Harman Kardon HK825 czułość wejściowa

23 Maj 2020 22:18 132 8
  • Poziom 13  
    Witam wszystkich,
    mam pytanie, a dokładniej chciałem zmodyfikować czułość wejściową przedwzmacniacza który posiadam - dokładnie jest to Harman Kardon HK825.

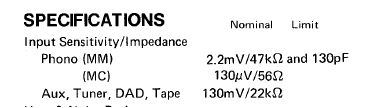

    Katalogowo czułość wejściowa wzmacniacza wynosi 130mV/22kΩ.

    Harman Kardon HK825 czułość wejściowa

    Przetwornik analogowo cyfrowy który posiadam natomiast podaje sygnał wyjściowy o amplitudzie 2.8V. Ciche słuchanie jest praktycznie niemożliwe - regulacja głośności odbywa się praktycznie na początku "skali" potencjometru głośności(użyteczny zakres regulacji to może jakieś 2-3° obrotu gałki).

    Czy wystarczy wstawić dzielnik napięcia na wejściu - zaraz przed potencjometrem głośności - czy może jest jakieś inne, lepsze rozwiązanie?

    Jeśli wystarczy dzielnik, to jakie wartości rezystancji najlepiej użyć żeby nie wpłynąć na parametry wzmacniacza?

    Harman Kardon HK825 czułość wejściowaHarman Kardon HK825 czułość wejściowa

    Pozdrawiam
    Darmowe szkolenie: Ethernet w przemyśle dziś i jutro. Zarejestruj się za darmo.
  • Pomocny post
    Poziom 42  
    loleczek189 napisał:
    Czy wystarczy wstawić dzielnik napięcia na wejściu - zaraz przed potencjometrem głośności

    Tak, wystarczy dzielnik 10:1. Aby filtry subsonic i hi cut działały tak samo, opornik szeregowy powinien mieć wartość mniej więcej równą tej jaką ma potencjometr głośności a równoległy do potencjometru dziesięć razy mniejszą. Kondensator równoległy do potencjometru powinien w takim przypadku mieć wartość 2,7n
  • Poziom 13  
    niewolno2 napisał:
    Cóż to za przetwornik że wystawia tak duże napięcie?

    Przetwornik to Aune S16, jednak podobny problem występuje przy tunerze radiowym i odtwarzaczu kasetowym które poziom napięcia wyjściowego mają na poziomie ok 700mV.
    SlawekKedra napisał:
    Tak, wystarczy dzielnik 10:1. Aby filtry subsonic i hi cut działały tak samo, opornik szeregowy powinien mieć wartość mniej więcej równą tej jaką ma potencjometr głośności a równoległy do potencjometru dziesięć razy mniejszą. Kondensator równoległy do potencjometru powinien w takim przypadku mieć wartość 2,7n

    Jeśli dobrze zrozumiałem powinno to wyglądać w ten sposób?
    Do czego dokładnie służy ten kondensator wstawiony równolegle do potencjometru?
    Mam jeszcze pytanie - impedancja wejściowa tego wzmacniacza deklarowana przez producenta to 22kΩ. Jednak przed potencjometrem głośności nie ma żydach elementów które warunkowałyby taką impedancję wejściową tego wzmacniacza w środkowym położeniu(z punktów widzenia rezystancji potencjometru) gałki głośności. Mam na myśli to, że potencjometr głośności jest pierwszą rzeczą którą "widzi" źródło i zastanawiam się czy wraz z kręceniem gałką głośności nie zmienia się impedancja wejściowa?
    Mam jeszcze pytanie czy taki zabieg - wstawienie dzielnika - może wpłynąć na brzmienie wzmacniacza?
    Harman Kardon HK825 czułość wejściowa
  • Pomocny post
    Poziom 42  
    loleczek189 napisał:
    Jeśli dobrze zrozumiałem powinno to wyglądać w ten sposób?

    Tak, to tak właśnie powinno wyglądać ale jeśli kondensator wstawisz tak jak na Twoim rysunku, to pozostaw jego wartość oryginalną. Pojemność 2,7n byłaby odpowiednia gdyby kondensator był nadal równolegle do samego potencjometra.
    Ten Twój sposób jest nawet lepszy ponieważ możesz wykorzystać oryginalny kondensator.
    Ten szeregowy opornik może być 27k a równoległy 2,7k, łatwiej takie znaleźć.
    loleczek189 napisał:
    czy wraz z kręceniem gałką głośności nie zmienia się impedancja wejściowa?

    Zmienia się w pewnym stopniu ale nie jest to znaczące ze względu na niskie impedancje wyjściowe współczesnych źródeł sygnału.
    loleczek189 napisał:
    wstawienie dzielnika - może wpłynąć na brzmienie wzmacniacza?

    W ślepym teście nie ma chyba takiego asa który by to mógł rozróżnić ale przy jawnym teście mogą wyjść różnice w zależności od podatności na sugestie.
  • Poziom 13  
    SlawekKedra napisał:
    Tak, to tak właśnie powinno wyglądać ale jeśli kondensator wstawisz tak jak na Twoim rysunku, to pozostaw jego wartość oryginalną. Pojemność 2,7n byłaby odpowiednia gdyby kondensator był nadal równolegle do samego potencjometra.

    A gdyby okazało się że tłumik 10:1 jest za duży i dla pozostałych źródeł dźwięku regulacja głośności jest za bardzo "rozciągnięta" to czym kierować się przy doborze rezystancji rezystorów dla dzielnika np 2:1, oraz jak dobrać wtedy ten równoległy kondensator? Pomijając wpływ na filtr subsonic i hi cut o których wspoinałeś wcześniej - nie mam gramofonu więc nie są one dla mnie istotne, są wyłączone.
  • Pomocny post
    Poziom 42  
    Oryginalnie ten kondensator ma wartość 270p kiedy bocznikuje oporność ok. 30k.
    Po modyfikacjach trzeba obliczyć lub zmierzyć oporność jaka będzie bocznikowana przez kondensator i zwiększyć proporcjonalnie pojemność wraz ze zmniejszeniem oporności lub odwrotnie.
    W celu dobrania dzielnika możesz zrobić coś takiego jak na rysunku. Zamiast dwóch oporników weź potencjometr 33k i włącz go tak jak na rysunku. Po ustaleniu stopnia podziału zmierz jakie oporności występują pomiędzy suwakiem a zewnętrznymi końcówkami tego potencjometra i wymień go na oporniki o odpowiedniej wartości. Harman Kardon HK825 czułość wejściowa
  • Poziom 13  
    Spróbuję na razie z dzielnikiem 10:1 i pozostawieniem oryginalnego kondensatora - rezystory 27k i 2.7k powinienem mieć w domu.

    Dodano po 2 [godziny] 19 [minuty]:

    Wstawiłem dzielnik 10:1 i jest dużo lepiej, regulacja głośności jest teraz możliwa w wygodny sposób.

    Jaki mógłby być efekt jakbym wstawił rezystory o innej wartości a pozostawił ten kondensator? Jaką on pełni dokładnie funkcję? Czy wraz z rezystorem R501 pełni on rolę filtru dolnoprzepustowego?
  • Poziom 42  
    loleczek189 napisał:
    Jaki mógłby być efekt jakbym wstawił rezystory o innej wartości a pozostawił ten kondensator?

    loleczek189 napisał:
    Czy wraz z rezystorem R501 pełni on rolę filtru dolnoprzepustowego?

    Tak, ten kondensator odfiltrowywuje częstotliwości ponadakustyczne jeśli by z jakichś powodów pojawiły się na wejściu urządzenia.
    Jeśli sumaryczna oporność rezystorów i potencjometru równoległa do kondensatora byłaby mniejsza, wówczas częstotliwość takiego filtru zwiększyłaby się i odwrotnie.
