Co oznaczają poszczególne symbole na schemacie "zegara szachowego"

Cześć
Mam problem, ponieważ nie umiem zrozumieć co oznaczają poszczególne symbole na schemacie. Jest to schemat dotyczący "zegara na mikroprocesorze ATMEGA8"
Wszystko o co mi chodzi zostało przedstwione w na zdjęciu czyli w załączniku.
Pozdrawiam i proszę o odpowiedź
Captur..jpg Download (95.47 kB)

Napięcie +9V to napięcie stałe. A "crystal" to rezonator kwarcowy.

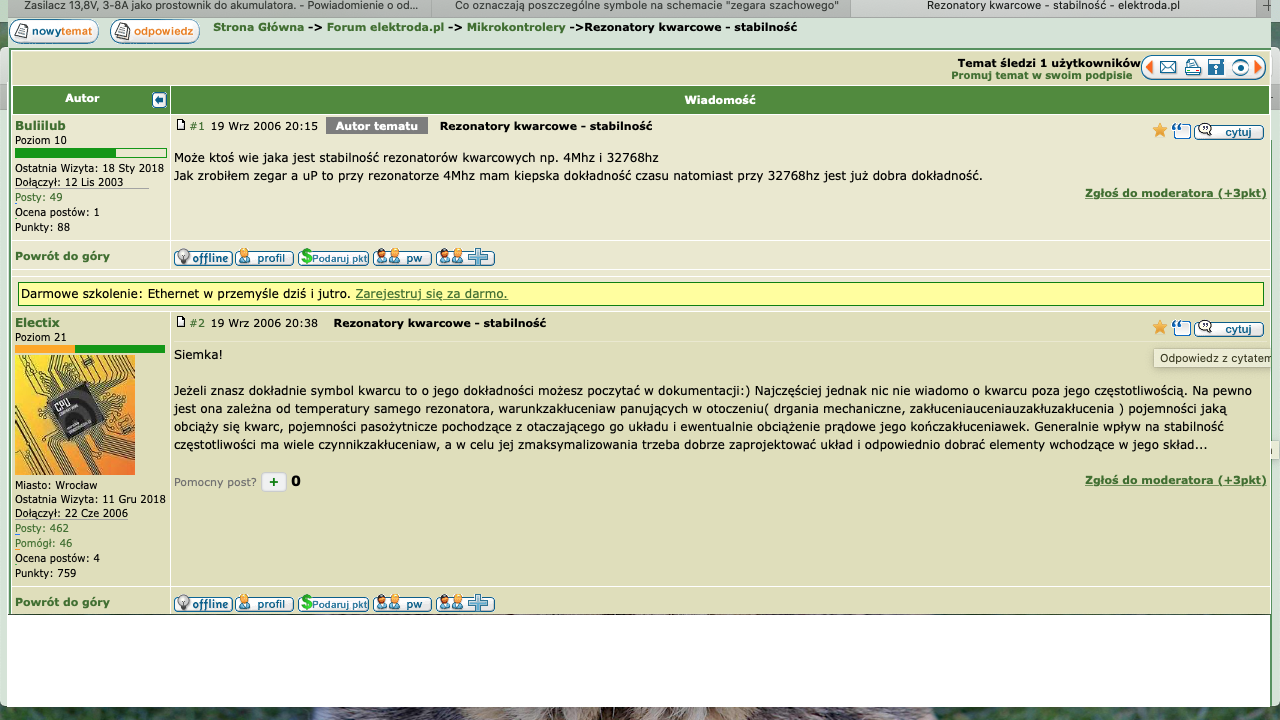

Rezonatory kwarcowe są stosowane na różne częstotliwości i od nich zależy tolerancja czasu. Trzeba znać dokładną jego częstotliwość.Ten "potencjometr" to jest tzw. "Pe-erek" ("Pr". pot. regulowany czyli nastawny). Reguluje się go przy pomocy śrubokręta (zwykle podczas uruchamiania urządzenia). Tu masz podobny temat:

Napicie na wejściu tego 7805 może być nawet nieco większe niż 9V, ale to jest takie minimum, bo regulator 7805 ma wejściu może mieć powiedzmy 12V i niczego to nie zmieni, bo na wyjściu zawsze będzie 5V.

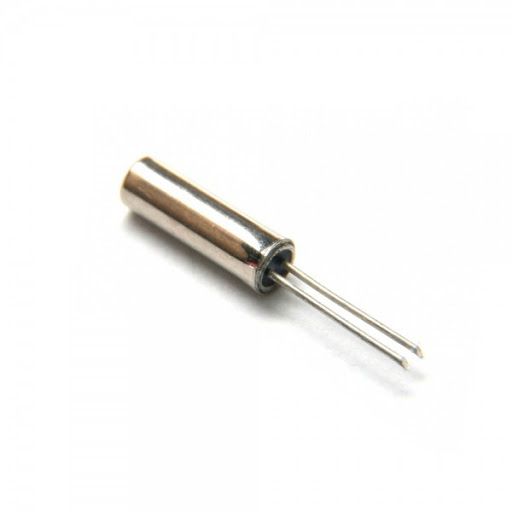

Co do rezonatora kwarcowego, to często popularnie nazywany jest po prostu kwarcem. Wygląda tak jak na poniższych zdjęciach.

Dzięki
A wiecie może jakie konkretnie powinien być rezonator kwarcowy dla konkretnie tego schematu? Czy mam wybrać jaki chcę?

Maciej0812 wrote:

Dzięki
A wiecie może jakie konkretnie powinien być rezonator kwarcowy dla konkretnie tego schematu? Czy mam wybrać jaki chcę?

Witam !
Rezonator kwarcowy ( kwarc ) musi mieć taką częstotliwość jaką wybrał programista.
Czy masz program do wgrania do ATmega8, bez programu schemat nie jest nic warty.

Spokojnie. Program jest napisany. Jak byś mógł mi podpowiedzieć który gdzie wkleić to było by fajnie.
Mam zainstalowany program "WinAVR" i posiadam pliki programu. Niestety nie wiem które gdzie wkleić ponieważ jedna aplikacja to jest: Programmers notepad a druga to MFile i nie wiem jakie pliki dać do czego. Pliki są w załącznikach. Niestety jednego pliku o nazwie "Makefile" nie udało mi się wkleić, ponieważ strona elektrody nie przyjmuje takiego rozszerzenia pliku. Plik ten można otworzyć i treść wkleić tutaj, ale na razie myślę, że nie ma takiej potrzeby.

...nie możesz spakować wszystkich plików do jednego archiwum?

Z plików nie wynika częstotliwość zegara. Masz jakieś informacje n.t. wymaganego ustawienia fusebitów ATMegi dla tego wsadu? Próbowałeś to w ogóle kompilować?

RC Osc. w mikrokontrolerze ustawiony na 2MHz a rezonator ma być 32,768kHz (zegarkowy)

Fuse:
Low 0xE2, High 0xD9
