Medion MD97620 brak podświetlenia.

Witam.
Mam Problem laptop po naciśnięciu guzika I/O uruchamia się normalnie, na sekundę mrugnie świetlówka na biało i czarny ekran. Jak poświecę latarka to obraz na matrycy jest normalnie wejdę do biosu itd.Jest gdzieś jakiś bezpiecznik na płycie głównej od inwerter-a ? Jeżeli tak to gdzie go szukać tzn. które piny są od inwertera? Do inwertera są podłączone 6 kabli Dokładnie taki sam inwerter mam jak w tym temacie (https://www.elektroda.pl/rtvforum/topic2810028.html).
Ale moja płyta główna ma inny wtyk LCD.
Inwerter:
PIN 1,2 - 18.5V.
PIN 3 - Brak (0) V.
PIN 4 - 3,3V.
PIN 5,6 - GND.
pomiary robione na laptopie bez baterii, podłączony do zasilacza laboratoryjnego 19V 1.38-1.40A.
Oznaczenie płyty głównej.
M09B1 MB
08206 - 4
48.4AF01 . 041

Jeśli brakuje jasności lub załączania to nie będzie bezpiecznika.

Zmierz napięcia n.2, 4, 6, 8, 40, 45 złącza LCD1.

Taśma lcd sprawna. Jakie napięcie powinno być na pinie 3 inwerter-a?

Mierz na płycie.

2 5,11v
4 3,3v
6 3,5v
8 0v
40 0v tu błąd jest 3,3V (mój błąd) Przepraszam.
45 18,5V

Dodano po 2 [minuty]:

Dodam ze płyta jest uruchamiana na jednej kości RAM.

Zmierz napięcia na n1, 2, 3, 4, 5 U24

Na wszystkich nóżkach jest 3,3V a na jednej 0V

To jak to na n.1 jest 3,3V, a na n.5 0V?

Zmierz napięcie na wszystkich pinach.
Zmierz rezystancję do masy na n.40 LCD1

Zmierz napięcie na n, 39, 40, 41 LCD1

Pin 40 LCD do masy rezystencja 0.
Napięcie na pinach LCD.
39 3.3v
40 3.3v
41 3.3v

SM masz za free Link_ wistron_m09b1_rev_-4


? Masz ver. z disc.gpu Nvidia GeForce 9600M GS, G96-600-A1

lisek wrote:

SM masz za free Link_ wistron_m09b1_rev_-4

Dziękuję lisek byłem na tej stronie ale nie pobierało się to ja opuściłem.

lisek wrote:

? Masz ver. z disc.gpu Nvidia GeForce 9600M GS, G96-600-A1

Tak.

Proszę schemat.

Może mnie ktoś nakierować w jakim kierunku iść dalej? Myślałem o pinie 6 bo na schemacie jest 5V_S0 a ja mam 3,3V.

7jacek7 wrote:

Zmierz napięcie na n, 39, 40, 41 LCD1

Możesz mi napisać dlaczego zmierzałeś w tym kierunku? Dziękuję.

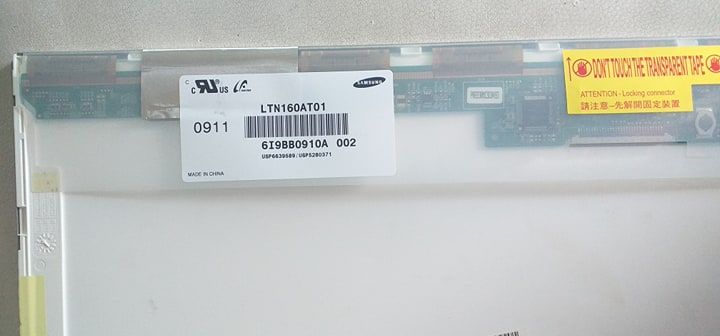

Jaka jest matryca?

Dodano po 3 [minuty]:

Dodam ze wszystkie pomiary na LCD robiłem z odłączoną matrycą.

Podłącz matrycę i ponów pomiary.

Nie mogę bo wtyczka od LCD taśmy zasłania piny.

Spróbuj znaleźć jakieś punkty pomiarowe na ścieżkach od tych pinów.

n.2 = C815
n.4 = C816
n.6 = C814
n.8 = R298
n.40 = C522
n.45 = C501

Dodatkowo zmierz napięcia na:
n.10 = n.1 RN22
n.11 = n.2 RN22
n.37 = EC21

n.2 = C815 5,11V
n.4 = C816 3,3V
n.6 = C814 3,5V
n.8 = R298 3,3V
n.40 = C522 3,2V
n.45 = C501 18,51V
n.10 = n.1 RN22 3,3V
n.11 = n.2 RN22 3,3V
n.37 = EC21 Nie ma, nie jest nic wlutowane.

Czy jest napięcie na którymś z padów EC21?

Od czego jest R289 150R2F-1-GP? bo jest uszkodzony.

Dodano po 9 [minuty]:

0V na obydwóch punktach lutowniczych.

Dodano po 30 [minuty]:

EC22 tez nie ma.

Czy bez matrycy na n.37 też nie ma napięcia.
Zmierz rezystancję do masy na n.37 z matrycą i bez..

Maxbuy wrote:

Od czego jest R289 150R2F-1-GP? bo jest uszkodzony.

Od zasilania sygnał na wyjście CRT.
Czy mogło dojść do zwarcia na tym złączu?

Nie wiem Laptop dotarł do mnie z uszkodzoną taśmą włącznika I/O.
Po wymianie taśmy włącznika brak podświetlenia matrycy.
Klawiatura uszkodzona nie działa parę klawiszy.
Na Klawiaturze USB wszystko działa.

7jacek7 wrote:

Czy bez matrycy na n.37 też nie ma napięcia.
Zmierz rezystancję do masy na n.37 z matrycą i bez.

???

R289,R301,R312 150K wymienię dla pewności wszystkie trzy na 150 Ohm. i R287
10K też Uszkodzony.
R287 napięcie wchodzi 5,1V wychodzi 2,3V.

7jacek7 wrote:

Czy bez matrycy na n.37 też nie ma napięcia.
Zmierz rezystancję do masy na n.37 z matrycą i bez..

Bez matrycy na N.37 jest 0V z matryca 0V.
Rezystancja do masy na n.37 z matrycą jest 100 Ohm i bez 100 Ohm.

Maxbuy wrote:

R287 napięcie wchodzi 5,1V wychodzi 2,3V.

Zmierz rezystancję do masy na R287 po stronie napięcia 2,3V.

Na włączonym laptopie podaj 1V na n.37 lub pad EC21 (jeden z padów to masa) zobacz czy pojawi się podświetlenie.

7jacek7 wrote:

Zmierz rezystancję do masy na R287 po stronie napięcia 2,3V.

25K

Dodano po 2 [minuty]:

7jacek7 wrote:

Na włączonym laptopie podaj 1V na n.37 lub pad EC21 (jeden z padów to masa) zobacz czy pojawi się podświetlenie.

Laptopa mogę uruchomić na baterii i podać z zasilacza laboratoryjnego 1V na N.37?

Maxbuy wrote:

Laptopa mogę uruchomić na baterii i podać z zasilacza laboratoryjnego 1V na N.37?

Dokładnie tak.
Podłączona matryca prąd 50mA.

7jacek7 wrote:

Na włączonym laptopie podaj 1V na n.37 lub pad EC21 (jeden z padów to masa) zobacz czy pojawi się podświetlenie.

Podałem napięcie 1V na pin EC21 (nie masa) brak podświetlenia. Pobór 0,01A.
