Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB

p.kaczmarek2 22 Cze 2020 02:04 1950 4
  • Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB
    Witajcie moi drodzy
    Przedstawię tu recenzję i wnętrze latarki Worklight W-52 ładowanej przez USB i oferującej 5 trybów pracy.

    Zakup latarki
    Latarkę kupiłem na eBayu za 14$ (56 zł):
    Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB
    Latarka posiada obrotowy przegub, prawie 360 stopni w jednej osi:
    Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB
    Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB
    Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB
    Latarka dostępna jest w 3 rozmiarach, wybrałem ten największy:
    Cytat:
    S:6.50cm x 2.0cm / 2.56x0.79inch (Built-in 300mah battery)
    M:11.2cm x 3.6cm / 4.41x1.49inch (Built-in 600mah battery)
    L:14.8cm x 4.7cm / 5.83x1.89inch (Built-in 1800mah battery)

    Zestaw zawiera latarkę wraz kablem USB do ładowania.
    Sprzedawca opisuje ją tak:
    Cytat:

    Features:
    1, folding design, 360° rotation, easy to carry, magnetic suction metal surface, with hooks can also be suspended use.
    2, high COB LED, low cob LED and LED lamps three different lighting methods.
    3, LED bulbs, green energy saving and environmental protection, long use time.
    4, built-in battery, can be charged with USB cable.
    5, 5 kinds of working mode, High COB LED,Low COB LED,LED Flashlight, Red light(long press),flash Red light.

    Specification
    Material: Plastic + metal.
    Switch type: Button switch.
    Bulb: 1xcob Light strip +1xled.
    Indicator light: High cob LED, low cob led,led.
    Multi-mode: High COB LED,Low COB LED,LED Flashlight, Red light(long press),flash Red light.
    USB Charging voltage: USB 5.0V.
    Charge length: Less than or equal to 3 hours.
    Lighting Duration:
    High brightness: about 4 hours,
    Low brightness: about 10 hours.

    W treści oferty sprzedającego nie znalazłem nigdzie informacji o modelach latarki (informacji, że to jest model W-52); odczytałem to dopiero z obudowy latarki po tym jak odebrałem paczkę.

    Odbiór paczki, uruchomienie, ładowanie
    Paczka nie miała potwierdzania odbioru, mimo iż była warta prawie 60 zł. Listonosz zostawił ją w skrzynce na listy. Nie działało również śledzenie.
    Latarka była w oryginalnym opakowaniu:
    Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB
    Zgodnie z zapowiedzią sprzedawcy w zestawie był też kabel USB:
    Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB
    Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB
    Latarka tuż po wypakowaniu działa, ale wypada ją podładować:
    Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB
    O statusie ładowania informuje kolor diody LED - czerwony oznacza, że wciąż się ładuje:
    Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB
    Zielony oznacza, że ładowanie się zakończyło:
    Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB
    Ładuje się ją oczywiście przez USB - z dowolnej ładowarki USB do telefonu lub np. komputera lub laptopa.

    Pięć trybów pracy, pomiary
    Latarka posiada 5 trybów pracy. Latarkę naładowałem do pełna a potem dla każdego trybu zmierzyłem napięcie na ogniwie i pobór prądu z ogniwa. Pomiary wykonałem po rozkręceniu obudowy, ale sam opis rozkręcenia dam dopiero w następnym akapicie.
    Dodatkowo zmierzyłem pobór prądu z baterii w trakcie spoczynku:
    Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB
    Tryb 1 - jasny ciągły:
    Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB

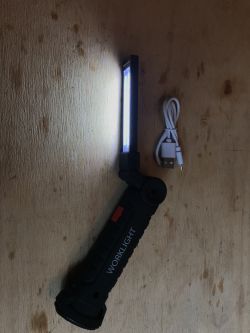

    Widok na diody LED - wszystkie białe świecą (czerwone nie):
    Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB
    Napięcie na baterii i pobór prądu w tym trybie:
    Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB

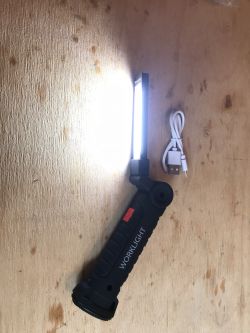

    Tryb 2 - tak jak poprzedni, ale połowa jasności:
    Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB
    Można łatwo przekonać się o tym, że jasność tu regulowana jest przez PWM - wystarczy spojrzeć przez kamerę telefonu na latarkę (choć to czy się uda zależy też od częstotliwości PWM):

    Napięcie na baterii i pobór prądu w tym trybie:
    Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB
    Tryb 3 - tryb 'flashlight', kierunkowy, świecą diody na końcówce:
    Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB
    Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB
    Napięcie na baterii i pobór prądu w tym trybie:
    Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB
    Tryb 4 - tryb czerwonego światła (włącza się go długim przyciśnięciem przycisku):
    Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB
    Widok na diody LED - wszystkie czerwone świecą (białe nie):
    Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB
    Napięcie na baterii i pobór prądu w tym trybie:
    Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB
    Tryb 5 - tryb migającego czerwonego światła (sygnałowy):

    Dla wygody czytelników wypiszę tu wyniki pomiarów ze zdjęć:
    Latarka w stanie spoczynku - 28.93µA, 4.09V
    Latarka w trybie mocnego oświetlenia - 0.5275A, 3.62V
    Latarka w trybie słabego oświetlenia (z PWM) - 0.135A, 3.98V
    Latarka w trybie flashlight - 0.0398A, 4.02V
    Latarka w trybie czerwonego światła - 0.5414A, 3.84V

    Wnętrze latarki
    Latarka trzyma się na trzech śrubkach:
    Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB
    Dodatkowo by ją rozłożyć trzeba odkleić naklejkę zasłaniającą magnes:
    Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB
    W środku widać ogniwo, które jest przylutowane do płytki.
    Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB
    Od płytki idą cztery przewody do LEDów:
    Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB
    Podpisane są:
    - W+ - biały przewód, zasilanie białych LED
    - L+ - pomarańczowy przewód, zasilanie LED przedniej
    - R+ - czerwony przewód, zasilanie czerwonych LED
    - L- - czarny przewód, wspólna masa
    Na płytce widać dwa układy scalone w obudowie SOIC:
    Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB
    Jeden z nich to YX4056C MayQB, to zapewne jest odpowiednik popularnego TP4056:
    Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB
    Potwierdzić to może też podłączenie wyprowadzeń - na płytce widać, że piny STDBY i CHRG są podłączone do dwukolorowej diody LED informującej o stanie ładowania.
    Nota katalogowa TP4056:
    TP4056.pdf Download (59.49 kB)
    Drugi układ scalony jest niepodpisany - to pewnie jakiś prosty mikrokontroler, który obsługuje przycisk i steruje trybami pracy.
    Obok są też trzy elementy wyglądające na tranzystory:
    Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB
    Jeden z nich podpisany jest A1sHB.
    Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB
    To chyba HM2301B - MOSFET z kanałem typu P:
    Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB
    Nota katalogowa:
    HM2301B-HM...ductor.pdf Download (575.35 kB)
    Pozostałe dwa element, też w obudowach SOT-23, podpisane Y2 to zwykłe tranzystory PNP, SS8550:
    Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB
    Pinout SS8550, parametry:
    Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB
    Nota katalogowa:
    SS8550.pdf Download (329.87 kB)

    Wnętrze latarki - bateria
    Na koniec jeszcze sprawdziłem, jakie rzeczywiście tam jest ogniwo. Musiałem odlutować jego przewody od płytki i je odkleić:
    Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB
    Po zdjęciu folii ochronnej:
    Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB
    Bateria:
    Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB
    Ogniwo wygląda na klasyczne litowo-jonowe 18650, jest podpisane SC 18650 1800mAh 6.66Wh 3.7V. Nie sprawdzałem tego, czy rzeczywiście ma taką pojemność jak na etykiecie.
    Na ogniwie jest układ zabezpieczający (był pod niebieską folią):
    Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB
    Zbliżenie:
    Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB
    Widać ośmiopinowy układ 8205A SD1MM1:
    Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB

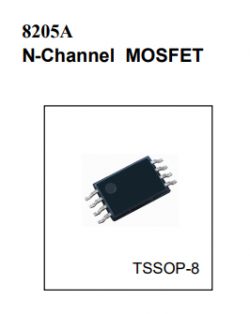

    Jest to podwójny MOSFET typu N:
    Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB
    Piny 2 i 3 oraz 6 i 7 na płytce są połączone, co zgadza się z informacjami z noty. Nota do pobrania tutaj:
    8205A.p...pdf Download (816.18 kB)
    Obok jest układ DW01A w obudowie SOT-23-6:
    Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB
    Jest to układ służący do ochrony pojedynczego ogniwa/baterii: Protection IC for One-Cell Lithium-Ion / Lithium-Polymer Battery Pack.
    Cytat:

    The DW01A battery protection IC is designed to protect lithium-ion/polymer battery from damage or degrading the lifetime due to overcharge, overdischarge, and/or overcurrent for one-cell lithium-ion/polymer battery
    powered systems, such as cellular phones.

    W jego nocie katalogowej można znaleźć przykład jego użycia, który zgadza się z tym co widzimy na PCB:
    Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB
    Te dwa MOSFETy ze schematu na PCB są w jednej obudowie (8205A).
    Nota katalogowa DW01A:
    DW01A.PDF Download (1.22 MB)

    Luźne skojarzenie z latarką - moduł do ładowania ogniw
    Użycie w latarce układów scalonych TP4065, 8205A i DW01A sprawiło, że skojarzyła mi się z tym dostępnym w sprzedaży modułem:
    Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB
    Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB
    Latarka w zasadzie ma w sobie ten sam układ, jedynie dodatkowo jest mikrokontroler do obsługi przycisku. Nic dziwnego, użyte tu elementy wydają się być dość popularne.

    Waga latarki
    Latarka (oczywiście z baterią już) waży 0.14kg:
    Recenzja i wnętrze latarki Worklight W-52 ładowanej przez USB

    Podsumowanie
    Latarka W-52 w sumie mi się spodobała. Jest wykonana z solidnego plastiku i dobrze leży w ręce, moduł ogniwa w środku posiada zabezpieczenia. Mam obawy co do jej przegubu, czy po dłuższym okresie użytkowania nie zaczną się problemy z przewodami tam, ale to się okaże.
    Co sądzicie o tym produkcie? Zapraszam do dyskusji.
