Czujnik ruchu okablowanie

30 Cze 2020 01:50 276 11
  • Poziom 11  
    Witam,

    przeciąłem 6-cio żyłowy kabel w instalacji alarmowej (wymieniając futrynę drzwi , kabel był pod pianką, :-), 3 kolory i 3 białe. Przestał działać czujnik ruchu (dioda się zapala) w dużym pokoju i jeden włącznik zabezpieczający okno (kontaktron). Nie wiem jak te 3 pary połączyć ze sobą. Dojście do kontaktronu (konstrukcja -typu zalany żywicą) b. utrudnione, bo wychodzi spod parapetu od razu do ramy okna i nie ma w ogóle luźnego kawałka kabelka, by się podłączyć i przedzwonić. Rozkręcenia czujnika ruchu też chciałbym uniknąć przed uzyskaniem pomocnych uwag. Próbowałem rozciąć izolację na 10-cio cm odcinkach rozciętego kabla i zobaczyć te lekko skręcone pary, ale widać to skręcenie białego wokół kolorowych b. słabo i boję się zaryzykować z kojarzeniem par kolor/biały. Jak sobie z tym poradzić?

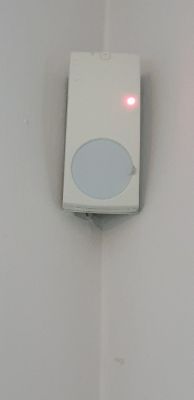

    Taki czujnik jest - jak się go rozkręca?:

    Czujnik ruchu okablowanie

    Pozdrawiam
  • OptexOptex

  • Poziom 43  
    U góry masz zaślepkę którą należy odchylić, pod nią jest wkręt mocujący.
    Na białych prawdopodobnie masa zasilania i sygnałowa.
  • Poziom 16  
    sosarek napisał:

    Na białych prawdopodobnie masa zasilania i sygnałowa.

    hahaha dobre. Chyba pora wymienić baterie w szklanej kuli.

    Kolego autorze, skoro i tak czujka nie działa to możesz ją otworzyć i już więcej będziemy wiedzieli jak jest podłączona.
  • OptexOptex
  • Poziom 41  
    Swoją drogą ciekawa kabelkologia. Zasilanie jest, ale brak sygnału. I niby jeden kabelek, ale nie działają dwie czujki.
    Cuda panie, na kiju ;-).

  • Poziom 43  
    mayer2005 napisał:
    hahaha dobre. Chyba pora wymienić baterie w szklanej kuli.

    Nie bronię ;)
    Skoro sześć żył więc parowany mamy wiele kombinacji - widziałem także takie gdzie białe były na sygnałowych w kontaktronach a kolory na zasilaniu i stykach alarmowych z czego jeden w czujniku zwarty do masy by oszczędzić żył i wiele innych kombinacji.
    Zauważ że tutaj mamy zasilanie PIRa a brakuje reszty, może nie sprecyzowałem ale bywa jak po nocach człowiek bierze się na Amazonie za Electric Dreams na podstawie Philipa K.Dicka ;)
  • Poziom 11  
    Witam,

    dziękuję za odpowiedzi, dorzucę więcej informacji. W sypialni (2-ie pietro) są 4 okna w 2 sekcjach. Sekcja lewa (lewe i prawe) i prawa (lewe i prawe), wszystkie z kontaktronami. Przy jakimkolwiek otwartym oknie i uzbrojeniu alarmu wskakuje stosowny komunikat na sterowniku - otwarte lewe/prawe, lewe/lewe itd.. Dzisiaj okazało się. że na zewnętrznej ścianie tej sypialni jest jeszcze syrena/alarm. Moje wcześniejsze uwagi (Przestał działać czujnik ruchu (dioda się zapala) w dużym pokoju i jeden włącznik zabezpieczający okno (kontaktron) piętro niżej) zebrane "na gorąco" były chyba mylące i są inną usterką nie mającą nic wspólnego z przeciętym kablem, okazało się, że w tym domu są 2 centralki - jedna na parterze i druga na strychu. Dzisiejsze ustalenia to: przecięty został kabel prowadzący do sypialni, w której są:
    - 4 niezależne kontaktrony od oknami
    - 1 czujnik ruchu
    - alarm/syrena na zewnętrznej ścianie tej sypialni
    Ile żył jest potrzebnych, by to obsłużyć - 2x6, czy 6+8?
    Czujnik ruchu działa - wejście do sypialni po uzbrojeniu - alarm; otwarte okna - komunikat. Wydaje się, że przecięte kable idą do alarmu/syreny zewnętrznej. Mam pytania, czy stosuje się zasilanie alarmu/syreny przewodem skrętką, czy powinien być grubszy kabel, a może te 3 przecięte żyły są połączone równolegle? Sprawdzenie fizyczne ze względu na dostęp jest trudne. Czy można miernikiem uniwersalnym jakiś sposobem/"knyfem", :-), upewnić się, że przecięte przewody prowadzą do tej syreny/alarmu, może podać 5V lub 12V lub inne?
    Czujnik ruchu okablowanie Czujnik ruchu okablowanie Czujnik ruchu okablowanie Czujnik ruchu okablowanie

    Pozdrawiam

  • Poziom 43  
    gkgkgk napisał:
    Dzisiejsze ustalenia to: przecięty został kabel prowadzący do sypialni, w której są:
    - 4 niezależne kontaktrony od oknami
    - 1 czujnik ruchu
    - alarm/syrena na zewnętrznej ścianie tej sypialni

    Pogratulować rzeźby
    gkgkgk napisał:

    Ile żył jest potrzebnych, by to obsłużyć - 2x6, czy 6+8?
    Pisałeś o sześciu żyłach...
  • Poziom 11  
    6 żył ma kabel przecięty przeze mnie. Na zdjęciu widać wchodzący pod listwę 2-gi kabel, który ma nie znaną liczbę żył (grubość kabla na oko podobna do tego przeciętego 6-cio żyłowego), stąd pytanie ile żył jest potrzebnych, liczę tak:
    1. kontaktrony 4x2 =8
    2. czujnik ruchu ? - tu zajrzę jutro, w Googlach widzę, że może być kilka
    3. Syrena/alarm 2 , ale tu z racji obciążenia mogą być ew. zrównoleglone, dlatego pytam, czy tak się robi (zgodnie ze sztuką) - nie znam zwyczajów monterów instalacji alarmowych, pomijam radosne twórczości, dom ma ca 12 lat

    Coś za mało tych żył.....:-)

    Czujnik ruchu okablowanie

    Pozdrawiam

  • Poziom 43  
    Sprawdź ile w końcu i co było na tym jednym przewodzie - jak cztery kontaktrony, czujnik ruchu i sygnalizator to masz "rzeźbę" a nie system alarmowy.
    gkgkgk napisał:
    pomijam radosne twórczości, dom ma ca 12 lat

    Coś za mało tych żył.... :).

    No i bawi Cię że masz wydmuszkę a nie system alarmowy?
  • Poziom 24  
    A ja tak zapytam- co się stało osobie instalującej, ze do niej nie chcesz zgłosić usterki? Jeśli narobiła tej abstrakcji, to teraz niech to klei dalej...
  • Poziom 11  
    Może ktoś podpowie jak powinno być? Czy dobrze domyślam się. że z każdego kontaktronu, czujnika ruchu i syreny zew. powinien być poprowadzony ODDZIELNY kabel do centralki? Dom kupiony na rynku wtórnym, instalator nie żyje.

    Dopytam:
    1. wchodzę do domu, wyłączam jak zwykle alarm i wtedy będę mógł zdjąć obudowę czujki ruchu - tamper?

    2. czy ktoś rozpoznaje typ tej czujki ruchu?

    Pozdrawiam
