Zegarek samoch. itp na LED 7-seg

04 Jul 2020 15:49 495 15
  • Level 15  

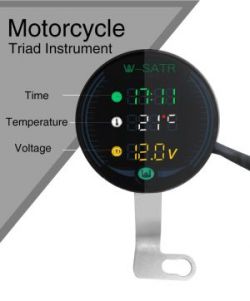

    Oto dwa urządzonka

    Zegarek samoch. itp na LED 7-seg

    Zegarek samoch. itp na LED 7-seg

    Zegarek ma 3-piny
    1.gnd
    2.+14v
    3.+14v [zaswiecanie cyfr] podłączone np. do stacyjki
    po wyłączeniu stacyjki zegarek gaśnie ale nadal chodzi

    Drugie urządzenie to czujnik ruchu PIR
    ma 3-piny
    1. GND
    2.+14v
    3. OUT +3.3v

    Chcę aby zamiast połączenia do stacyjki wykorzystac PIR i kiedy wykryje ruch podaje na PIN 3 3.3v i ten stan utrzymuje się 0-5 min regulowane PRką
    Problem w tym że napięcie 3.3v jest za małe i nie powoduje zaświecenia zegarka - musi być w granicach pow. 7v
    Próbowałem zrobić jakiś klucz na tranzystorze ale mi to nie wychodzi.

    Może ktoś mi coś podpowiedzieć jak to najprosiej zrobić ?
  • OptexOptex
  • VIP Meritorious for electroda.pl
    Sprawdź, czy pin 3 zegarka nie ma jakiegoś stabilizatora po drodze obniżającego to napięcie.
    M
  • OptexOptex
  • Level 33  
    Na przekaźniku kontaktronowym + tranzystor BS170, na przekaźniku półprzewodnikowym, na tranzystorze Mosfet P + BS170
  • Level 15  
    SP5IT wrote:
    Sprawdź, czy pin 3 zegarka nie ma jakiegoś stabilizatora po drodze obniżającego to napięcie.
    M


    Nie chcę go rozkręcać - na pin trzy może być napięcie takie jak na zasilaniu więc nie wiem o co Ci chodzi ?

    do Kol. 'ojciec'

    a może jakiś schemacik ?
  • Level 33  
    oster7 wrote:
    3.+14v [zaswiecanie cyfr] podłączone np. do stacyjki


    Pin3 prawdopodobnie załącza tranzystor/sterownik wyświetlacza/mikrokontroler sterujący wyświetlaczem, wiec prąd wpływający jest minimalny a prąd dla wyświetlacza płynie z Pin2 - 14V

    Przydało by się ten prąd zmierzyć (multimetr na mA DC), wtedy ta konfiguracja "na tranzystorze Mosfet P (np. BS250) + BS170"
  • Level 15  
    ojciec wrote:
    oster7 wrote:
    3.+14v [zaswiecanie cyfr] podłączone np. do stacyjki


    Pin3 prawdopodobnie załącza tranzystor/sterownik wyświetlacza/mikrokontroler sterujący wyświetlaczem, wiec prąd wpływający jest minimalny a prąd dla wyświetlacza płynie z Pin2 - 14V

    Przydało by się ten prąd zmierzyć (multimetr na mA DC), wtedy ta konfiguracja "na tranzystorze Mosfet P (np. BS250) + BS170"


    IMHO jest chyba tak jak piszesz bo podłączyłem miliamperomierz pomiędzy pin3 i +14v i trudno jest tam zmierzyć ten minimalny prąd - możesz mi to odręcznie narysować ten schemacik bo z mosfatem nie miałem nigdy do czynienia :cry:

    Dodam że podłączona dioda LED pomiędzy GND a OUT 3.3v w PIRu słabo świeci.
  • Helpful post
    Level 33  
    Zegarek samoch. itp na LED 7-seg

    R3 nie jest konieczny, może być potrzebny R4. Wartości mogą być też inne 47k, 33k

    Można też zrobić na tranzystorach NPN/PNP.
  • Level 15  
    ojciec wrote:


    WIELKIE DZIĘKI !!!
    ale nie wiem czy dostanę te Mosfety - więc jakbyś to zrobił na NPN/PNP których mam bez liku to byłoby super
    :bye:
    pozdr
  • Level 36  
    SP5IT wrote:
    Chcę aby zamiast połączenia do stacyjki wykorzystac PIR i kiedy wykryje ruch podaje na PIN 3 3.3v i ten stan utrzymuje s

    Zrozumiałem, że tak naprawdę chodzi tu o podświetlenie zegarka po wejściu do samochodu.
    Można to zrobić dużo prościej, bez kombinacji z "wielką elektroniką", wykorzystując samodzielne zrobiony czujnik nacisku wykrywający zajęcie miejsca w fotelu. Tak mam właśnie zrobione u siebie w samochodzie.
    https://www.elektroda.pl/rtvforum/viewtopic.php?p=3149742#3149742
    Czujnik w takim wykonaniu jest bardzo prosty w budowie i nie zawodny.
    Takich czujników można zamontować tyle ile miejsc siedzących w samochodzie, chociaż w zupełności wystarczy tylko jeden, dla kerowcy.
  • Level 15  
    Marian B wrote:
    SP5IT wrote:
    Chcę aby zamiast połączenia do stacyjki wykorzystac PIR i kiedy wykryje ruch podaje na PIN 3 3.3v i ten stan utrzymuje s

    Zrozumiałem, że tak naprawdę chodzi tu o podświetlenie zegarka po wejściu do samochodu.
    Można to zrobić dużo prościej, bez kombinacji z "wielką elektroniką", wykorzystując samodzielne zrobiony czujnik nacisku wykrywający zajęcie miejsca w fotelu. Tak mam właśnie zrobione u siebie w samochodzie.
    https://www.elektroda.pl/rtvforum/viewtopic.php?p=3149742#3149742
    Czujnik w takim wykonaniu jest bardzo prosty w budowie i nie zawodny.
    Takich czujników można zamontować tyle ile miejsc siedzących w samochodzie, chociaż w zupełności wystarczy tylko jeden, dla kerowcy.


    W sumie niezły ale ...... wszystko mam przy lusterku wew. i lampkach sufitowych z przodu kabiny i musiałbym teraz ciągnąć kabelki od siedzenia fotela do lusterka - za dużo kombinacji - dzięki za propozycję.
  • Level 36  
    Zegarek może być ozdobą, nie koniecznie trzeba "nowoczesny, wszystko mający", z małymi cyferkami LED, przez to słabo czytelny, na dodatek przy lusterku czy przy lampce sufitowej. Można zrobić na przykład tak:
    Zegarek samoch. itp na LED 7-seg Zegarek samoch. itp na LED 7-seg
    Umieszczenie zegarka gdzieś na pulpicie będzie o wiele bardziej funkcjonalne zarówno dla kierowcy jak i dla pasażerów.

    A tu klasyka "RR" do ewentualnego naśladowania:
    Zegarek samoch. itp na LED 7-seg Zegarek samoch. itp na LED 7-seg
  • Level 15  
    _jta_ wrote:
    Jaki prąd płynie ze stacyjki do zegarka? Jaki przez LED-a podłączonego do PIR, i jaki to LED? Jakie jest napięcie na wyjściu PIR, gdy coś wykrywa, a jakie, gdy nie?


    Zegarek ciągnie w stanie spoczynku ~15mA a jak świeci to ~50mA
    PIR prawie nie pobiera prąd aż ciężko zmierzyć a napięcie pisałem w pierwszym poście na nóżce OUT 3.3v [LED 3v podłączony tylko do testu.]

    Koledzy ten układ Kol. 'ojciec' jest ok jak tylko zdobędę Mosfety - wolałbym na tranzystorach NPN/PNP ale nie mam schematu.


    do Kol. 'Marian B'
    Mnie nie jest potrzebny sam osobny zegarek na pulpicie
    W 'Cluster instrument' mam zegarek elektroniczny ale żeby zobaczyć godzinę muszę włączyć kluczyk - 'ustrojstwo' które kupiłem jest takie jak potrzebuję - dzięki i pozdrawiam
  • Level 36  
    oster7 wrote:
    do Kol. 'Marian B'
    Mnie nie jest potrzebny sam osobny zegarek na pulpicie
    W 'Cluster instrument' mam zegarek elektroniczny ale żeby zobaczyć godzinę muszę włączyć kluczyk - 'ustrojstwo' które kupiłem jest takie jak potrzebuję - dzięki i pozdrawiam

    Oczywiście zrobi Kolega tak jak zechce. Ja tylko chciałem pokazać jak można zrobić.
    Moja "walka" z zegarkami i ich podświetleniem trwała przez kilka różnych zegarków. Były i "cyfrowe", i z białą tarczą, były też różne miejsca zamontowania. Tak że wszystko jeszcze przed Kolegą, bo wybór i możliwości są bardzo duże i moim zdaniem, na tym jednym "pierwszym" na pewno się nie skończy.

    W tej mojej Octavii też jest fabryczny zegarek elektroniczny w "zegarach" i nawet aby zobaczyć godzinę nie trzeba włączać kluczykiem, a jednak zrobiłem tak jak pokazałem na fotkach, gdyż jest to bardziej funkcjonalne.
  • Helpful post
    Electronics specialist
    Zegarek samoch. itp na LED 7-seg
    50mA to trochę dużo dla tranzystora takiego, jak BC557 - on może przewodzić i 100mA, ale już przy 50mA da wyraźnie większy spadek napięcia, niż BC327-40 (taki będzie lepszy - masz?), jakkolwiek to będzie ułamek V, więc chyba nie przeszkadza, że zamiast np. 12,5V będzie 12,0V? A jako pierwszy może być BC547. Q1=BC547B, Q2=BC327-40, R1=470, R2=10k - ale to należy traktować jako orientacyjne, z opornikami 2x mniejszymi, czy 2x większymi będzie działać prawie tak samo.
  • Level 15  
    _jta_ wrote:

    50mA to trochę dużo dla tranzystora takiego, jak BC557 - on może przewodzić i 100mA, ale już przy 50mA da wyraźnie większy spadek napięcia, niż BC327-40 (taki będzie lepszy - masz?), jakkolwiek to będzie ułamek V, więc chyba nie przeszkadza, że zamiast np. 12,5V będzie 12,0V? A jako pierwszy może być BC547. Q1=BC547B, Q2=BC327-40, R1=470, R2=10k - ale to należy traktować jako orientacyjne, z opornikami 2x mniejszymi, czy 2x większymi będzie działać prawie tak samo.


    excellent .......... działa tak jak chciałem - na czuwaniu 3mA - na świeceniu 18 mA

    D z i ę k u j ę
