Soczewki Barlowa, czyli sposób na zwiększenie dystansu: obiektu od mikroskopu

tomybb 07 Lip 2020 00:24 2355 6
  • Soczewki Barlowa, czyli sposób na zwiększenie dystansu: obiektu od mikroskopu

    Kupując mikroskop często zwracamy uwagę, słusznie zresztą, jaka jest odległość obiektywu od obserwowanego obiektu. W praktyce, jeśli dystans ten będzie zbyt mały, komfort pracy również się pogorszy. Same obserwacje obiektów w celach rewizyjnych nie stanowią problemu, gorzej jeśli manipulujemy przy tym narzędziami. Pęsety, lutownice, szczypce. Sam dosyć długo korzystałem z małego mikroskopu, dystans niewielki. Kończyło się to przypaleniami obudowy obiektywu - lutownicą. Tym czasem istnieje sposób, dzięki któremu można bardzo łatwo tą odległość zwiększyć. Soczewki Barlowa, bo o nich właśnie mowa. Występuje w kilku wariantach. Jeżeli chcemy aby dystans był większy, wykorzystujemy soczewki 0,5x, 0,3x. Powiększenie całego mikroskopu maleje. Z kolei, jeśli chcemy aby powiększenie było większe, stosujemy soczewki 1,5x, 2x, które jednocześnie zmniejszają odległość roboczą. Myślę, że dla elektronika, to te pierwsze mają jedynie zastosowanie.
    Odległości robocze i powiększenia takich soczewek prezentują się następująco:
    Soczewka 0.3x - odległość robocza 287mm.
    Soczewka 0.5x - odległość robocza 160mm.
    Soczewka 0.7x - odległość robocza 120mm.
    Soczewka 0.75x - odległość robocza 117mm.
    Soczewka 1.5x - odległość robocza 45mm.
    Soczewka 2.0x - odległość robocza 40mm.

    W tym artykule skupimy się na soczewkach oferujących największe oddalenie obiektywu, czyli 0,3x i 0,5x. Wykorzystuje mikroskop który niedawno już prezentowałem.
    https://www.elektroda.pl/rtvforum/topic3701122.html
    Akcesoria zamawiane osobno, widać, że jeden sprzedawca bardziej się postarał i zapakował dodatkowo w pudełko z gąbką. :)
    Soczewki Barlowa, czyli sposób na zwiększenie dystansu: obiektu od mikroskopu Soczewki Barlowa, czyli sposób na zwiększenie dystansu: obiektu od mikroskopu

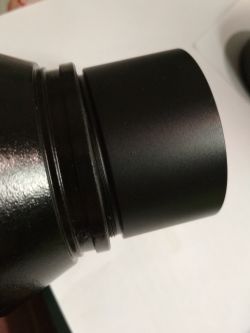

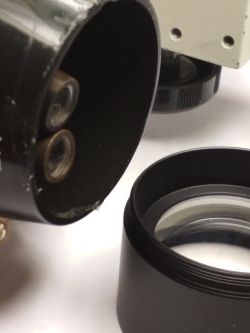

    Gwint zewnętrzy, do przykręcenia do obiektywu, wewnętrzny z kolei można wykorzystać do wkręcenia fabrycznej zaślepki. Dostępnej z mikroskopem.
    Soczewki Barlowa, czyli sposób na zwiększenie dystansu: obiektu od mikroskopu Soczewki Barlowa, czyli sposób na zwiększenie dystansu: obiektu od mikroskopu
    Soczewki Barlowa, czyli sposób na zwiększenie dystansu: obiektu od mikroskopu Soczewki Barlowa, czyli sposób na zwiększenie dystansu: obiektu od mikroskopu

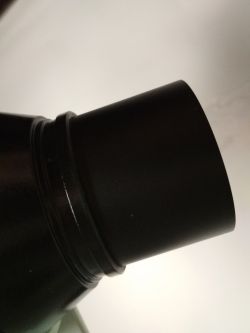

    Należy wkręcać delikatnie i prosto. Łatwo o nierówne przykręcenie. Tutaj warto zaznaczyć, że plastikowy gwint wieczny nie będzie. Nie jest on na pewno przystosowany do notorycznego przykręcania i wymiany soczewki. Przynajmniej takie mam odczucie.
    Soczewki Barlowa, czyli sposób na zwiększenie dystansu: obiektu od mikroskopu

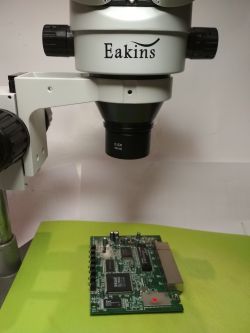

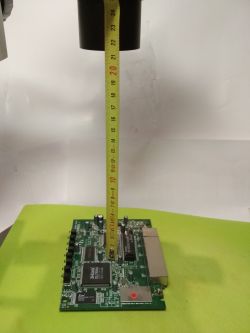

    Standardowo, prezentowany mikroskop ma odległość roboczą ok 10cm. Ustawiam za każdym razem tak, aby uzyskać ostrość obrazu w całym, regulowanym zakresie powiększenia mikroskopu.
    Soczewki Barlowa, czyli sposób na zwiększenie dystansu: obiektu od mikroskopu Soczewki Barlowa, czyli sposób na zwiększenie dystansu: obiektu od mikroskopu

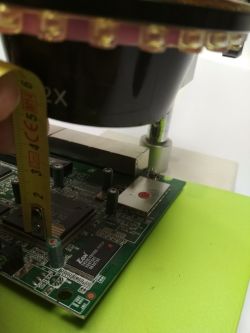

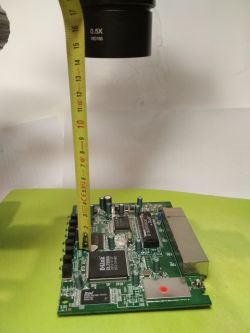

    Po zastosowaniu soczewki 0,5x. Odległość robocza, ok 14cm.
    Soczewki Barlowa, czyli sposób na zwiększenie dystansu: obiektu od mikroskopu Soczewki Barlowa, czyli sposób na zwiększenie dystansu: obiektu od mikroskopu

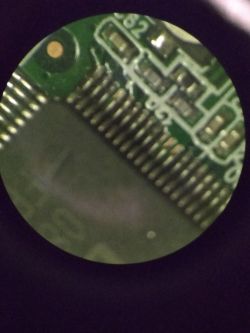

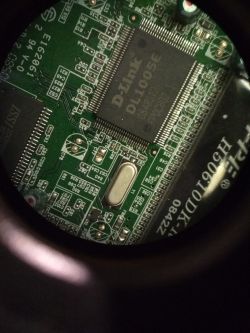

    Jak wspomniano wcześniej, powiększenie całości będzie w takim zestawieniu mniejsze. Od 0,7x10x0,5=3,5x do 4,5x10x0,5=22.5x. Przy małym powiększeniu, 3,5x zyskujemy większe pole widzenia. Może to być alternatywa dla wszelakich lup. Osobiście często właśnie z tego korzystam. Poniżej dwa obrazy z okularu prezentujące widok przy 3,5x oraz 22,5x.
    Soczewki Barlowa, czyli sposób na zwiększenie dystansu: obiektu od mikroskopu Soczewki Barlowa, czyli sposób na zwiększenie dystansu: obiektu od mikroskopu

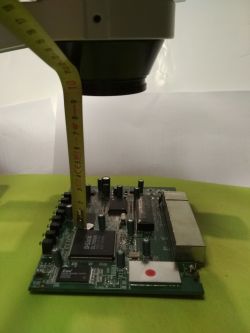

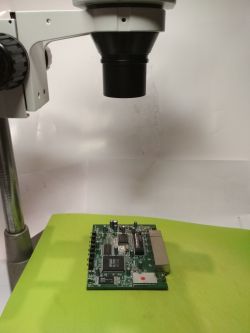

    Soczewka 0,3x. Tutaj akurat gwint lepiej już pasuje. Odległość robocza znacznie powiększona. Ponad 21cm.
    Soczewki Barlowa, czyli sposób na zwiększenie dystansu: obiektu od mikroskopu Soczewki Barlowa, czyli sposób na zwiększenie dystansu: obiektu od mikroskopu Soczewki Barlowa, czyli sposób na zwiększenie dystansu: obiektu od mikroskopu

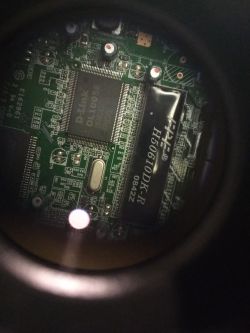

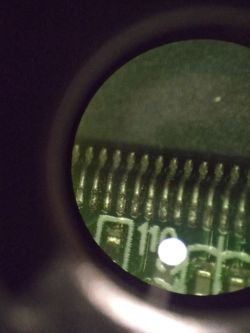

    Powiększenia, z zastosowaną soczewką: 2,1x oraz 13,5x.
    Soczewki Barlowa, czyli sposób na zwiększenie dystansu: obiektu od mikroskopu Soczewki Barlowa, czyli sposób na zwiększenie dystansu: obiektu od mikroskopu

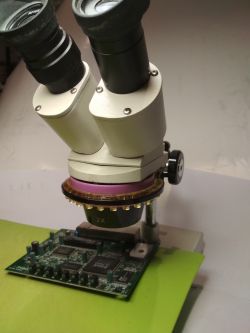

    Prezentowane akcesoria chciałem wykorzystać także w innym, znacznie mniejszym mikroskopie. Tam odległość od obiektu jest niestety na prawdę bardzo mała.
    Soczewki Barlowa, czyli sposób na zwiększenie dystansu: obiektu od mikroskopu Soczewki Barlowa, czyli sposób na zwiększenie dystansu: obiektu od mikroskopu

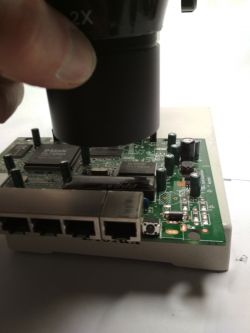

    Niestety, z uwagi na obudowę obiektywu taki montaż nie jest możliwy. Tutaj nie mamy nawet przygotowanego do przykręcenia gwintu. A samo przytrzymanie soczewki nie powoduje zamierzonego celu. Musielibyśmy zastosować coś innego.
    Soczewki Barlowa, czyli sposób na zwiększenie dystansu: obiektu od mikroskopu Soczewki Barlowa, czyli sposób na zwiększenie dystansu: obiektu od mikroskopu

    Na zakończenie warto wspomnieć: większa odległość robocza od obiektu, czyli nasze oczy muszą być także wyżej nad stołem. Zbyt duży dystans spowoduje, że okular naszego przyrządu może znaleźć się dużo wyżej niż głowa. :) Myślę, że o tym często się zapomina. :) Dbajmy o prawidłową pozycję.
