Asus X5DAB PŁYTA K40AB - Zwarcie na zasilaniu układu KBC

Witam.

Czy ktoś posiada i jest w stanie udostępnić boardview płyty Asus K40AB Rev. 1.3G??
Posiadam zwarcie na płycie, robiłem próbę zwarciową przy napięciu 3V i 4A i nic nie mogłem namierzyć co się nagrzewa.

Z góry dzięki za pomoc

To płyta oparta o
- chipset AMD RS780 (216-0674026 )/ lub końc. 034/026
- gpu disc. ATI Mobility Radeon HD 4570 (216-0728018)
KBC: ITE IT8502E JXA
Flash: SST 25VF080B

Patrz zał. (SM) troszkę inna
* pod Asus K50AB - K40AB Rev 1.3G (Sticker K50AB)
* - P.N. pcb: 60-NVXMB1000-D33

Tylko po rozwiazaniach Asus/Acer opartych o te same ukłądy AMD

Super dzięki. Generalnie schemat posiadam, ale on jest chyba jakiś niekompletny (są puste strony). Dlatego przydałoby się boardview płyty głównej.

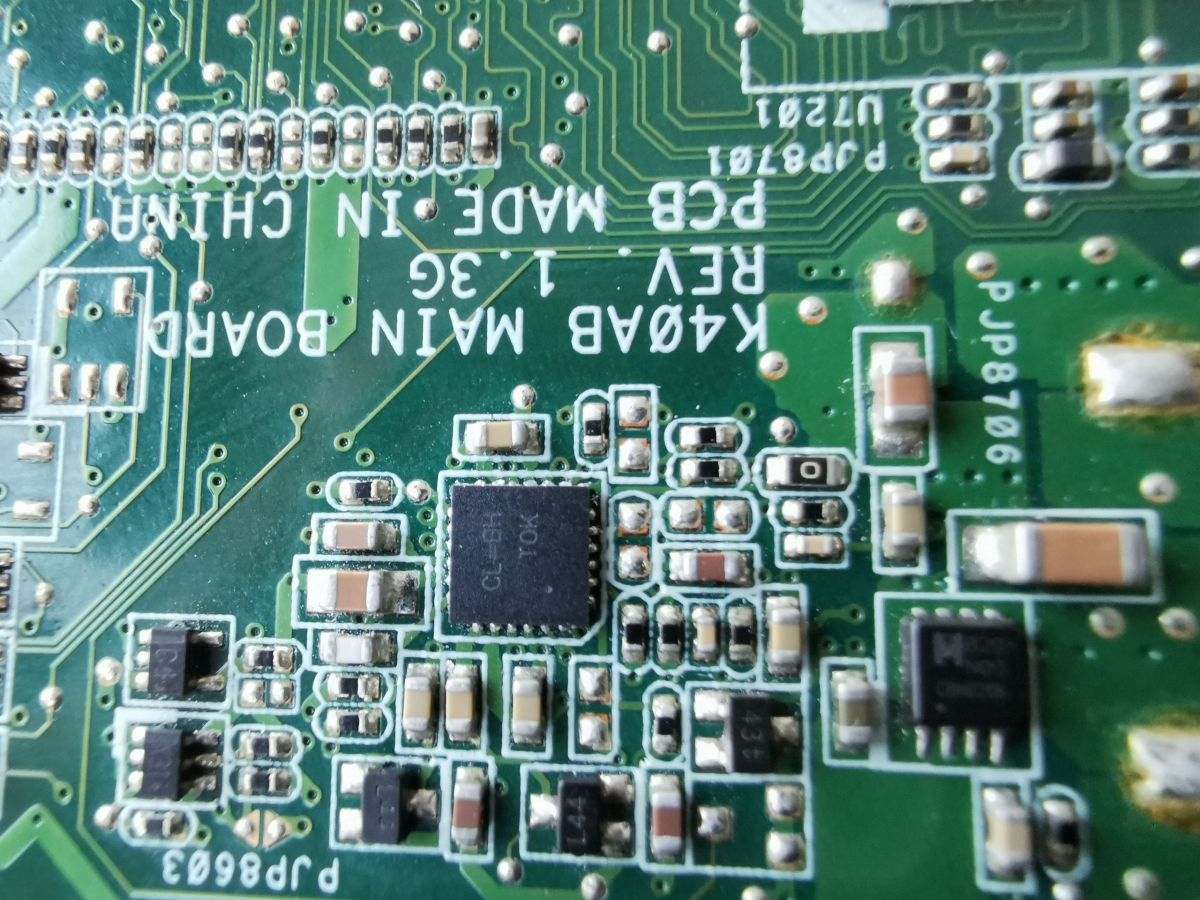

Nagrzewa mi się jedna z przetwornic o oznaczeniu CL=BH T0K co jest totalnie dziwną nazwą i nic nie można po tej nazwie znaleźć.
Nadal nie wiem co powoduje jej nagrzewanie. Próba zwarciowa przeprowadzona jest na wyjściu przetwornicy.
Może posiadasz boardview lub ktokolwiek inny?

To najprawdopodobniej RT8205CGQW (Richtek CL=).
Power_+5SUS&+3VSUS&+12VSUS, 79 strona PDF (87 strona jeśli patrzy się na opisy w prawym dolnym rogu dokumentu).

Pixelx wrote:

Próba zwarciowa przeprowadzona jest na wyjściu przetwornicy.

Na którym? Pamiętaj, że masz tam jeszcze wyjścia LDO.

To jest przetwornica 3/5V RT8205CGQW jak wspomniał dt1.
Zmierz rezystancję do masy na n.8, 11, 17 i 20 na RT8205C.
Datasheet w załączniku.

Tak na LDO jest zwarcie które jest w przetwornicy, wyjścia cewkach nie są zwarte i rezystancja do masy duża, ale napięcia na nich brak po podłączeniu.
Próbę zwarciową przeprowadzałem z punktów kondensatora bo nie wiedziałem, gdzie dokładnie się wpiąć.

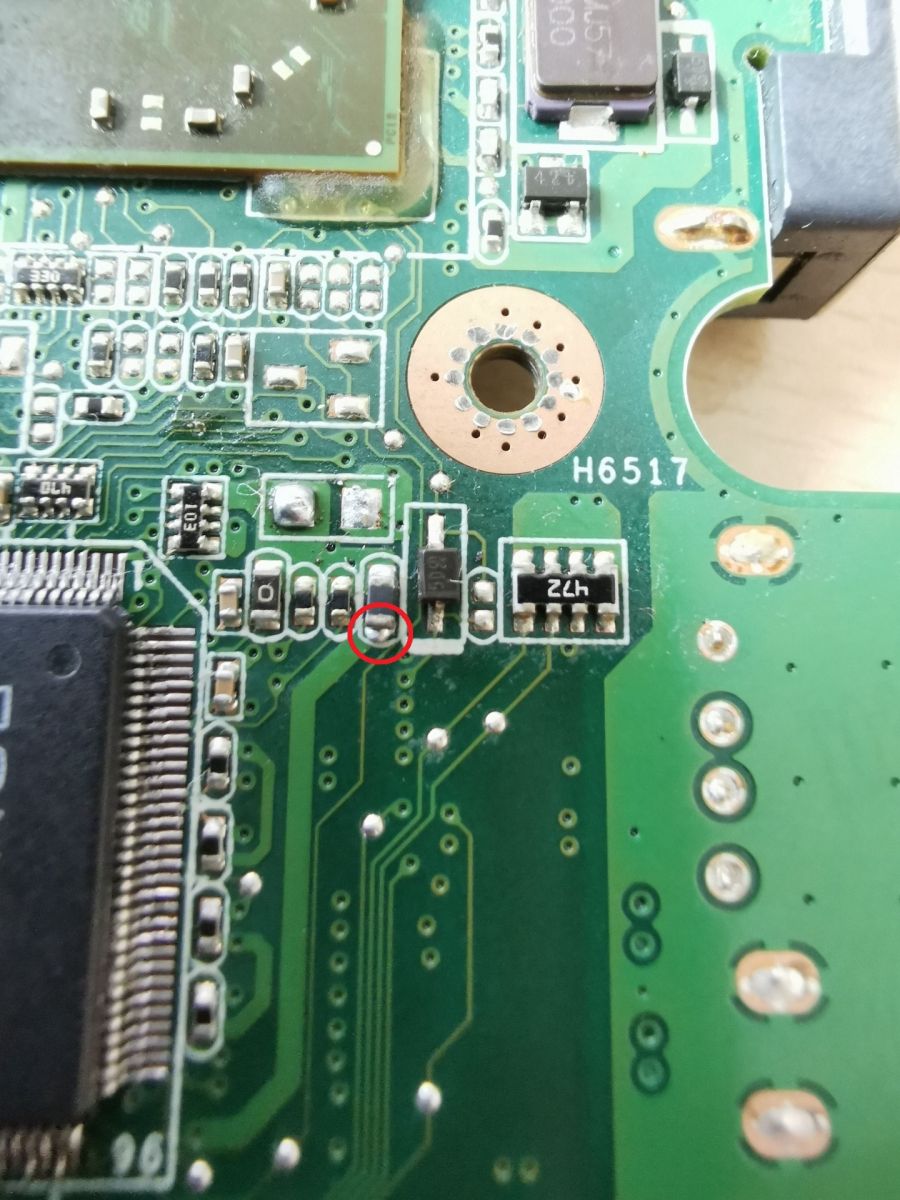

Te 2 wylutowane kondensatory - między ich padami jest zwarcie.



Edit

Już mierzę. Przeczytałem po wysłaniu posta

Gdzieś się te 12W mocy musi wydzielać. To dość sporo i przy takiej wartości powinno być bardzo łatwo znaleźć sprawcę, no chyba że zwarcie jest między warstwami laminatu ale nic na to nie wskazuje.

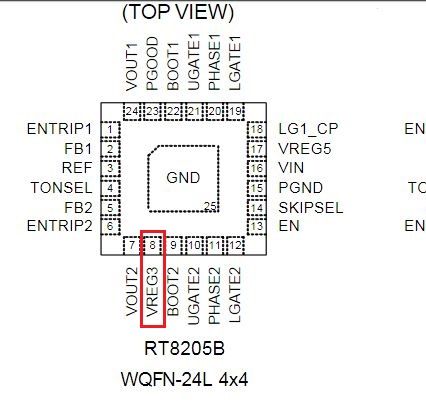

Pomierzyłem zwarcie jest na VREG3 pin 8. Zaznaczyłem też strzałką czerwoną na zdjęciu i pinout
Reszta nie ma zwarcia

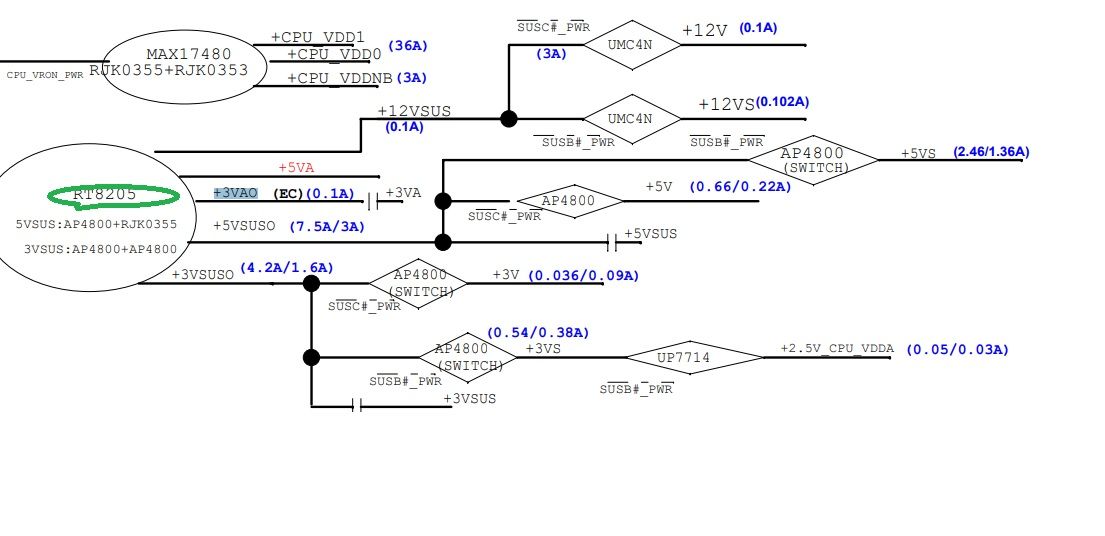

Szukałem po schemacie (ctrl+F) sygnału +3VAO wyjścia z tej przetwornicy (LDO) i nie prowadzi mi to do układu KBC. A zwarcie tam jest na tych kondensatorach. Więc pewnie to jego zasilanie

EDIT.

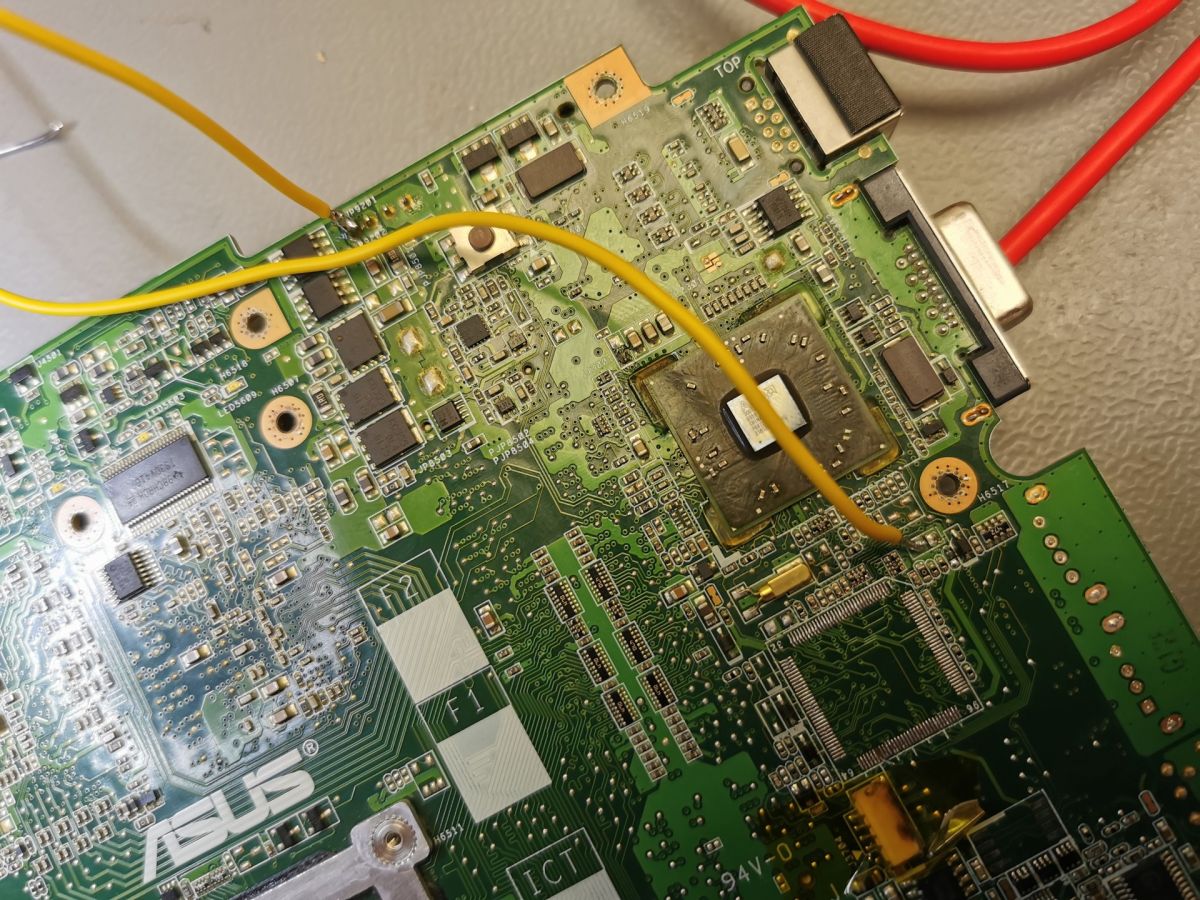

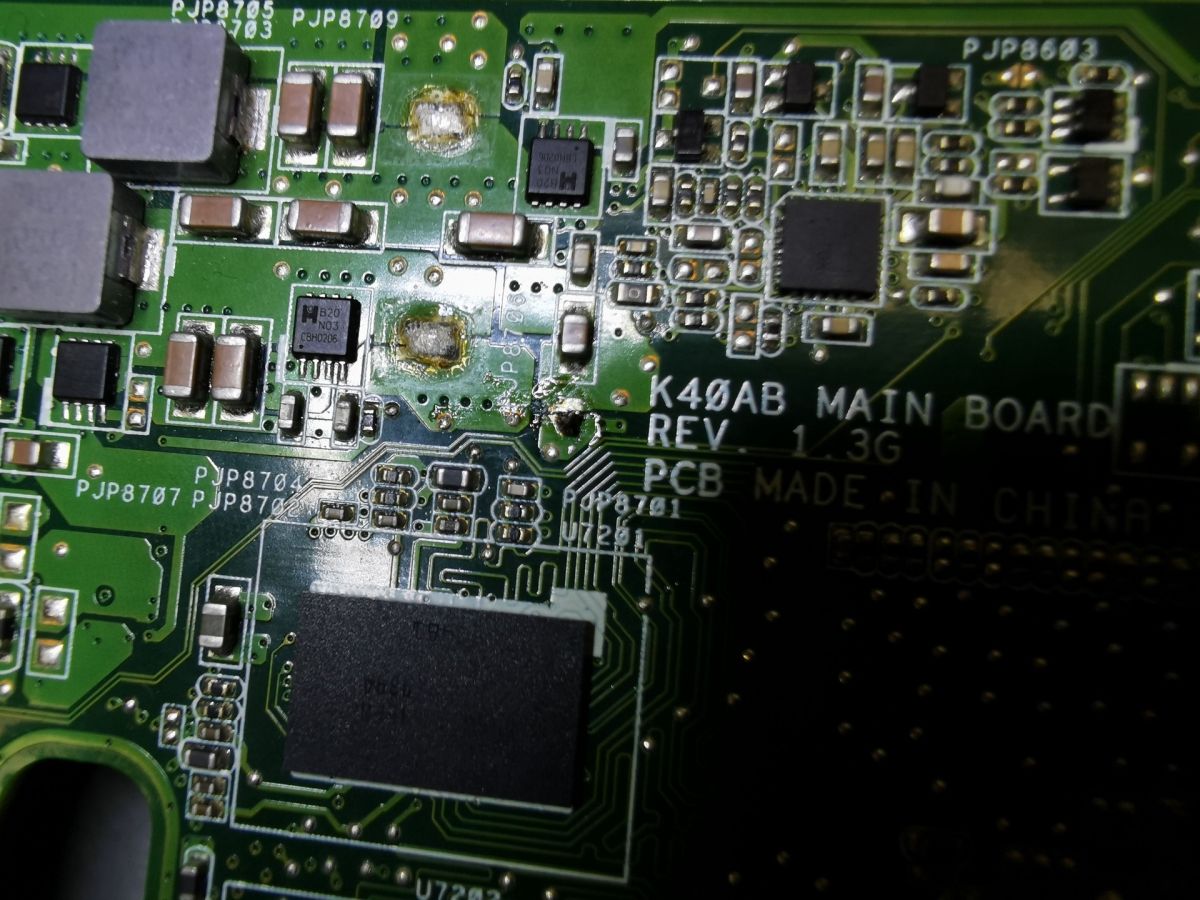

Zwarcie jest z wyjścia przetwornicy za tym dławikiem. Tak jak narysowałem kreską i w kółku zaznaczyłem na drugim zdjęciu gdzie przyłożyłem sondę.

Znajdź zworkę PJP8701 rozlutuj ją i po stronie z niską rezystancją wykonaj próbę zwarciową 1V 1A zwiększaj prąd jak nic nie będzie się grzało zwiększ napięcie.
Maksymalne napięcie w tej linii 3V.

Albo masz zwarcie na kbc albo ... flash Z Bios"em (możliwe ,że ją zasila iakiś stabilizator z 3V LDO > stabilizator > flash Bios (jesli jego zasilanie to 1.8V)

p.s
Podłącz zasilacz z reg. I (ustaw 1.5V/ można i 2/lub 2.5V) pod (VREG3 za dławikiem ) i patrz co się grzeje
- może kbc , może od LAN, może tylko ceramik lub elektrolit

Zdjąłem KBC, wylutowałem pamięć FLASH BIOS. I zwarcie jest nadal.
Wylutowałem zworkę, zwarcie było za przetwornicą na LDO3. Wlutowałem przewód w zworkę 2,5V ustawiłem prąd 2,5A do 3A.
Czułem, że nagrzewa się PCB, ale szukam dotykam i bez rezultatu. Przerwałem próbę i wylutowałem dławik o którym pisałem wyżej i za nim nie ma zwarcia tylko przed. Wlutowałem się w PAD kondensatora ponowiłem próbę i nie wiem nie potrafię tego zlokalizować chyba.

Pixelx wrote:

Czułem, że nagrzewa się PCB, ale szukam dotykam i bez rezultatu.

To może jednak wskazywać na zwarcie w wewnętrznych warstwach laminatu, ewentualnie kawałek czegoś metalowego mogło się dostać pod któryś z układów BGA.

Pixelx wrote:

Wylutowałem zworkę, zwarcie było za przetwornicą na LDO3. Wlutowałem przewód w zworkę 2,5V ustawiłem prąd 2,5A do 3A.

Nie bardzo rozumiem.
Czy po rozlutowaniu zworki zwarcie na n.8 RT8205 ustąpiło, czy nadal jest?

Zmierz napięcie podczas próby zwarciowej w miejscu wlutowania przewodów i napisz jakie napięcie ustawione na zasilaczu.

Podobny problem i ta płyta Link_ z 2011_ bez końc. rozwiazania

Boardview masz Link_po rejestracji

Ta kol. płyta to
ASUS K40AB rev 1.3G, obsadzona przez


Jesli masz zwarcie pin.8 RT8205
- czyli pin.8 to +3VAO > za zworką> to już +3VA
* samo +3VAO idzie ...przez oporniki 100k na charger (pin.23/ ukł. z polowym pin.5)

Po rozlutowaniu zworki zwarcie na przetwornicy RT8205 ustąpiło. Podłączyłem nawet zasilanie i było 3V3 i 5V LDO. Zwarcie jest gdzieś za przetwornicą.

Wylałem IPE w miejsca kbc i okolice i nic mi nie paruje szybko. EEEE dziwne to wszystko

Pixelx wrote:

Wylałem IPE w miejsca kbc i okolice i nic mi nie paruje szybko. EEEE dziwne to wszystko

Zmroź płytę sprężonym powietrzem podczas próby (psiknij zbiornikiem obróconym zaworem w dół, wytworzy się "śnieg")

7jacek7 wrote:

Zmierz napięcie podczas próby zwarciowej w miejscu wlutowania przewodów i napisz jakie napięcie ustawione na zasilaczu.

Zmierz, to pokarze czy przewody nie są za liche i w nich kumuluje się ciepło.

Quote:

Zmroź płytę sprężonym powietrzem podczas próby (psiknij zbiornikiem obróconym zaworem w dół, wytworzy się "śnieg")

Nie mam takiej możliwości.
Pomiar na multimetrze w miejscu za zworką a masą to 0,1V na zasilaczu 0,89V ustawione było 3V prąd 3A

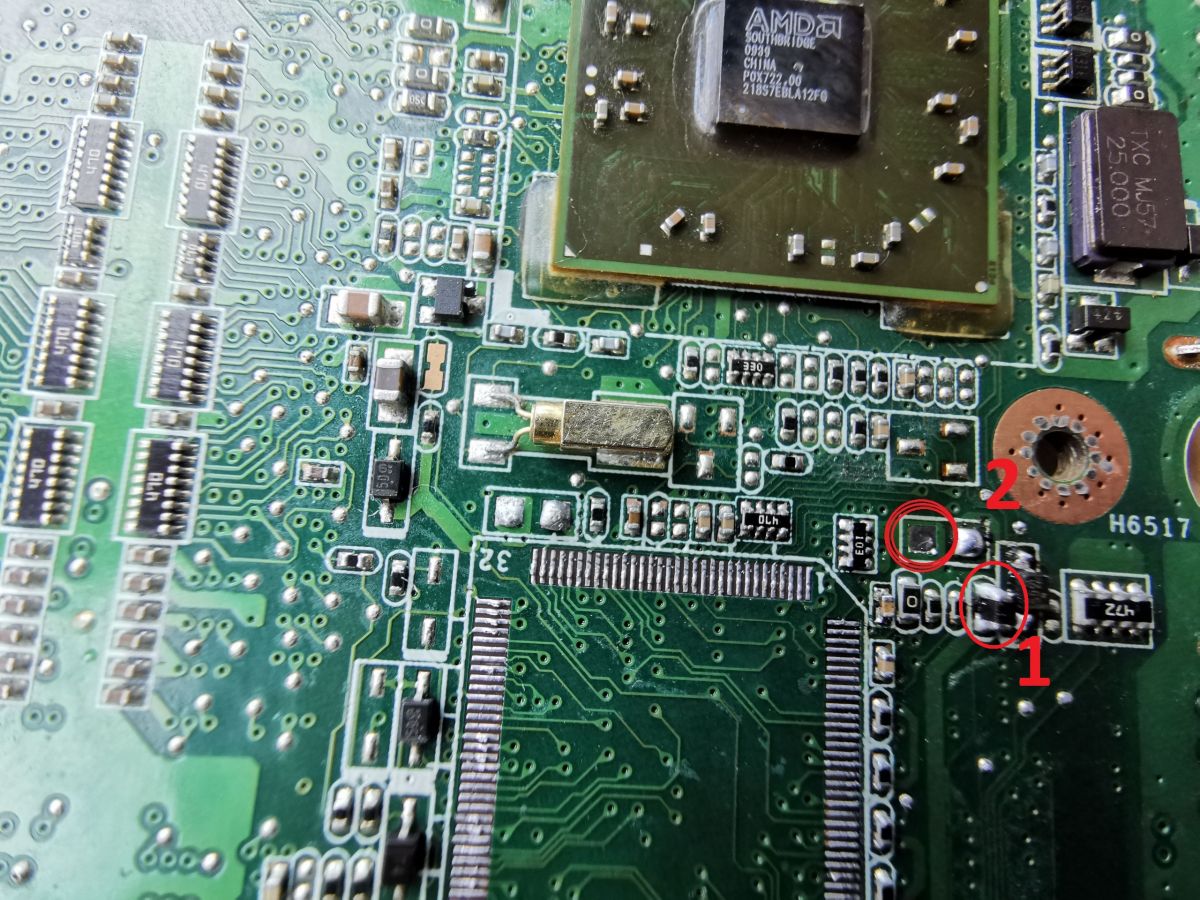

Przewód wlutowany za zworką - namierzyłem dławik oznaczony na zdjęciu w kółku NR 1
Wylutowałem go i za zworką a masą zwarcie ustało.
Sprawdzam w miejscu kondensatorów NR 2 zwarcie jest nadal lecz jest to za dławikiem i już nie potrafię nic namierzyć co się nagrzewa.

Pixelx wrote:

Pomiar na multimetrze w miejscu za zworką a masą to 0,1V na zasilaczu 0,89V ustawione było 3V prąd 3A

Przewody się nagrzewają i one stawiają opór.
Zmień przewody na dużo grubsze o przekroju co najmniej 1,5mm² inaczej nie znajdziesz.

Udało się, był zwarty mały kondensator. Wymieniłem na przewody 1,5mm2 i poszło. Dzięki za pomoc!

Po dalszej walce okazało się, że KBC jest uszkodzony. Generalnie powód uszkodzenia to zasilacz duże tętnią wyjściowe sprawdziłem to na oscyloskopie.

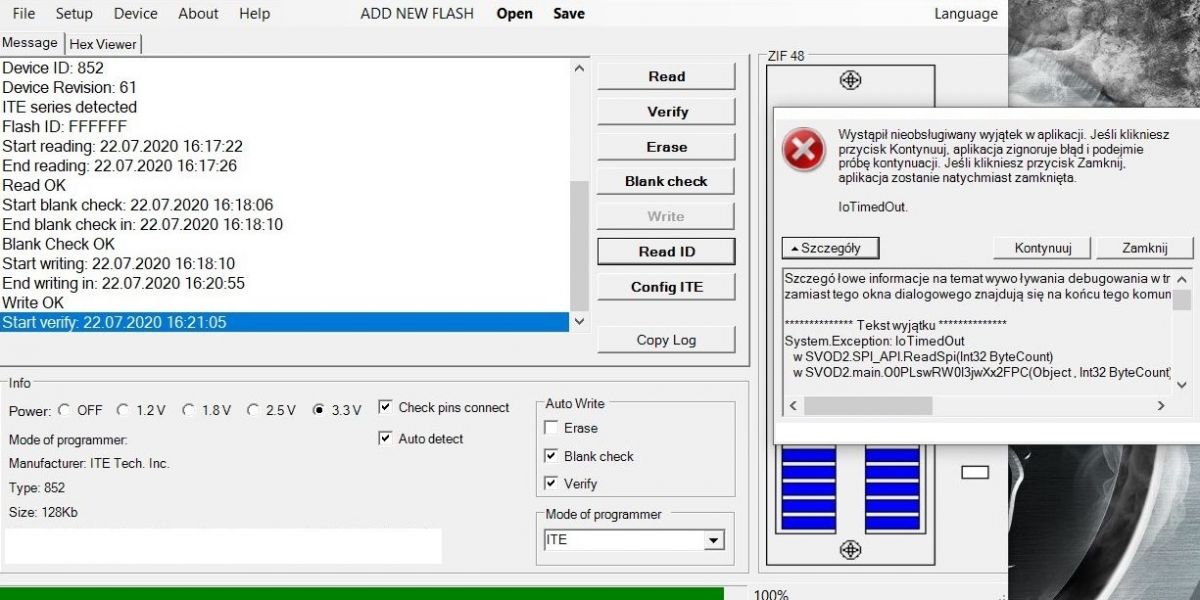

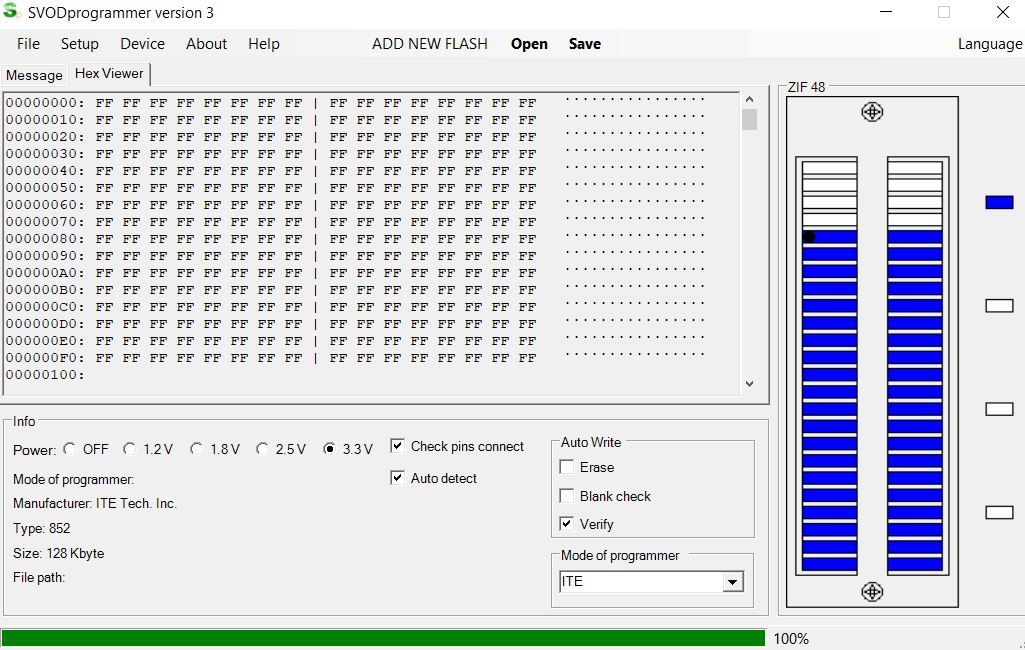

Stary KBC dawał się odczytać lecz nie szło ani go wyczyścić ani nic do niego zapisać. Porównałem jego kod z tym zawartym w BIOS i jest totalnie rozjechany. Kupiłem nowy układ wlutowałem odczyt układu jest, wgrywa się i na końcu jest błąd, pamięć jest pusta same jedynki ma wpisane zarówno przed jakimkolwiek wgraniem jak i po próbie wgrania.

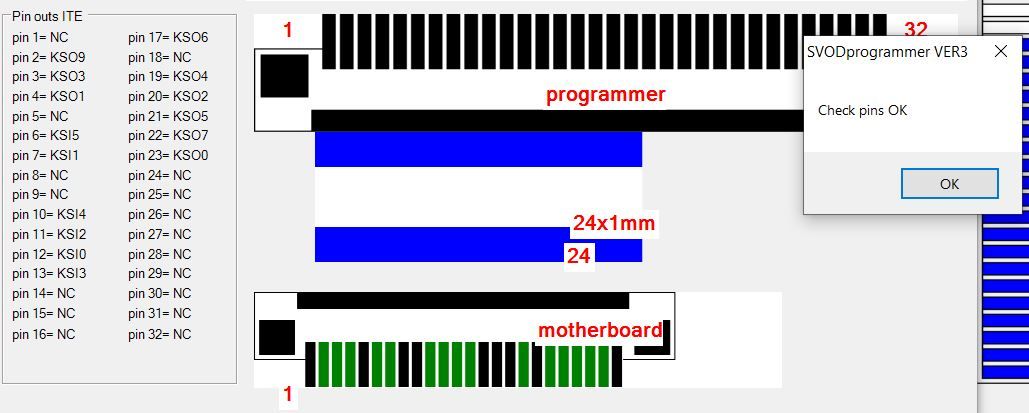

Da się to jakość obejść i dlaczego nie można wgrać kodu? Dopiero co zaczynam przygodę z SVOD3 programowałem nim inne płyty i sprawdzałem czy działa i wszystko śmiga z nim.

Próbowałem też bez ERASE, VERYFI i bez BLANK CHECK wtedy błędu nie było ale i tak program się nie wgrał.
