Wnętrze amplitunera Radmor 5102-TE

tomybb 23 Jul 2020 23:40 6798 14
Renex
  • Wnętrze amplitunera Radmor 5102-TE

    Prezentowany tutaj model amplitunera to Radmor w wersji 5102-TE. Od razu warto wspomnieć o innych odmianach tego wzmacniacza: 5100, 5102, 5102-T. Pierwsze egzemplarze pochodzą z 1979 roku.

    Sprzęt, jak widać na poniższych fotografiach wyposażony w podwójne gniazdo słuchawkowe. Oczywiście nie jest to współczesny minijack. :) Trzy przełączniki typu isostat: zasilanie, filtr: kontur oraz wyciszenie -20dB. Przełącznik sekcji głośników, balans oraz regulatory barwy dźwięku. Widzimy także podświetlaną skalę częstotliwości radia. Dalej przełącznik wejść.
    Wnętrze amplitunera Radmor 5102-TE Wnętrze amplitunera Radmor 5102-TE

    W postaci linijek LED w tym modelu zrealizowano wskaźnik: tzw. zero detektora oraz poziom sygnału stacji. Na uwagę zasługuje dotykowe przełączanie stacji programatora, z zapalającym się LED-em w środku. Radio ustawiamy za pomocą potencjometrów wieloobrotowych umieszczonych poniżej. W prezentowanym egzemplarzu został się tylko jeden stroik, więc musimy go przekładać jeśli chcemy zaprogramować kolejną stację.
    Wnętrze amplitunera Radmor 5102-TE Wnętrze amplitunera Radmor 5102-TE

    Drewniana obudowa.
    Wnętrze amplitunera Radmor 5102-TE Wnętrze amplitunera Radmor 5102-TE

    Bardzo łatwo rozebrać sprzęt. Wystarczy odkręcić dwie śruby bocznej ścianki. Góra trzyma się na kołkach pomiędzy bokami.
    Wnętrze amplitunera Radmor 5102-TE Wnętrze amplitunera Radmor 5102-TE
    Wnętrze amplitunera Radmor 5102-TE

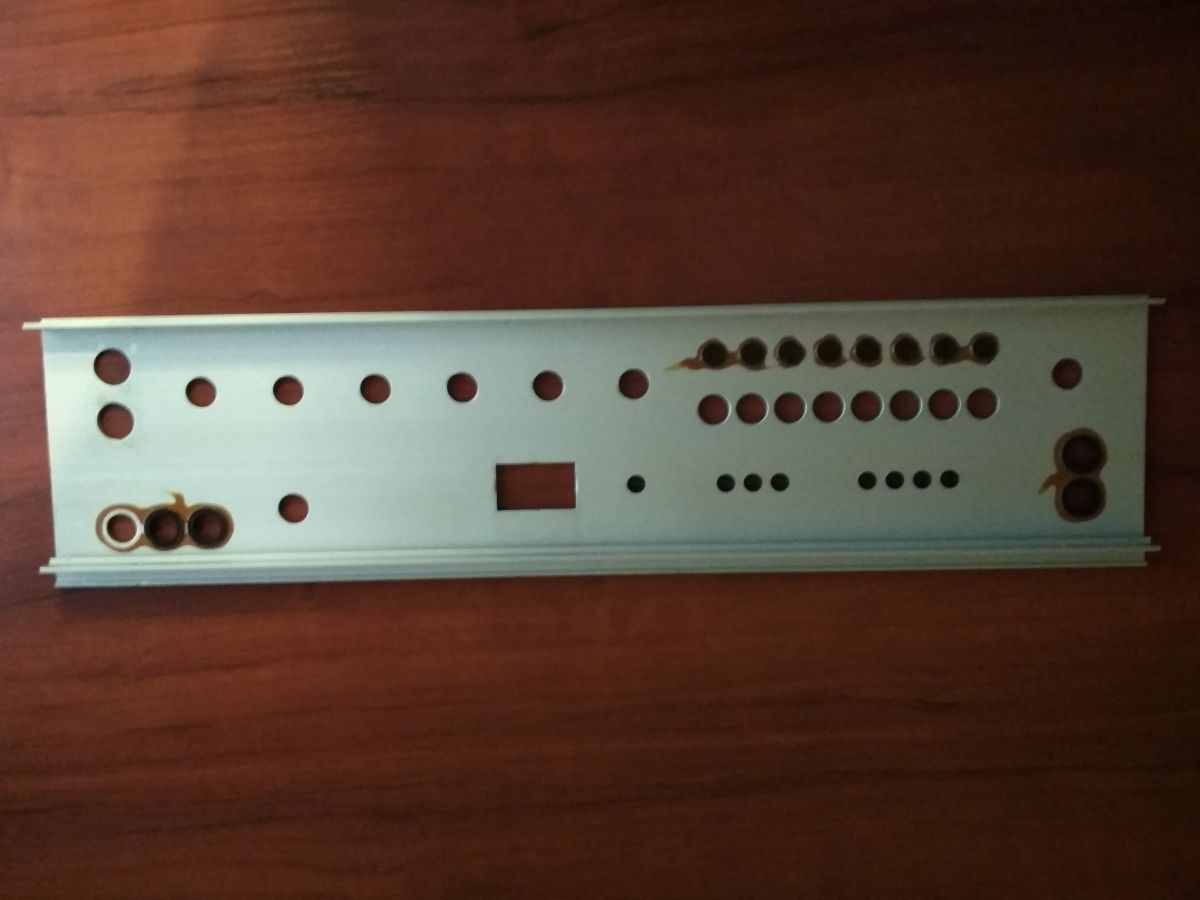

    Panel przedni wykonany z aluminium.
    Wnętrze amplitunera Radmor 5102-TE Wnętrze amplitunera Radmor 5102-TE Wnętrze amplitunera Radmor 5102-TE

    A tak amplituner prezentuje się w środku.
    Wnętrze amplitunera Radmor 5102-TE

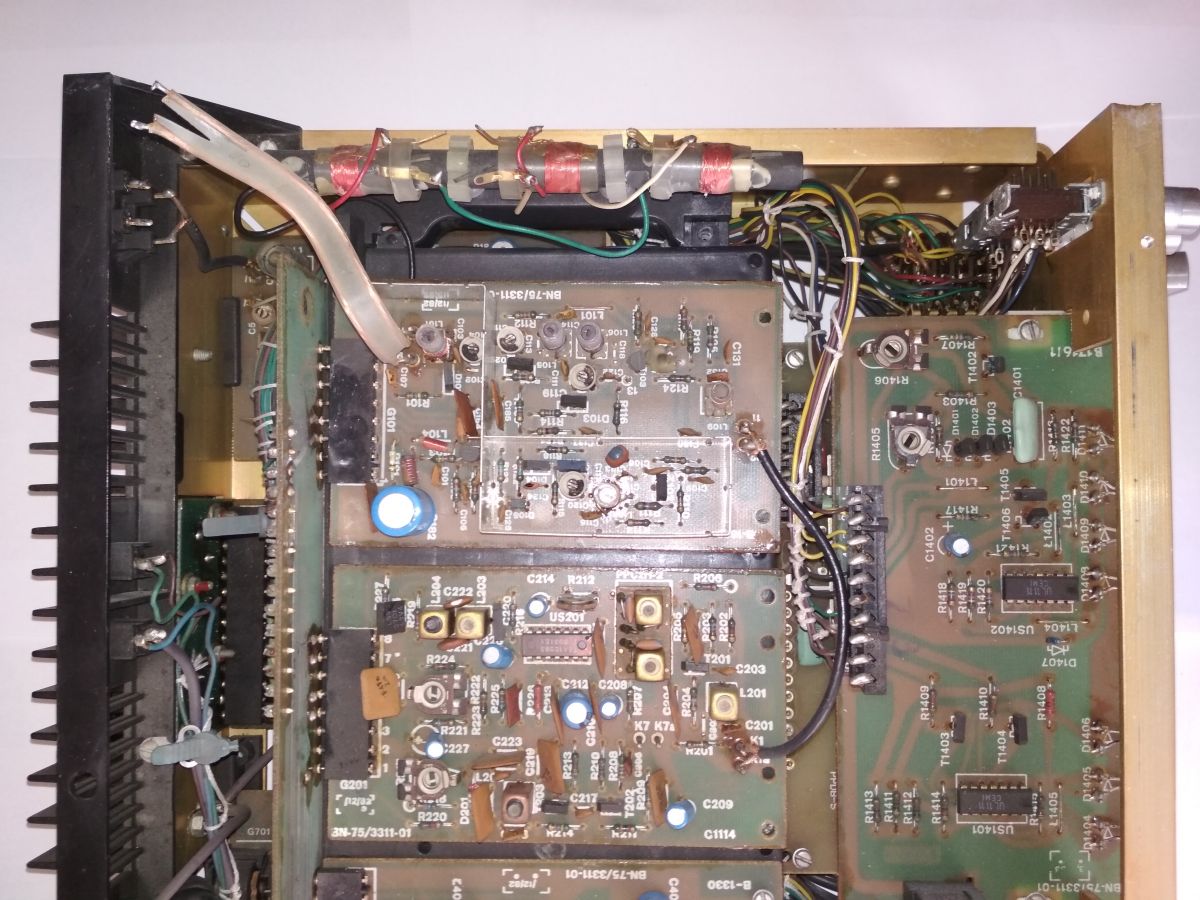

    Od razu widzimy konstrukcję opartą na modułowej budowie. Wiele płyt możemy wyciągnąć poprzez odkręcenie kilku śrubek i wypięcie wtyczki.
    Wnętrze amplitunera Radmor 5102-TE Wnętrze amplitunera Radmor 5102-TE Wnętrze amplitunera Radmor 5102-TE

    Warto dodać, że cały szkielet wykonany także z aluminium. Z prawej strony umieszczona antena AM.
    Wnętrze amplitunera Radmor 5102-TE

    Wtyczki ułatwiające serwisowanie. Z jednej strony wystający bolec uniemożliwiający odwrotne wpięcie. Wyposażone w rączkę ułatwiającą wyciąganie. W przypadku płyt umieszczonych zbyt blisko górnej obudowy, ów uchwyt został wycięty.:) Dostęp do dolnych PCB po wykręceniu dwóch wkrętów i podniesieniu mocowania.
    Wnętrze amplitunera Radmor 5102-TE Wnętrze amplitunera Radmor 5102-TE
    Wnętrze amplitunera Radmor 5102-TEWnętrze amplitunera Radmor 5102-TE

    Na uwagę zasługuje tutaj sposób chłodzenia podzespołów.
    Wnętrze amplitunera Radmor 5102-TE Wnętrze amplitunera Radmor 5102-TE Wnętrze amplitunera Radmor 5102-TE

    Bezproblemowy, szybki demontaż (nie wszystkich) modułów.
    Wnętrze amplitunera Radmor 5102-TE Wnętrze amplitunera Radmor 5102-TE Wnętrze amplitunera Radmor 5102-TE

    Dostęp do podzespołów także od spodu urządzenia. Musimy wykręcić także dwie nóżki po przekątnej. Życzyłbym sobie odkręcanej blachy dolnej i tak dobrego dostępu jak w tym przypadku we współczesnych konstrukcjach.:)
    Wnętrze amplitunera Radmor 5102-TE Wnętrze amplitunera Radmor 5102-TE Wnętrze amplitunera Radmor 5102-TE

    Transformator zasilający to TS120/1. Odizolowany jest on od aluminiowej obudowy za pomocą specjalnych tulejek plastikowych miedzy obudową oraz tekstolitowych podkładek pod śrubami. Spotkałem już egzemplarz pozbawiony tej izolacji. Prawdopodobnie ktoś na to nie zwrócił uwagi.
    Wnętrze amplitunera Radmor 5102-TE Wnętrze amplitunera Radmor 5102-TE Wnętrze amplitunera Radmor 5102-TE

    Panel przedni po rozkręceniu.
    Wnętrze amplitunera Radmor 5102-TE Wnętrze amplitunera Radmor 5102-TE

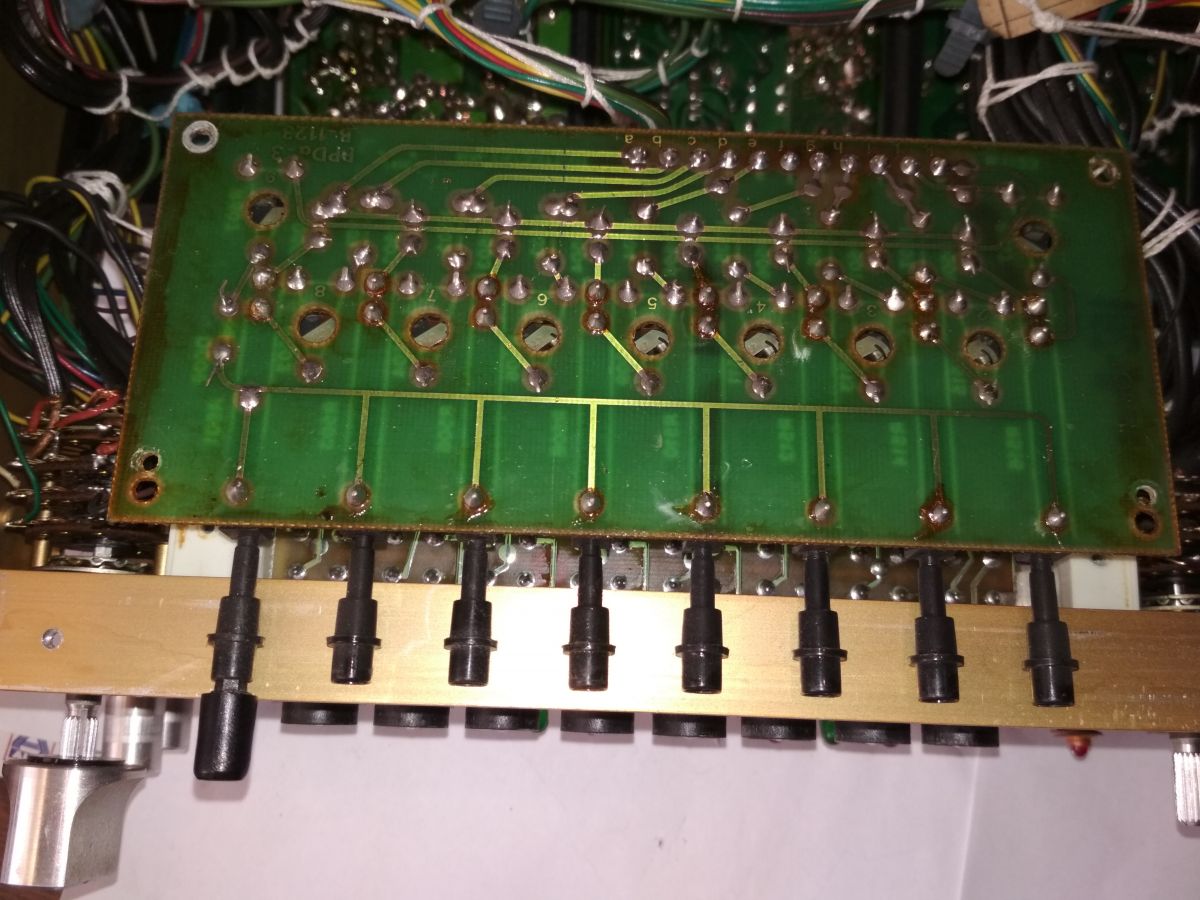

    Oprócz isostatów nie może zabraknąć mechanicznych, obrotowych przełączników wielopozycyjnych.
    Wnętrze amplitunera Radmor 5102-TE Wnętrze amplitunera Radmor 5102-TE

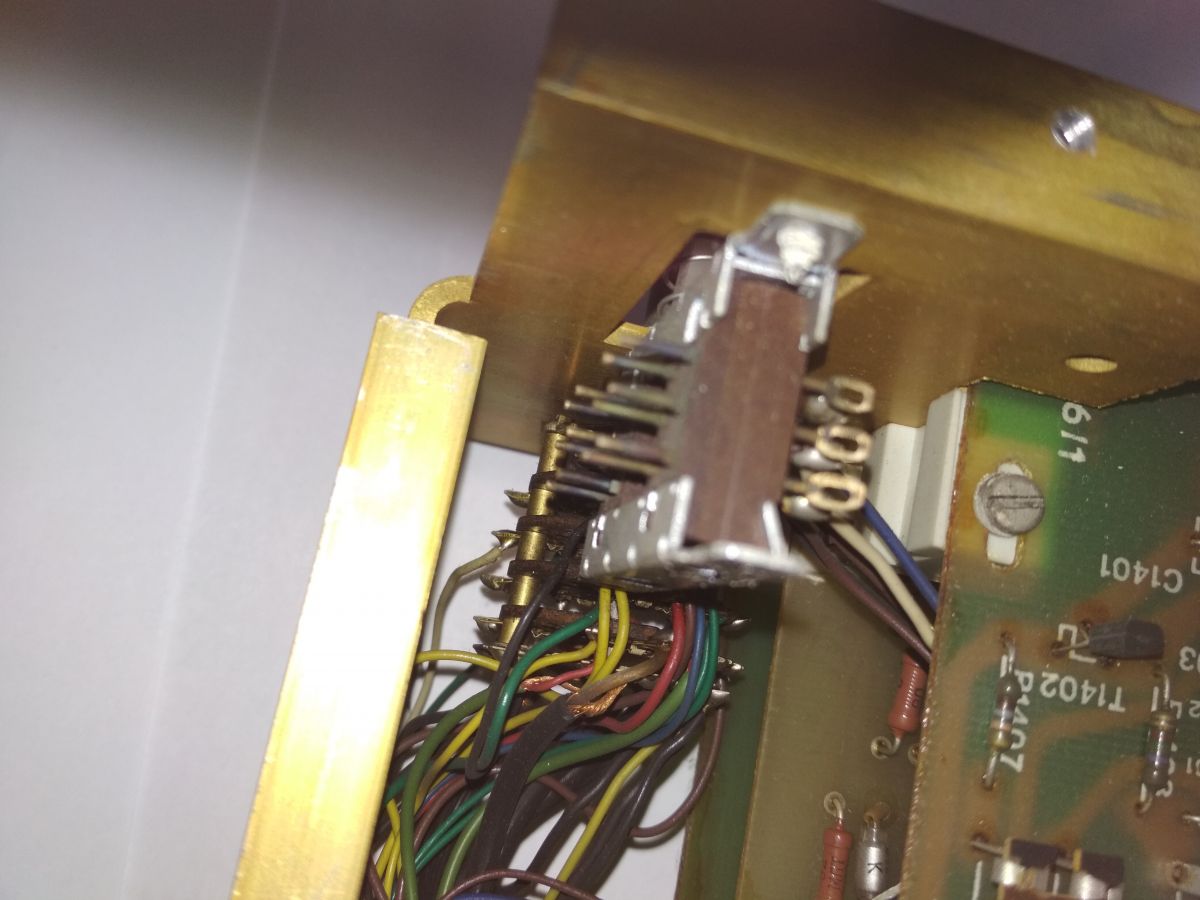

    Kolejna charakterystyczna cecha - sposób wiązania wiązek przewodów. Domyślam się, że musiała to być strasznie żmudna praca...:)
    Wnętrze amplitunera Radmor 5102-TE Wnętrze amplitunera Radmor 5102-TE Wnętrze amplitunera Radmor 5102-TE

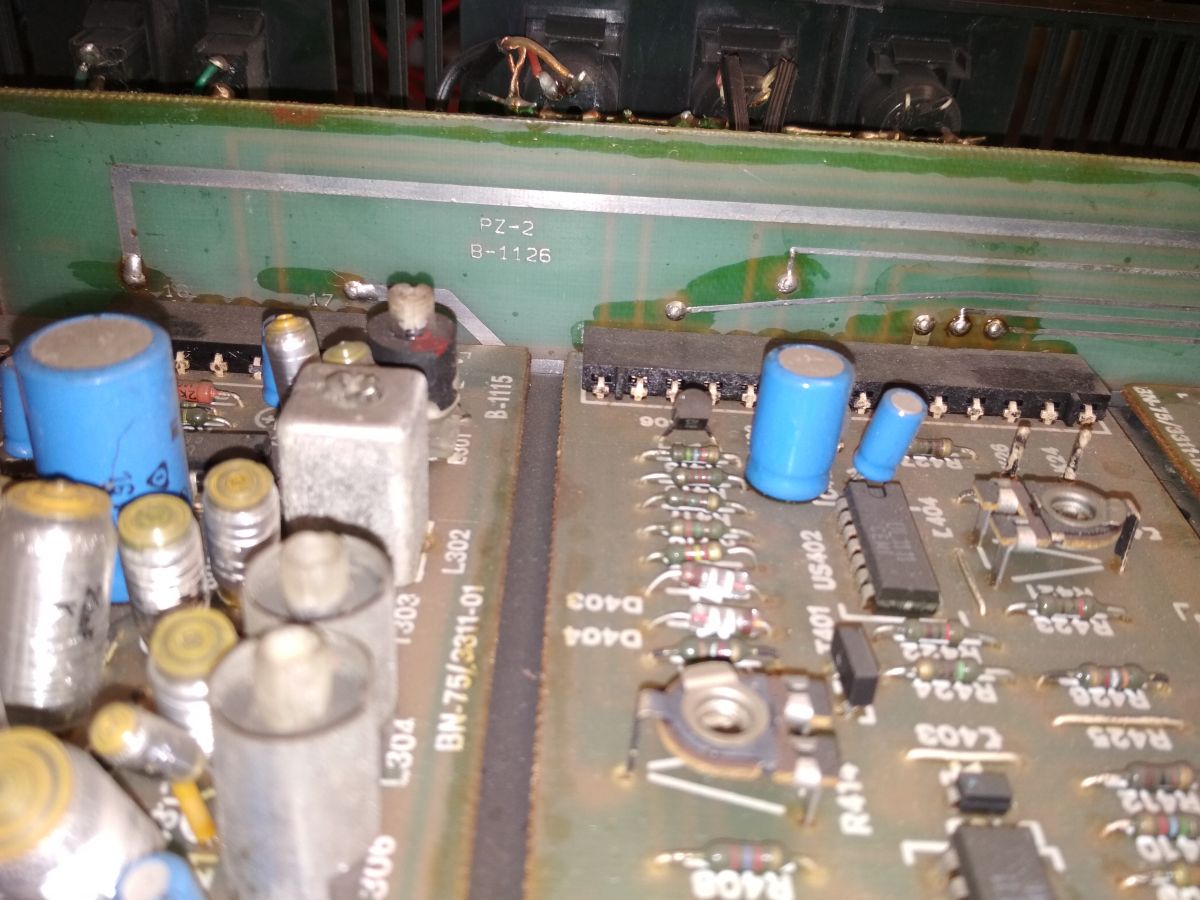

    Numer oraz data produkcji na PCB. Nie wszystkie moduły produkowane były w tym samym czasie.
    Wnętrze amplitunera Radmor 5102-TE

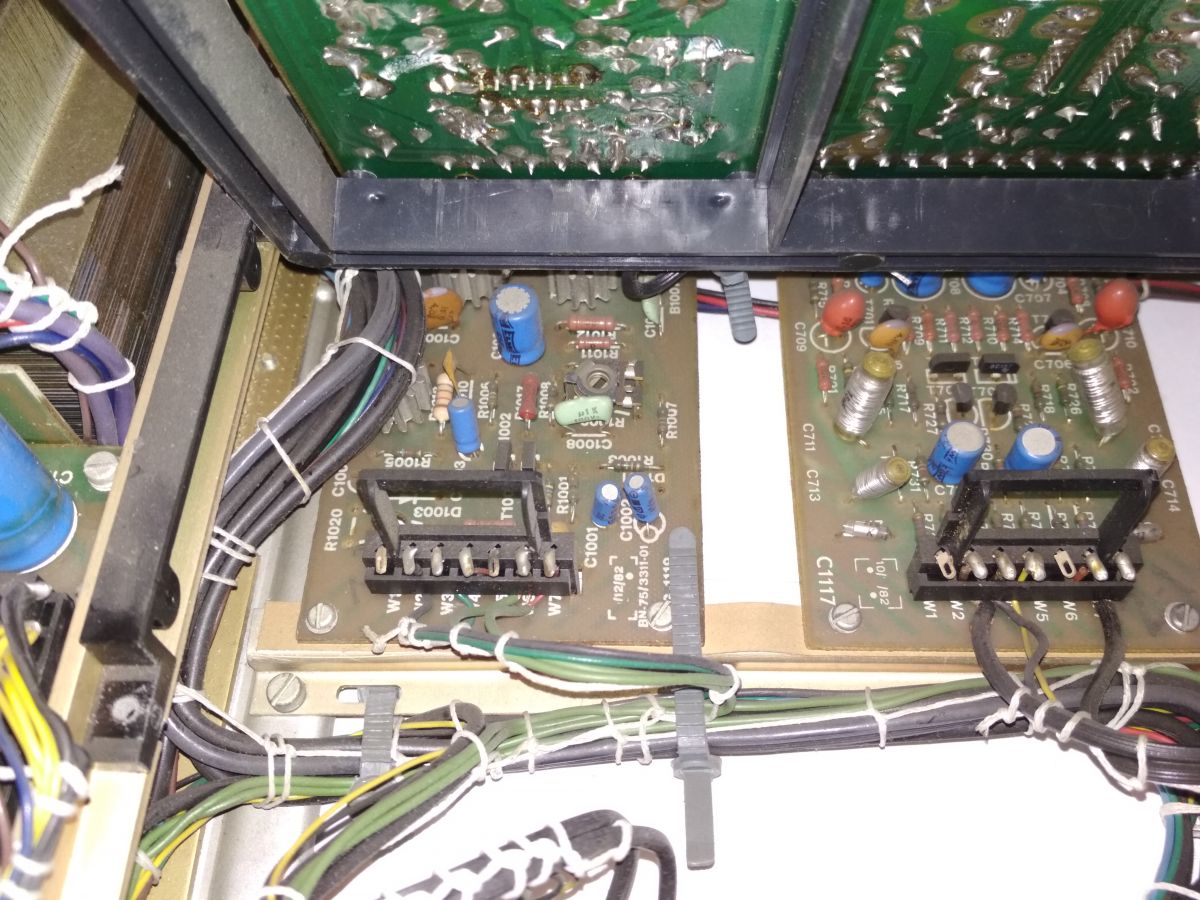

    Nie wszędzie jednak producent pokusił się na zastosowanie wtyczek. W niektórych miejscach jedynym sposobem demontażu pozostaję rozlutowanie przewodów.
    Wnętrze amplitunera Radmor 5102-TE

    Większość płytek z zieloną soldermaską, chociaż spotkamy i takie które wyglądem przypominają te wykonywane współcześnie w domowych warunkach.:)
    Wnętrze amplitunera Radmor 5102-TE Wnętrze amplitunera Radmor 5102-TE

    Do wielu potencjometrów montażowych, nastawnych mamy dostęp bez konieczności demontażu czegokolwiek. Kapryśne bywają najczęściej potencjometry wieloobrotowe programatora. Regeneracja raczej nie pomaga. Najkorzystniejsza byłaby wtedy ich wymiana na "nowe".
    Wnętrze amplitunera Radmor 5102-TE Wnętrze amplitunera Radmor 5102-TE Wnętrze amplitunera Radmor 5102-TE

    Pozostałe potencjometry, mimo upływu lat, w prezentowanych egzemplarzu działają jeszcze prawidłowo.
    Wnętrze amplitunera Radmor 5102-TE Wnętrze amplitunera Radmor 5102-TE

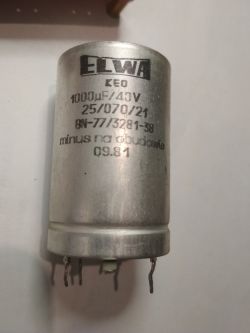

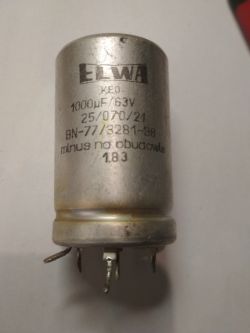

    Kondensatory elektrolityczne zastosowane w sprzęcie to oczywiście Elwa.
    Wnętrze amplitunera Radmor 5102-TE Wnętrze amplitunera Radmor 5102-TE Wnętrze amplitunera Radmor 5102-TE

    Pokusiłem się o pomiary.
    Wnętrze amplitunera Radmor 5102-TE Wnętrze amplitunera Radmor 5102-TE
    Wnętrze amplitunera Radmor 5102-TE Wnętrze amplitunera Radmor 5102-TE
    Jak widać po oznaczeniach i wyglądzie zastosowano elementy z różnych lat produkcji. Pojemność wyraźnie inna między sobą.

    Aluminiowy korpus z powodzeniem robi za chłodzenie.
    Wnętrze amplitunera Radmor 5102-TE

    Z tyłu urządzenia wyprowadzono radiator końcówek mocy. Charakterystyczne dla tamtego okresu złącza głośnikowe i audio typu DIN. Prezentowana wersja posiada także możliwość podłączenia opcjonalnego korektora barwy dźwięku. Jeśli go nie używamy nie możemy zapomnieć o wpięciu w to miejsce specjalnej zworki.
    Wnętrze amplitunera Radmor 5102-TE Wnętrze amplitunera Radmor 5102-TE Wnętrze amplitunera Radmor 5102-TE

    Myślę, że na temat tego sprzętu można by pisać bardzo, bardzo długo. Ja tutaj przedstawiam raczej tylko namiastkę tego, skupiając się głównie na budowie i niektórych rozwiązaniach jakie panowały około 40 lat temu....:) Niektórzy ten sprzęt kochają, inni wcale nie darzą sympatią. Jak we wszystkim zdania są podzielone. Długo można by dyskutować na takie tematy jak np: jakośc brzmienia, obligatoryjna wymiana kondensatorów, czyszczenie wszystkich styków czy np. prymitywny efekt „quasi quadro”. Sprzęt jednak chyba lubiany przez serwisantów z uwagi na swoją konstrukcję, zapasy magazynowe i to, że ciągle jest w cenie.
