Jest to układ hybrydowy, w którym znajduje się piec na ekogroszek oraz bufor wodny o pojemności 200litrów, układ dodatkowo służy do grzania wody COUW, oraz chłodzenia w lato za pomocą klimakonwektorów.
Pompa o współczynniku COP 3.26 na R32 2,2Kg.
Zawory Emersona EX4 dla obwodu B i EX5 dla obwodu A, na silnikach krokowych 750 step, 450MHz drugi zawór rozprężny na bajpasie- uzysk wydajności około 8%

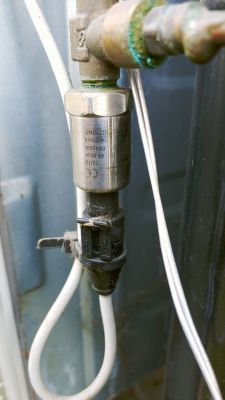

Przetworniki ciśnienia 4-20mA jeden 30.0 bara dla obwodu A z czujnikiem temperatury NTC10K.
Drugi 44.8 bara dla obwodu B z czujnikiem temperatury NTC 10K.
Grzałka kartera.
2 wentylatory po 0.92A.
Zwór 4 drogowy.
3 czujniki temperatury NTC 10K typ 10(Carela).
5 czujników temperatury PT1000.
Falownik sprężarki
Falownik parownika
Presostat HP i LP.
Słowniki trójdrogowe rozdzielające tryby pracy grania CO czy COUW lub chłodzenia w czasie lata.

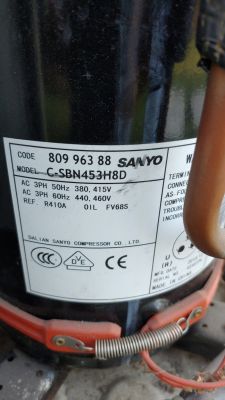

Sprężarka Sanyo 4.5 kW trójfazowa.
Wymiennik RAH 34 gaz /woda 25 kW. Ciśnienie robocze 32 bary, ciśnienie testowe 47 bar
Driver zaworów rozprężnych Carel EVD Tvin Evolution.

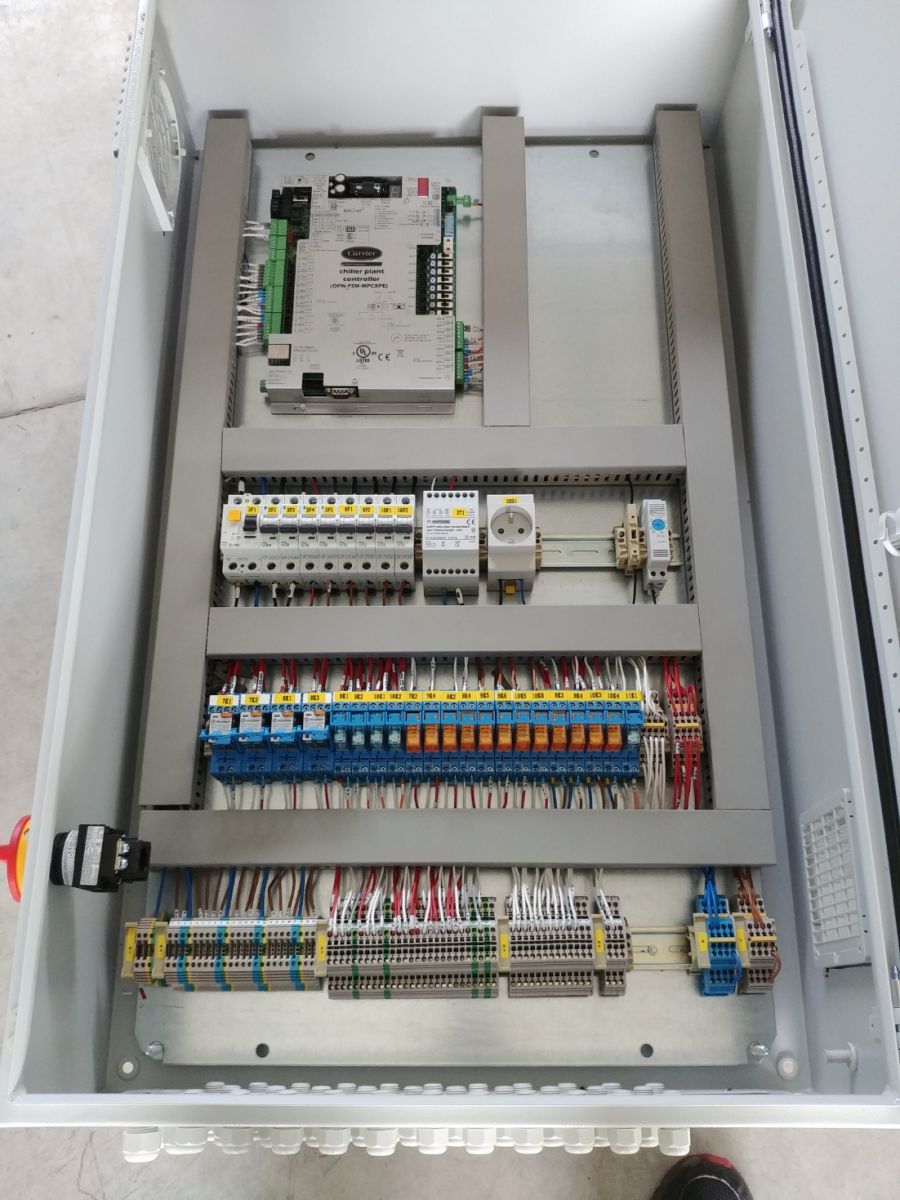

Sterownik pomocniczy Carel CPCO HiEnd
Sterowanie w pełni zintegrowane z piecem i bojlerem.
Aktualnie w domu mam kilka trybów pracy.
Przegrzanie jest utrzymywane na poziomie 1-4K, pompa mierzyłem na wykresie Moliera.
Koszty
PC AIRCOLL 18kW- 2000zł
Sterowniki Crel EVD TWIN 900zł- nowy
Panel Carel EVD 300zł-Używany
Moduł roższezeń Carel CPCO 600- nowy
Wymiennik 850zł
Styczniki i reszta aparatów 500zł
Falownik 100zł 1F
Falownik 400zł 3F
Budynek ma 200mk.
Obliczone zapotrzebowanie na ciepło przy 0stopi to 3KW
W lato patrząc na układ hydrauliczny bufo jest zmieniany na magazyn wody lodowej.
Temperatura jest utrzymywana powyżej punktu rosy plus 2 stopnie aby rury się nie szroniły mimo że są izolowane
Temperatura zasilania grzejników jest wyliczona z krzywej grzewczej i waha się od 30 do 38 stopni. Piec pracuje w kilku trybach, temperatura w budynku oraz temperatura w termie jest zmienna zależnie od pory dnia.
W minioną zimę przy -20 stopni temperatura na tradycyjne grzejnik była podawana 40stopni budynek jest dobrze izolowany
Są aktualnie zamontowanie dwa FanCoile jeden o mocy 3.5KW drugi o mocy 1.5KW i służą do chłodzenia jak i grzania, mogą pracować w trybie aktywnym jak i pasywnym.
Układ hydrauliczny.
Dodatkowe fotki

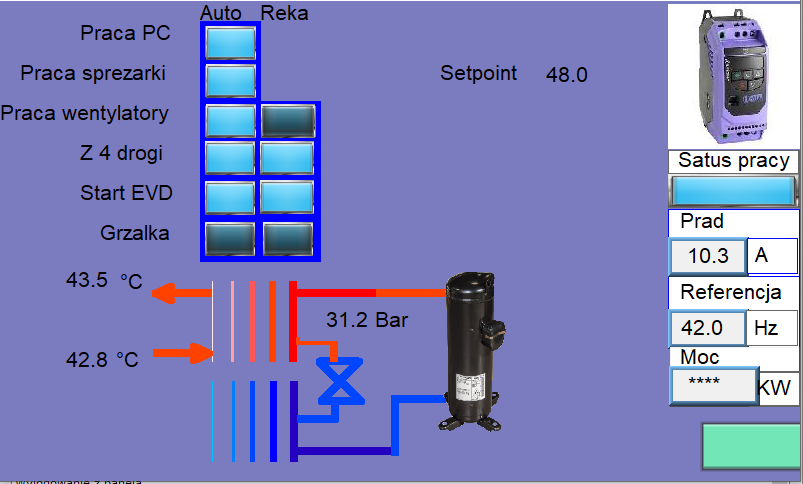

Szczątkowy program
Schemat będzie jak ukończę i hydrauliczny oraz elektryczny. Brak czasu
Część schematu
Teraz do czego służy ten by-pass gorącego gazu, wielu specjalistów na forum nie widzi dla niego zastosowania i uważa że nie zwiększa wydajności. Więc są wpisy w stylu "w pompie ciepła to nic nie da" to reklama a producenci kłąmią. Przypomnę że wydajność roczna to nie moc.
Ja nie jestem chłodniarzem ale wytłumaczę to tak.
Mój parownik jest na zewnątrz ma przepływ 1700m3/h jeden z kolegów napisał że gaz przy 7barach ma 0 stopni i jest wciąż gazem.
No tak ale w tej temperaturze woda zamarza.
Jak wspominałem 1700m3/h przy tem. 5 stopni i 90% wilgotności daje DevPoint j 3.5stopnia i 5 gram wody na metr sześcienny powietrza.
Aby woda się nie od kropliła na lamelach przepływ powietrza musi być większy jak 3.5ms, ale przeliczając mój parownik uzysk jest 1.5ms co za tym idzie woda pozostaje na lamelach i rozpoczyna się obladzanie parownika. Skoro nie ma odparowania zaczynają dostawać się krople czynnika do sprężarki i tu zdajmy sobie pytanie jak odtajać parownik. No ale znając teromdynamikę zobaczymy że EEV się zamyka obniżając ciśnienie ssania i mimo oblodzenia energia jest odbierana dosłownie z lodu, zmiana trybu grzania na chłodzenie za pomocą zawory 4 drogi totalna strata energii, którą daliśmy do zbiornika buforowego, odtajanie wentylatorami- czasochłonna i nieefektywna, no i 3 sposób odtajanie gorącym gazem i to jest zysk czasu i energii (to jest te 8%).
Polecam zachodnią literaturę.
A po sezonie grzania, odtajanie trwa 90s i energia nie jest utracona ze względu że bajpas ma mniejszy przepływ niż zawór główny otwierają się na 100% i 10%, wzrasta ciśnienie temperatura parownika dla usunięcia wody z lamel wentylatory obniżają obroty do 40%.
Mogę więcej opisać jak i co się dzieje z gazami i cieczą.
Pompa o współczynniku COP 3.26 na R32 2,2Kg.
Zawory Emersona EX4 dla obwodu B i EX5 dla obwodu A, na silnikach krokowych 750 step, 450MHz drugi zawór rozprężny na bajpasie- uzysk wydajności około 8%
Przetworniki ciśnienia 4-20mA jeden 30.0 bara dla obwodu A z czujnikiem temperatury NTC10K.
Drugi 44.8 bara dla obwodu B z czujnikiem temperatury NTC 10K.
Grzałka kartera.
2 wentylatory po 0.92A.
Zwór 4 drogowy.
3 czujniki temperatury NTC 10K typ 10(Carela).
5 czujników temperatury PT1000.
Falownik sprężarki
Falownik parownika
Presostat HP i LP.
Słowniki trójdrogowe rozdzielające tryby pracy grania CO czy COUW lub chłodzenia w czasie lata.
Sprężarka Sanyo 4.5 kW trójfazowa.
Wymiennik RAH 34 gaz /woda 25 kW. Ciśnienie robocze 32 bary, ciśnienie testowe 47 bar
Driver zaworów rozprężnych Carel EVD Tvin Evolution.
Sterownik pomocniczy Carel CPCO HiEnd
Sterowanie w pełni zintegrowane z piecem i bojlerem.
Aktualnie w domu mam kilka trybów pracy.
Przegrzanie jest utrzymywane na poziomie 1-4K, pompa mierzyłem na wykresie Moliera.
Koszty
PC AIRCOLL 18kW- 2000zł
Sterowniki Crel EVD TWIN 900zł- nowy
Panel Carel EVD 300zł-Używany
Moduł roższezeń Carel CPCO 600- nowy
Wymiennik 850zł
Styczniki i reszta aparatów 500zł
Falownik 100zł 1F
Falownik 400zł 3F
Budynek ma 200mk.
Obliczone zapotrzebowanie na ciepło przy 0stopi to 3KW
W lato patrząc na układ hydrauliczny bufo jest zmieniany na magazyn wody lodowej.
Temperatura jest utrzymywana powyżej punktu rosy plus 2 stopnie aby rury się nie szroniły mimo że są izolowane
Temperatura zasilania grzejników jest wyliczona z krzywej grzewczej i waha się od 30 do 38 stopni. Piec pracuje w kilku trybach, temperatura w budynku oraz temperatura w termie jest zmienna zależnie od pory dnia.
W minioną zimę przy -20 stopni temperatura na tradycyjne grzejnik była podawana 40stopni budynek jest dobrze izolowany
Są aktualnie zamontowanie dwa FanCoile jeden o mocy 3.5KW drugi o mocy 1.5KW i służą do chłodzenia jak i grzania, mogą pracować w trybie aktywnym jak i pasywnym.
Układ hydrauliczny.
Dodatkowe fotki
Szczątkowy program
Schemat będzie jak ukończę i hydrauliczny oraz elektryczny. Brak czasu
Część schematu
Teraz do czego służy ten by-pass gorącego gazu, wielu specjalistów na forum nie widzi dla niego zastosowania i uważa że nie zwiększa wydajności. Więc są wpisy w stylu "w pompie ciepła to nic nie da" to reklama a producenci kłąmią. Przypomnę że wydajność roczna to nie moc.
Ja nie jestem chłodniarzem ale wytłumaczę to tak.
Mój parownik jest na zewnątrz ma przepływ 1700m3/h jeden z kolegów napisał że gaz przy 7barach ma 0 stopni i jest wciąż gazem.
No tak ale w tej temperaturze woda zamarza.
Jak wspominałem 1700m3/h przy tem. 5 stopni i 90% wilgotności daje DevPoint j 3.5stopnia i 5 gram wody na metr sześcienny powietrza.
Aby woda się nie od kropliła na lamelach przepływ powietrza musi być większy jak 3.5ms, ale przeliczając mój parownik uzysk jest 1.5ms co za tym idzie woda pozostaje na lamelach i rozpoczyna się obladzanie parownika. Skoro nie ma odparowania zaczynają dostawać się krople czynnika do sprężarki i tu zdajmy sobie pytanie jak odtajać parownik. No ale znając teromdynamikę zobaczymy że EEV się zamyka obniżając ciśnienie ssania i mimo oblodzenia energia jest odbierana dosłownie z lodu, zmiana trybu grzania na chłodzenie za pomocą zawory 4 drogi totalna strata energii, którą daliśmy do zbiornika buforowego, odtajanie wentylatorami- czasochłonna i nieefektywna, no i 3 sposób odtajanie gorącym gazem i to jest zysk czasu i energii (to jest te 8%).
Polecam zachodnią literaturę.
A po sezonie grzania, odtajanie trwa 90s i energia nie jest utracona ze względu że bajpas ma mniejszy przepływ niż zawór główny otwierają się na 100% i 10%, wzrasta ciśnienie temperatura parownika dla usunięcia wody z lamel wentylatory obniżają obroty do 40%.
Mogę więcej opisać jak i co się dzieje z gazami i cieczą.
