Domofon Miwi 1132 - ZAMIAST DZWONKA - CHCĘ ŚWIATŁO

05 Sie 2020 11:02 819 22
  • Poziom 3  

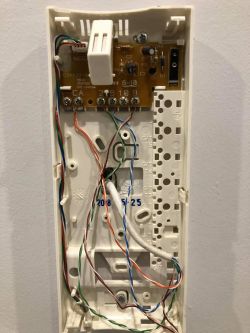

    Witam, mam domofon MIWI 1132. jak na rysunku. Wszystko podobno działa dobrze bo jest nowe - domofon dzwoni ale jestem osobą głuchą i zupełnie dzwonka nie słyszę.

    Potrzebuję przerobić ( dorobić ) ten domofon, żeby zamiast dźwięku ( lub równolegle ) pojawiał się także sygnał świetlny.
    Proszę o pomoc w dwóch etapach ( chociaż w jednym )

    1.
    Chciałbym podłączyć coś ( i gdzieś ) jakiś mały nadajnik radiowy, który uruchomiłby się równolegle z sygnałem dziękowym ( lub bez niego) Czyli gdzie i jak miałbym taki nadajnik radiowy podłączyć, żeby on się wzbudził i wysłał sygnał do odbiornika ???

    2.
    Może ktoś by mi też mógł dalej podpowiedzieć jak ten wysłany sygnał złapać i sprawić, żeby zamknął obwód z żarówką.
    Chodzi też o to, żeby obwód z żarówką mógł znajdować się w innym pomieszczeniu, żeby żarówka nie musiała być umieszczona na kablu przy słuchawce domofomu

    3.
    A może ktoś ma jeszcze inny / lepszy pomysł na zamianę sygnału dźwiękowego z domofonu na sygnał świetlny.

    Bardzo będę wdzięczny za wszystkie podpowiedzi, gdyż ułatwi mi to życie.
    Z góry dziękuję
    Krzysztof Kwiatkowski





    Domofon Miwi 1132 - ZAMIAST DZWONKA - CHCĘ ŚWIATŁO
  • Pomocny post
    Poziom 40  
    huashiwei napisał:
    Proszę o pomoc w dwóch etapach ( chociaż w jednym )
    1.
    Chciałbym podłączyć coś ( i gdzieś ) jakiś mały nadajnik radiowy, który uruchomiłby się równolegle z sygnałem dziękowym ( lub bez niego) Czyli gdzie i jak miałbym taki nadajnik radiowy podłączyć, żeby on się wzbudził i wysłał sygnał do odbiornika ???
    Pilota ze sterowania radiowego zamontować w domofonie.
    Pilot sterowany małym przekaźnikiem zasilanym z sygnału.
    Odbiornik sterownia radowego razem z zasilaczem umieść tam gdzie chcesz.
    Odbiornik ma przekaźniki - przekaźnikiem będzie sterował żarówkę.

    Osoby niesłyszące mają lepsze urządzenia.
    Bezprzewodowe z lampami błyskowymi. Lampa błyskowa jest lepiej widoczna niż żarówka. Oświetla całość pomieszczenia światłem odbitym.
    Dzwonek z domofonu odbierają mikrofonem. Bez ingerencji w domofon.
    Widziałem takie sprzęty u osób niesłyszących.
  • Pomocny post
    Poziom 33  
    Sygnał dzwonienia przekaźnika raczej nie wyzwoli. Prędzej transoptor.

    Pomiędzy zaciskiem CA i zaciskiem 6 pojawia się sygnał wywołania. Można spróbować zaświecić nim diodę transoptora PC814. Z kolei złącze kolektor-emiter transoptora wykorzystać do wyzwolenia dowolnego nadajnika radiolinii, np. U2HR Elmesa z nadajnikiem MTX, który zasilany jest baterjnie w związku z czym nie będzie wymagał zasilacza do unifonu.

    Odbiornik skonfigurowany w tryb pracy monostabilnej będzie mógł powodować mruganie żarówki w takt dzwonienia.
  • Pomocny post
    Poziom 40  
    teskot napisał:
    Sygnał dzwonienia przekaźnika raczej nie wyzwoli. Prędzej transoptor.
    Wyzwoli kolego, tylko przekaźnik o prądzie cewki 5mA.
  • Poziom 33  
    Poproszę o konkretny przykład przekaźnika z cewką 12-15V, który zadziała przy 5mA.
  • Poziom 34  
    Może sprawdzić coś od firmy Orno, np. DZWONEK DLA OSÓB GŁUCHONIEMYCH z SYGNALIZACJĄ OPTYCZNĄ. Jak jest wolna para przewodów (przewód 4x2x..) to mała przeróbka przycisku i może działać. Zaletą jest to że odbiornik jest mobilny, ma lampę stroboskopową i można przenosić wszędzie tam gdzie jest gniazdko.
  • Specjalista Domofony
    huashiwei napisał:
    mam domofon MIWI 1132. jak na rysunku. Wszystko podobno działa dobrze bo jest nowe - domofon dzwoni ale jestem osobą głuchą i zupełnie dzwonka nie słyszę.

    Potrzebuję przerobić ( dorobić ) ten domofon, żeby zamiast dźwięku ( lub równolegle ) pojawiał się także sygnał świetlny.


    Popatrz na coś takiego:
    https://www.youtube.com/watch?v=QUL_nZjdEcc

    Pozdrawiam
  • Pomocny dla użytkowników
    Ciekawe jak długo to działa po jednym krótkim naciśnięciu dzwonka, bo te mignięcia lampy są raczej rzadkie.
  • Specjalista Domofony
    zybex napisał:
    Ciekawe jak długo to działa po jednym krótkim naciśnięciu dzwonka, bo te mignięcia lampy są raczej rzadkie.


    Nie mam pojęcia, na oczy tego nie widziałem, znam to tylko z Internetu. Cena zabójcza :)

    Pozdrawiam
  • Poziom 40  
    teskot napisał:
    Poproszę o konkretny przykład przekaźnika z cewką 12-15V, który zadziała przy 5mA.
    DSS41A12.
  • Poziom 13  
    Pomysł z przekaźnikiem jak najbardziej prawidłowy - na tej zasadzie działa też oryginalny wtórnik wywołania z Urmetu, nr katalogowy 788/22 - pasuje do unifonów 1132, tylko ma dwie wady - cenę i małą obciążalność wyjścia.
  • Poziom 33  
    Zaproponowany przekaźnik ma cewkę o rezystancji 1kΩ i gwarantowane napięcie załączenia na poziomie niecałych 9V. Zatem powinien go wyzwolić prąd na poziomie 9mA. Można spróbować. Oczywiście stykowi tego przekaźnika też bym nie ufał zbytnio w zakresie przenoszonych obciążeń. Ale może on sterować cewką większego przekaźnika czy bramką triaka, który to dopiero załączy właściwy element wykonawczy.
  • Pomocny dla użytkowników
    Jeżeli już mowa o triaku, to lepiej zastosować optotriak zamiast przekaźnika. Firma Laskomex produkuje moduł PW-1, który zamienia sygnał wywołania na sterowanie dowolnym odbiornikiem za pomocą triaka.
  • Poziom 40  
    teskot napisał:
    Zaproponowany przekaźnik ma cewkę o rezystancji 1kΩ i gwarantowane napięcie załączenia na poziomie niecałych 9V. Zatem powinien go wyzwolić prąd na poziomie 9mA.
    Masz taki przekaźnik - mierzyłeś ?
    Zmierz to się przekonasz jaki prąd go wyzwala.
    teskot napisał:
    Oczywiście stykowi tego przekaźnika też bym nie ufał zbytnio w zakresie przenoszonych obciążeń.
    On ma tylko zewrzeć styki pilota zdalnego sterowania.(post #1)
  • Poziom 33  
    Cytat:
    Masz taki przekaźnik - mierzyłeś ?
    Zmierz to się przekonasz jaki prąd go wyzwala


    Nie mam, nie mierzyłem. Poszukując konkretnego rozwiązania opieram się na nocie katalogowej producenta danego elementu, a nie na zasadzie: A, może zadziała przy niższym.
    Pewnie zadziała. 10 razy, 20, 50, a później nie zadziała 3 razy. Nie rozumiem skąd upór przy przekaźnikach, które są elementem mechanicznym, a więc podlegającym zużyciu i ogólnie niedoskonałym.
  • Poziom 40  
    teskot napisał:
    Nie mam, nie mierzyłem. Poszukując konkretnego rozwiązania opieram się na nocie katalogowej producenta danego elementu , a nie na zasadzie: A, może zadziała przy niższym.
    .
    Wiec nie pisz "elektroniku od katalogu". Od wielu lat używam tych przekaźników. I mierzyłem je wielokrotnie. Teraz też.
    Sygnał wywołania - to napięcie 12-14VV o wydolności ponad 100mA.
    Więc o co się czepiasz ?
    teskot napisał:
    Nie rozumiem skąd upór przy przekaźnikach
    Bo transoptor da bardzo dużo impulsów.
    teskot napisał:
    które są elementem mechanicznym, a więc podlegającym zużyciu i ogólnie niedoskonałym.
    Pozwalają załączać 300mA. Transoptorem tego nie zrobisz.
    Nie pisz o zużyciu przy niewielkich prądach - za dużo się kolega naczytał.
    Domofony analogowo-cyfrowe na tych przekaźnikach działają bezawaryjnie 20 lat - mało ?
    To są przekaźniki kontaktronowe.
    Wiele central domofonowych - kolego teskot - posiada przekaźniki do załączania elektrozaczepu.(prąd 1A)
    Także szyfratory, i inne układy kontroli dostępu posiadają przekaźniki.
  • Poziom 28  
    huashiwei napisał:
    Witam, mam domofon MIWI 1132. jak na rysunku.

    huashiwei napisał:
    Chodzi też o to, żeby obwód z żarówką mógł znajdować się w innym pomieszczeniu, żeby żarówka nie musiała być umieszczona na kablu przy słuchawce domofomu

    huashiwei napisał:
    Potrzebuję przerobić ( dorobić ) ten domofon, żeby zamiast dźwięku ( lub równolegle ) pojawiał się także sygnał świetlny.


    Nie musisz nic przerabiać, do Twojego unifonu MIWI URMET 1132 jest dedykowany gotowy moduł, „Uniwersalny miniaturowy wtórnik wywołania - Urmet 788/22”, pisze o tym też Kol. „cinepi”
    https://allegro.pl/oferta/uniwersalny-miniaturowy-wtornik-wywolania-788-22-7485532845
    http://urmet.com.pl/INSTRUKCJE/788_22_INSTRUKCJA.pdf = 7 str. szczegółowy opis podłączeń.

    W systemach analogowych wtórnik wywołania nie musi być zasilany (do załączenia jego cewki przekaźnika wystarczy sygnał podawany z generatora w unifonie 1132).
    Dołożysz jedynie do Urmet 788/22 na wyjściu jego przekaźnika, podpinasz w szereg elektroniczny „policyjny” kogut fioletowy z dodatkowym zasilaczem na 12V. Zdolność łączeniowa wbudowanego przekaźnika to 1A przy 24V. (styki winny wystarczyć)
    lub
    Dołożysz do Urmet 788/22 dodatkowy przekaźnik separujący napięcie od żarówki 230 V AC, (najlepiej żarówki stroboskopowej, albo co innego).
  • Poziom 3  
    Zatem - Zakupiłem stycznik na 12 V prądu zmiennego, który kieruje obwodem na 3 V zasilającymi pilot zdalnego sterowania.
    Sprawdziłem działania stycznika za pomocą transformatora dającego na wyjściu 12 AC

    Problemy mam takie.
    1.
    - Po podłączeniu równoległym do słuchawki MIWI 1132 ( podłączyłem do zacisków CA oraz 10 ) rozumiem, że nie ma znaczenia czy zacisk 10 czy nr 6
    Wynik jest taki że nie mam, żadnego efektu. To znaczy wydaje mi się że cewka stycznika nie jest zamykana. Ale Domofon dzwoni przy wciśniętym przycisku.

    2.
    Sprawdziłem, że na wyjściu styk CA oraz 10 w przypadku naciśnięcia przycisku wywoływania, nie pojawia się napięcie. Albo go nie umiem zmierzyć. Podejrzewam jednak, że tak czy inaczej styki stycznika nie są zwierane.

    Teraz nie wiem zupełnie. Czy, źle dokonuję pomiaru, czy jest zły stycznik, czy źle podłączyłem, czy słuchawka domofonowa jest nie dobra.
    Nie wiem gdzie jest problem.

    Uprzejmie proszę o wskazówki. Dziękuję.
    Krzysztof Kwiatkowski
  • Poziom 40  
    huashiwei napisał:
    Zatem - Zakupiłem stycznik na 12 V prądu zmiennego, który kieruje obwodem na 3 V zasilającymi pilot zdalnego sterowania.
    Wynik jest taki że nie mam, żadnego efektu.
    Zalecał ktoś na forum zakup takiego stycznika ?
    Jak robisz po swojemu nie stosujesz się do wskazówek kolegów z forum to tak jest.
    huashiwei napisał:
    Uprzejmie proszę o wskazówki.
    Wskazówki już dostałeś, ale zignorowałeś.
  • Poziom 3  
    cinepi napisał:
    Pomysł z przekaźnikiem jak najbardziej prawidłowy - na tej zasadzie działa też oryginalny wtórnik wywołania z Urmetu, nr katalogowy 788/22 - pasuje do unifonów 1132, tylko ma dwie wady - cenę i małą obciążalność wyjścia.


    Dziękuję za wskazówkę. ( ponieważ jestem mocno zielony w tym temacie, to Mam takie pytania).

    1. Czy temu wtórnikowi wystarczy podłączenie wjścia w CA w domofornie z CH + na wtórniku
    oraz wyjście masa 10 lub 6 na domofonie z CH- na domofornie
    Czy to wystarczy. ?

    Czy ten wtórnik będzie wymagał zasilenia 12 V?
    Gdzie w domofonie znaleźć wyjście zasilenia na 12 V

    Dzięki

    Dodano po 13 [minuty]:

    CYRUS2 napisał:
    huashiwei napisał:
    Zatem - Zakupiłem stycznik na 12 V prądu zmiennego, który kieruje obwodem na 3 V zasilającymi pilot zdalnego sterowania.
    Wynik jest taki że nie mam, żadnego efektu.
    Zalecał ktoś na forum zakup takiego stycznika ?
    Jak robisz po swojemu nie stosujesz się do wskazówek kolegów z forum to tak jest.
    huashiwei napisał:
    Uprzejmie proszę o wskazówki.
    Wskazówki już dostałeś, ale zignorowałeś.



    Zrobiłem "po swojemu" tylko i wyłącznie dlatego, że mimo wskazówek, i wyjaśnień ja w ciąż nie dokładnie wiem o co chodzi.
    Zastosowałem taki przekaźnik

    Domofon Miwi 1132 - ZAMIAST DZWONKA - CHCĘ ŚWIATŁO

    bo dostałem taką poradę poza forum.

    Czy on się nie nadaje? Nie mam pojęcia?

    Czy przekaźnik DSS41A12 załatwi sprawę ?

    A dlaczego na zaciskach CA i 6 w czasie naciskania przycisku domofonu nie widzę napięcia ?

    Będę wdzięczny za pomoc.

    Dodano po 13 [minuty]:

    CYRUS2 napisał:
    huashiwei napisał:
    Zatem - Zakupiłem stycznik na 12 V prądu zmiennego, który kieruje obwodem na 3 V zasilającymi pilot zdalnego sterowania.
    Wynik jest taki że nie mam, żadnego efektu.
    Zalecał ktoś na forum zakup takiego stycznika ?
    Jak robisz po swojemu nie stosujesz się do wskazówek kolegów z forum to tak jest.
    huashiwei napisał:
    Uprzejmie proszę o wskazówki.
    Wskazówki już dostałeś, ale zignorowałeś.


    Czy w domofonie między zaciskiem "CA" i masą nr 6 - czy tam jest napięcie przemienne czy stałe.?
    Wywnioskowałem że zmienne. Czy tak?

    Widzę, że DSS41A12 ma Coil Voltage 12VDC , Czy to oznacza, że cewka wymaga prądu zmiennego?

    Proszę o poradę i naprowadzenie mnie.
    Dziękuję.
    KK

    Dodano po 1 [godziny] 20 [minuty]:

    Gdzie szybko i sprawnie można kupić taki przekaźnik?


    DSS41A12 RELAY

    Dzięki
  • Specjalista Domofony
    huashiwei napisał:
    cinepi napisał:
    Pomysł z przekaźnikiem jak najbardziej prawidłowy - na tej zasadzie działa też oryginalny wtórnik wywołania z Urmetu, nr katalogowy 788/22 - pasuje do unifonów 1132, tylko ma dwie wady - cenę i małą obciążalność wyjścia.


    Dziękuję za wskazówkę. ( ponieważ jestem mocno zielony w tym temacie, to Mam takie pytania).

    1. Czy temu wtórnikowi wystarczy podłączenie wjścia w CA w domofornie z CH + na wtórniku
    oraz wyjście masa 10 lub 6 na domofonie z CH- na domofornie
    Czy to wystarczy. ?


    Tak, ale to jest idealne rozwiązanie, gdy generator jest dobrej mocy (sprawna centralka i "czysta", dobra linia). Wtedy taki przekaźnik powinien zadziałać i podpowiedź kol. cinepi jest tu jak najbardziej trafna.
    Trzeba tylko wiedzieć, że przekaźnik da "tylko" styk o obciążalności 1A przy np. 24V, więc bezpośrednio z tego przekaźnika nie załączysz lampy na 230V. Tu trzeba sobie coś jeszcze zbudować np. żaróweczkę na 12V, ale to wymaga dodatkowego zasilacza.

    Gdyby przekaźnik tak podłączony jak wyżej nie zadziałał, to trzeba robić kolejne kroki opisane w instrukcji w pkt. 4 c. (str. 3):
    https://urmet.com.pl/INSTRUKCJE/788_22_INSTRUKCJA.pdf

    Pozdrawiam
  • Poziom 3  
    Tak wiem. Do wtórnika podłączę obwód pilota zdalnego zasilanego baterią 3V więc chyba wszystko będzie dobrze.
    Serdeczne dzięki.
    KK
