Wnętrze baterii od laptopa oraz sposób na wykorzystanie starych ogniw ze środka

p.kaczmarek2 18 Sie 2020 18:28 5436 16
  • Wnętrze baterii od laptopa oraz sposób na wykorzystanie starych ogniw ze środka
    Witajcie moi drodzy
    Najpierw pokażę tutaj co znajduje się w środku typowej baterii od laptopa, a potem zaprezentuję dwa sposoby na ponowne wykorzystanie sprawnych ogniw z takiej baterii.

    Wnętrze baterii od laptopa
    Bateria została mi po zezłomowanym laptopie, który nie miał już żadnych szans na opłacalną naprawę. Baterie takie z reguły trzymają dość krótko, tracą z czasem swoją pojemność, ale to nie znaczy, że nie da się ich jeszcze wykorzystać. Część ogniw ze środka może być jeszcze sprawna nawet jeśli bateria nie jest wcale widziana przez laptopa.
    Wnętrze baterii od laptopa oraz sposób na wykorzystanie starych ogniw ze środka Wnętrze baterii od laptopa oraz sposób na wykorzystanie starych ogniw ze środka
    Bateria, która do mnie trafiła, to LIP6220QUPC SY6, 11.V 4000mAh. Na początku zdjąłem naklejkę. Pod nią widoczne były już ogniwa jakie są w środku. Tutaj było 6 ogniw:
    Wnętrze baterii od laptopa oraz sposób na wykorzystanie starych ogniw ze środka
    Przy demontażu należy uważać, by nie uszkodzić ogniw. W przypadku spięcia ogniwo może się nawet zapalić. Na początek zdjąłem plastikową pokrywę:
    Wnętrze baterii od laptopa oraz sposób na wykorzystanie starych ogniw ze środka
    Tutaj można się bawić i otwierać całość bez uszkodzenia obudowy, zwłaszcza gdy obudowa jest złożona z dwóch części:
    Wnętrze baterii od laptopa oraz sposób na wykorzystanie starych ogniw ze środka
    Ale sama obudowa raczej się nie przyda już, więc pozwoliłem sobie ją uszkodzić:
    Wnętrze baterii od laptopa oraz sposób na wykorzystanie starych ogniw ze środka
    Widzimy już co jest w środku. Typowe ogniwa 18650 Li-Ion 3.7V. Pod ich nazwą (US18650GR) można znaleźć też w sieci konkretniejsze informacje:
    Wnętrze baterii od laptopa oraz sposób na wykorzystanie starych ogniw ze środka
    Tu można też zobaczyć, jak ogniwa są podłączone do płytki z elektroniką, która również jest w obudowie:
    Wnętrze baterii od laptopa oraz sposób na wykorzystanie starych ogniw ze środka
    Wnętrze baterii od laptopa oraz sposób na wykorzystanie starych ogniw ze środka
    Warto zwrócić uwagę, że w środku układ kontrolera baterii ma też podłączony czujnik temperatury, który jest przyklejony taśmą do jednego z ogniw:
    Wnętrze baterii od laptopa oraz sposób na wykorzystanie starych ogniw ze środka
    Jednak nam się on teraz nie przyda, interesują nas tylko ogniwa. W ten sposób uzyskamy 6 sztuk w nieznanym stanie:
    Wnętrze baterii od laptopa oraz sposób na wykorzystanie starych ogniw ze środka
    Możemy jeszcze przyjrzeć się płytce:
    Wnętrze baterii od laptopa oraz sposób na wykorzystanie starych ogniw ze środka
    Tutaj widzimy czujnik temperatury który jest podpisany TH2 (obok jest drugi); ten czujnik tutaj to po prostu termistor (TH, Thermistor). Jego rezystancja jest w dużym stopniu zależna od temperatury.
    Wnętrze baterii od laptopa oraz sposób na wykorzystanie starych ogniw ze środka
    Reszta płytki, układy scalone:
    Wnętrze baterii od laptopa oraz sposób na wykorzystanie starych ogniw ze środka
    Wnętrze baterii od laptopa oraz sposób na wykorzystanie starych ogniw ze środka

    Termistor ze środka baterii
    W sumie nie planowałem tu tego pisać, ale skoro już rozebraliśmy baterię to też warto na to zwrócić uwagę.
    Wspomniany wcześniej element, termistor, służy w baterii do pomiaru temperatury ogniw a sam pomiar temperatury sprowadza się tutaj do pomiaru jego rezystancji, która zmienia się wraz z temperaturą.
    Można to łatwo zaprezentować.
    Wylutowany termistor:
    Wnętrze baterii od laptopa oraz sposób na wykorzystanie starych ogniw ze środka
    Jego rezystancja w temperaturze pokojowej:
    Wnętrze baterii od laptopa oraz sposób na wykorzystanie starych ogniw ze środka
    Jego rezystancja po nagrzaniu go mocną latarką z bliska:
    Wnętrze baterii od laptopa oraz sposób na wykorzystanie starych ogniw ze środka
    Widać duża zmianę - jak najbardziej można go użyć w naszych projektach i po prostu mierzyć jego rezystancję np. poprzez ADC z Arduino.


    Pierwsze sprawdzenie ogniw
    Część odzyskanych w ten sposób ogniw pewnie będzie już w złym stanie. Po rozebraniu baterii trzeba sprawdzić które z nich jeszcze możemy użyć. W tym celu polecam zmierzyć ich napięcie:
    Wnętrze baterii od laptopa oraz sposób na wykorzystanie starych ogniw ze środka
    2.36V, dość słabo. Raczej nie pokładałbym dużych nadziei w tym konkretnym ogniwie.
    Wnętrze baterii od laptopa oraz sposób na wykorzystanie starych ogniw ze środka

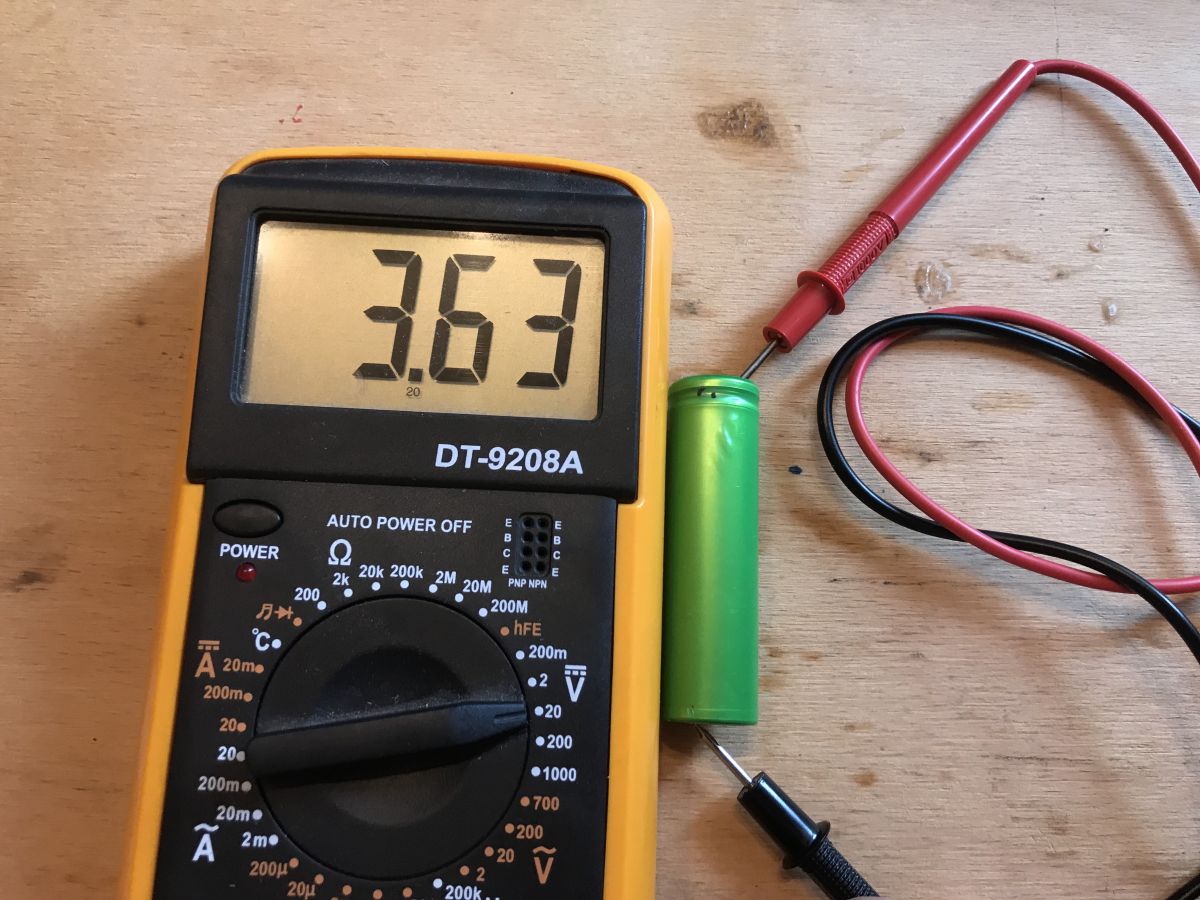

    3.7V, nieco lepiej. Te można spróbować wykorzystać.
    Ogólnie to ogniwa powinny mieć ponad te 3V, ale i tak warto potem w trakcie ładowania też sprawdzać, czy nadmiernie się nie grzeją i czy trzymają napięcie. Jeśli jest coś z nimi nie tak, to po prostu polecam oddać je do utylizacji i zostawić sobie tylko te sprawne.
    Teraz mamy już wstępnie wybrane ogniwa i można spróbować je wykorzystać.

    Sposób 1 - gotowy power bank kit
    W sieci można kupić gotowe układy power banku (układ ładowania z ochroną przed nadmiernym rozładowaniem + przetwornica do 5V w obudowie) pod ogniwa 18650. Takie zestawy nie zawierają ogniw 18650, więc są dość tanie, a ogniwa możemy wsadzić tam sami.
    Na przykład:
    Wnętrze baterii od laptopa oraz sposób na wykorzystanie starych ogniw ze środka Wnętrze baterii od laptopa oraz sposób na wykorzystanie starych ogniw ze środka
    Ogniwa z laptopa idealnie do nich pasują. W ten sposób możemy nadać im drugie życie:
    Wnętrze baterii od laptopa oraz sposób na wykorzystanie starych ogniw ze środka
    Taki powerbank jest w pełni funkcjonalny i można z niego np. ładować telefon:
    Wnętrze baterii od laptopa oraz sposób na wykorzystanie starych ogniw ze środka

    Sposób 2 - DIY, osobno układ ładowania i osobno przetwornica
    Można też sobie nieco utrudnić sprawę i zamówić z sieci osobne moduły - moduł ładowania ze złączem micro USB i przetwornicę step up ze złączem żeńskim USB.
    Do tego przykładu użyłem dwóch ogniw 18650 z innej baterii od laptopa, już wcześniej sprawdzonych:
    Wnętrze baterii od laptopa oraz sposób na wykorzystanie starych ogniw ze środka Wnętrze baterii od laptopa oraz sposób na wykorzystanie starych ogniw ze środka
    Użyłem tutaj modułu opartego o IP4056. Jego wyprowadzenia są podpisane na płytce. Po podłączeniu możemy rozpocząć proces ładowania:
    Wnętrze baterii od laptopa oraz sposób na wykorzystanie starych ogniw ze środka Wnętrze baterii od laptopa oraz sposób na wykorzystanie starych ogniw ze środka Wnętrze baterii od laptopa oraz sposób na wykorzystanie starych ogniw ze środka
    Tylko, że na tym etapie nie mamy jeszcze stabilnego 5V wyjścia. W celu uzyskania 5V użyłem osobnego modułu, tutaj opartego o CE8301:
    Wnętrze baterii od laptopa oraz sposób na wykorzystanie starych ogniw ze środka
    Warto zwrócić uwagę, że nie podłączamy obciążenia bezpośrednio do ogniwa, tylko do odpowiednich padów układu ładowania (podpisanych OUT+ oraz OUT-) - to dlatego, że on ma zabezpieczenie przeciwko nadmiernym wyładowaniem ogniwa. Po podłączeniu wszystkiego można rozpocząć ładowanie:
    Wnętrze baterii od laptopa oraz sposób na wykorzystanie starych ogniw ze środka
    Na wyjściu powinno być około 5V:
    Wnętrze baterii od laptopa oraz sposób na wykorzystanie starych ogniw ze środka
    Z tego można ładować normalnie telefon, choć ogólnie to nie polecam Wam ładowania drogiego sprzętu takimi wynalazkami.
    Wnętrze baterii od laptopa oraz sposób na wykorzystanie starych ogniw ze środka Wnętrze baterii od laptopa oraz sposób na wykorzystanie starych ogniw ze środka

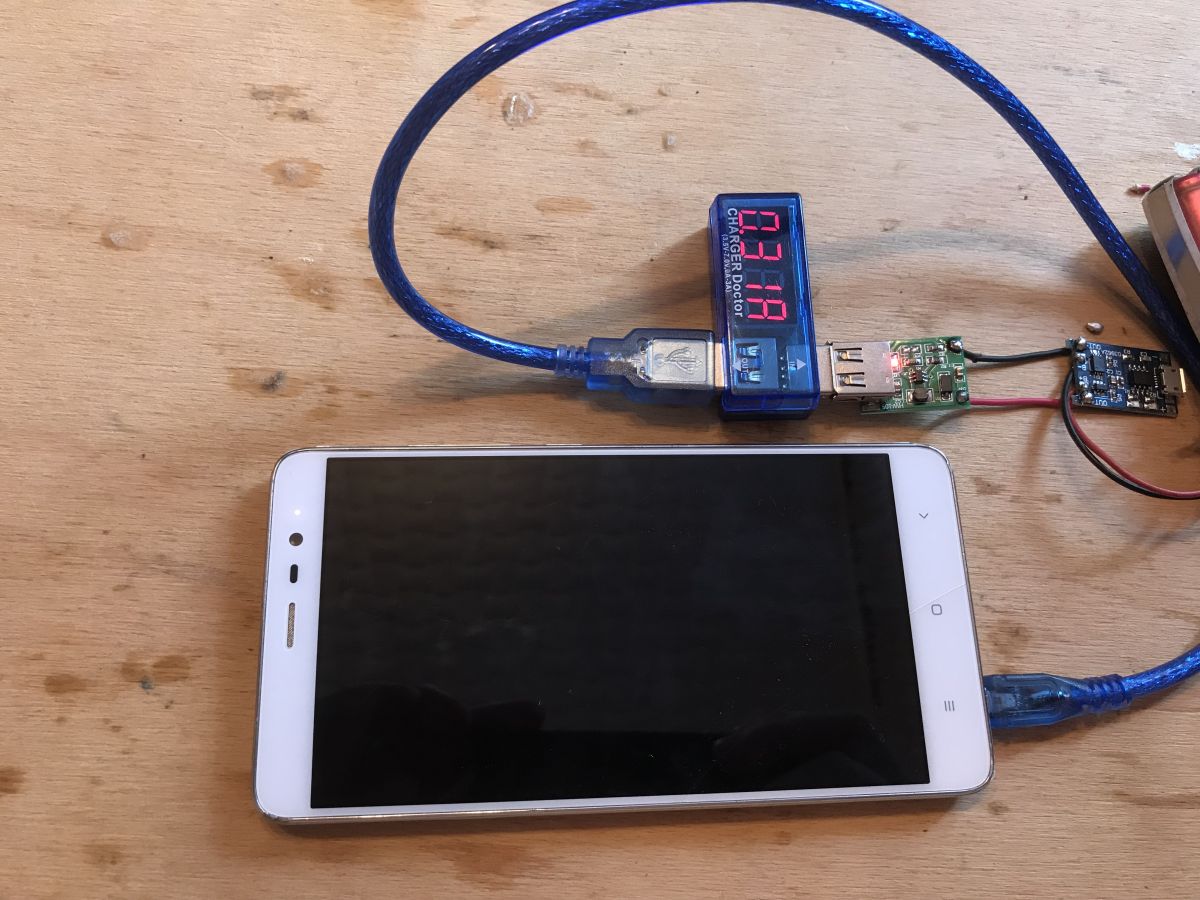

    Napięcie nie siada, telefon się ładuje. Przy 0.31A obciążenia jest 4.98V. Czyli raczej wszystko jest ok.

    Podsumowanie
    Pokazałem tu wnętrze baterii od laptopa, która jak się okazało składała się z sześciu osobnych ogniw 18650 które można potem wykorzystać.
    Pokazałem również dwa sposoby na wykorzystanie tych ogniw.
    Ogólnie uważam, że przedstawiony tu sposób wykorzystania ogniw ze starej baterii od laptopa jest bardzo prostym i przyjemnym projektem, jak najbardziej dla początkujących. Nie jest wcale wymagający a daje bardzo dużą satysfakcję. W prosty sposób możemy tak zrobić np. własną latareczkę ładowaną przez USB, albo po prostu własny powerbank.
    PS: Jak ktoś się chce nieco poważniej zacząć bawić ogniwami, to warto kupić miernik pojemności/tester ogniw, ale opisywanie tego jest już poza tym tematem, zwłaszcza że to dział przeznaczony "wnętrzom".
