Kalkulator TTL z trybem diagnostycznym

rafi8112 24 Aug 2020 02:49 28977 217
Tespol
  • Witam serdecznie wszystkich użytkowników !
    Chciałbym zaprezentować działający projekt nad którym spędziłem z grubsza pięć i pół roku, a licząc dokładniej około 6000 godzin.
    Pewnego majowego dnia roku 2014 poczułem niezrównaną chęć poznania dokładnej zasady działania dość banalnego sprzętu jakim jest kalkulator. Niby jest to proste urządzenie i tak oczywiste, że aż szkoda się nad nim rozwodzić...
    Na pierwszy rzut oka rzeczywiście można tak stwierdzić jednak czy to jest, aż tak oczywiste ?
    Pamiętam, że ta pierwsza noc była nieprzespana - nie dawały mi spokoju myśli, które tłoczno rodziły się w mojej głowie próbujące ogarnąć zasadę działania tego jakże pospolitego urządzenia. Myślałem, że z biegiem czasu te nie pohamowane zgłębienie tajemnej wiedzy samo mi wyparuje, jednak nic bardziej mylnego tak się nie stało...
    Zacząłem coraz bardziej zastanawiać się jak zbudować chociaż czterodziałaniowy kalkulator z podstawowych cegiełek logicznych bez użycia jakiegokolwiek zaawansowanego układu scalonego. Przez pierwsze tygodnie miałem różne pomysły i wymyślałem coraz bardziej zaawansowane rozwiązania.
    Zacząłem przeszukiwać internet, najpierw polskie strony, fora, itd. Nie natrafiłem praktycznie na nic oprócz jednego małego projektu:
    https://www.elektroda.pl/rtvforum/topic2456401.html
    O wiele za to było pytań dotyczących budowy takiego kalkulatora, jednak odpowiedzi innych użytkowników też nic konkretnego nie wnosiły.
    Poszedłem krok dalej i przeszukiwałem internet światowy - tu już było o wiele ciekawiej, są strony poświęcone historii elektronicznych kalkulatorów - zresztą bardzo obszerne. Z racji tego, że nie znam języka angielskiego tłumaczyłem Google translatorem na nasz ojczysty język. Analizując treść tych stron bardzo dużo się dowiedziałem o tych urządzeniach - byłem zaskoczony, że były nawet wersje lampowe, a później na wieluset tranzystorach i diodach. Zaskoczyła mnie pomysłowość ówczesnych inżynierów i byłem zdumiony, że te prehistoryczne maszyny w ogóle działały. Natrafiłem też na kalkulatory zbudowane z układów scalonych o mniejszej skali integracji, znalazłem do nich schematy, instrukcje serwisowe i instrukcje obsługi, a także na niektórych stronach internetowych były ich symulatory. Mówię sobie strzał w dziesiątkę jednak nic bardziej mylnego... Schematy były bardzo nieczytelne, nieintuicyjne i ogólnie bardzo zagmatwane, każdy kalkulator miał swoją własną oryginalną specyfikę działania w związku z czym nawet jakby udało mi się całkowicie odtworzyć dokładną zasadę działania któregoś z tych kalkulatorów, a później "przekonstruować" na specyfikę współczesnych podstawowych układów scalonych - nie czułbym się usatysfakcjonowany i w moim przekonaniu popełniłbym plagiat.
    Troszkę łatwiej było z analizą algorytmów działań matematycznych - tu też było dosyć osobliwe nazewnictwo i symbolika, a z racji tego, że nigdy w życiu w żadnym swoim projekcie nie użyłem mikroprocesora, a o programowaniu mam praktycznie zerowe pojęcie - musiałem się nauczyć tych wszystkich operandów, podstawowych przesunięć bitowych, skoków, inkrementacji i dekrementacji liczników i wielu, wielu innych. Dosyć pomocne okazały się symulatory tych starych kalkulatorów - dzięki czemu każdego dnia uczyłem się jak to sprytnie połączyć aby w końcu stworzyć swój oryginalny język maszynowy, a później go zaimplementować do własnego procesora zbudowanego z podstawowych cegiełek logicznych. Muszę przyznać, że niektóre symulatory kalkulatorów były do takiego stopnia porządnie wykonane, że nawet zawierały oryginalne błędy w liczeniu tych maszyn. Powstało kolejne wyzwanie - ich poprawa... Finalnie się to udało, a ja zyskałem jakieś tam kolejne doświadczenie. Po przeanalizowaniu kilku symulatorów - w końcu zdecydowałem się na stworzenie algorytmów liczących, które wykorzystam w swoim urządzeniu. W ramach utrwalenia swojej wiedzy rozpisałem je bardzo dokładnie na wieluset kartkach i wykorzystując zależności liczyłem na sucho zadania matematyczne. Realizując te wszystkie operacje budowałem diagramy dla każdego działania. Wiele przy tym zmieniałem i ulepszałem, a także eliminowałem oryginalne błędy.
    W między czasie opracowywałem też sprzętowe obwody, które stawały się coraz bardziej skomplikowane. Zdecydowałem się na układy z rodziny TTL gdyż mam do nich sentyment - jeszcze w podstawówce będąc w szóstej klasie chciałem skonstruować robota wykorzystującego te układy, budowa zajęła mi prawie dwa lata i okazała się całkowitą porażką między innym z tego powodu, że logiczna jedynka na wejściu to przecież to samo co wejście do niczego nie podłączone - wtedy jeszcze tego nie wiedziałem :)
    Tak jak napisałem powyżej, na samym początku chciałem skonstruować "tylko" czterodziałaniowy kalkulator jednak projekt trochę się rozrósł - dodałem dodatkowo: pierwiastek kwadratowy, potęgę kwadratową, dzielenie przez odwrotność i działania procentowe również po dalszych przemyśleniach urządzenie otrzymało jeszcze możliwość wyświetlenia liczby PI, dodatkową pamięć M, przekopiowanie wyniku do aktywnego rejestru wprowadzania, zamianę krzyżową argumentów, cofanie wprowadzonych wartości i kompleksową obsługę wartości ujemnych liczb.
    Miesiąc mijał za miesiącem, ja cały czas projektowałem logikę sterującą, która miała rozumieć mój tworzony język maszynowy, powstawała coraz bardziej opasła dokumentacja gdzie wszystko starałem się notować i opisywać.
    Gdy miałem już większą część zaprojektowaną mój serdeczny znajomy z Warszawy Pan Piekarski zasugerował mi abym dodał do tego urządzenia funkcję diagnostyczne - po przemyśleniu bardzo spodobał mi się ten pomysł choć pochłonął dodatkowe prawie 100 układów scalonych...
    Gdy miałem już wszystko gotowe na "papierze" zacząłem bardzo gruntownie analizować każdy obwód urządzenia, każde połączenie i każdą zależność między modułami (wstępnie w tamtym okresie czasu podzieliłem urządzenie na 30 modułów) oraz instrukcje algorytmów, które "zasilają" logikę kalkulatora. Zajęło mi to prawie 9 kolejnych miesięcy jednak dzięki temu wyeliminowałem około 30 błędów, które miały mniejsze bądź większe znaczenie w pracy przyszłego projektu. Równolegle z tym wszystkim zacząłem też projektować płytki w pierwszej wersji miało to być 6 płyt dwustronnych o łącznej powierzchni około 1,5m2. Dzięki temu zyskałem kolejne doświadczenie w ręcznym projektowaniu płytek PCB. Z biegiem czasu okazało się, że płytki dwustronne są za mało efektywne w stosunku do wymaganego zagęszczenie elementów, uwierzcie, że naprawdę się nagimnastykowałem prowadząc kilkanaście tysięcy ścieżek, a wśród nich tysiące przelotek. Niestety coraz bardziej węszyłem problemy bo połączenie stawały się zbyt długie, a na elementy kondycjonujące sygnały nie było po prostu już miejsca, intuicja podpowiadała mi żeby mimo wszystko porzucić ten pomysł wykorzystujący dwustronne laminaty. I tak kilka miesięcy pracy poszło się ...
    Jednak nic straconego, wiedziałem jaki muszę już stworzyć "szkielet" tego urządzenia, widziałem to wszystko w mojej wyobraźni - poszedłem na całość postanowiłem użyć płyty ośmio warstwowej - jej wymiary musiały być przynajmniej 66 na 46 centymetrów - takie było pierwsze założenie. Zabrałem się za projektowanie takiej płytki, zajęło mi to kolejne kilka miesięcy, tak naprawdę ciągle mi się coś nie podobało i nigdy nie bylem do końca zadowolony jednak w końcu musiałem ją skończyć - ostateczny jej wymiar to 72 na 50 centymetrów. Teraz wystarczyło ją wyprodukować... Wstępnie rok prędzej w tej sprawie rozmawiałem z pewną firmą z Gdańska, która jako jedyna ze wszystkich firm w Polsce do których wysyłałem zapytania była w stanie się podjąć produkcji tak wielkiej płyty oczywiście współpracując z jakąś fabryką w Chinach. Nie pozostało mi nic innego jak wysłać Gerbery tego projektu do tej firmy. Najlepsze było za kilka godzin kiedy przeglądałem swoją skrzynkę - dostałem -e-maila, że się nie podejmą tego zadania bo przy jednej sztuce i tak zrezygnuję ze względu na ogromny koszt. Myślałem, że padnę od razu na glebę, serce zaczęło mi walić jak oszalałe - będąc na samym finiszu tej okropnie długiej drogi, ktoś wylał mi na głowę kubeł zimnej wody. Nie pytajcie co się działo gdy zadzwoniłem do tej firmy próbując "delikatnie" porozmawiać o zaistniałej sytuacji... Całe szczęście przekonałem ich, że im zapłacę spodziewaną wysoką kwotę i w końcu Chińczycy mieli co robić... Płyta dotarła do mnie po około miesiącu od złożenia zamówienia, pamiętam noc poprzedzającą jej przyjście - śniły mi się sny, a to że są przezroczyste warstwy na niej, a to, że ma o wiele mniejszy wymiar, itd. Jenak ku mojej wielkiej radości kolejnego dnia płyta przyszła taka jaka być powinna, nie mogłem się nadziwić z precyzji wykonania przy tak wielkiej powierzchni. Rozpocząłem w końcu montaż, który trwał prawie trzy miesiące - też się nieźle przy tym musiałem wyginać, płyta takiej wielkości nawet o grubości 2mm po wlutowaniu wielu tysięcy elementów była bardzo niestabilna, zrobiła się bardzo ciężka, trzeba było się z nią obchodzić lepiej niż z jajkiem. Dobrze, że wykorzystałem kilkadziesiąt dystansów M2 i M3 w otworach montażowych, które trochę pomogły i trzymały płytę w ryzach.
    Gdy miałem już wlutowane wszystkie elementy, a dokładniej kilka tysięcy elementów przewlekanych, zacząłem montować układy scalone do podstawek tworząc z nich moduły urządzenia. Uruchamiałem i testowałem coraz więcej modułów - przy tak wielkim projekcie konieczne jest uruchamianie sekwencyjne aby wykryć ewentualne nieprawidłowości. Był 01.01.2020 dzień po moich 38 urodzinach około 3:30 zostały mi do uruchomiania trzy najbardziej skomplikowane moduły - poszedłem na wielkie ryzyko - wmontowałem pozostałe kilkadziesiąt układów i uruchomiłem kompleksowo urządzenie. Zacząłem coraz bardziej dokładnie je sprawdzać, coraz więcej testów przynosiło pozytywne rezultaty. Po całościowym sprawdzeniu wiedziałem już, że jest trochę błędów, które będę musiał wyeliminować jednak już prawie świtało, położyłem się spać. Błędy okazały się mniejszego i większego kalibru. Eliminowałem je przez kolejny miesiąc, najgorszy błąd był związany z pierwiastkowaniem - tu musiałem naprawdę poświęcić dużo czasu aby go wyeliminować, ironią losu było to, iż na papierze robiłem symulację na liczeniu pierwiastka z dwóch, a błąd ten dotyczył między innymi pierwiastka z cyfry 3. Przez te wszystkie lata wiele razy śniłem o tym, że jest coś nie tak z tym pierwiastkowaniem - rzeczywistość to tylko potwierdziła...
    Po udanej eliminacji wszystkich błędów przyszedł czas na odłączenie zasilacza laboratoryjnego i podłączenie świeżo skonstruowanego zasilacza przeznaczonego do tego urządzenia i tu nie obyło się bez błędu - zamówiłem transformator o troszkę za niskim napięciu nominalnym, chciałem jak najmniej wytracać mocy na tranzystorach stabilizatora liniowego do tego stopnia. Rutyna mnie zgubiła i nie mogłem odzyskać napięcia 1.5V, które zredukowało się na diodach, przewodach i innych elementach "stratnych" po drodze. Kolejna ironia losu :)
    Zamówiłem drugi transformator o wyższym napięciu i w końcu zasilacz zaczął działać prawidłowo, kalkulator jest zasilany tylko jednym napięciem +5V. W czasie pracy pobiera około 12A prądu.

    W wielkim skrócie:

    Procesor urządzenia interpretuje 59 instrukcji, każda instrukcja może zawierać od jednej do kilkunastu funkcji wykonawczych, które mogą być blokowane jedną z 40 funkcji warunkowych.
    Pamięć RAM do 396 bitów oparta na 99 cztero bitowych rejestrach przesuwnych 74LS194
    Pamięć ROM to 3840 bitów jest to pamięć diodowa o organizacji 16 na 240
    Rejestry wprowadzania cyfr A i B oraz rejestr pamięci M są 12 cyfrowe
    Rejestr wyniku W jest 24 cyfrowy
    Urządzenie posiada 105 wyświetlaczy LED gdzie 65 z nich to wyświetlacze robocze natomiast pozostałe używane są w trybie diagnostycznym, 33 przyciski klawiatury są podświetlane i reagują na kilkanaście zależności w czasie rzeczywistym.
    Kalkulator posiada 400 diod LED, które są wykorzystywane w różnych celach w trybie standardowym i diagnostycznym.
    Oprócz tego w skład urządzenia wchodzi: 477 układów scalonych i tyle samo podstawek, 370 rezystorów, 7 drabinek, 165 kondensatorów, 1678 diod przełączających, 270 tranzystorów i kilkunastu innych elementów elektronicznych.

    W pamięci ROM zawartych jest 15 algorytmów:
    - DIG (wpisywanie cyfr od 0 do 9 lub ciągu 00 do aktywnego rejestru)
    - MS (kopiowanie aktywnego rejestru do rejestru M)
    - MR (kopiowanie rejestru M do aktywnego rejestru)
    - WRC (przeniesienie zawartości rejestru W do aktywnego rejestru)
    - AB (zamiana krzyżowa zawartości rejestrów A i B)
    - BK (cofanie ostatniej wprowadzonej cyfry w aktywnym rejestrze)
    - PI (załadowanie liczby PI do aktywnego rejestru)
    - ADD/SUB (dodawanie lub odejmowanie arytmetyczne rejestrów A i B)
    - MUL (mnożenie arytmetyczne rejestrów A i B)
    - DIV (dzielenie arytmetyczne rejestrów A i B)
    - SQRT (pierwiastkowanie aktywnego rejestru)
    - X2 (podnoszenie do kwadratu aktywnego rejestru)
    - 1/X (dzielenie przez odwrotność aktywnego rejestru)
    - +%-% ( przeniesienie zawartości rejestru W zawierającego wynik działania: [(B/100)*A] do rejestru B)
    - ACW (pozycjonowanie ku prawej stronie wyniku w rejestrze W poprzez pozbywanie się niepotrzebnych zer z lewej i prawej strony).

    Wszystkie powyższe algorytmy oprócz: MUL, DIV i SQRT są mojego autorstwa. Algorytmami: MUL, DIV i SQRT sugerowałem się w symulatorach starych kalkulatorów bodajże firmy CASIO jednak musiałem je naprawić, przerobić tak aby były strawne dla logiki mojego urządzenia. Z drugiej strony myślę, że te trzy algorytmy dla osób zajmujących się profesjonalnie programowaniem są bardzo oczywiste i nie ma w nich nic odkrywczego.
    Język maszynowy i wszystkie instrukcję w nim zawarte są mojego autorstwa.
    Logika sterująca tworząca wszystkie moduły i obwody w urządzeniu są wymyślone prze ze mnie.
    Kalkulator jest urządzeniem w 100% wymyślonym i zbudowanym prze ze mnie - w projekcie nie uczestniczyły żadne osoby trzecie.

    Poniżej adres do trzech filmików prezentujących dokładniej urządzenie:

    https://drive.google.com/drive/folders/1OtaiIVUoTU29yrk9m-f7NktsKwMqPHvK?usp=sharing

    Zdjęcia:

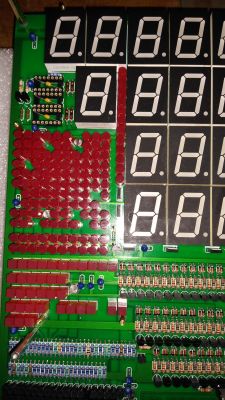

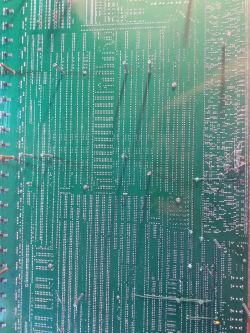

    Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym Kalkulator TTL z trybem diagnostycznym

    Reasumując, chciałbym zarazić wszystkich amatorów i profesjonalistów swoim entuzjazmem w tworzeniu projektów elektronicznych, ja nie zdobyłem żadnego wykształcenia elektronicznego, ukończyłem szkołę zawodową w zawodzie sprzedawca, później liceum wieczorowe, a potem dwa razy przerwałem studia zaoczne nie związane z elektroniką, a czuje się elektronikiem od zawsze... Nie neguje żadnych szkół, uczelni i wykształcenia - wielki ukłon i szacunek dla Was. Chciałem tylko pokazać, że każdy kto kocha swoją dziedzinę i ma tylko odrobinę talentu i ciężko pracuje nad swoimi umiejętnościami jest wstanie osiągnąć dużo. Życzę aby każdy kto zaczyna przygodę z elektroniką znalazł najwłaściwszą drogę dla siebie, a Ci, którzy już nią podążają cały czas się doskonalili...

    Zapraszam do konstruktywnej dyskusji.
