Wnętrze sterownika PLC MELSCEC iQ-F FX5U

Radzio M. 12 Sep 2020 13:12 3861 5
SterControl
  • Wnętrze sterownika PLC MELSCEC iQ-F FX5U

    W tym artykule zajrzymy do środka sterownika FX5U nie dla potrzeb serwisowych a dla zaspokojenia ciekawości. Jeśli temat wzbudzi zainteresowanie to postaram się dodać podobne artykuły.

    Sterownik PLC MELSEC iQ-F produkowany przez Mitsubishi Electric jest kompaktowym sterownikiem PLC, który może zostać rozbudowany o dodatkowe moduły (np. pozycjonujące, temperaturowe) z prawej strony sterownika oraz adaptery (np. wejścia/wyjścia analogowe, dodatkowe porty szeregowe) z lewej strony sterownika. Na ten moment są 3 warianty sterownika iQ-F: FX5U, FX5UC, FX5UJ. Dostępne narzędzie online doboru sterownika na podstawie, którego możemy szybko porównać wersje sterowników znajduje się w linku: Link

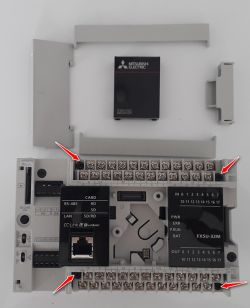

    Widok po otwarciu osłon. Z lewej strony widoczne są terminale przeznaczone dla wejść/wyjść analogowych, komunikacji szeregowej, karty SD. Z lewej strony widoczny jest również przełącznik hebelkowy trybu pracy sterownika (RUN/STOP/RESET) oraz przełącznik do wyboru rezystora terminującego (110/330Ω) dla portu RS-485. Na górze znajduje się terminal wejść cyfrowych a na dole terminal wyjść cyfrowych. Z prawej strony umieszczony jest konektor dla modułów łączonych za pomocą tasiemki. Na środku znajduje się konektor dla dodatkowych płytek rozszerzających sterownik (porty szeregowe RS-232/422/485) oraz konektor dla opcjonalnej baterii podtrzymującej zegar RTC i pamięć Device Memory.

    Wnętrze sterownika PLC MELSCEC iQ-F FX5U Wnętrze sterownika PLC MELSCEC iQ-F FX5U Wnętrze sterownika PLC MELSCEC iQ-F FX5U

    Dużym plusem dla pracowników utrzymania ruchu jest możliwość wyciągnięcia sterownika PLC z szafy sterowniczej bez konieczności rozpinania terminali wejść i wyjść cyfrowych. Wystarczy odkręcić 2 śrubki i pociągnąć terminal do siebie. Widok terminala wejść/wyjść cyfrowych od strony wewnętrznej. Widzimy blaszki, które stykają do wtyków umieszczonych na płycie sterownika.

    Wnętrze sterownika PLC MELSCEC iQ-F FX5U

    Chcąc otworzyć obudowę sterownika należy odkręcić 2 śrubki jak na obrazku poniżej.

    Wnętrze sterownika PLC MELSCEC iQ-F FX5U

    Odpinamy zaślepkę konektora dla adapterów.

    Wnętrze sterownika PLC MELSCEC iQ-F FX5U


    Wciskamy do środka zaczepy i rozdzielamy dwie części obudowy.

    Wnętrze sterownika PLC MELSCEC iQ-F FX5U Wnętrze sterownika PLC MELSCEC iQ-F FX5U Wnętrze sterownika PLC MELSCEC iQ-F FX5U

    Na części bazowej znajduje się płyta wejść/wyjść cyfrowych a pod nią płyta zasilacza. Druga część to płyta logiki, z której można odpiąć płytkę przeznaczoną dla karty SD.

    Wnętrze sterownika PLC MELSCEC iQ-F FX5U Wnętrze sterownika PLC MELSCEC iQ-F FX5U Wnętrze sterownika PLC MELSCEC iQ-F FX5U Wnętrze sterownika PLC MELSCEC iQ-F FX5U

    Aby wyciągnąć płytkę logiki z obudowy należy odgiąć zaczepy trzymające płytę. Wyciąganie płyty zaczynamy od prawej strony i od góry. Tutaj trzeba to robić ostrożnie i z wyczuciem.

    Wnętrze sterownika PLC MELSCEC iQ-F FX5U

    Widok płyty logiki z frontu sterownika PLC. Po lewej stronie terminale wejść/wyjść analogowych, terminal portu szeregowego RS422/485, gniazdo RJ-45 dla portu Ethernet. Mózgiem tego sterownika jest 32-bitowy mikrokontroler R5F564MGDDFC
    Z prawej strony widoczny jest kondensator, który podtrzymuje zasilanie zegara RTC. Nad i pod kondensatorem umieszczone są diody LED wskazujące stan wejścia lub wyjścia cyfrowego.

    Wnętrze sterownika PLC MELSCEC iQ-F FX5U

    Aby dostać się do płyty zasilacza, która złożona jest na kanapkę z płytą wejść/wyjść cyfrowych trzeba wyciągnąć płytę wejść/wyjść poprzez odgięcie obudowy sterownika. Następnie płytę wejść/wyjść wyciągamy rozpoczynając od prawej strony.

    Wnętrze sterownika PLC MELSCEC iQ-F FX5U Wnętrze sterownika PLC MELSCEC iQ-F FX5U

    Widok płyty wejść/wyjść. Jest to sterownik z wyjściami tranzystorowymi, dostępne są również wersje sterownika z wyjściami przekaźnikowymi.

    Wnętrze sterownika PLC MELSCEC iQ-F FX5U Wnętrze sterownika PLC MELSCEC iQ-F FX5U

    Aby wyciągnąć płytę zasilacza należy odkręcić 2 śrubki. Następnie całą płytę zasilacza przesunąć w prawo i wyciągnąć do góry.

    Wnętrze sterownika PLC MELSCEC iQ-F FX5U Wnętrze sterownika PLC MELSCEC iQ-F FX5U

    Konstrukcja zasilacza oparta jest o znany układ TL494. Większość serwisów elektroniki powinna dać sobie radę z naprawą takiego zasilacza.

    Wnętrze sterownika PLC MELSCEC iQ-F FX5U Wnętrze sterownika PLC MELSCEC iQ-F FX5U

    Podsumowując sterownik PLC FX5U pod kątem serwisowania w przypadku uszkodzenia można powiedzieć, że:
    - sterownik w łatwy sposób można zdemontować z szafy sterowniczej,
    - rozebranie sterownika na części zajmie mniej jak 10 minut,
    - w środku sterownika znajdują się 4 płyty PCB : płyta zasilacza, płyta wejść/wyjść cyfrowych, płyta logiki i płyta na kartę SD,
    - konstrukcja zasilacza oparta o znany układ TL494
