Brama Genius Blizzard 500 - schemat podłączenia

Eszko 13 Sep 2020 16:18 15234 51
IGE-XAO
  • #1
    Eszko
    Level 10  
    Dzień dobry

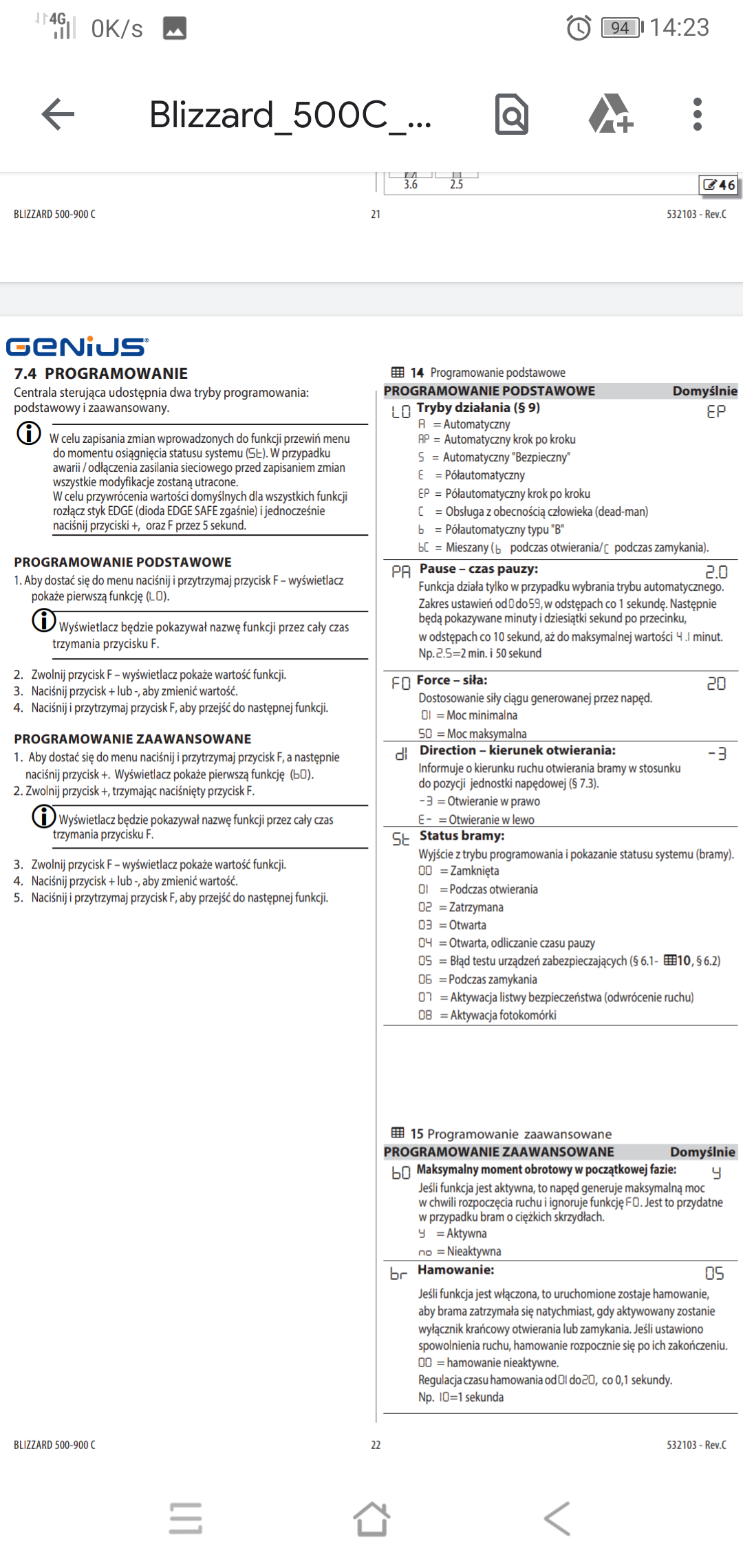

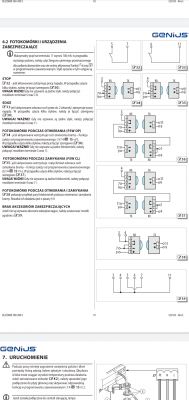

    Proszę o pomoc w danym temacie. Podłączyłem sterowanie bramy według przedstawionego schematu, pytanie czy dobrze. Dodałem piloty do radia. Dioda wskazuje, że reagują. Fotokomórki reagują na zasłonięcie, gaśnie dioda stop. Krańcówki tez reagują, ale pilotem nie mogę otworzyć bramy ani zamknąć. Wszystkie diody sygnalizacyjne się świecą. Ustawiłem program EP podstawowy. I nie ma reakcji. Jeżeli napisałem coś błędnie to proszę mnie poprawić.
    Brama Genius Blizzard 500 - schemat podłączenia Brama Genius Blizzard 500 - schemat podłączenia
    Brama Genius Blizzard 500 - schemat podłączenia
    [28-30.06.2022, targi] PowerUP EXPO 2022 - zasilanie w elektronice. Zarejestruj się za darmo
  • IGE-XAO
  • IGE-XAO
  • #4
    arczi320
    Level 2  
    Witam. Moze ktos podesłac schemat podlaczenia tak jak to ma byc zrobione w koncowym efekcie? Bo tez mam problem z uruchomieniem tego napedu. Nadmieniam ze jestem laikiem w tej dziedzinie i juz mi brakuje cierpliwosci. Skoro odpiac Open A i B od minusa to wogole maja być nie podpięte czy do czego je polączyć?
    Z góry dziekuję za pomoc.
  • #5
    kotbury
    Gantry automation specialist
    Brama Genius Blizzard 500 - schemat podłączenia

    Quote:
    Open A i B od minusa to wogole maja być nie podpięte czy do czego je polączyć?

    A musisz koniecznie do czegoś podłączyć?? ;)

    To wejścia, których CHWILOWE zwarcie z minusem (7 lub 8) powoduje uruchomienie bramy (tak jak pilotem). OPEN A uruchamia klasyczne działanie, OPEN B uruchamia częściowe otwarcie - tzw funkcję furtki.

    Do tych wejść można podłączyć np. przycisk dzwonkowy ścienny, zewnętrzny odbiornik radiowy, domofon czyli urządzenia, którymi można (oprócz pilotów) sterować bramą.
  • #6
    arczi320
    Level 2  
    No ok tylko nie wiem czy dobrze rozumiem OPEN A mam polaczyc z Minusem tak?
  • #7
    kotbury
    Gantry automation specialist
    CZY TY NIE UMIESZ CZYTAĆ????
    Quote:
    To wejścia, których CHWILOWE zwarcie z minusem (7 lub 8) powoduje uruchomienie bramy (tak jak pilotem)


    Jeśli nie planujesz go użyć do kablowego uruchamiania bramy - NIE ŁĄCZYSZ Z NICZYM.
  • #8
    arczi320
    Level 2  
    Czytać umiem tylko szok spowodowany dwutygodniową walką z bramą sprawił ze nie do konca wszystko kumam.
    Ale maly sukces jest brama ruszyła wiec jestem bardzo wdzieczny za pomoc, SERDECZNE DZIEKI!!!!
    Pozdrawiam.

    Dodano po 1 [godziny] 22 [minuty]:

    Wiem ze troche nudze, ale mam jeszcze jedno pytanie brama wystartowala ale nie porusza sie w pelnym zakresie otwierania i zamykania czyli nie dochodzi do wylacznikow magnesowych i bardzo wolno chodzi...co jeszcze zle robie???? Nadmienie ze programowanie podstawowe i zaawansowane ogarnąłem i teraz utknąłem na regulacjach otwierania i zamykania.
  • #10
    arczi320
    Level 2  
    Witam. Po zmianie ustawień tak jak napisałes brama zaczeła sie otwierac w pełnym zakresie, ale nadal bardzo wolno chodziła dopiero po podaniu impulsu z OPEN A otworzyla sie powoli i po tym otwarciu zaczela normalnie chodzić z pilota. Jeszcze raz dzieki za pomoc bo traciłem nadzieję ze sobie z tym poradzę. Na szczescie są jeszcze ludzie którym sie chce poswiecić trochę czasu i pomóc innym.
    DZIĘKUJĘ I POZDRAWIAM!!!
  • #11
    dokocz
    Level 10  
    Uruchomiłem napęd. Pilot zaprogramowany na jeden kanał. Podpowiecie jak zaprogramować funkcje furtki? Przy próbie programowania drugiego kanału kanał 1 się kasuje a kanał 2 nie działa. Wszystko mam podłączone tak jak na schacie załączonym wyżej.
  • #12
    kotbury
    Gantry automation specialist
    Jaki system radiowy (fotka odbiornika i pilota)?
    Złacze szpilkowe odbiornika na centralce (jesli tam siedzi odbiornik) nie ma w ogóle możliwości sterowania funkcją furtki. Trzeba styki drugiego kanału odbiornika podpiąć pod minus i OPEN B na złączu centralki.
    PS. Na schemacie w pierwszym poście w ogóle nie ma radia, za to geniusz zwarł Open A i Open B do masy i tak podpięta centrala nie ma prawa w ogole działać.
  • #13
    dokocz
    Level 10  
    Dokładnie tak zrobiłem, ale kilku godzinach ślęczenia nad tym. Podłączyłem wyjście NO z płytki radio do zacisku 2 oraz wyjście COM do minusa (w moim przypadku 7 miałem wolne). Natomiast zaprogramowanie drugiego kanału udało mi się poprzez wcisniecie klawiszy P1 i P2 na pilocie i przejście w tryb nauki i wtedy kolejno klawisz 1 na radiu i P1 na pilotach a następnie klawisz 2 i P2 na pilotach. Uczenie drugiego kanału poprzez przyciśnięcie klasiwsza 2 na radiu kasowało wszystkie ustawienia z kanału pierwszego. I tak w koło Macieju miałem albo otwarta bramę na szeroko albo furtkę. Nigdy oba.
  • #14
    kotbury
    Gantry automation specialist
    Co do radia - sposób dopisywania pilotów zależy od typu - jakie masz (do tej pory nie napisałeś - jakie...). W tym napędzie mogą być (powiedzmy- fabrycznie) radia systemu Genius Bravo, Faac LC lub FAAC SLH - i każdy ma inny sposób dopisywania pilotów.
  • #15
    vipseba
    Level 9  
    Witam,
    Też mam problem z tym napędem. Mój problem polega na tym, że po podłączeniu w taki sposób jak na schemacie rozrysowanym przez Eszko (bez mostkowania Open A i Open B z minusem) brama działa ale fotokomórki działają na odwrót, mianowicie przecięcie fotokomórki podczas otwierania powoduje zamykanie, a przecięcie fotokomórki podczas zamykania nic nie powoduje. Pomożecie?
  • #17
    vipseba
    Level 9  
    Faktycznie było źle ustawione, po przestawieniu działa prawidłowo. Dzięki kolego, szkoda, że serwis sprzedawcy nie potrafił mi pomóc.
  • #18
    hatsan1989
    Level 12  
    Witam. Kolega kotbury ma sporą wiedzę w tej dziedzinie, dzięki jego wpisowi sam podłączyłem napęd, według jego schematu , chciałbym tylko aby przy zamykaniu fotokomórki zatrzymały bramę a nie otwierały ja na maxa, może ktoś podpowiedzieć jak podłączyć żeby tak było ? I czy da się aby zatrzymały i po zwolnieniu fotokomórek dokończyły same zamykanie?
  • #19
    kotbury
    Gantry automation specialist
    Jeśli chcesz, aby fotki tylko zatrzymywały bramę- można fotki podpiąć pod STOP zamiast pod FSW CL, ale wtedy fotki zatrzymają bramę niezależnie od kierunku ruchu (chyba, że dorzucić przekaźnik cewką podpięty pod zasilanie otwierania silnika, stykami zwierający STOP czyli "głuszący" fotki na czas otwierania).

    Oryginalne wejście FSW CL można tylko tak przestawić (pozycja menu Ph na y), że fotki po zasłonięciu zatrzymają bramę, a ruszy ona ale na otwarcie dopiero po ich odsłonięciu (a nie natychmiast)..

    A jeśli chcesz, aby brama stanęła a po odsłonięciu kontynuowała zamykanie (co wg mnie na zamykaniu jest dość niebezpieczne) to wejście FSW OP (czyli fotka na otwieraniu) ma taką funkcjonalność (funkcja oP na "no"). Musiałbyś też celowo odwrócić kierunek ruchu bramy (funkcja dl). Dla napędu nie zrobi to różnicy, a wtedy fotka na otwieraniu stanie się fotką na zamykaniu.

    Ale zastanawiam się - skąd potrzeba takiego działania fotek? - chyba jest logiczniej, aby brama, wbijając się w jadące auto natychmiast się cofnęła a nie stanęła w miejscu (a auto dalej jedzie i jest orane przez stojącą w miejscu bramę...)
  • #20
    hatsan1989
    Level 12  
    Dzięki za szybką odpowiedź. Właśnie sam zastanawiam się nad tym jak zrobić. Brama często będzie używana także jako furtka , puki co wygodniej i szybciej dla mnie było by jakby zamykająca się brama tylko zatrzymała się na chwilę a nie znów cała się otwierała i muszę czekać aż się otworzy i znowu naciskać i czekać żeby się zamknęła bo pies lata po podwórku i mógłby uciec. To są takie szczegóły. Ale zaoszczędziły by mi sporo czasu. Mam tę fotokomórki plus encoder antyzgnieceniowy on jak uderzy w coś to cofnie troszkę więc zawsze to jakaś dodatkowa ochrona. Może narazie spróbuję w samych ustawieniach przestawić tak jak pisałeś i zobaczę w praktyce jak to będzie..
  • #21
    pretkitomasz
    Level 2  
    Witam,
    Ja mam problem z fotokomórkami od Genius blizzard 500. Mianowicie podłaczyłem wszystko wg schematu od kotbury ale jak otwieram bramę i przecinam fotokomórki to brama się nie zatrzymuje, to samo przy otwieraniu. Słychać dzwiek z fotokomórki oraz gaśnie dioda jak przecinam ale nic poza tym. Ustawienia w trybie zaawansowanym Ph i oP próbowałem zarówno na no i na Y.
  • #23
    hohor
    Level 2  
    Witam. Dziękuję bardzo za wszystkie informacje na podstawie których udało mi się uruchomić napęd. Mam tylko jeden problem polegający na czasie reakcji pilota na sygnał otwarcia i zamknięcia. Po naciśnięciu przycisku otwierania brama rusza dopiero po około 5 sekundach. Tak samo jest podczas zamykania. Również brama rusza po około 5 sekundach od naciśnięcia przycisku na pilocie. Trochę to dziwne ponieważ jak jest w trakcie otwierania i nacisnę przycisk pilota, to brama zatrzymuje się. Wyświetlacz pokazuje 02-zatrzymanie i jak ponownie nacisnę przycisk to rusza od razu niezależnie od tego czy się zamyka czy otwiera, rusza niezwłocznie. Jak ustawić parametry aby taka sytuacja była za każdym razem, aby brama reagowała od razu. Wszystkie parametry ustawione mam jak w instrukcji a tryb działania na E-półautomatyczny.
  • #25
    hohor
    Level 2  
    Witam. Bardzo dziękuję za pomoc. Zmiana ustawień lampy powoduje natychmiastową reakcję na przycisk pilota.
  • #26
    pretkitomasz
    Level 2  
    Dzieki kotbury. Pomogło wyjecie zworki 2 i 3. Teraz mnie jeszcze zastanawia, dlaczego po podlaczeniu lampy blyskowej z antenką mam slaby zasięg z pilota, moze jakies 20m. Antena jest wkręcana i na stykach w antenie podłączyłem przewody L i N oraz Antena do napedu bramy pod 17 16 i antene pod dodatkowa płytkę z ikoną anteny gdzie była podłączona fabryczna antena.
  • #28
    pretkitomasz
    Level 2  
    Kablem od domofonu. Podpinałem nim wszystko w napędzie.
  • #30
    pretkitomasz
    Level 2  
    Dzisiaj rozkręcę i zrobie fotki. Kotbury a czy jest możliwość ustawienia napedu aby brama się sama zamykała po jakims czasie? Wczoraj podczas zamykania bramy pies przecial fotokomórki i brama sie zatrzymała i otworzyła i musiałem się wrócić i zamknąć z pilota.
