[Solved] Technics SL-PJ44 - schemat, zacinają się sanki lasera/napęd liniowy?

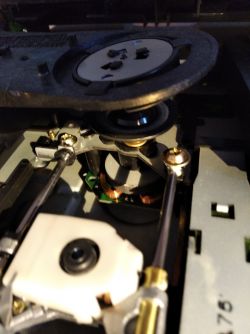

Cześć. Poszukuję service manuala do w/w sprzętu lub podobnie rozwiązanego technicznie. Nieprawidłowo pracują sanki lasera, zacinają się/nie wracają do środka dysku? System jest na jakimś silniku liniowym/elektromagnesie? Tak to widzę. Ręcznie przemieszczają się ok (bez oporu). Czasem da się je tak ustawić w starcie, że czyta płytę do 5 nagrania i zaczyna szczekać. Wrzucam foto mechanizmu:

Zaczyna szczekać to znaczy, że się zacina jak porysowana płyta, tzn jakby laser się przesuwa w miarę płynnie do 4 nagrania na płycie a później zacina się i odtwarza w kółko kawałek utworu. Ponadto nie przesuwa się przy zmianie tracku z początku(powiedzmy nr 1 odtwarzany) wciskam/wybieram track 10 laser nie podąża, zachowuje się jakby brakowało mu chęci/mocy( wpada w jakiś cykl soczewkowania, a nie przesuwa się), by go z tego cyklu wyrwać trzeba otworzyć szufladę bo na stop też nie reaguje. Na koniec odtwarzania ucieka na zewnątrz płyty, przy otwieraniu szuflady też(teoretycznie powinien wracać na początek płyty(do środka). Za każdym włączeniem odtwarzacza (power) laser przesuwa się delikatnie na zewnątrz i zostaje w takim położeniu (nie wraca do środka płyty). Co jeszcze zauważyłem, że ma problem z przesuwaniem się w kierunku od końca płyty do początku(jej środka), dopiero jak ustawię/przesunę go ręcznie na początek odtwarzania to wczytuje płytę, ale tylko do 4/5 utworu potem się coś zacina i szczeka. Ewidentnie jest coś z napędem sanek. No może mycie prowadnic coś pomoże, ale wątpię. A! płyty mam tylko tłoczone(oryginalne). Schemat by się przydał to napięcia bym chociaż pomierzył, bo to tak wygląda jakby zasilanie nie domagało? Mogę wrzucić jakieś zdjęcia jeśli to konieczne, może film, ale te słabo działają na forum.

CodeBoy wrote:

Laser, kondensatory, a nie sanki. choć wyczyścić nie zaszkodzi.

Dziwne dlaczego sanki tak topornie się zachowują? Laser wczytuje płytę, jak ustawię go ręcznie na początek. Dlaczego nie wraca do początku/środka płyty po jej wyjęciu. Może są tam jeszcze jakieś czujniki położenia sanek, ale nie rozgrzebywałem tego na maxa, na razie obserwuję zwyczaje.

Tam nie ma zębatki, laser jeździ na jakimś liniowym magnesie/silniku, też pierwszy raz widzę taki napęd. Taki kupiłem, a sprzedawca zapewniał, że nawet tarcze od szlifierki czyta. Nie wygląda to na usterkę która mogłaby stać się w drodze.

CodeBoy wrote:

a o zapewnieniach sprzedawcow, to mozna ksiazke napisa

Właśnie nie wiem czy nie liczy na to ,że niby w drodze się uszkodził. Ten konkretnie model jest dość rzadko spotykany na rynku, a zależało mi na komplecie do zestawu:
https://www.hifiengine.com/manual_library/technics/x880.shtml
W zasadzie to najtrudniej mi jest zdobyć magnetofon resztę już mam.
Jeśli namierzę usterkę to będę miał pewność czy mogłaby powstać w czasie transportu, jeśli nie? To jadę po gościu z komentarzem.

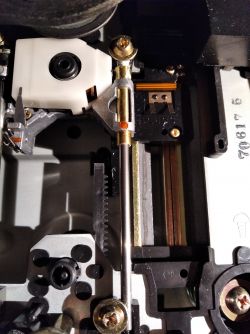

Cześć. Wrzucam kilka zdjęć, jak to jest skonstruowane.

To pole oporowe, to chyba czujnik położenia sanek, między białym a brązowym jest 2.2KOhm a do niebieskiego jest przejście przez tą szczotkę na laserze, taki jakby potencjometr a'la balans. Krańcówek i styczników nie zlokalizowałem.


Ta cienka pomarańczowa tasiemka zasila cewkę EM która jest pod szczotkami na środkowej stalowej prowadnicy, a magnesy są po bokach. Mierzyłem rezystancję czujnika/potencjometru położenia między brązowym a niebieskim zmienia się w zakresie od około 0,5KOhma do trochę ponad 2.3KOhm. Co istotne im dalej od środka płyty tym mniej Ohm. Na razie tyle co wywnioskowałem, przejrzę serwisówkę od PJ20, zobaczę co z zasilaniem tej cewki EM, cewkę też zmierzyłem ma 19 Ohm.

Dodano po 26 [minuty]:

Swoją drogą jak musi być precyzyjny ten EM liniowy, że daje radę, w tym systemie.

Ten ślizgacz jest jakiś ceramiczny, coś jak szkło, wytarłem go do sucha, bo był tłusty w czymś. Nie wiem czy to fabrycznie, czy poprzednik coś smarował.

398216 Usunięty wrote:

Na sucho raczej nie powinno działać dobrze. Lepiej jednak nałożyć odrobinę (cieniutką równomierną warstwę) czegoś co zwiększy poślizg- np.KONTAKT 701

To się zrobi jak dojdę do ładu, z odtwarzaniem. Silnik napędzający płytę jest bezszczotkowy

Oś jest w wysokiej i grubej panewce brak luzów jakichkolwiek, za każdym razem po włożeniu płyty od razu wchodzi w obroty, na oko bicia nie widać. Laser jak ustawię/przesunę ręcznie na początek odtwarzania, i wsunę płytę odczytuje informacje TOC?(sprawdzone na kilku płytach), a czasami po wciśnięciu play zaczyna nawet odtwarzać. Ani razu nie zauważyłem by sanki z laserem elektronicznie przesunęły się od zewnątrz do środka płyty(powróciły na start), jedynie jakieś oporne/powolne ruchy/szarpnięcia, ale od środka na zewnątrz. Tak kris8888, zerknąłem wczoraj na schemat wydaje mi się że wnętrzności są identyczne lub bardzo zbliżone, za sterowanie optyką odpowiada ten sam scalak AN8370S wtyczki CN101 i CN103 są opisane tak samo. Dzięki, że podrzuciłeś namiar.

Dodano po 11 [godziny] 28 [minuty]:

No to tak, pomiary napięć w zasilaczu sobie odpuściłem, bo patrząc na schemat wynikałoby, że wszystkie cewki w układzie optyki miałyby problem z pracą(przecież są sterowane symetrycznym napięciem!) ale za bezpośrednią kontrolę cewki sanek odpowiadają tranzystory Q181 Q182, i bingo! Trochę zajęło mi wyjęcie main PCB, ale w miejscu gdzie jej część jest zasłonięta mechanizmem mamy widoczny problem usterki.

Tu są już różnice w schematach, bo ta para od traverse servo to 2sb1240 i 2sd1862(ten się przypiekł), spod kolektora odpłynęła mu cyna i tu była przerwa. Tylko wyjąłem go na tester i pokazuje mi coś takiego:

Jak myślicie walnięty? Poszukam takiego w zasobach, boję się to składać i rozkładać z powrotem, bo ta konstrukcja mało przyjazna serwisowo jest. Gdzieś się z tym spotkałem, jak mierzyłem jakiś polski tranzystor z głowicy UKF tym testerem i też mi takie coś pokazywał, to chyba bf240. Na obecną chwilę mogę podstawić 2sd1863, ten oryginalny jest chyba przysmażony.

Przekopałem zasoby warsztatowe i znalazłem identyczny 2sd1862(chyba jeden jedyny)oczywiście po teście na testerze wygląda jak NPN bez tej diody, więc ten jest przysmażony. Odpaliłem sprzęt! Faktycznie jakby mu tarczę do szlifierki włożyć to by chyba przeczytał. Testowane na nagrywkach esperanza(specjalnie nagrałem). Cechuje się bardzo szybką i cichą pracą, przegrał już całą nagrywaną płytę bez szczeknięcia. Hmn. Jak myślicie czy to mogłoby się uszkodzić podczas transportu/pierwszego włączenia po wyjęciu z paczki(no w sumie jak cyna odpłynęła od temperatury to bym czuł/widział dymek i smrodek)? Już sam nie wiem czy ten sprzedawca uczciwy czy nie uczciwy. Chyba przemilczę komentarz dla sprzedającego, bo sprzęt pracuje bardzo elegancko.

Sprzęt śmiga już drugi tydzień, jest ok.

Rozwiązałem jak wyżej?
