Kieszonkowy miernik (raczej wskaźnik) mocy i częstotliwości GY561

ArturAVS 22 Wrz 2020 08:12 2256 8
  • Kieszonkowy miernik (raczej wskaźnik) mocy i częstotliwości GY561
    Niepozorne małe pudełko, które może okazać się przydatne w terenie (i nie tylko). Schematów mniej lub bardziej zaawansowanych częstościomierzy można znaleźć mnóstwo. Od prostych konstrukcji opartych na technologii TTL czy CMOS po bardziej rozbudowane używające mikrokontrolerów. Nie spotkałem jednak połączenia z miernikiem mocy RF. Z ciekawością podszedłem do tego miernika. Używam co prawda stacjonarnej "F-miarki", ale jest to dość "leciwa" konstrukcja, pamiętająca jeszcze lata 80-te ubiegłego wieku. Jej ograniczeniem jest maksymalna częstotliwość wynosząca około 50MHz: https://www.radiomuseum.org/r/heb_digicount_312.html

    Miernik otrzymujemy w niewielkim pudełku wraz z instrukcją obsługi i kilkoma akcesoriami;
    Kieszonkowy miernik (raczej wskaźnik) mocy i częstotliwości GY561 Kieszonkowy miernik (raczej wskaźnik) mocy i częstotliwości GY561

    Akcesoria to;
    Antena UHF 400-470MHz ze złączem RP-SMA
    Przewód RP-SMA <-> RP-SMA
    Przewód RP-SMA <-> SMA
    Oraz redukcję BNC-SMA

    Wymiary miernika wynoszą około 95x55x25mm, a wraz z anteną długość wzrasta do 170mm. Waga to około 200 gramów z bateriami i anteną;

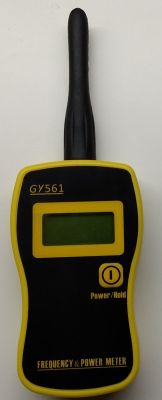

    Kieszonkowy miernik (raczej wskaźnik) mocy i częstotliwości GY561

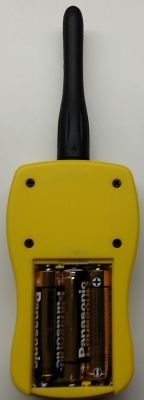

    Zasilanie stanowią trzy baterie AAA (brak w zestawie) umieszczone w zasobniku pod klapką na tylnej ściance;
    Kieszonkowy miernik (raczej wskaźnik) mocy i częstotliwości GY561

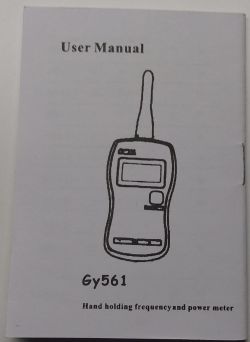

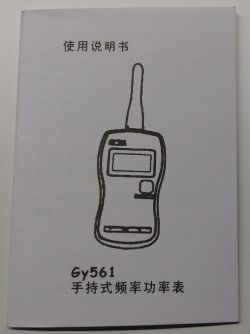

    Otrzymana wraz z miernikiem instrukcja w dwóch językach (chiński i angielski) jest stosunkowo prosta i nie powinna budzić wątpliwości co do sposobu użycia urządzenia;
    Kieszonkowy miernik (raczej wskaźnik) mocy i częstotliwości GY561 Kieszonkowy miernik (raczej wskaźnik) mocy i częstotliwości GY561

    Kieszonkowy miernik (raczej wskaźnik) mocy i częstotliwości GY561 Kieszonkowy miernik (raczej wskaźnik) mocy i częstotliwości GY561 Kieszonkowy miernik (raczej wskaźnik) mocy i częstotliwości GY561

    Z instrukcji dowiadujemy się o parametrach miernika.

    Impedancja wejścia 50Ω
    Zakres pomiaru mocy; 0,1-50W
    Zakres mierzonych częstotliwości; 1-2400MHz (2,4 GHz)
    Dokładność +/- 10 % w zakresach 140-170MHz i 400-470MHz
    Rozdzielczość 1kHz
    Czas pomiaru 0,2s
    Pobór prądu podczas pracy około 100mA (!)
    APO (Auto Power Off, automatyczne wyłączenie zasilania) po 80 sekundach
    Temperatura pracy 0~40°C

    Pojedyncze naciśnięcie przycisku zasilania uruchamia miernik, kolejne włącza funkcję "HOLD" (zamrożenie wyniku na wyświetlaczu), a przytrzymanie wciśniętego przycisku na około sekundę wyłącza przyrząd. Wyświetlacz, jakim dysponuje urządzenie przypomina typowy 2x8 znaków z kontrolerem HD44780 (lub jego pochodny), górna linia to siedem cyfr częstotliwości (bez wyświetlania jednostek) a dolna to moc podana w watach z dokładnością do jednego miejsca po przecinku.

    Dowiadujemy się też o możliwości kalibracji miernika, oraz tzw. "User Mode". Dla obu tych przypadków instrukcja mówi o potrzebie zdemontowania przedniej części obudowy. Przy okazji zajrzymy do środka sprawdzić, jak wygląda konstrukcja. :D Po podważeniu obudowy (najlepiej w okolicach gniazda wejściowego) zatrzaski "puszczają" i widzimy wnętrze przyrządu.

    Kieszonkowy miernik (raczej wskaźnik) mocy i częstotliwości GY561

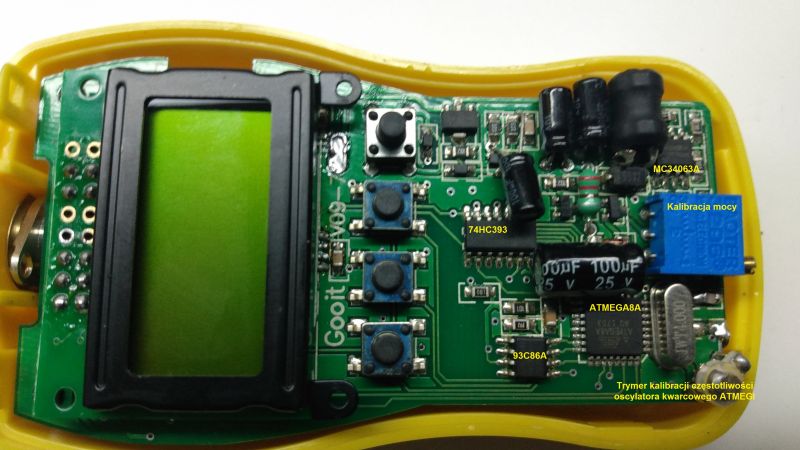

    Na "pokładzie" mamy ATMEGA8A, EEPROM 93C86A (również produkcji ATMELa), przetwornicę MC34063 (dość stara konstrukcja) i podwójny licznik binarny w technologii CMOS 74HC393. Widać jeszcze dwa układy w obudowach SO-8 i SO-14 zamontowane pod wyświetlaczem. Dalszy demontaż wymaga odkręcenia gniazda wejściowego, czterech śrubek od dołu obudowy oraz rozlutowania styków baterii. Po wyjęciu z obudowy widzimy dość solidny rezystor pomiarowy bezindukcyjny 50Ω wraz z kawałkiem blaszki aluminiowej w roli radiatora oraz miniaturowy przekaźnik z cewką 5V.
    Kieszonkowy miernik (raczej wskaźnik) mocy i częstotliwości GY561

    Moja chęć "zgłębienia" tajników tak wysokich częstotliwości mierzonych przez przyrząd spowodowała decyzję o "podniesieniu" wyświetlacza (co jak dla mnie łatwe ze względu na niesprawną jedną rękę nie było), i po około pół godziny ujrzałem to na czym mi zależało.
    Wyświetlacz potwierdził moje wcześniejsze podejrzenia (typowy 2x8 HD44780).
    Kieszonkowy miernik (raczej wskaźnik) mocy i częstotliwości GY561

    Oraz "tajemnicze" dwa układy pod nim ukryte.
    Kieszonkowy miernik (raczej wskaźnik) mocy i częstotliwości GY561

    UC37009 i 74HC00 (poczwórna dwuwejściowa bramka NAND) , HC00 prawdopodobnie stanowi układ układ dopasowania sygnału (widać rezystory linearyzujące bramki). Poszukiwania informacji o UC37009 dały wynik iż jest to klon dość popularnego dawniej prescalera MB506 firmy Fujitsu stosowanego w analogowych głowicach TV i SAT http://www.elenota.pl/datasheet-pdf/162876/Fujitsu/MB506

    Pierwsze testy na szybko z dyżurnym Baofengiem UV5R (Przepraszam że tym razem filmy bez montażu, ale soft padł :-( ).
    Sprzężenie anteną dołączoną w komplecie.


    Oraz oba urządzenia połączone przewodem z zestawu (RP-SMA<->RP-SMA)


    Teraz jeszcze poszukiwanie odpowiedniego kabelka i zobaczymy, jak się sprawdzi w paśmie 11m (CB);


    Jak widać, częstościomierz wyświetla głupoty na 27MHz. O ile w przypadku VHF/UHF przy połączeniu urządzeń bezpośrednio załączonym kabelkiem wyniki są w miarę dobre, to pomiar przez antenę wyraźnie fałszuje. Przyrząd należy potraktować raczej jako wskaźnik niż rzeczywisty miernik. Dość prosta budowa może jednak być podstawą do zrobienia naprawdę fajnego urządzenia.
