Zasilacz warsztatowy - jaki zrobić?

Witam, potrzebuję zbudować prosty zasilacz warsztatowy do sprawdzania krótko albo długiej pracy narzędzi na akumulatory typu wkrętarka. Ma to być prosta konstrukcja, niezawodna.

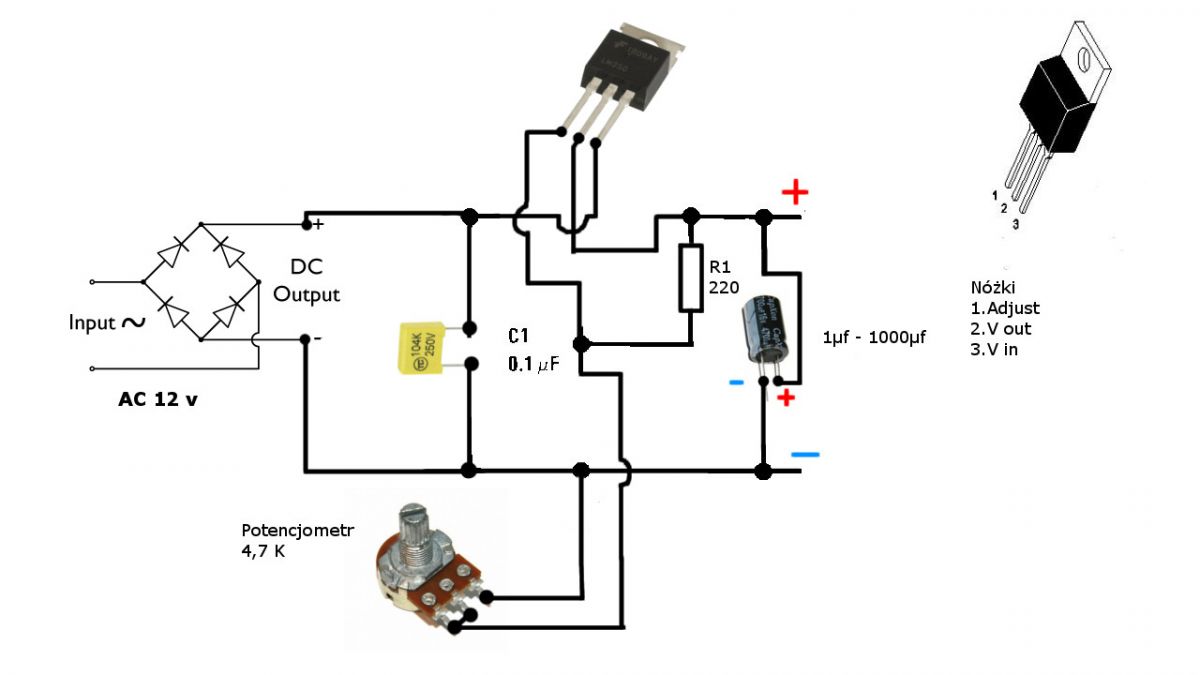

Transformator z UPS 10A, mostek prostowniczy, bateria kondensatorów i jakiś prosty regulator, miernik V, A. Znalazłem w sieci schemacik prostego regulatora, podaję poniżej i moja prośba abyście doradzili czy to zda egzamin czy trzeba było coś dołożyć?

W takiej konfiguracji to raczej ten tranzystor szybko się spali. Wkrętarki pobierają za dużo prądu.
W każdej wkrętarce jest regulator obrotów, ważne tylko żeby nie dostarczyć mu zbyt dużego napięcia.
Ja do krótkich testów stosuję prostownik na 24V (do wkrętarki 18V).

xunilgsm wrote:

czy to zda egzamin

Nie. Przy regulacji napięcia (a chyba o to Ci chodzi, żeby mieć możliwość ustawienia np. 9,6V, 12V itp) "nadwyżka" napięcia jakie tranzystor dostanie z zasilacza będzie odłożona na nim samym (biorąc pod uwagę, że silniki elektronarzędzi potrafią pobierać nawet kilkanaście A prądu podczas rozruchu - na tranzystorze wydzieli się dużo za duża moc żeby miał szansę to wytrzymać.
Teoretycznie można moc cieplną z tranzystora odprowadzić odpowiednio dużym radiatorem - ale istnieje mały problem, a tym problemem jest bardzo niewielka powierzchnia wkładki radiatorowej (tej blaszki z tyłu) tranzystora. Po prostu tak duża ilość ciepła "nie przeciśnie się" przez tak małą powierzchnię na tyle sprawnie by uchronić strukturę wewnętrzną tranzystora przed przegrzaniem.
http://www.datasheetcatalog.com/datasheets_pdf/I/R/F/5/IRF540N.shtml

xunilgsm wrote:

Ma to być prosta konstrukcja niezawodna

Albo prosta, albo niezawodna... Musi mieć możliwość poboru dużego prądu, regulacji napięcia i (najlepiej) mieć jakiś skuteczny układ zabezpieczający przed przekroczeniem ustalonych wartości prądu, a to komplikuje układ.

Niedobrze, hmm ja nie jestem elektronikiem, tak że szukam rozwiązań prostych dla mechanika, a może koledzy podali by jakiś prosty w miarę schemat abym sam to zmontował. Regulacja jest ważna, bo potrzeba i 14.4V itd.
Moja wiedza stanęła na baterii kondensatorów.
A czy zastosowanie takiego ustrojstwa będzie dobre:
https://pl.aliexpress.com/item/32974477298.html?src=google&albch=shopping&acnt=494-037-6276&isdl=y&slnk=&plac=&mtctp=&albbt=Gploogle_7_shopping&aff_atform=google&aff_short_key=UneMJZVf&&albagn=888888&albcp=6459787116&albag=77066918093&trgt=883147840299&crea=pl32974477298&netw=u&device=t&albpg=883147840299&albpd=pl32974477298&gclid=Cj0KCQjwt4X8BRCPARIsABmcnOoAkjLuazIyF0O3hUU4X3xNdszhc3B2g1FH_Xu3wnj95cKobapNzxcaAgitEALw_wcB&gclsrc=aw.ds

Ten schemat, to i tak do niczego się nie nadaje.

Bardziej z gotowych to, które jest prawie tym samym co wyżej + wyświetlacz:
https://sklep.avt.pl/zasilacz-regulowany-winners-xl4016-max-10a-35v.html


Regulacja napięcia/prądu jest tymi PRkami wieloobrotowymi, które trzeba by wymienić na potencjometry wieloobrotowe.

Przyciski, umożliwiają podgląd napięcia /prądu przed wejściem przetwornicy, na wyjściu przetwornicy lub na zmianę w trybie automatycznej zmiany

Mam rozumieć ze ta przetwornica w połaczeniu z trafo mostkiem kondensatorami bedzie dobre?

Tak.
Ja tego modułu nie miałem, wiec nie wiem jak on się zachowuje z prądem rozruchowym jakie będą przy silnikach; dochodź jeszcze że jest to element indukcyjny a nie wiem jak ta przetwornica na to reaguje

Zanim napisałem ten temat to duzo oglądalem i filmów i opisów opini na temat mocnego zasilacza i prawie 70% twierdzi ze zwykły prosty liniowy zasilacz jest najlepszy . Mogłem kupić jakiś badziew do ledów tylko mocny i by było ale nie oto w tym chodzi . Także prosił bym o jakiś schemacik oczywiście jak możecie poświecić mi kilka minut znalazłem tu na forum też taki schemat
Ale cos parametry nie te chyba

yugo000 wrote:

W każdej wkrętarce jest regulator obrotów, ważne tylko żeby nie dostarczyć mu zbyt dużego napięcia.
Ja do krótkich testów stosuję prostownik na 24V (do wkrętarki 18V).

I tu kolega ma rację jako okład wejściowy zastosować toroidalne trafo min 120W-150W (18-22V) odwinąć 1/2 wtórnego i ponownie nawijać robiąc odczepy co kilka V
A Narzędzie sprawdzać od mniejszych napić w górę.

Znalazłem jeszce taki filmik moze jakieś opinie
https://youtu.be/csVJOxSJOYs
Proste w miare w wykonaniu

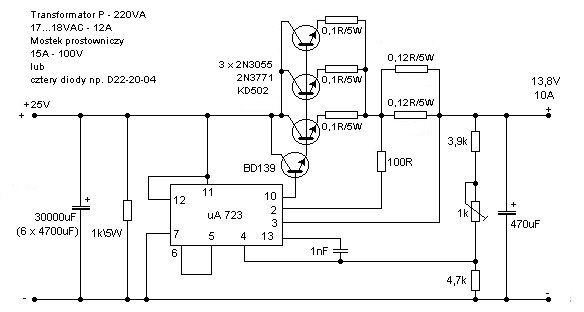

Uważam że liniowy na UA723 lepiej się będzie działać niż ta przetwornica; tam też można dodać (powinna być) regulacja prądu; ten schemat jest jako zasilacz do CB Radia.

Z filmu; zrobisz zwarcie jak będzie wydajny transformator/duża pojemność kondensatorów i po tranzystorach; od 0V też to nie działa w takiej konfiguracji

ojciec wrote:

lepiej się będzie działać

A "po naszemu" jak to będzie?

Szkoda czasu i roboty, do tego transformatora wystarczy taki panel i masz bardzo przyzwoity zasilacz. Koszt niecałe... 100 pln.
Na tym transformatorze z UPS i tym panelu będziesz miał bardzo dobry i wszechstronny zasilacz.
https://pl.aliexpress.com/item/1005001469085902.html?spm=a2g0o.productlist.0.0.52081303YbsRhn&algo_pvid=8e514abb-0258-4ce3-8ba5-f9e0291ea535&algo_expid=8e514abb-0258-4ce3-8ba5-f9e0291ea535-3&btsid=0b0a050b16026908149472762e9fb7&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_

398216 Usunięty wrote:

A "po naszemu" jak to będzie?

398216 Usunięty napisał:
"W znakomitej większości układów jednak stosuje się rezystory z tolerancją 5%"

Jeżeli ktoś poprawia post to niech poprawi i mój

Panowie na 12v i 14v posiłkuje sie przerobionym zasilaczem z komputera problem pojawia sie wyżej większy voltarz
To może koledzy dorysowali by jakąs regulacje do tego schematu z cb tylko aby byly dwa potencjometry zgrubny i dok!adny jakieś ograniczenie na ampery i po sprawie na końcach tam gdz8e wychodzi + - dalbym diode aby nie było bum jak pomyle bieguny tak wyczytałem prawda to ?
I jeszze na tym schemacie podane są chyba rózne tranzystory co moge zastosowac chyba 2 radzaje rozjaśnijcie mnie

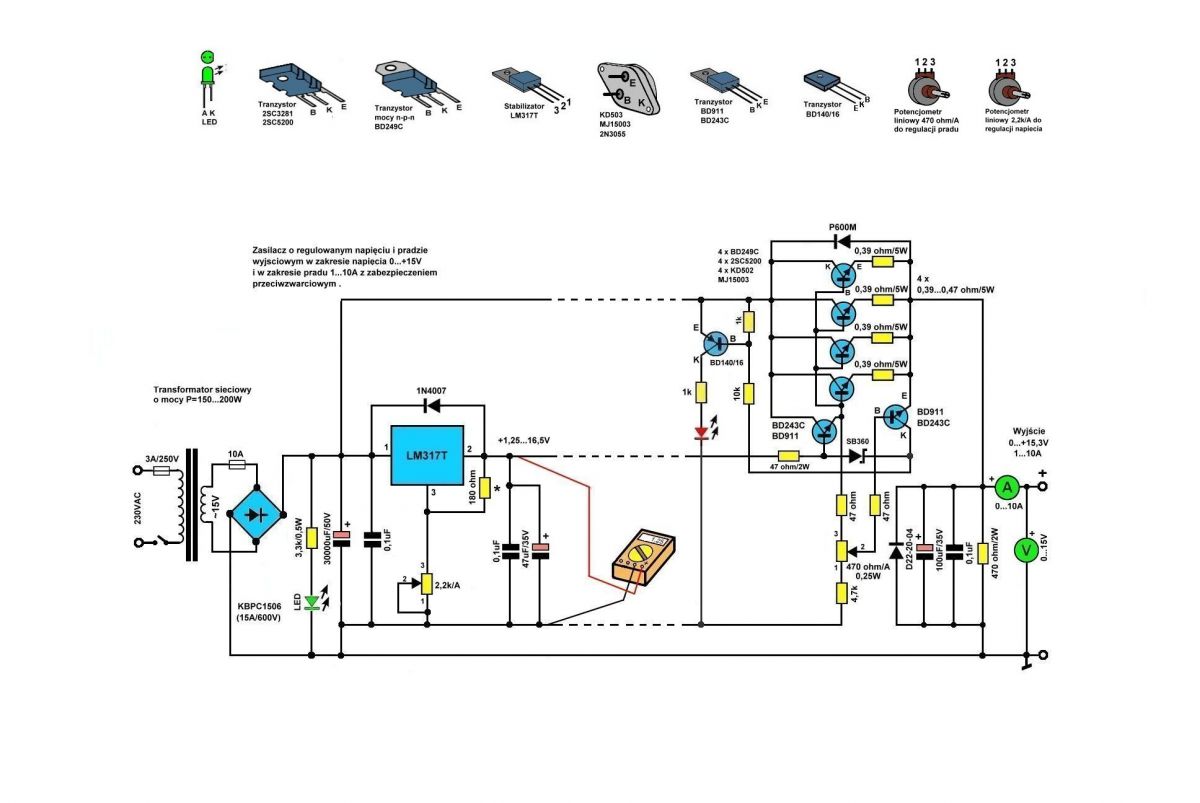

Coś takiego, konstrukcja musi być sprawdzona tak jak tu:
Link

Można to odchudzić o zabezpieczenie na tyrystorze, mniejsza ilość tranzystorów wyjściowych. Wymienić miernik napięcia/prądu na cyfrowy

To ma być proste jak cep dla mnie bardzo skomplikowane
Wpadła mi pewna myśl aby po wyjsciu z baterii kondensatorów np zastosowc od wkrętarki spust przecież to regulator obrotów także prądu a napewno ma wytrzymałość ponad 100 wat kurde zaraz mnie ubijecie

Witam

xunilgsm wrote:

Wpadła mi pewna myśl aby po wyjściu z baterii kondensatorów np. zastosować od wkrętarki spust przecież to regulator obrotów także prądu

To jest zwykły regulator PWM (szerokości impulsów) z tranzystorem MosFet jako element kluczujący. Raczej nie nadaje się jako regulator napięcia i prądu do zasilacza prądu stałego, gdyż pracuje przy stosunkowo niskiej częstotliwości rzędu pojedynczych kHz. Wymagało by to użycia dławika o dużej indukcyjności. Ponadto napięcie wyjściowe byłoby niestabilizowane, przez co zależało by od obciążenia i napięcia zasilania.

xunilgsm wrote:

To ma być proste jak cep dla mnie bardzo skomplikowane
Wpadła mi pewna myśl aby po wyjsciu z baterii kondensatorów np zastosowc od wkrętarki spust przecież to regulator obrotów także prądu a napewno ma wytrzymałość ponad 100 wat kurde zaraz mnie ubijecie

A to nie lepiej zrobić prosty ja budowa cepa zasilacz na LM338 z regulacją napięcia, on da max 5A (w piku nawet 7A), a jeśli potrzeba więcej amper wystarczy dołożyć ze 2 tranzystory mocy. Tu podstawowy schemat.


A tu wersja na większy prąd z dodatkowymi tranzystorami

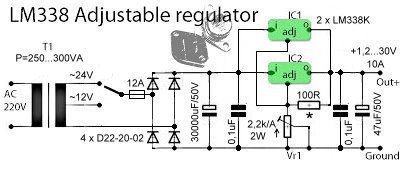

lub wersja super prosta jak ta poniżej, tzn. równolegle kilka stabilizatorów LM338 (na schemacie jest LM317 jego zastąpić właśnie LM338 bo ma znacznie większy prąd). No prostszego zasilacza stabilizowanego już nie znajdziesz. Pamiętać należy o umieszczeniu stabilizatorów LM338 na radiatorze bo inaczej się ugotują. Poniżej wersja zasilacza na LM338 na 10A:

I oto mi chodziło dzięki wielkie w drugim rysunku jest widze zabezpieczenie przeciw zwarciowe można je zastosować w 3 rysunku? I jakie parametry diody.
Ten 3 schemat lux pytanie czy rozbudowanie tego schematu o 2 tranzystory było by możliwe ?

59$ z wysyłką z Czech, za tydzień będziesz miał na biurku. Zasilacz CC/CV MAX 10A, MAX 30V
Ma zabezpieczenie przeciwzwarciowe.
Do testowania wkrętarek nic lepszego nie jest potrzebne,

https://www.banggood.com/Minleaf-LONG-WEI-K3010D-4-Digits-LED-Display-110V-or-220V-30V-10A-Adjustable-DC-Power-Supply-Switching-Regulated-Power-Supply-p-1419678.html

Witam kolegów zaproponuje prosty schemat na tranzystorach
http://www.redcircuits.com/Page36.htm
pozdrawiam Robert.

Będe robił zasilacz jak kolega adversus dal 3 schemat na lm 386k ale miłe propozycje jakieś zabezpiecznia małe udoskonalenia tego schematu.

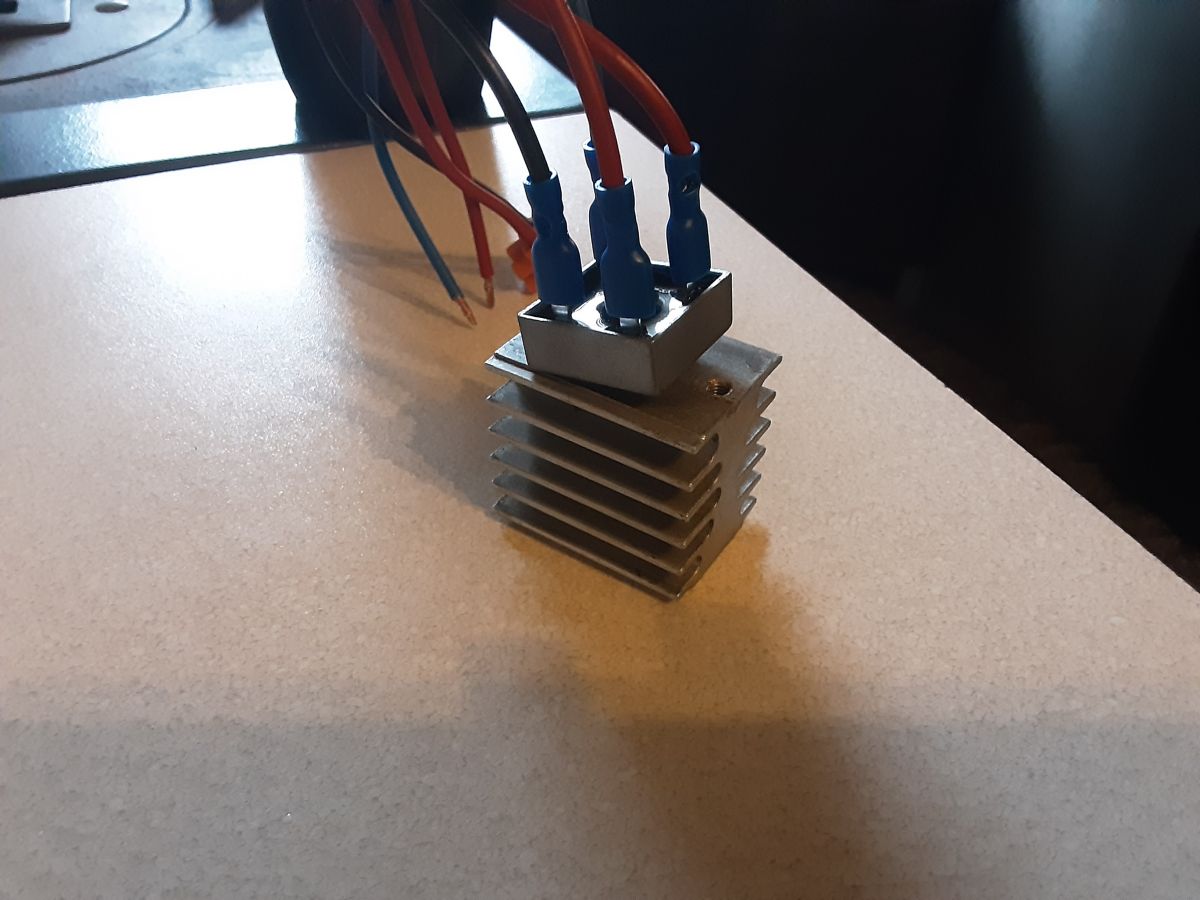

Pytanie mam takie czy taki radiator bedzie dobry do mostka prostowniczego jak na foto

Może być trochę mały przy dużym prądzie i pomyśl o radiatorze na LM.

xunilgsm wrote:

czy taki radiator bedzie dobry do mostka prostowniczego jak na foto

Nie sądzę. Jeśli już to radiator powinien PRZYLEGAĆ CAŁĄ POWIERZCHNIĄ do chłodzonego elementu - ten ze zdjęcia jest przeznaczony do polskich tyrystorów i triaków , a także diod dużej mocy - do tak dużego elementu nie nadaje się - powierzchnia styku to jakaś 1/4 powierzchni mostka, więc efekt będzie taki jakbyś zastosował mniej więcej radiator o 1/4 powierzchni tego co masz.

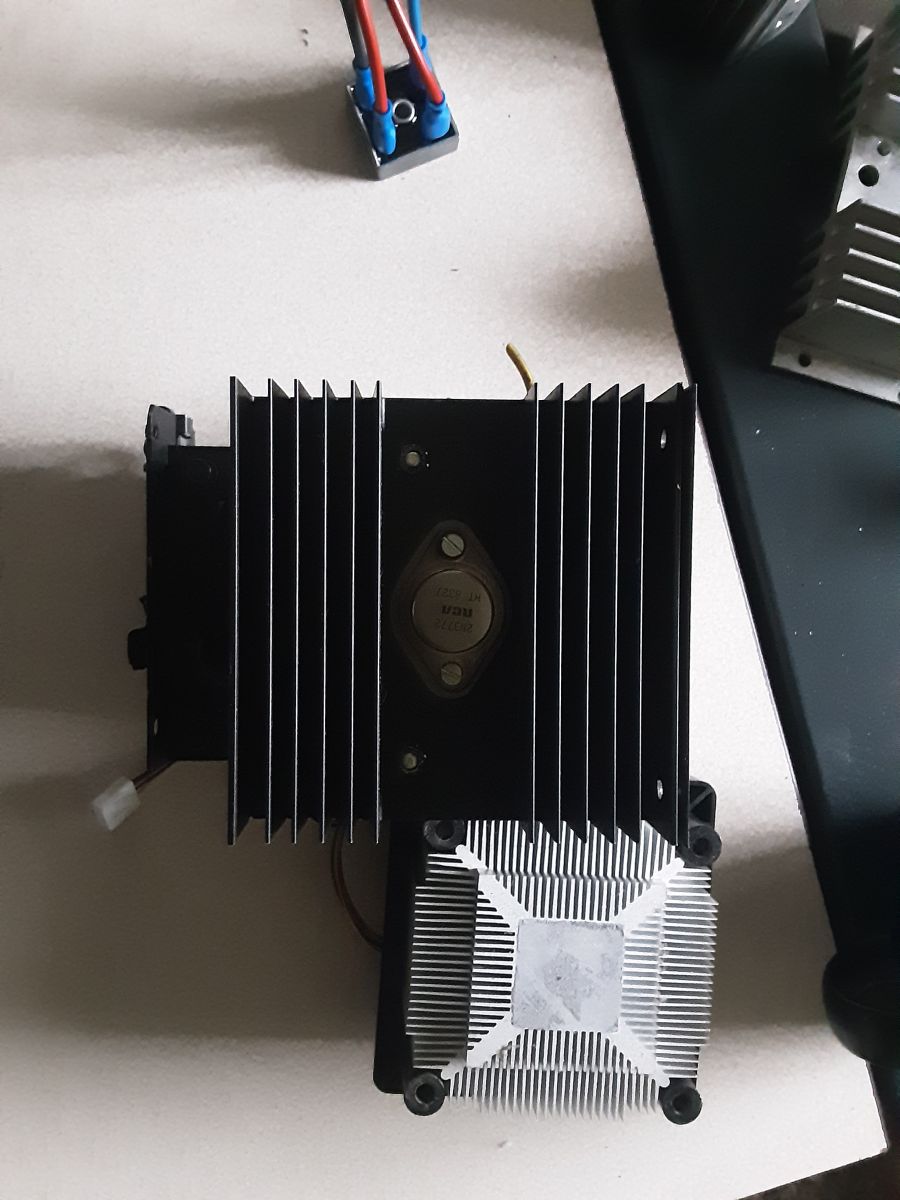

Zastosuje taki z wentylatorem napewno temp bedą wysokie przy takich obciązeniach

Do regulatorów zastosuje takie dwa plus też wentylator

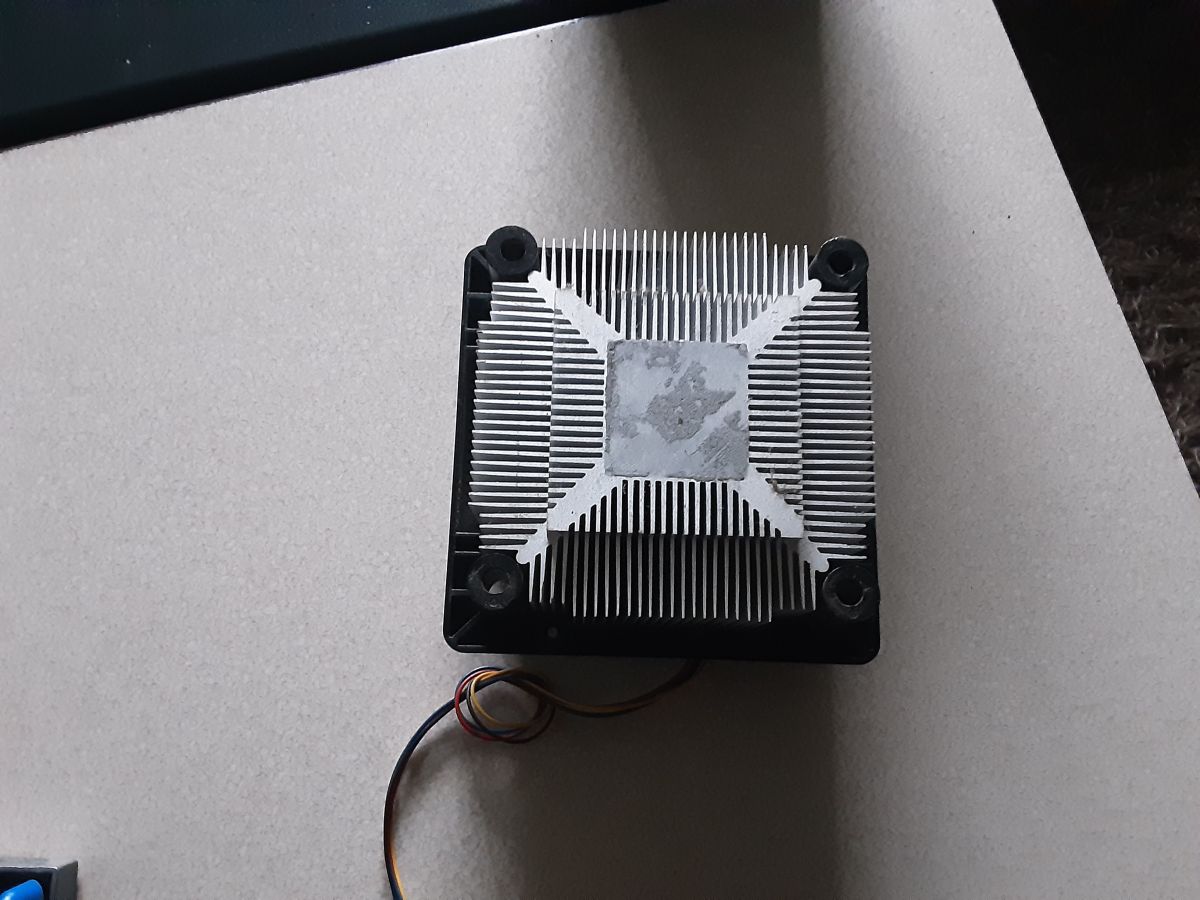

Czy takie coś wystarczy?

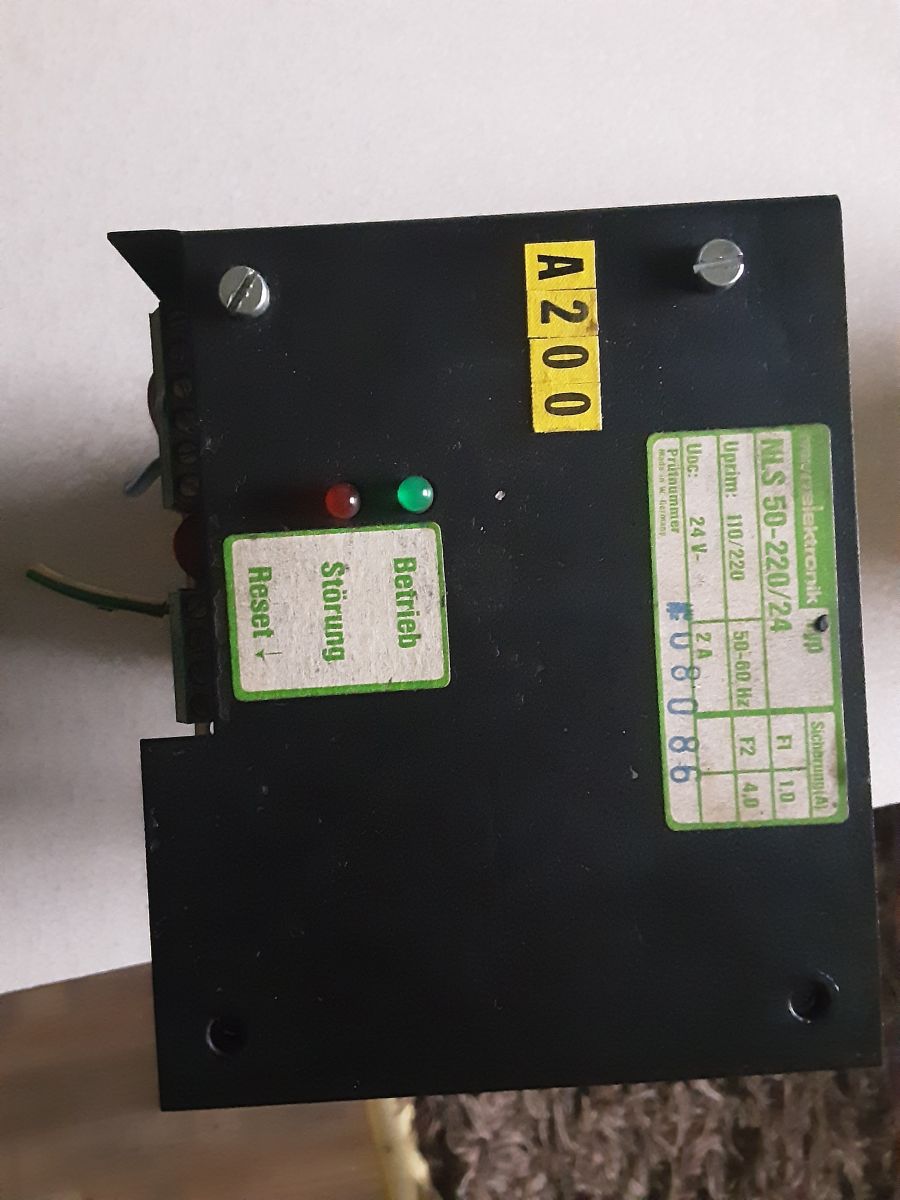

To czarne to jest zasilacz 24v 2 ampery dlamnie zamało i bezuzyteczne
Ale jedna rzecz mi sie w nim podoba ze jak przeciązysz powyzej 2a albo źle podłaczysz to zapali sie czerwona dioda i nic sie nie statnie układowi takie coś też by mi sie przydało

Jeszce pytanko jakie zastosować przewody mostek greza transformator włączniki bezpieczniki połączyć plecionką czy całym drutem 2,5 mm2 .
Podzespoły bede łączył na płytce gotowej z otworami i tam jakie przewody zastosować miedziane 0.5 mm

xunilgsm wrote:

jakie zastosować przewody mostek greza transformator włączniki bezpieczniki połączyć plecionką czy całym drutem 2,5 mm2 .

W zasadzie nie ma różnicy - elementy łączone na stałe, więc nie będzie pracować na zginanie/wyginanie. Wygodniej linką, ale ładniej drutem (jak się go ładnie ukształtuje).

xunilgsm wrote:

na płytce gotowej z otworami i tam jakie przewody zastosować miedziane 0.5 mm

Tu linka. Cienkie pady są delikatne, więc lepiej zastosować elastyczne połączenia.

Połączenia na płytce elastyczne a grubość 0,5 mm czy inny

xunilgsm wrote:

grubość 0,5 mm czy inny

To już zależy co na tej płytce umieścisz. Małe prądy (czyli obwód sterujący) nie wymaga dużych przekroi bo i prądy niewielkie.
