Wnętrze oscyloskopu 4 kanałowego Rigol DS1074

TechEkspert 22 Paź 2020 19:31 4314 39
  • Wnętrze oscyloskopu 4 kanałowego Rigol DS1074
    Tym razem przy okazji usuwaniu kurzu zaglądamy do wnętrza oscyloskopu 4 kanałowego Rigol DS1074. Śruby i wkręty mocujące znajdują się na tylnej ścianie oraz pod górnym uchwytem. Na tylnej ścianie znajdziemy złącza zasilania, komunikacji oraz dodatkowe złącze BNC.




    Wnętrze oscyloskopu 4 kanałowego Rigol DS1074 Wnętrze oscyloskopu 4 kanałowego Rigol DS1074

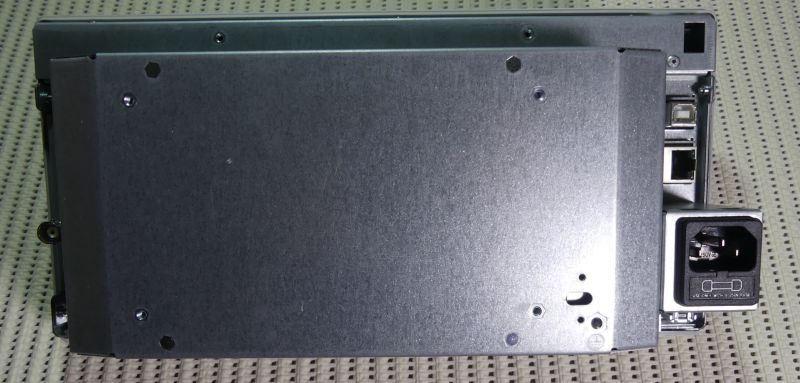

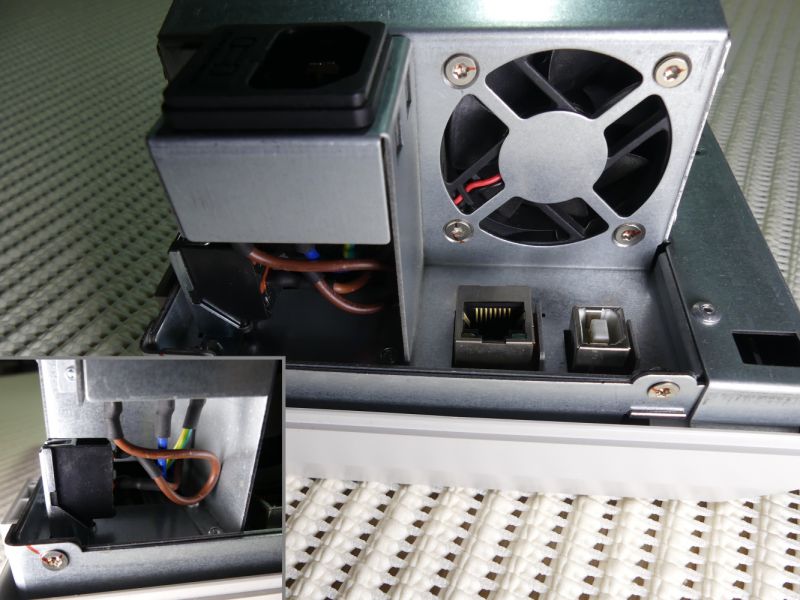

    Po demontażu tylnej ścianki nie zobaczymy zbyt wiele, metalowa obudowa pełni także funkcję ekranującą. Włącznik pozwala na całkowite odcięcie zasilania sieciowego.

    Wnętrze oscyloskopu 4 kanałowego Rigol DS1074

    Wnętrze oscyloskopu 4 kanałowego Rigol DS1074

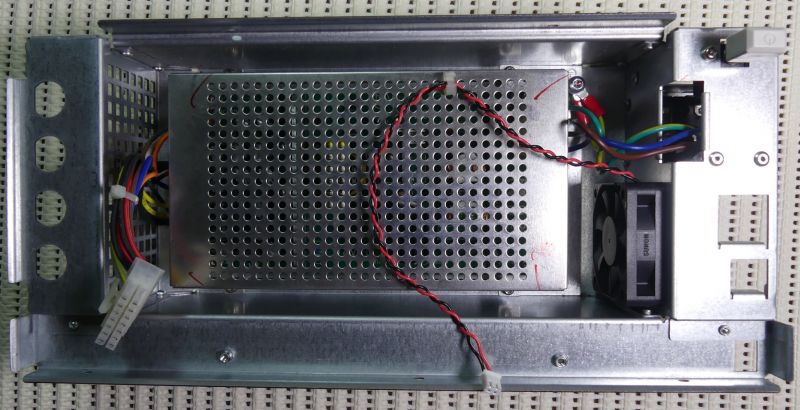

    Zasilacz i ekranowanie oraz źródło szumu.


    Wnętrze oscyloskopu 4 kanałowego Rigol DS1074

    Wnętrze oscyloskopu 4 kanałowego Rigol DS1074

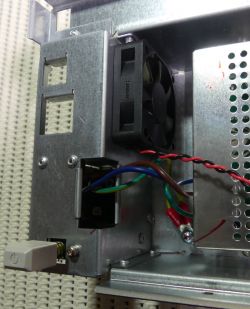

    Wentylator jest całkiem dobrej jakości.

    Wnętrze oscyloskopu 4 kanałowego Rigol DS1074

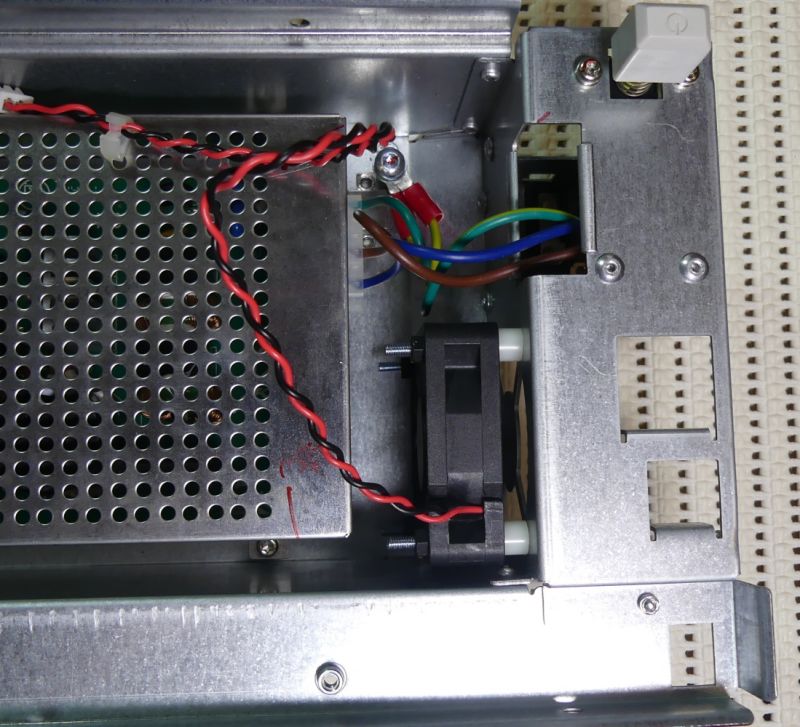

    Odsunięcie go od kratki może nieco zmniejszyć hałas.


    Wnętrze oscyloskopu 4 kanałowego Rigol DS1074

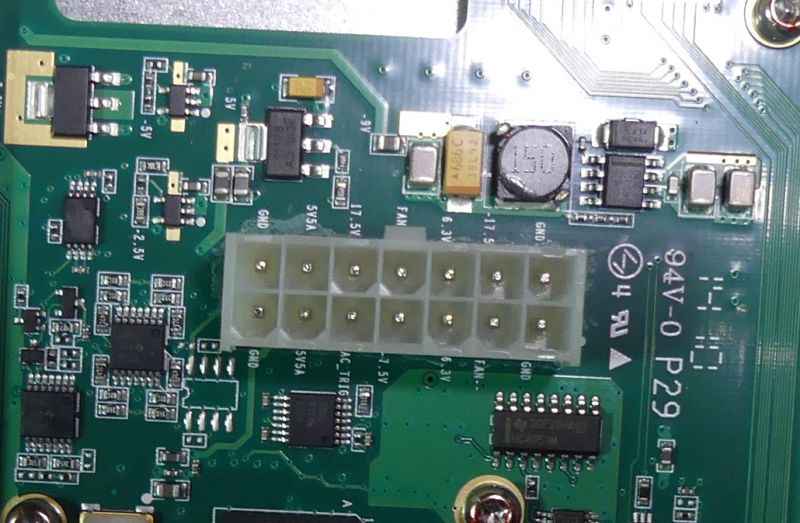

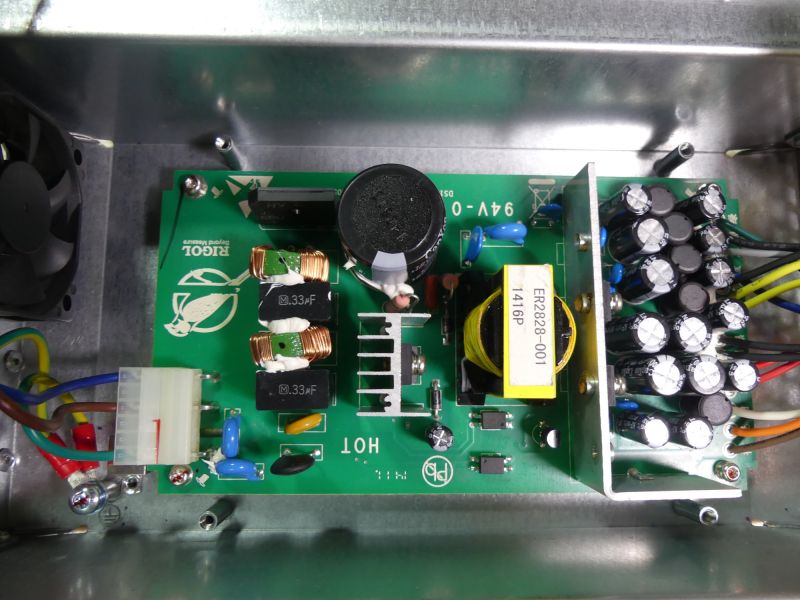

    W zasilaczu znajdziemy elementy filtrujące i zabezpieczające. Moduł zasilania dostarcza kilku napięć dla płytki głównej.

    Wnętrze oscyloskopu 4 kanałowego Rigol DS1074


    Wnętrze oscyloskopu 4 kanałowego Rigol DS1074

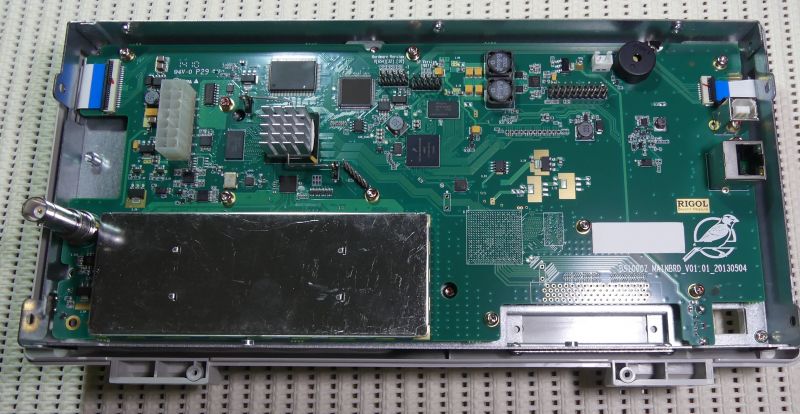

    Oto płytka główna, pod metalową puszką znajdują się obwody wejściowe, tam nie zaglądałem.

    Wnętrze oscyloskopu 4 kanałowego Rigol DS1074

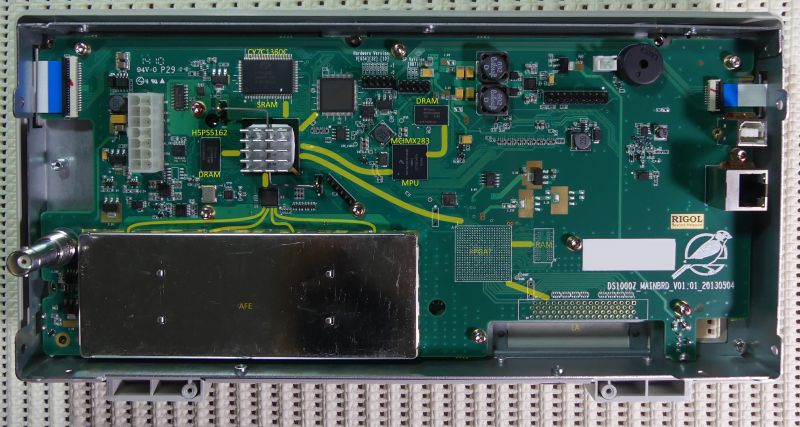

    Na płytce widoczne są puste miejsca wykorzystywane w wersji z analizatorem stanów logicznych, prawdopodobnie są to miejsca na FPGA i RAM.

    Wnętrze oscyloskopu 4 kanałowego Rigol DS1074

    Oscyloskop pobiera ~20W mocy z sieci zasilającej.
    Na zdjęciach PCB (szczególnie po wybraniu opcji "oryginalne zdjęcie") zauważycie wiele krętych linii sygnałowych przeznaczonych do szybkich transmisji cyfrowych,
    jak myślicie czy jest to bardziej dopasowanie impedancji czy też wyrównanie długości torów transmisyjnych?
