Wnętrze instalacyjnego przekaźnika nadzorczego MR-EU1W1P

TechEkspert 24 Paź 2020 14:00 2313 24
  • Wnętrze instalacyjnego przekaźnika nadzorczego MR-EU1W1P
    Przekaźnik nadzorujący napięcie stałe/przemienne 24V lub przemienne 230V pozwala na wykrywanie zbyt niskiej wartości napięcia lub przekroczenie przez napięcie określonego przedziału (okna). Zaglądamy do wnętrza przekaźnika, zobaczymy jak w tak małej obudowie udało się zmieścić elektronikę.

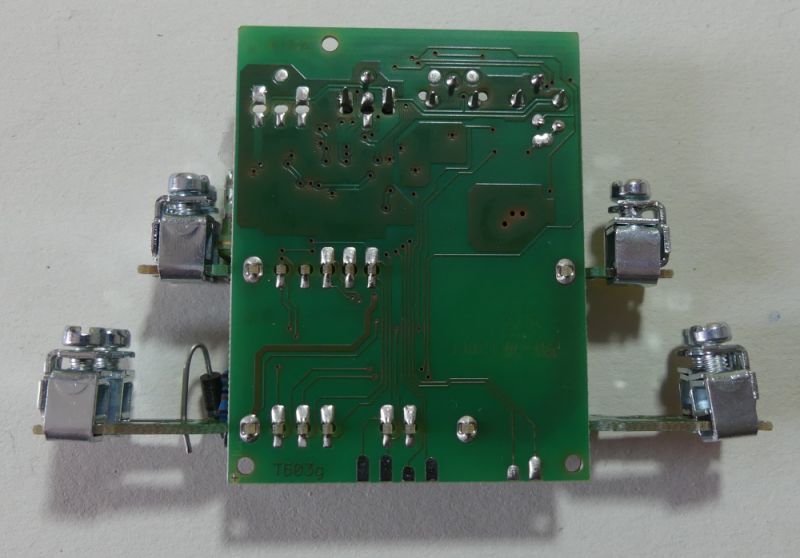

    Zastosowano kilka płytek drukowanych dopasowanych do kształtu obudowy. Płytki są połączone elektrycznie (lutowanie pól stykowych) i mechanicznie (otwory i wypustki laminatu).




    Wnętrze instalacyjnego przekaźnika nadzorczego MR-EU1W1P

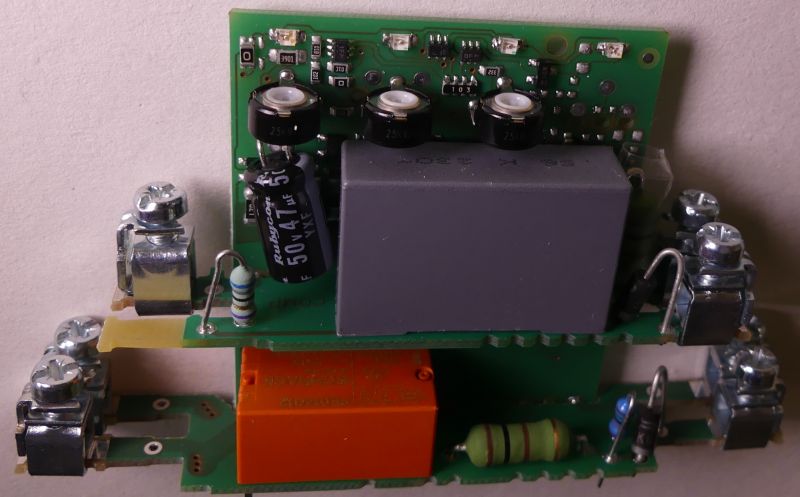

    Zaciski zamontowane są na obwodach drukowanych. Widać sieciowy zasilacz beztransformatorowy (szary kondensator), oraz wyjściowy przekaźnik elektromagnetyczny (pomarańczowy) o parametrach zgodnych z opisem na obudowie przekaźnika nadzorczego.

    Wnętrze instalacyjnego przekaźnika nadzorczego MR-EU1W1P

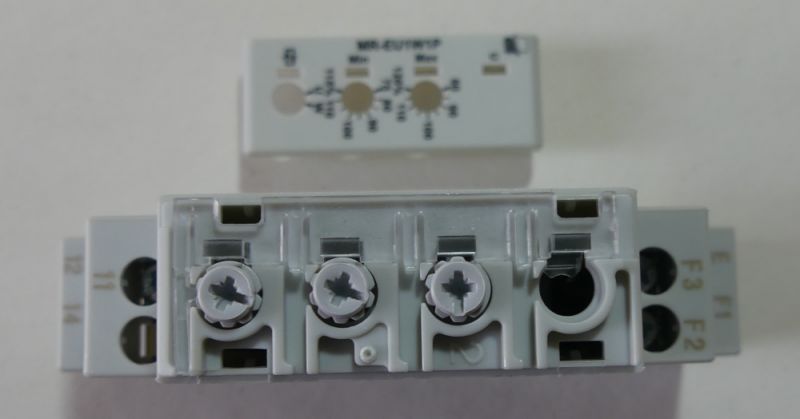

    Przełączniki na obudowie urządzenia okazały się potencjometrami z elementami mechanicznymi zapewniającymi ich skokowe ustawienia.

    Wnętrze instalacyjnego przekaźnika nadzorczego MR-EU1W1P

    Wnętrze instalacyjnego przekaźnika nadzorczego MR-EU1W1P

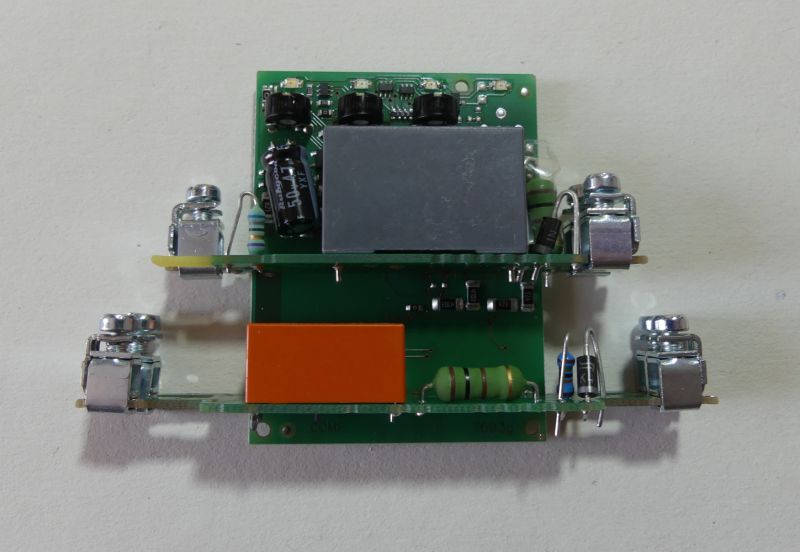

    Całością steruje bliżej nieokreślony układ scalony, mikrokontroler?

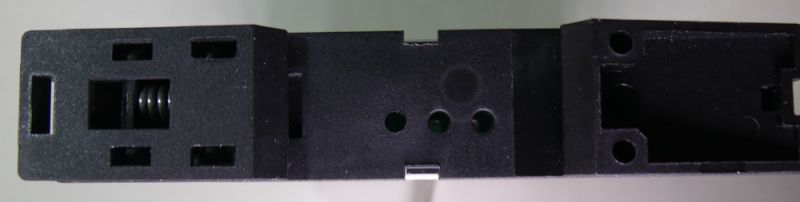

    Od strony mocowania widoczne są 3 otwory - to może być złącze diagnostyczne/programowania w procesie produkcji, gdyż pod otworami znajdują się pola kontaktowe na PCB.

    Wnętrze instalacyjnego przekaźnika nadzorczego MR-EU1W1P

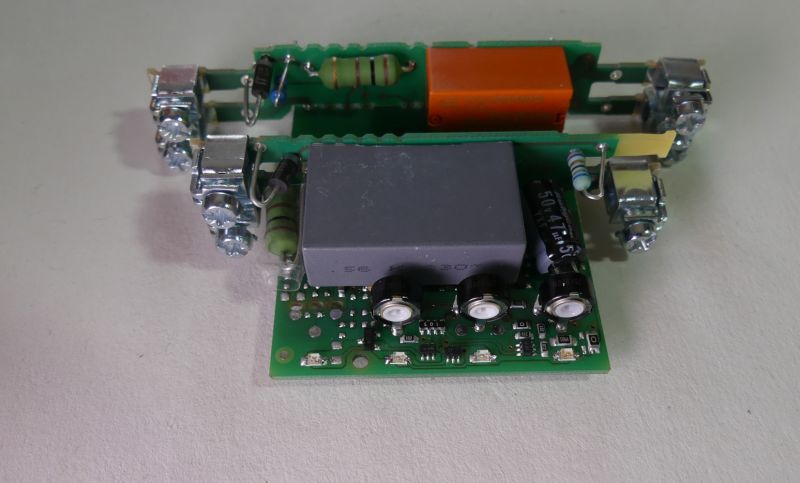

    Całość jest porządnie wykonana oraz widać przemyślaną konstrukcję pasującą do kształtu obudowy. Na trwałość urządzenia będzie miała wpływ jakość kondensatora stałego w zasilaczu beztransformatorowym oraz być może jakość kondensatorów elektrolitycznych. To ciekawe, że producent przekaźników elektromagnetycznych zastosował w swoim przekaźniku nadzorczym przekaźnik elektromagnetyczny innego producenta (Schrack - TE CONNECTIVITY), być może nie mieli przekaźników o odpowiednio małych wymiarach?

    Wnętrze instalacyjnego przekaźnika nadzorczego MR-EU1W1P
