Wnętrze magnetofonu kasetowego SONY TC-K390

tomybb 03 Nov 2020 00:03 4017 13
Ochrona Domu
  • Wnętrze magnetofonu kasetowego SONY TC-K390

    Magnetofony kasetowe czasy swojej świetności mają już dawno za sobą. Co jakiś czas przekonuje się jednak, że wciąż nie brakuję ludzi którzy wciąż ich używają i chcą naprawiać. Z sentymentu? Z zamiłowania? A może z pokaźnej kolekcji kaset którymi dysponują, i nie chcą ich przegrać na nośnik cyfrowy? Ceny niektórych modeli na portalach aukcyjnych na prawdę mogą zaskakiwać.
    Dzisiaj przedstawiam model firmy Sony. TC-K390. Na początek od razu podstawowe dane techniczne.

    Typ: 2-głowicowy
    System ścieżek: 4-ścieżkowy, 2-kanałowy stereo
    Prędkość taśmy: 4,8 cm/s
    Głowice: 1 x nagrywanie / odtwarzanie, 1 x kasowanie
    Pasmo przenoszenia: 30 Hz do 15 kHz (taśma metalowa)
    Stosunek sygnału do szumu: 73 dB (dolby C)
    Całkowite zniekształcenia harmoniczne: 1,8%
    Wymiary: 430 x 123 x 300 mm
    Waga: 3,8 kg

    Panel frontowy prezentuje pierwsze zdjęcie. Warto tylko nadmienić, że magnetofon wyposażony w tzw. "miękką mechanikę" sterowania. System full logic. Czyli zmiana funkcji następuję poprzez pojedyncze naciśnięcie "switcha". Sterowaniem zarządza procesor, wymagany jest dodatkowy silnik który w połączeniu z mechanizmem zastępuję ruch klawisza, który to występuję w mechanizmach z "twardym sterowaniem". Do zalet "miękkiego sterowania" należą przede wszystkim: możliwość obsługi magnetofonu z pilota oraz dużo większa wygoda użytkowania. Taki system występował przeważnie w droższych egzemplarzach. Co ciekawe, z własnych obserwacji zauważył, że w różnych modelach sprzętów audio, najczęściej wieżach, przenośnych odtwarzaczach, producencie w miarę upływu lat rezygnowali z "miękkiej mechaniki", podobnie jak z autoreversu. Tak jakby robili krok wstecz. Myślę, że jednak chodziło tu głównie o oszczędności, aż z czasem magnetofon całkowicie zniknął z wyposażenia. Z przodu znajdziemy także regulację poziomu wejściowego wykorzystywaną przy nagrywaniu, przełącznik zmiany system redukcji szumów DOLBY NR, regulację BIAS oraz wyjście słuchawkowe, jack 6,3mm.
    Także wyświetlacz ze wskaźnikiem wysterowania dla obydwu kanałów oraz licznik.
    Wnętrze magnetofonu kasetowego SONY TC-K390

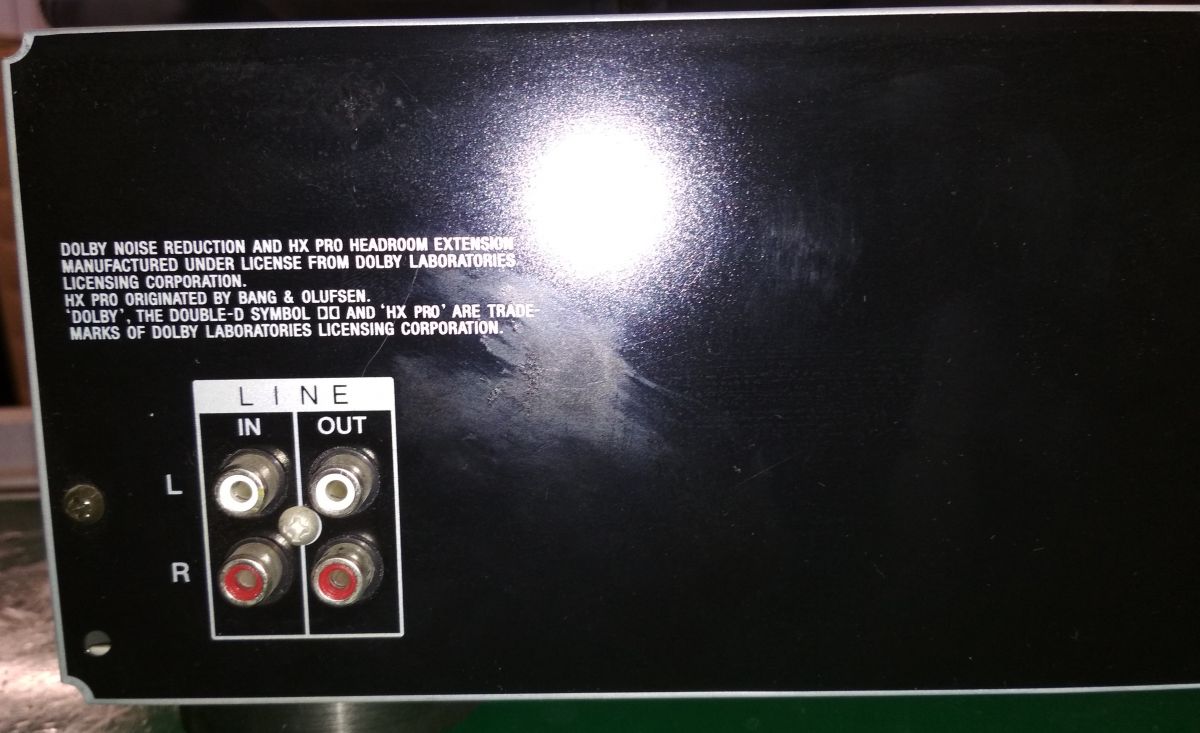

    Panel tylni, tutaj bardzo skromnie: złączą jack wyjściowe do wzmacniacza, oraz wejściowe do nagrywania. Przewód zasilający umieszczony "na stałe".
    Wnętrze magnetofonu kasetowego SONY TC-K390
    Wnętrze magnetofonu kasetowego SONY TC-K390 Wnętrze magnetofonu kasetowego SONY TC-K390

    Wnętrze sprzętu.
    Wnętrze magnetofonu kasetowego SONY TC-K390

    Niewielki transformator. Cały czas jest zasilany po podpięciu do gniazdka, przycisk "power" na froncie go nie wyłączą. Płyta główna połączona z frontową złączami które ułatwiają demontaż. Osobna, niewielka pcb z gniazdami cinch. No i oczywiście sam mechanizm. Całość, jak to w wielu sprzętach segmentowych sprawia wrażenia, jakby mogła zmieścić się w o połowę mniejszej obudowie. Tutaj jednak wymiary dostosowane do reszty zestawów. Wzmacniacz wyznaczał gabaryty pozostałych segmentów. Wszystko musiało być jednakowe i wyglądać estetycznie. :)

    Producent zastosował radiator stalowy a nie aluminiowy. Trzeba jednak przyznać że zdaję to w tym przypadku egzamin. Jest wystarczający, nie spotkałem akurat awarii w tym miejscu. Zawsze jednak należy zwrócić uwagę na zimne luty, szczególnie w tak wiekowych konstrukcjach.
    Wnętrze magnetofonu kasetowego SONY TC-K390 Wnętrze magnetofonu kasetowego SONY TC-K390 Wnętrze magnetofonu kasetowego SONY TC-K390

    Mechanizm kasetowy.
    Wnętrze magnetofonu kasetowego SONY TC-K390 Wnętrze magnetofonu kasetowego SONY TC-K390 Wnętrze magnetofonu kasetowego SONY TC-K390

    Z uwagi na system full logic, jest bardziej skomplikowany. Widać dwa silniki: jeden to napęd taśmy, drugi do zmiany funkcji. Warto wspomnieć, że prostsze mechanizmy dwukasetowe było realizowane tylko na jednym silniku. Ale oczywiście sterowanie "twarde".
    Tutaj silnik z czterema wyprowadzeniami, regulacja prędkości obrotowej zrealizowana na pcb. Podstawowym elementem który ulega zużyciu to paski napędowe. W tym przypadku dwa, jeden zdecydowanie szerszy. Oryginalne paski, mimo iż potrafią kosztować nawet 20-40zł za sztukę wytrzymują lata. Tanie zamienniki za ok 1zł - miałem już przypadek, że po roku nie nadawał się do niczego. Problem jedynie taki, że oryginałów z czasem nie da się zakupić. Produkcja zakończona.
    Wnętrze magnetofonu kasetowego SONY TC-K390 Wnętrze magnetofonu kasetowego SONY TC-K390 Wnętrze magnetofonu kasetowego SONY TC-K390

    Mechanizm składa się niejako z dwóch części. W poprawnym nasadzeniu pasków pomagają więc specjalne, wystające paliki o które wstępnie możemy je zaczepić. Bez tego byłoby zdecydowanie trudniej. Przynajmniej w tego rodzaju mechanizmie.
    Wnętrze magnetofonu kasetowego SONY TC-K390 Wnętrze magnetofonu kasetowego SONY TC-K390 Wnętrze magnetofonu kasetowego SONY TC-K390
    Wnętrze magnetofonu kasetowego SONY TC-K390

    Większe skomplikowanie mechanizmu, to także potencjalnie większa awaryjność. Tutaj przykład typowej usterki w tych modelach. Pęknięcie zębatki. Aktualnie mamy taką sytuację że część nie jest już dostępna. Pomijam fakt, że nawet gdy była dostępna, to tylko z całym silnikiem i kosztowała krocie. Współczesna technika jednak stwarza dodatkowe alternatywy naprawy, mowa tutaj oczywiście o druku 3D. Widziałem już ten element możliwy do zakupu jako wydruk. Pytanie tylko czy rozwiązanie takie się sprawdza? czy jest wystarczająco duża precyzja wydruku przy tak małym elemencie? jaki materiał na druk? To pytanie kieruje do osób które wykonały już tego typu próby.
    Wnętrze magnetofonu kasetowego SONY TC-K390 Wnętrze magnetofonu kasetowego SONY TC-K390

    Krańcówki wykrywające załadowanie kasety, zabezpieczenie przed zapisem itd. Także z czasem bywają awaryjne, nie zwierają na 0Ω. Ich rozbiórka w celu czyszczenia, konserwacji bywa problematyczna.
    Wnętrze magnetofonu kasetowego SONY TC-K390 Wnętrze magnetofonu kasetowego SONY TC-K390 Wnętrze magnetofonu kasetowego SONY TC-K390

    Jak to zwykle bywa musimy przyjrzeć się wszystkim krańcówką, przełącznikom funkcyjnym itp. Czasem występują jako optyczne.

    Problemem w starszych egzemplarzach są czasem pękające plastiki. Nie ominęło to także tego modelu. Blacha która służy do podtrzymywania górnej obudowy - urwane plastikowe łączniki w które przychodzą wkręty. Czasem spowodowane jest to starzeniem się plastiku, dokręceniem śrub ze zbyt dużą siłą a czasem np. działaniem mechanicznym.
    Wnętrze magnetofonu kasetowego SONY TC-K390 Wnętrze magnetofonu kasetowego SONY TC-K390

    Panel frontowy. Przełączniki dobrej jakości, firmy ALPS, dobrze zniosły upływ czasu. Niekiedy mogą wymagać regeneracji, która przywróci 100% sprawności bez konieczności jakiejkolwiek wymiany.
    Wnętrze magnetofonu kasetowego SONY TC-K390 Wnętrze magnetofonu kasetowego SONY TC-K390

    A jak Wy sobie radzicie w naprawach mechanicznych? Tam gdzie nie da się pozyskać części - czy druk 3D jest równie trwały, a może lepszy niż oryginał?
