Zszywacz do plastiku , budowa

-spioch- 03 Nov 2020 15:18 3366 3
  • Witam.
    Proponuję prosty w wykonaniu zszywacz do plastiku.
    Zszywacz służy do łączenia pękniętych elementów plastikowych np. zderzaki samochodowe , różnego rodzaju obudowy itp.
    Łączenie następuje poprzez rozgrzanie spiralki i wtopienie pomiędzy pęknięte elementy plastikowe.
    Po wystygnięciu trwale łączy pęknięcie (jest to alternatywa dla kleju).
    Różnego rodzaju elementy grzejne można dokupić .
    Zszywacz do plastiku , budowa


    Potrzebne elementy do budowy urządzenia : Rurka PCV średnica 40mm, kawałek ebonitu o wymiarach 42x42x10, dwie dysze MIG omat, przetwornica -zasilacz żarówek halogenowych 12v 150W(przeróbka),mikro wyłącznik ze starej mikrofali, przewód 2,5kw , dodatkowe elementy druk 3D, śruby, nakrętki i trochę chęci.
    Zszywacz do plastiku , budowa
    Stare przetwornice które czekały przez kilka lat w szafie
    Zszywacz do plastiku , budowa Zszywacz do plastiku , budowa
    Sposób podłączenia w rękojeści
    Zszywacz do plastiku , budowa
    Zszywacz do plastiku , budowa
    Wzornik do wywiercenia otworów
    Zszywacz do plastiku , budowa
    Zszywacz do plastiku , budowa
    Potrzebne elementy, dysza MIG 0.8 mm
    Zszywacz do plastiku , budowa Zszywacz do plastiku , budowa
    Rurka PCV długości 13 cm
    Zszywacz do plastiku , budowa
    Zszywacz do plastiku , budowa
    Zszywacz do plastiku , budowa
    Obudowa mikro przełącznika z mikrofalówki
    Zszywacz do plastiku , budowa
    Przerobiony zasilacz
    Zszywacz do plastiku , budowa
    Zszywacz do plastiku , budowa
    Podłączenie zasilacza
    Zszywacz do plastiku , budowa
    Gotowe zszywacze
    Zszywacz do plastiku , budowa
    Życzę dużo zabawy
    Pozdrawiam.

    Cool? Ranking DIY
    Can you write similar article? Send message to me and you will get SD card 64GB.
    About Author
    -spioch-
    Level 9  
    Offline
    -spioch- wrote 34 posts with rating 59, helped 0 times. Live in city Kutno. Been with us since 2015 year.
  • #2
    -spioch-
    Level 9  
    Witam.
    Zszywaczami obdarowałem znajomych, wyraz ich twarzyczek niezapomniany.
    Dodam jeszcze kilka fotek i opisów , może się przyda.
    Na wstępie,
    -Trzeba pamiętać o odseparowaniu uzwojenia wtórnego w zasilaczu. Należy usunąć wszystkie elementy łączące się z zasilaniem sieci energetycznej, w moim przypadku był to kondensator c5.
    -Otwory w ebonicie wiercimy wiertłem 6mm. Na początku, po środku ebonitu a następnie toczymy do wymiaru rurki.
    Zszywacz do plastiku , budowa
    -Drukujemy wzornik i odznaczamy dwa następne punkty do wywiercenia.

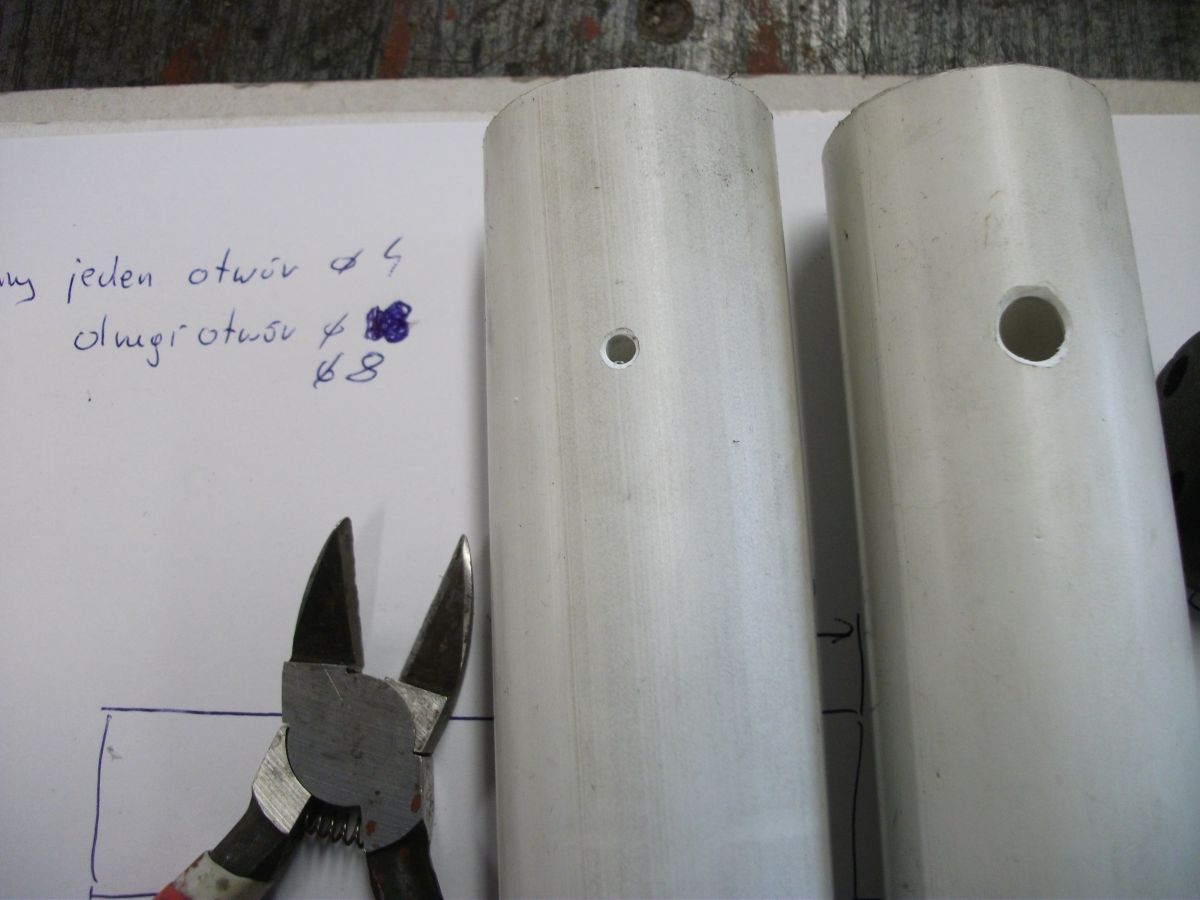

    -Drukujemy podstawę pod mikro przełącznik. Nawiercamy otwór na rurce PCV wiertłem 2.5 mm w odległości 40 mm od początku rurki.
    Odległość ta nie powinna być mniejsza , ponieważ nie zmieścimy przewodów zasilających. Wydrukowany element wprowadzamy do wnętrza rurki PCV i tym samym wiertłem przewiercamy współosiowo rurkę . Rozwiercamy rurkę na wymiar.
    Zszywacz do plastiku , budowa
    -Montujemy mikro przełącznik i przykręcamy wkrętem do rurki
    Zszywacz do plastiku , budowa

    Zszywacz do plastiku , budowa
    Zszywacz do plastiku , budowa
    -Zaślepka rurki, to plastikowy korek do rur metalowych . Korek ten należy wcisnąć na prasie.
    Zszywacz do plastiku , budowa
    Nie mogę dodać plików 3d , jak to mogę zrobić?
    Pozdrawiam
  • #3
    Marian B
    Level 37  
    Urządzenie działa, zdaje egzamin i w porządku.
    Jednak ten sam efekt można osiągnąć bez budowy mimo wszystko dość skomplikowanego urządzenia, bardzo prostą metodą.
    Wystarczy tylko lutownica około 100W.
    Kawałeczki miedzianego drutu o średnicy w zależności od potrzeby 1÷2mm, wygięte w kształcie S, Z, prostokątne C, lub inny wymyślny kształt, wtapia się lutownicą w odpowiednich odstępach, np. co 1 lub 2cm, albo wg. potrzeb.
  • #4
    -spioch-
    Level 9  
    Witam.
    Oczywiście Masz rację. Lutownica 100W daje radę, ale fajnie mieć pod ręką gotowe urządzenie , które w najmniej odpowiedniej chwili jest potrzebne. Jak pisałem wcześniej, zszywacz powstał w wolnej chwili z elementów będących pod ręką, osiągalnych dla każdego. Ktoś zaraz napisze , po co robić jak można kupić .
    Szczegółowy opis urządzeń może zainspirować do budowy innych konstrukcji, w szczególności przez młodych elektroników konstruktorów.
    W załączeniu pliki do druku 3d
