[Solved] Zmywarka Miele G6620SC martwa - błąd F70 i Inlet/outlet

06 Nov 2020 22:22 429 10
  • Level 18  
    Zmywarka miele G6620SC

    Według ostatniego użytkownika wyrzucała kod F70 (wyciek wewnętrzny) i kontrolkę "inlet outlet". Po podłączeniu do wody i prądu po drugim postoju zmywarka się włączyła, wypomnpowala trochę wody i się wyłączyła.

    Teraz nie włącza się całkowicie. Zasilanie do PCB dochodzi tak samo jak do przekaźnika grzałki. Po odłączeniu połączeń do PCB i zostawieniu tylko zasilania nie ma żadnej reakcji.

    Zasilanie pomp i grzałki jest bezpośrednio z PCB więc trudno jest mi sądzić, że uszkodzenie pompy czy grzałki może spowodować wyłączenie PCB (może się mylę)

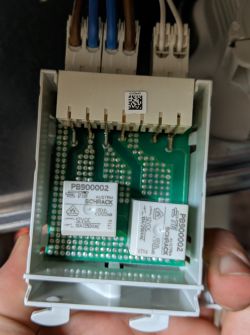

    Podejrzewam PCB więc wstępnie sprawdziłem oporniki i mniejsze kondensatory, ale nic oczywistego nie widzę. Wydaje mi się, że przekaźniki na płycie odpowiadają tylko za sterowanie mechaniką więc nawet jeśli są uszkodzone to podejrzewam że płyta i tak powinna "wstać" przy ich uszkodzeniu. Wszelkie sugestie mile widziane.

    Zmywarka Miele G6620SC martwa - błąd F70 i Inlet/outlet Zmywarka Miele G6620SC martwa - błąd F70 i Inlet/outlet Zmywarka Miele G6620SC martwa - błąd F70 i Inlet/outlet Zmywarka Miele G6620SC martwa - błąd F70 i Inlet/outlet
    [30.03.2021, darmowy webinar] Nowoczesna diagnostyka maszyn, monitorowanie i przewidywanie awarii. Zarejestruj się
  • Level 35  
    Na płycie są 3 bezpieczniki T1,6A(brązowe cylindry), czy sprawdzałeś je?
  • Level 18  
    alekt77 wrote:
    Na płycie są 3 bezpieczniki T1,6A(brązowe cylindry), czy sprawdzałeś je?

    Dzięki.
    Właśnie nie sprawdzałem.
    Dwa mają jeden ohm oporności, trzeci 7MOhm, więc pewnie walnięty.

    Niestety płytka pompy cyrkulacji jest spalona.
    Dostępna tylko z pompa za wartość nowej zmywarki, więc szukam zdjęcia płytki do znalezienia uszkodzonych podzespołów lub samej płytki
    Zmywarka Miele G6620SC martwa - błąd F70 i Inlet/outlet
  • Level 35  
    mkaminski100 wrote:
    szukam zdjęcia płytki do znalezienia uszkodzonych podzespołów lub samej płytki

    Szukaj raczej sprawnej płytki na podmianę. Ze zdjęcia widać że uszkodzone co najmniej 3 układy scalone, a niewykluczone że również procesor.
    Zobacz czy nie jest to ślad wytopienia na obudowie w miejscu zaznaczonym strzałką. Pomierz rezystancje na kondensatorach wokół procesora(czy nie ma zwarć na ścieżkach zasilania).
    Zmywarka Miele G6620SC martwa - błąd F70 i Inlet/outlet
  • Level 18  
    Udało mi się zdobyć druga płytkę od serwisanta Miele. Twierdził że numer produktu jest ten sam i że będzie pasowała.
    Bezpiecznik jak pisałeś był przepalony, więc wymieniłem na taki sam.
    Po złożeniu zmywarka ożyła, ale na razie nie jest na tyle złożona żeby ją sprawdzać,
    Zmywarka Miele G6620SC martwa - błąd F70 i Inlet/outlet Zmywarka Miele G6620SC martwa - błąd F70 i Inlet/outlet
  • Level 18  
    Po złożeniu zmywarka dolewa i wypompowuje wodę, świeci się czerwony "Inlet/outlet" a po pewnym czasie wyświetla się błąd F13 ( Water Intake Fault at End of Step).
    Woda się wlewa więc raczej zawory na wężu są sprawne.
    Elektrozawór do zmiękczacza buczy (nie sprawdzałem napięcia) i puszcza wodę na diverter (przepraszam ale nie wiem jak się to po polsku nazywa), więc na razie podejrzewam płytkę przepływomierza, ale nie wiem czy można ją sprawdzić, bo nie chcę zakładać nowej jeśli to jest jednak główne PCB.

    Mam serwisówkę do modeli 5xxx ale nie tych i nie mogę niczego w necie znaleźć.
    Czy ktoś mógłby poratować? Zmywarka Miele G6620SC martwa - błąd F70 i Inlet/outlet
  • Level 9  
    Żeby sprawdzić płytkę z kontraktronem najprostszym sposobem jest podpięcie miernika pod w miejsce kostki pod dwa piny miernik ustawić na zwarcie (piszczek) i dość mocnym magnesem zbliżasz i oddalasz go od kontraktronu. Miernik musi pikać (zbliżysz magnes rozwiera oddalasz zwiera, lub na odwrót).
  • Home appliances specialist
    Zatem test pompy jest po nalaniu wody? Zazwyczaj te zmywarki pobierają wodę i jest test pompy, hydrostat powinien kliknąć pod wpływem ciśnienia i dalej dopuszczają wody i robią swoje.

    Czy po tym zwarciu falownika pompy myjącej przemierzyłeś tor zasilania i komunikacji na PCB? Jednak tak w zasadzie takie wypalenie nie dzieje się samo z siebie. Czyli te 99% moich przypadków to zalanie tej elektroniki wodą to (transport na plecach) Natomiast woda z odpowietrzenia wpada w elektronikę pompy po położeniu na tył, a drugie to zapchana pompa myjąca ciałem obcym...
  • Level 18  
    electrogt wrote:
    Żeby sprawdzić płytkę z kontraktronem najprostszym sposobem jest podpięcie miernika pod w miejsce kostki pod dwa piny miernik ustawić na zwarcie (piszczek) i dość mocnym magnesem zbliżasz i oddalasz go od kontraktronu. Miernik musi pikać (zbliżysz magnes rozwiera oddalasz zwiera, lub na odwrót).

    Wychodzi na to że w "spoczynku" czujnika powinien być zamknięty obieg, a jest otwarty.
    Słuchać klikanie przy poruszaniu magnesem ale nie ma zmiany w obwodzie nie było, więc chyba czujnik jest spalony na złączach.

    Dodano po 14 [minuty]:

    abuhamza wrote:
    Zatem test pompy jest po nalaniu wody? Zazwyczaj te zmywarki pobierają wodę i jest test pompy, hydrostat powinien kliknąć pod wpływem ciśnienia i dalej dopuszczają wody i robią swoje.

    Czy po tym zwarciu falownika pompy myjącej przemierzyłeś tor zasilania i komunikacji na PCB? Jednak tak w zasadzie takie wypalenie nie dzieje się samo z siebie. Czyli te 99% moich przypadków to zalanie tej elektroniki wodą to (transport na plecach) Natomiast woda z odpowietrzenia wpada w elektronikę pompy po położeniu na tył, a drugie to zapchana pompa myjąca ciałem obcym...

    Teraz nawet nie dochodzi do testu ani pracy pompy.
    Dolewa wody i wypompowuje w kółko.
    Sam czujnik ciśnienia pompy jest w pompie i były z nimi problemy ale to jest pompa cyrkulacyjna .
    Dziwne jest to że Miele nawet w serwisówce podaje żeby na plecach trzymać do napraw, ale zgadzam się że wygląda na to że pompa była zalana po transporcie.
    Chyba pisałem już że mam nową płytkę i ja już założyłem ale jest problem z czujnikiem przepływu.
    Pompa też miała kawałek folii, co jest dość częstym problemem, ale poza tym jest bardzo czysta i widać że mało używana albo tylko na miękkiej wodzie
  • Level 9  
    Jeśli nie pika ruszając magnesem to jest do wymiany.
  • Level 18  
    Czujnik był uszkodzony.
    W stanie spoczynku powinna być przerwa, a połączenie obwodu powinno działać pod wpływem magnesu.
    Nowy czujnik rozwiązal sprawę.
    Zmywarka działa, więc ogromnie dziękuję za pomoc
