Podłączenie dwóch świetlówek do prądu

12 Nov 2020 12:55 348 10
  • Level 10  
    Witam
    Mam dwie oprawy świetlówkowe.

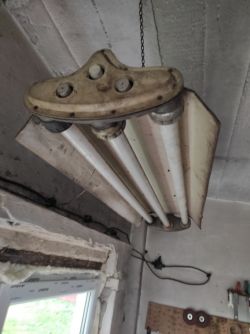

    Jedna jeszcze z czasów PRL:
    Podłączenie dwóch świetlówek do prądu
    a druga kupiona na portalu aukcyjnym (oprawa hermetyczna 2xt8 18w)
    Podłączenie dwóch świetlówek do prądu
    Kupiłem sobie włącznik świecznikowy podwójny i chciałbym to połączyć.
    Tylko jest problem bo ze starej oprawy na dwóch kablach jest prąd

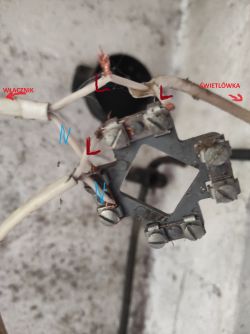

    Na zdjęciu oznaczyłem jak to wygląda.(to jest połączenie starej świetlówki)
    Podłączenie dwóch świetlówek do prądu

    A chciałem podłączyć według tego schematu no ale stara świetlówka ma prąd na dwóch kablach z tego co tu widać i nie ma uziemienia(N)? Podłączenie dwóch świetlówek do prądu
  • HelukabelHelukabel
  • Level 35  
    Podłączenie starej świetlówki jest nieprawidłowe nie tylko z powodu braku przewodu ochronnego ale też że na wyłącznik idzie przewód neutralny N. Czyli nieprawidłowo przerywany jest obwód oświetlenia. Na schemacie rysujesz przewód ochronny ale gdzie go masz na zdjęciach?
  • HelukabelHelukabel
  • Level 10  
    Bo schemat jest z internetu. To przykład jak chciałem podłączyć.
    No nie mam przewodu ochronnego.

    Rysiek2 wrote:
    Musisz zamienić przewody 1 i 2 miejscami oraz oczywiście "dołożyć" przewód PE


    Po tej zamianie będę mógł połączyć według schematu wyżej(dwie lampy i włącznik świecznikowy)?
    Czyli rozumiem, że dwa kable które wychodzą ze starej świetlówki maja N i L?
    Podłączenie dwóch świetlówek do prądu

    Podłącze to według tego schematu? Dlaczego mam prąd na dwóch kablach starej oprawy?
  • Level 35  
    marcin016 wrote:
    Dlaczego mam prąd na dwóch kablach starej oprawy?
    Bo przerywasz przewód neutralny (a nie fazę) na wyłączniku. Jeżeli starą lampę "oświecisz" to "stracisz" fazę na przewodzie idącym od wyłącznika.
  • Level 10  
    Czyli tak wygląda wyjście kabli ze starej świetlówki? (L i N)
    Bo tego nie mogę do końca zrozumieć.
    Podłączenie dwóch świetlówek do prądu
  • CCTV and Stationary Alarms specialist
    marcin016 wrote:
    Czyli rozumiem, że dwa kable które wychodzą ze starej świetlówki maja N i L?

    Kable mają to co do nich doprowadzisz.
    Z załączonego przez ciebie zdjęcia wynika że linia zasilająca (L i N) znajduje się na nieopisanym kablu.
    Jak rozumiem jest on na stałe wpięty w rozdzielnie? Gdyby był zasilany z gniazda elektrycznego co gorsze jeszcze z dwubiegunową wtyczką to cała koncepcja będzie słuszna tylko w jednym podłączeniu wtyczki do gniazda. Jeżeli włożysz wtyczkę odwrotnie to zamienią się linie L z N i znowu będzie niebezpiecznie i źle.
    Cała sprawa sprowadza się do takiego podłączenia zasilania lampy aby użytkowanie jej było bezpieczne.
    W sytuacji gdy rozłączasz dopływ prądu poprzez przerwanie przewodu N (neutralnego) na obu przewodach zasilających w lampie występuje niebezpieczne napięcie.
    Dlatego też włącznik musi przerywać linię L a wtedy na wyłączonej lampie będzie tylko N czyli 0V.
  • Level 10  
    Rysiek2 wrote:
    marcin016 wrote:
    Czyli rozumiem, że dwa kable które wychodzą ze starej świetlówki maja N i L?

    Kable mają to co do nich doprowadzisz.
    Z załączonego przez ciebie zdjęcia wynika że linia zasilająca (L i N) znajduje się na nieopisanym kablu.
    Jak rozumiem jest on na stałe wpięty w rozdzielnie? Gdyby był zasilany z gniazda elektrycznego co gorsze jeszcze z dwubiegunową wtyczką to cała koncepcja będzie słuszna tylko w jednym podłączeniu wtyczki do gniazda. Jeżeli włożysz wtyczkę odwrotnie to zamienią się linie L z N i znowu będzie niebezpiecznie i źle.
    Cała sprawa sprowadza się do takiego podłączenia zasilania lampy aby użytkowanie jej było bezpieczne.
    W sytuacji gdy rozłączasz dopływ prądu poprzez przerwanie przewodu N (neutralnego) na obu przewodach zasilających w lampie występuje niebezpieczne napięcie.
    Dlatego też włącznik musi przerywać linię L a wtedy na wyłączonej lampie będzie tylko N czyli 0V.


    Podłączenie dwóch świetlówek do prądu Podłączenie dwóch świetlówek do prądu

    Tak wygląda cała instalacja w garażu.
    Chcę po prostu tylko podłączyć te dwie świetlówki do włącznika świecznikowego podwójnego.
    Czy ten schemat jest prawidłowy i mogę tak bez problemu sobie podłączyć te świetlówki? I jak sprawdzić który przewód ze starej świetlówki jest fazowy(L) a który neutralny(N) bo o to mi najbardziej chodzi?
    Podłączenie dwóch świetlówek do prądu
  • Level 43  
    Widzę, że ochrona przed porażeniem jest dla ciebie pustym słowem.
    Ważne jest tylko aby światełko świeciło i w gniazdku napięcie było.
    Reszta nie ma znaczenia, wszak ZUS partcypuje w kosztach pochówku.

    Najpierw może doprowadź ten bajzel do porządku, zastosuj odpowiednie przewody do opraw wtedy większość tego o co pytasz się wyjaśni.
  • Level 23  
    Dla własnego bezpieczeństwa się nie baw się w elektryka. Nie masz zielonego pojęcia jak takie proste połączenie zrobić. Ale to jest najmniej istotne. Istotne jest to, że z gniazdek masz powyrywane kołki ochronne i w tym nie widzisz problemu. W to, że zrobisz tak że lampki będą świecić to nie wątpię. Natomiast czy zrobisz to bezpiecznie? Nową instalację wykonuje się już przewodem z żyłą ochronną i nie ma znaczenia czy obecnie będzie ona wykorzystywana czy nie.
    Nie każdy musi być elektrykiem, zwłaszcza jak nie ma ku temu predyspozycji.
  • CCTV and Stationary Alarms specialist
    kkas12 wrote:
    Najpierw może doprowadź ten bajzel do porządku, zastosuj odpowiednie przewody do opraw wtedy większość tego o co pytasz się wyjaśni.

    Podpisuję się pod tym dwoma rękami.

    marcin016 wrote:
    Czy ten schemat jest prawidłowy i mogę tak bez problemu sobie podłączyć te świetlówki?

    Kierunek myślenia prawidłowy.

    Wszystko zależy od praktycznej realizacji tych połączeń a widząc stan tej instalacji to polecam to o czym napisał kolega powyżej
