[Solved] Agregat Kraft 18000B, za niskie napięcie

Vuko3231 18 Nov 2020 08:49 978 8
Automation24
| New topic
  • #1
    Vuko3231
    Level 3  
    Witam. Mam problem z agregatem Firmy kraft 18000b. Agregat trafił do nas z uszkodzonym układem zapłonowym. Układ zapłonowy został już naprawiony. Jeśli chodzi o AVR to, niezależnie od, obrotów podawał na szczotki cały czas 7v(model avr. KI-DAVR-95S3). Zamówiłem nowy AVR i po zamontowaniu na wyjściu z prądnicy mam zaledwie 300v międzyfazowo(przy pełnych obrotach, a napięcie na szczotki podawane przez regulator to max 16v.

    W czym może być problem? Może to być wina np magnesów na wirniku?
    [07.10.2023, Warszawa] Eltrox Technology Expo [sponsorowane]
  • Automation24
  • #2
    jozgo
    Level 41  
    Vuko3231 wrote:
    Może to być wina np magnesów na wirniku?

    Magnesy, jeżeli są, to chyba dla wspomagania magnetyzmu szczątkowego przy rozruchu.
    Po tym strumień magnetyczny pochodzi od uzwojenia wirnika.
    Jest pytanie o stan tego uzwojenia. Czy np. nie ma zwarcia międzyzwojowego?
    Czy masz jakieś dokumentacje agregatu, regulatora?

    Dodano po 20 [minuty]:

    Takie dane regulatora znalazlem:
    Napięcie: 120 (90-132VAC) lub 240 (190-264VAC), 1 faza 2 przewody
    Częstotliwość: 50-60 Hz nominalna
    Faza: jednofazowa / trójfazowa
    Napięcie: maks. 150 V AC, 3 fazy
    Wyjście pola magnetycznego Prąd: ciągłe 4 A, przerywane 10 A w ciągu 10 sekund
    Napięcie: maks. 90 VDC przy wejściu 207 VAC
    Dokładność regulacji ciśnienia <+/- 1% RMS z 4% sterowaniem silnikiem.
    Są, jak z tego wynika, do wyboru dwa wejścia napięcia z cewki w stojanie. Czy masz wybrane właściwe?
  • Automation24
  • #3
    Vuko3231
    Level 3  
    jozgo wrote:
    Vuko3231 wrote:
    Może to być wina np magnesów na wirniku?

    Magnesy, jeżeli są, to chyba dla wspomagania magnetyzmu szczątkowego przy rozruchu.
    Po tym strumień magnetyczny pochodzi od uzwojenia wirnika.
    Jest pytanie o stan tego uzwojenia. Czy np. nie ma zwarcia międzyzwojowego?
    Czy masz jakieś dokumentacje agregatu, regulatora?

    Dodano po 20 [minuty]:

    Takie dane regulatora znalazlem:
    Napięcie: 120 (90-132VAC) lub 240 (190-264VAC), 1 faza 2 przewody
    Częstotliwość: 50-60 Hz nominalna
    Faza: jednofazowa / trójfazowa
    Napięcie: maks. 150 V AC, 3 fazy
    Wyjście pola magnetycznego Prąd: ciągłe 4 A, przerywane 10 A w ciągu 10 sekund
    Napięcie: maks. 90 VDC przy wejściu 207 VAC
    Dokładność regulacji ciśnienia <+/- 1% RMS z 4% sterowaniem silnikiem.
    Są, jak z tego wynika, do wyboru dwa wejścia napięcia z cewki w stojanie. Czy masz wybrane właściwe?


    Wejście raczej prawidłowe. Zwarcia nie ma. Schematu niestety też nie. Szukałem trochę informacji o regulatorze i okazuje się ze jest on do agregatu o mniejszej mocy, tu prawdopodnie serwis, w którym wcześniej był agregat, zamienił oryginalny regulator na inny, wysłałem zapytanie do dostawcy części o możliwość określenia jaki powinien być oryginalny. Zobaczymy co odpowie.
    Mógłbym widzieć gdzie udało ci sie znaleźć parametry tego avr?
  • #4
    jozgo
    Level 41  
    Vuko3231 wrote:
    Mógłbym widzieć gdzie udało ci sie znaleźć parametry tego avr?

    Jakaś oferta handlowa.

    Dodano po 5 [minuty]:

    Widzialem, ze piszą o mocy do 9,5 kVA.
    https://safeelectronic.en.made-in-china.com/product/hNqJPeBTAdcf/China-Ki-Davr-95s-Professional-Automatic-Voltage-Regulator-Controller-Generator-Parts-AVR-95s3.html[quote:cb952cbe59="Vuko3231"> target="_blank" rel="nofollow noopener ugc" class="postlink inline" title="" >https://safeelectronic.en.made-in-china.com/product/hNqJPeBTAdcf/China-Ki-Davr-95s-Professional-Automatic-Voltage-Regulator-Controller-Generator-Parts-AVR-95s3.html[quote:cb952cbe59="Vuko3231 wrote:
    Zwarcia nie ma

    Pisałem o zwarciu międzyzwojowym. Zwarta jakaś część uzwojenia wzbudzenia.
    Żeby to stwierdzić musiałbyś znać prawidłową rezystancję uzwojenia wzbudzenia.
    To uzwojenie pracuje na napięciu stałym, więc takie zwarcie nie pali go.
  • #5
    Vuko3231
    Level 3  
    Pisałem o zwarciu międzyzwojowym. Zwarta jakaś część uzwojenia wzbudzenia.
    Żeby to stwierdzić musiałbyś znać prawidłową rezystancję uzwojenia wzbudzenia.
    To uzwojenie pracuje na napięciu stałym, więc takie zwarcie nie pali go.[/quote]

    No prawidłowej rezystancji nie znam. Zobaczymy z większym regulatorem, jeśli to nie rozwiąże problemu będę szukał w uzwojeniu.
  • #6
    iskrownik
    Home appliances specialist  
    Vuko3231 wrote:
    eśli podam napięcie zewnętrzne 24v (np z zasilacza) to na wyjściu uzyskuje około 400v międzyfazowo
    Vuko3231 wrote:
    Pisałem o zwarciu międzyzwojowym. Zwarta jakaś część uzwojenia wzbudzenia.

    Jedno wyklucza drugie.
    Vuko3231 wrote:
    Zamówiłem nowy AVR i po zamontowaniu na wyjściu z prądnicy mam zaledwie 300v międzyfazowo(przy pełnych obrotach

    Pokaż zdjęcie regulatora. Na pewno masz tam potencjometr opisany jako VOLT którym to trzeba sobie pomanewrować, aby uzyskać odpowiednią wartość generowanego napięcia. Jeśli regulator był zakupiony jako nowy nieużywany to ten właśnie potencjometr będzie skręcony na minimum.
    Vuko3231 wrote:
    To uzwojenie pracuje na napięciu stałym
    Jeśli byś obserwował przebieg na oscyloskopie ,który jest podawany z wyjścia regulatora obciążonego uzwojeniem magnesicy, to byś tak nie pisał.
  • #7
    jozgo
    Level 41  
    iskrownik wrote:
    Vuko3231 napisał:
    To uzwojenie pracuje na napięciu stałym
    Jeśli byś obserwował przebieg na oscyloskopie ,który jest podawany z wyjścia regulatora obciążonego uzwojeniem magnesicy, to byś tak nie pisał.

    Chodzi o to że nie przemiennym.
  • #8
    Vuko3231
    Level 3  
    iskrownik wrote:
    Vuko3231 wrote:
    eśli podam napięcie zewnętrzne 24v (np z zasilacza) to na wyjściu uzyskuje około 400v międzyfazowo
    Vuko3231 wrote:
    Pisałem o zwarciu międzyzwojowym. Zwarta jakaś część uzwojenia wzbudzenia.

    Jedno wyklucza drugie.
    Vuko3231 wrote:
    Zamówiłem nowy AVR i po zamontowaniu na wyjściu z prądnicy mam zaledwie 300v międzyfazowo(przy pełnych obrotach

    Pokaż zdjęcie regulatora. Na pewno masz tam potencjometr opisany jako VOLT którym to trzeba sobie pomanewrować, aby uzyskać odpowiednią wartość generowanego napięcia. Jeśli regulator był zakupiony jako nowy nieużywany to ten właśnie potencjometr będzie skręcony na minimum.
    Vuko3231 wrote:
    To uzwojenie pracuje na napięciu stałym
    Jeśli byś obserwował przebieg na oscyloskopie ,który jest podawany z wyjścia regulatora obciążonego uzwojeniem magnesicy, to byś tak nie pisał.


    Wybacz, źle napisałem odpowiedź, zwarcia tam nie stwierdziłem. Po podaniu 24v na wirnik otrzymuje napięcie 400v z wyjścia prądnicy.
    Agregat Kraft 18000B, za niskie napięcie

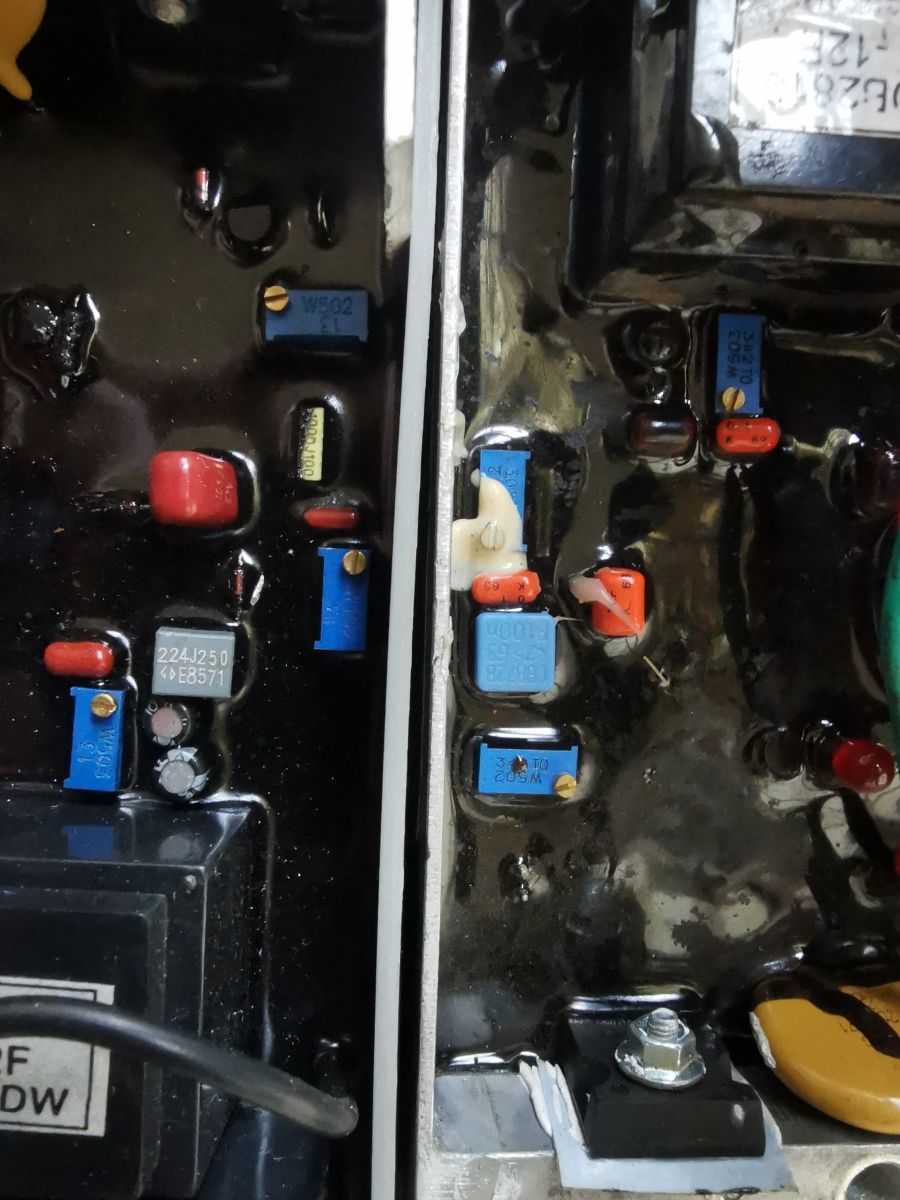

    Tu jest zdjęcia starego i nowego regulatora. Robiłem kilka agregatów i nigdy nie miałem potrzeby regulacji napięcia na avr.
