Hej,
zdecydowałem się dokształcić z podstaw elektroniki na praktycznym przykładzie.
Urwały mi się kabelki z lampek choinkowych, które chcę przylutować w odpowiednie miejsce.

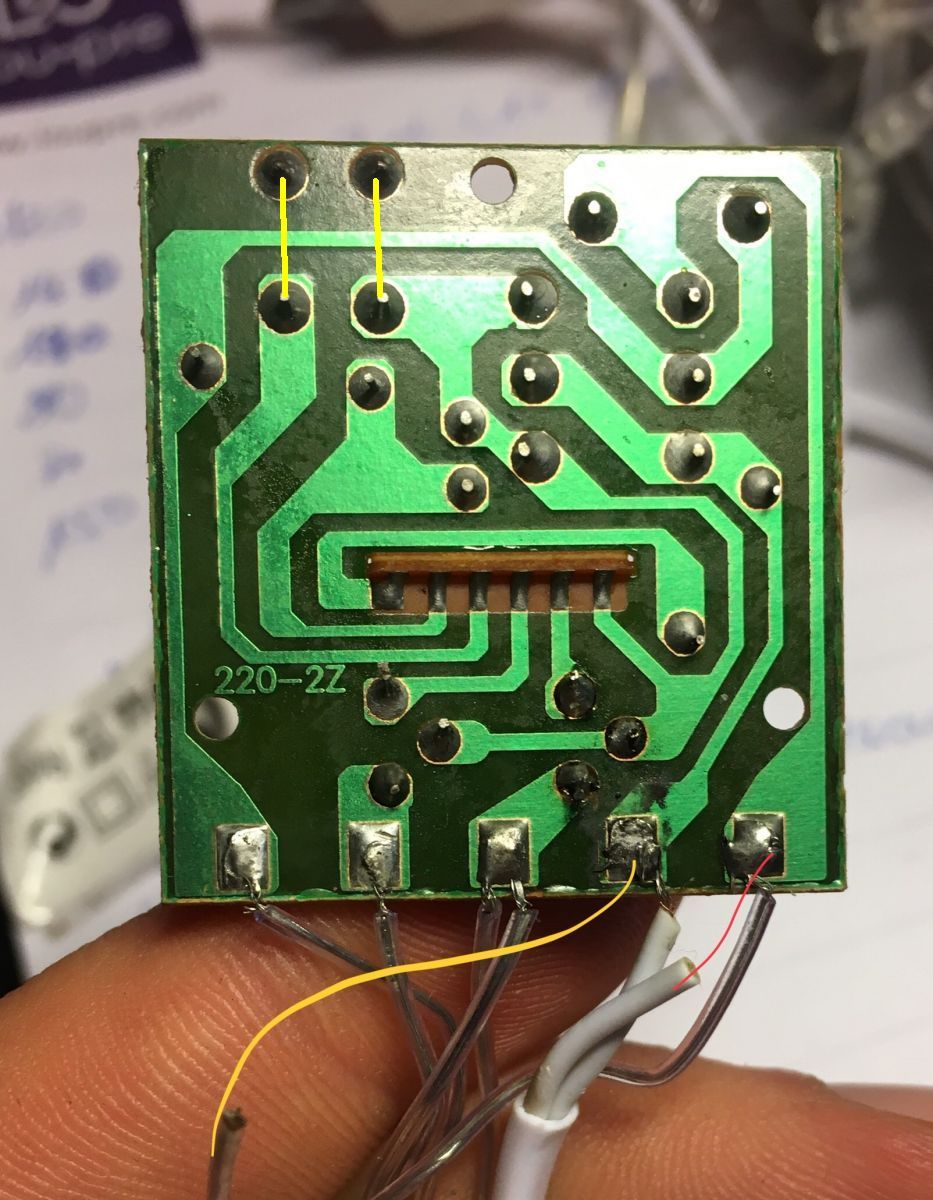

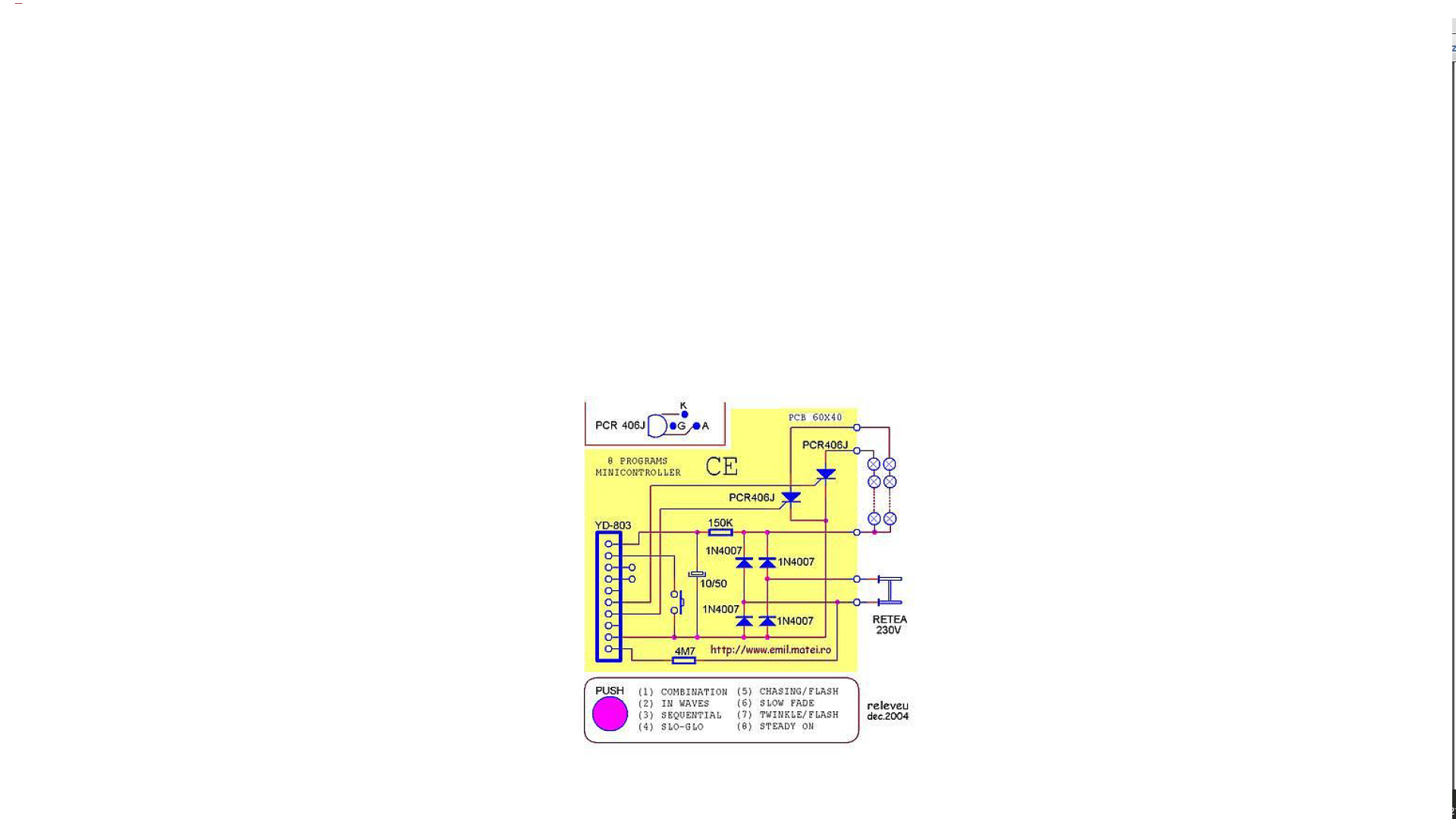

Specjalnie nie patrzę czy są to kabelki, które idą do wtyczki po drugiej stronie lampek, czy może wchodzą do diody, ponieważ chciałbym dojść do tego po układzie, który widoczny jest na zdjęciu
(zidentyfikować czy są to kabelki 230V czy 12V)
Wylutowałem i sprawdziłem miernikiem tyrystor PCR 406-J, pod którym było trochę "czarno", ale okazał się być OK, więc wlutowałem ponownie.
No to mamy tyrystory, który powiedzmy, że wiem jak działają, bo naoglądałem się filmików.
Mamy też 2 rezystory -> jeden, 150kOhmów (ten z żółtym mnożnikiem), drugi 2000kOhmów (ten z zielonym mnożnikiem), o ile dobrze rozkodowałem.
Mamy też 16V kondensator o pojemności 47uF, elektrolityczny, czyli takiego typu, który jako jedyny wrażliwy jest na poprawne podłączenie +/- (wrażliwość na polaryzację).
Mamy też coś, co oznaczone jest jako YD 803-2 i tu zaczyna się problem, bo nie mogę znaleźć żadnego datasheet z tym związanego, ani application notes. Przekierowuje mnie na jakieś dziwne strony, które nie dotyczą tematu...

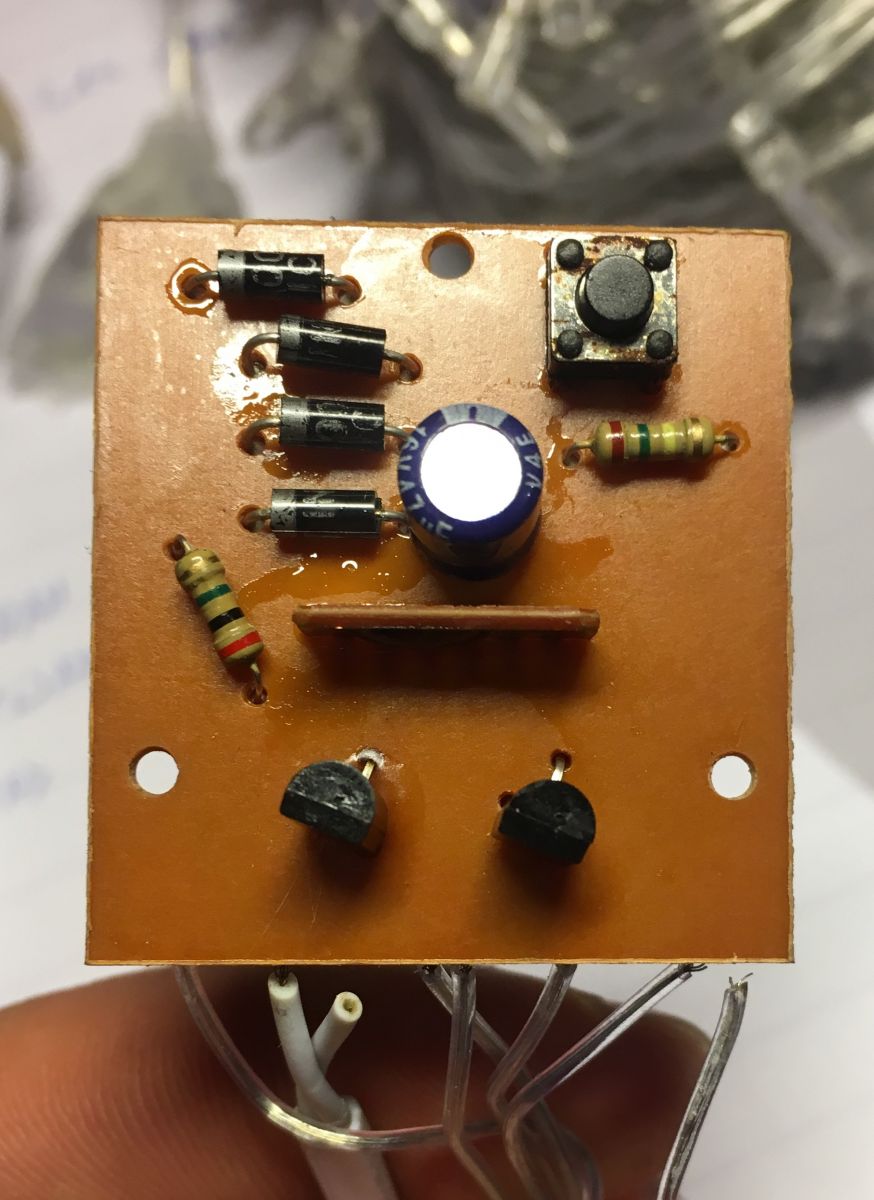

No i mamy 4 elementy, które nie wiem czym są. Nie wiem nawet czy wszystkie są tym samym.
Bez rozlutowywania nie jestem w stanie znaleźć tego po symbolach.
No i oczywiście mamy przycisk.
Moim pierwszym pytaniem było "co tutaj zmienia mi prąd zmienny na stały".
Więc tu, poza pomocą przy identyfikacji wspomnianych wyżej elementów, byłbym wdzięczny gdybyście powiedzieli mi czego ja tu powinienem się doszukać? Tzw. mostka prostowniczego? Mostka gretza?
Na początek to chyba tyle, ale i tak będę wdzięczny za ewentualną szerszą odpowiedź
Udanego nowego roku!
zdecydowałem się dokształcić z podstaw elektroniki na praktycznym przykładzie.
Urwały mi się kabelki z lampek choinkowych, które chcę przylutować w odpowiednie miejsce.
Specjalnie nie patrzę czy są to kabelki, które idą do wtyczki po drugiej stronie lampek, czy może wchodzą do diody, ponieważ chciałbym dojść do tego po układzie, który widoczny jest na zdjęciu
(zidentyfikować czy są to kabelki 230V czy 12V)
Wylutowałem i sprawdziłem miernikiem tyrystor PCR 406-J, pod którym było trochę "czarno", ale okazał się być OK, więc wlutowałem ponownie.
No to mamy tyrystory, który powiedzmy, że wiem jak działają, bo naoglądałem się filmików.
Mamy też 2 rezystory -> jeden, 150kOhmów (ten z żółtym mnożnikiem), drugi 2000kOhmów (ten z zielonym mnożnikiem), o ile dobrze rozkodowałem.
Mamy też 16V kondensator o pojemności 47uF, elektrolityczny, czyli takiego typu, który jako jedyny wrażliwy jest na poprawne podłączenie +/- (wrażliwość na polaryzację).
Mamy też coś, co oznaczone jest jako YD 803-2 i tu zaczyna się problem, bo nie mogę znaleźć żadnego datasheet z tym związanego, ani application notes. Przekierowuje mnie na jakieś dziwne strony, które nie dotyczą tematu...
No i mamy 4 elementy, które nie wiem czym są. Nie wiem nawet czy wszystkie są tym samym.
Bez rozlutowywania nie jestem w stanie znaleźć tego po symbolach.
No i oczywiście mamy przycisk.
Moim pierwszym pytaniem było "co tutaj zmienia mi prąd zmienny na stały".
Więc tu, poza pomocą przy identyfikacji wspomnianych wyżej elementów, byłbym wdzięczny gdybyście powiedzieli mi czego ja tu powinienem się doszukać? Tzw. mostka prostowniczego? Mostka gretza?
Na początek to chyba tyle, ale i tak będę wdzięczny za ewentualną szerszą odpowiedź
Udanego nowego roku!
ale okazuje się, że nie działa zmiana "trybu migania". Z czego to może wynikać? Wszystkie diody świecą (naprzemiennie oczywiście, bo uruchomił się jakiś tam tryb migania)
