Electrolux EDH97981W - błąd E62 i E63, kompresor buczy po przekręceniu programu

Question

Witam, Jak w temacie suszarka Electrolux EDH97981W wywala błąd E62 i E63 kompresor cały czas buczy tak jakby od razu dostawał prąd, a przecież nie wy...

kecajk49 · Answer

Sprawdź przekaźniki kompresora na płycie bo być może któryś jest stale zamknięty a kompresor jest już uszkodzony.
Wymiana tego kondensatora to mogła być "musztarda po obiedzie" więc nic nie mogła zmienić.

Jeśli nie masz w domu różnicówki sprawdź czy jego uzwojenia nie mają przejścia do masy.
Jeśli maja to po kompresorze, pozostaje tylko wymiana.
Dalej możesz już nie czytać!

Zacznij od sprawdzenia samego kompresora poza suszarką, czyli po odłączeniu od elektroniki suszarki bez ingerencji w układ pompy ciepła. Wentylatorów do próby nie podłączaj,nie będą do niej potrzebne
Podłącz kompresor "na krótko" po odłączeniu od elektroniki ,może być wypalony jego Przekaźnik Rozruchowy i może być jeszcze cień szansy na tanią naprawę.
Zacznij od pomiaru oporności tego przekaźnika.
Jest Przy Kompresorze, na bank ma wypalone styki więc kup nowy jeśli oporności styków są duże albo male jeśli są sklejone, zwora w jego wnętrzu musi się ruszać!, chyba że sklejone są styki.
Zdemontuj go i poruszaj to usłyszysz czy zwora się porusza i wtedy wykonaj pomiary.
Na próbę można jeśli się da przekaźnik zregenerować ale czy będzie to możliwe to nie wiem , wiem że jego rozbiórka i ponowny montaż nie jest prosty z uwagi na zastosowane elementy złączne jak nity rurkowe a drut cewki jest prawie na styk a materiał korpusu jest kruchy!

piluim · Answer

Dzięki za odpowiedź na razie na szybko sprawdziłem przebicie na masę imię występuje. Niestety przy kompresorze jest tylko bezpiecznik przegrzania który na zimnym jest zwarty i ma oporność Około 40ohmow. Jak kolega otworzy dołączoną serwisówkę to jest na stronie z kompresorem i kondensatorem kompresora. Z tymi przekaźnikami na płytce coś faktycznie może być na rzeczy bo niby czemu kompresor od razu dostaje prąd. Muszę tylko rozkminić przez analogie które nóżki maja być zwarte bez prądu bo jet ich tu 4 szt plus jeden na płytce inwertera wiec na bank wszystkie nie poszły ewentualnie jeden lub 2 odpowiadające za kompresor.

kecajk49 · Answer

Jak kompresor zasilany z invertera to trochę inna bajka i tak latwo się go nie sprawdzi.Opis dotyczył klasycznego.

piluim · Answer

Przeleciałem wszystkie przekaźniki 4 na płycie głównej i jeden na płytce inwertera i niestety wszystkie mają zwarte te same nóżki chociaż na tym na inwerterze jedna nóżka która na 4 z głównej płyty była bez styku z żadną z 4 pozostałych nóżek ma z tymi dwoma zwartymi bardzo niska oporność 32Ω przy zwarciu jest około 3-5 Ω. Ten przełącznik chwile po tym jak kompresor zaczyna buczeć zwiera te nóżki co miały 32Ω i po wyłączeniu suszarki odpuszcza po kilku sekundach czy to może być winowajca?

piluim wrote:
Przeleciałem wszystkie przekaźniki 4 na płycie głównej i jeden na płytce inwertera i niestety wszystkie mają zwarte te same nóżki chociaż na tym na inwerterze jedna nóżka, która na 4 z głównej płyty była bez styku z żadną z 4 pozostałych nóżek ma z tymi dwoma zwartymi bardzo niska oporność 32Ω przy zwarciu jest około 3-5Ω. Ten przełącznik chwile po tym jak kompresor zaczyna buczeć zwiera te nóżki co miały 32Ω i po wyłączeniu suszarki odpuszcza po kilku sekundach czy to może być winowajca?

Jednak po dłuższym zastanowieniu i analizie schematów poglądowych ten podejrzany 5 przekaźnik w inwerterze zasila silnik bębna dlatego załącza się po czasie natomiast tylko jeden przekaźnik zasila kompresor i mimo tego, że pyka po przekręceniu programatora to tylko on może przepuszczać prąd na kompresor nawet zanik pyknie. Jak go sprawdzić bez wylutowywania? Ja go sprawdziłem multimetrem na położeniu test diody i tak nóżka 4 i 2 są zwarte wskazanie multimetru 3, między 3 i 5 jest 390Ω, między 4 i 5 jest 500Ω, a między 2 i 5 oraz między 4 i 3 multimetr startuje od 1900 leci do góry i kończy wskazanie na 1 czyli jakby brak przepływu lub odwrotny kierunek dla diody. Poniżej rysunek z ponumerowanymi nóżkami z tyłu płyty głównej.

kecajk49 · Answer

Styki 3 i 5 to zasilanie cewki przekaźnika natomiast 2 z 1 i 4 to są styki nie pamiętam, które są NO czyli normalnie, bez zasilania są otwarte, ale to sprawdzisz miernikiem, na każdym z nich ma być tak samo. Jeśli jest inaczej to przekaźnik do wymiany. Do każdego 3 i 5 równolegle podłączona jest dioda.
:arrow:

Poprawiłem TONI_2003

kot_79 · Answer

Pomysł z bezpośrednim podpięciem kompresora do zasilania jest dobry, wykluczysz sterowanie jeżeli kompresor wystartuje. Według mnie kompresor nie jest sterowany inwerterem, tym bardziej, ze jest na jednej linii z wentylatorem dmuchawy bębna. A równocześnie z "buczącym" kompresorem uruchamia Ci się wentylator nadmuchu bębna?
Edit:
Jednak pomyłka, wentylator bębna nie jest na tej samej linii, ale podpięty do tej samej złączki - może nawet ten sam przekaźnik. Zobacz, nawet na schemacie masz jasno pokazane, ze kompresor nie jest sterowany inwerterem. Podłącz na krótko i sprawdź.

Kompres...JPG Download (73.92 kB)

kecajk49 · Answer

Do "kot79".Wrzuć na luz albo "użyj odpowiedniego młotka a w ostateczności jakaś kolizja ze ścianą naprawdę może Ci pomóc.To forum to nie jest odpowiednie miejsce na kompromitowanie się !

piluim · Answer

Panowie po co te nerwy mamy trudny rok za sobą jesteśmy tu po to żeby sobie pomagać.Winien jestem wyjaśnienia. Niestety to co nazywałem buczeniem to tak na prawdę tryb pracy kompresora.Po spięciu na ostro dopiero zrozumiałem swój błąd.Po spięciu na ostro 1 i 3 kompresor rozpoczął pracę tak samo jak za każdym razem jak przekręcam programator przy zamkniętych drzwiczkach natomiast buczy przy spięciu na ostro 1 i 2 i nie zaczyna pracy.Co dalej panowie czy kompresor jest sprawny czy powinienem zewrzeć 2 i 3 choć podejrzewam, że wtedy będzie bum a tego chcę uniknąć.No i nie do końca wiem dalej jak sprawdzić ten przekaźnik bo opisałem swoją metodę miernikiem na ustawienie testu diody ale nie wiem co to znaczy gdy zaczyna się od 1900 idzie do góry a potem pokazuje 1 czyli jakby brak przepływu tylko dlaczego na początku odlicza?P.S.żółta strzałka była w instrukcji wskazując bimetalowy czujnik przegrzania do celów tej dyskusji żółta strzałka do pominięcia. Takie miałem zdjęcie.

kot_79 · Answer

Sam sobie taką kurację młotkiem w głowę zaaplikuj albo walnij o ten inwerter;-) i lepiej skup się na pomocy koledze zamiast obrażać innych.

kecajk49 · Answer

Do kot 78.
Faktycznie "kot 79" przepraszam, namieszałem bez dokładnego oglądnięcia schematu.
Zwracam Honor !!
Jeszcze raz przepraszam!

Przechodząc do rzeczy prośba do Autora wątku o podanie oznaczenie kompresora, bo wg schematu to nie steruje nim inverter więc można go uruchomić poza suszarką - oczywiście bez demontażu!

kot_79 · Answer

OK. Kolega już podłączał na krótko kompresor chociaż według mnie lepiej było go odpiąć od płyty a nie zwierać nóżki przekaźnika ;-/

Wydaje mi sie, ze najlepiej ten przekaźnik wylutować i sprawdzić, według serwisówki E62 mówi o awarii przekaźnika.

piluim · Answer

Panowie uporządkujmy temat. i zanim odpowiecie spróbujcie się odnieść do całęgo zapytania.Kompresor spiąłęm na ostro wg waszej instrukcji odpiąłem wszystkie kable i podałem prąd z sieci na 1 i 3 kompresor pracuje na 1 i 2 tylko buczyco do błędu E62 nazwa błędu tylko sugeruje relay=przekaźnik a i E63 to już ochrona cieplna a przyczyny są wymienione 4 dla tych samych błędów (patrz owalne zaznaczenie treści z serwisówki:1.Odłączony Kompresor albo problemy z jego przyłączem, 2.Uszkodzenie kompresora3.Uszkodzenie zabezpieczenia kompresora (ale przecież oba czujniki są sprawne i NTC i ten przy kompresorze).4. Przekaźnik lub inna usterka płyty głównej.Dlatego proszę o 3 opinie :1.Czy wynik testu kompresora jest OK bo ja nie mam pojęcia?2. Przekaźnik też opisałem jak wyglądał mój test i zanim dobiorę się do rozlutowywania płyty i tak muszę wiedzieć czego szukam lub czy mogę go sprawdzić na płycie inaczej niż sprawdzałem a jak dobrze sprawdzałem to czy z tego co opisałem on jest walnięty czy nie?3. Skąd błąd E63 skoro kompresor ledwo wystartuje to wywala ten błąd nawet nie ma szansy się dobrze nagrzać a w kwadratowej ramce napisali, że po 30 minutach jak nie ustąpią objawy to wywali po E63 E63? EDIT:dokładam charakterystykę przekaźnika 812H-1C-C-E-F12VDC wg mnie wszystko tak jak trzeba między nogami 3 i 5 390 ohmów i zwarta noga 4 i 2 noga 1 pusta. dlatego po co go wylutowywać.

kecajk49 · Answer

Ważniejsze są styki NO bo mogą być wypalone ale tylko poza płytą można to sprawdzić.
Zacznij od sprawdzenia kompresora "na krótko" i poza płytą czy jest sprawny a przekaźniki w następnej kolejności jeśli będzie jeszcze trzeba!
Jaki jest symbol tego kompresora to zobaczymy co i jak to zrobić.

piluim · Answer

Błagam kolego właśnie dlatego prosiłem o precyzyjną odpowiedź bo napisałem, że to zrobiłem już dwa posty temu i w ostatnim to podkreśliłem. Proszę o ocenę tego co mi wyszło z kompresorem czy jest OK czy walnięty.pozdrawiamEDIT:symbol kompresora z tabliczki znamionowej 39F113C Configuration No: R-ODKA , 220-240V 50Hz faza 1 LRA 11.5Zwierałem C z S i C z R z diagramu poniżej i na jednym uzwojeniu kompresor ruszył a na drugim jedynie buczał.No i tak jak pisałem na początku wątku jedno uzwojenie miało 12 ohm a drugie 13 OHM czyli dwukrotnie więcej niż na diagramie z serwisówki.

kecajk49 · Answer

Ma biegać jak podłączysz go do zasilania wg schematu.
A ile µF ma kondensator a ile powinien mieć? Jeśli brakuje to uzupełnij te brakujące µF do próby.
Jeśli wszystko się zgadza i nie rusza to niestety padł i pozostaje wymiana.

kot_79 · Answer

Zwieranie tych obwodów nie ma sensu. Weź go odłącz za kondensatorem pracy (kondensator musi działać w obwodzie) i wtedy podaj napięcie sieciowe z odłączoną płytą sterującą... jak wystartuje i będzie grzał oraz chłodził to szukaj przyczyny w przekaźniku.Nie kombinuj z tymi dziwnymi podłączeniami kompresora 1 2 i 1 3 to bez sensu... do zasilania kompresora dochodzą TYLKO dwa przewody, nie podpinaj bezpośrednio w złącza na samym kompresorze bo w ten sposób omijasz kondensator.aha... E63 wyskoczy Ci jak kompresor nie może wystartować bo rozłączy go właśnie czujnik bimetalowy -> bo przepłynie przez niego zbyt wysoki prąd.Aaa i warto pamiętać o tym, że ten kompresor jak nabije ciśnienie i go wyłączysz to musisz chwilkę odczekać bo może nie dać rady ponownie wystartować jak będzie w układzie wysokie ciśnienie (on ma jeden kondensator pracy - nie ma rozruchowego)

kecajk49 · Answer

Ta "chwila to okolo 10mnut podczas tego testowania układu "na krótko" jak napisał poprzednik i nie radzę go skracać bo uszkodzisz kompresor.
Stad może opisany przez Ciebie problem że "raz się udało".
W suszarce tego czasu to pilnuje procesor! a podczas testów ten obowiązek spoczywa na Tobie!
A jego kondensator to miał przepisową pojemność?

piluim · Answer

Dzięki Panowie jutro rano odpalę kompresor. Co do kondensatora to tak jak wcześniej pisałem ori miał już tylko 13µF z 18µF wiec kupiłem funkiel nowy zamiennik z książkowym 18µF, ale niestety to nie on był winowajcą błędów. Zatem tak jak pisałem po teście na ostro mimo, że źle przeprowadzonym teraz wiem, że kompresor jednak nie buczy tylko pracuje od razu po przekręceniu programatora czyli dostaje lewy prąd. Przetestuje mimo wszystko na ostro z kondensatorem zgodnie z rekomendacjami i dam znać.
Poprawiłem TONI_2003

kecajk49 · Answer

Ze schematu wynika że odpowiada za to jeden przekaźnik lub jego zasilanie, pewnie jakiś triak a wentylator kompresora jest zasilany przez kolejny przekaźnik.

piluim · Answer

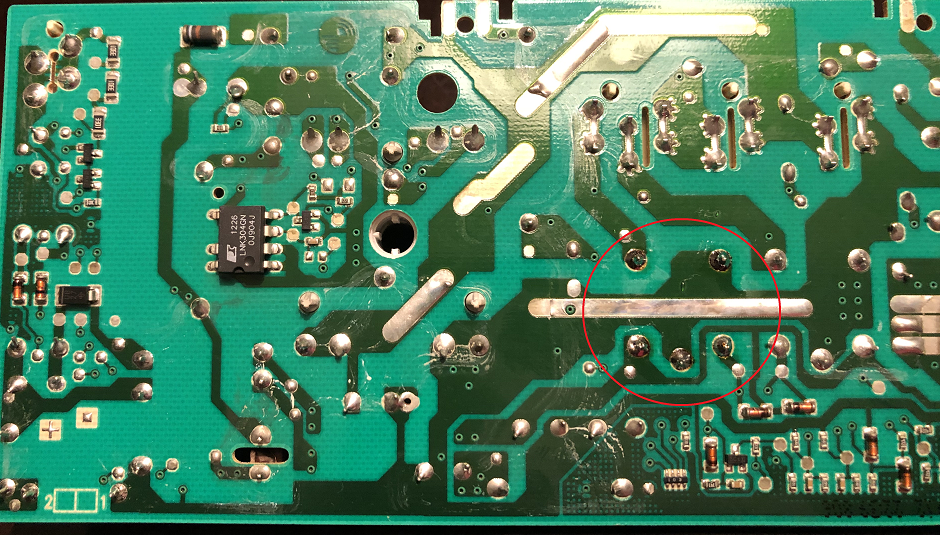

Witam Ponownie, Niestety po teście kompresora i wymianie przekaźnika nadal brak sukcesu nadal po przekręceniu pokrętła programatora odrazu startuje kompresor zamiast czekać na przycisk start czyli nadal ma lewy prąd:Kompresor spięty na krótko i działa, choć tak jak wspominałem wcześniej oporności ma 2x większe niż w serwisówce opisano i grzeje i chłodzi bardzo wolno i nie zgadzają się wskazania z serwisówką na wejściach i wyjściach jak poniżej. U mnie po 30 minutach kompresor miał prawie 100°C na obudowie, a na wejściu aluminiowym "#1" ledwo 30°C i 10°C na zimnym "#3"co prawda miedziane wężyki były już gorące i odpowiednio oszronione lodem, ale trwało to 20-30 minut zanim się szron pokazał i rurka miedziana na wejściu "#1" była gorąca szron pojawił się na wężownicy pomiędzy wyjściem "#2", a wejściem "#3".Wylutowałem też przekaźnik i podmieniłem na nowy nie identyczny, ale facio w sklepie elektronicznym dobrał najbliższy oryginałowi.Zdjęcie płytki z zaznaczonym nowy przekaźnikiem i tył płytki poniżej.  Dodano po 58 [minuty]:dodam od razu , że na płycie głownej są 2 Triaki identyczne i oba mają tak samo przejście między nogami 1 i 2 czyli jak na schemacie jeden jest koło wymienionego przekaźnika a drugi między przekaźnikami 1 i 2 licząc od lewej

kecajk49 · Answer

Sprawdź co się dzieje, oczywiście bez włączania do sieci po przekręceniu selektora i zamknięciu drzwiczek pomiędzy L i N wtyczki, a złączami J7.1 i J7.2.
Jeśli wyjdzie, że przejścia nie ma to coś jest z tymi triakami (ACS). Te triaki to nie są takie zwykłe tylko z bramkami, nie dają się tak łatwo sprawdzić, ale skoro maja przejścia pomiędzy 1 i 2 to coś jest chyba nie tak.
:arrow:

Poprawiłem TONI_2003

piluim · Answer

Jest też triak T405-600B i ten z kolei ma przejście między nogami 1 i 3, ale tutaj jest oporność raptem 200Ω a w tych dwóch pozostałych 1000Ω czy ten z 200Ω jest może walnięty? Dołączam kartę charakterystyk obu triaków i proszę o opinię.

ACS108-...pdf Download (173.55 kB) T405-60...pdf Download (120.13 kB)

kot_79 · Answer

Generalnie szron na wejściu parownika może tez oznaczać ubytek czynnika, ale najpierw posprawdzaj to o czym pisał kecajk...

piluim · Answer

Jest przejście między pinem 1 selektora, a J7.1 ginie przy otwarciu drzwiczek i przy wyłączeniu selektora. Dołączam schemat szczegółowy. Segment 01...518_HU.pdf Download (446.01 kB)

kot_79 · Answer

Przejścia do wtyczki kontaktu miałeś sprawdzić

piluim · Answer

A czy to nie to samo, skoro ta wtyczka idzie przewodem do selektora zgodnie z załączonym przeze mnie schematem? Dodano po 6 [minuty]:Żeby nie było sprawdziłem również po kablu sieciowym i efekt ten sam, jest przejście na J7.1 po przekręceniu selektora tak samo jak przy poprzednim sprawdzaniu pomiędzy samym selektorem i J7.

kot_79 · Answer

No tak, tym razem ja nie zerknąłem na schemat 😉

piluim · Answer

Jakiś pomysł co dalej Panowie?Ze schematu tego ACS ja raczej widzę, że byłoby coś nie tak gdyby miał przejście na #3 bo to jest out. Nogi #2 i #1 to odpowiednio COM i G. kecajk_49 jakiś kolejny krok sprawdzający, który sugerujesz? Co z tymi różnicami w opornościach między przejściami w ACS, a Triaka czy to może sugerować usterkę triaka?

kecajk49 · Answer

T405 600B to nie jest ACS więc sprawdź który ACS uczestniczy w zasilaniu przekaźników sprężarki i porównaj z takim samym na płycie bo któryś z nich robi to natychmiast po podłączeniu zasilania bez uruchomienia urządzenia.
Może to robi inny element na płycie.
Nie jest to T405-.... .

[Solved] Electrolux EDH97981W - błąd E62 i E63, kompresor buczy po przekręceniu programu
