Przeróbka czujki PIR na mikrofalową

maniolx 12 Jan 2021 20:03 270 4
Optex
  • #1
    maniolx
    Level 14  

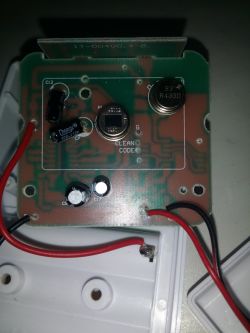

    Witam . Posiadam prosty bezprzewodowy system alarmowy z czujką PIR . Niestety jej czułość oraz wrażliwość na sytuację pogodową , zwłaszcza na promienie słoneczne sprawia że całkowicie nie sprawdza się u mnie . Postanowiłem zamienić to na czujnik mikrofalowy , lecz nie budować całkowicie na nowo cały zestaw nadawczy , tylko wymontować czujnik PIR i w jego miejsce dać czujnik mikrofalowy . A ponieważ zapewne oba czujniki różnie działają to nie wiem jak to ogarnąć . Moduł mikrofalowy jaki zakupiłem jest zasilany napięciem 5V i posiada 3 piny - vcc , gnd i pin sygnałowy na którym po wykryciu ruchu pojawia się poziom wysoki (+5V) . Jak się podpiąć z tym modułem pod wymontowany czujnik PIR z mojej centralki nadawczej . Poniżej przedstawiam zdjęcia modułu nadawczego czujnika pir . Przeróbka czujki PIR na mikrofalową Przeróbka czujki PIR na mikrofalową
  • Optex
  • #2
    Plumpi
    Heating systems specialist
    Ta czujka nie zda egzaminu, bo jeszcze bardziej będzie "wariowała" niż PIR.
    Czujki mikrofalowe "widzą" poprzez okna, ściany i drzwi i reagują na deszcz, śnieg, wodę płynącą w rurach kanalizacyjnych czy w rynnach, zwierzęta, ptaki itp.

    Jeżeli już chcesz to ogarnąć to zastosuj lepszą czujkę PIR lub czujkę dualną PIR + mikrofala uruchamiając w niej funkcję AND czyli zadziałanie dopiero po jednoczesnym pobudzeniu czujnika podczerwieni i mikrofalowego.
  • Optex
  • #3
    maniolx
    Level 14  
    Mam w domu czujkę mikrofalową do załączania oświetlenia i od pięciu lat działa bardzo dobrze w przeciwieństwie do kilkunastu czujek PIR które wcześniej miałem . Ten moduł mikrofalowy ma regulację czułości czujki więc myślę że warto popróbować . Dlatego czekam dalej na radę jak to ogarnąć z tą zamianą .
  • #4
    CYRUS2
    Level 42  
    Quote:
    tylko wymontować czujnik PIR i w jego miejsce dać czujnik mikrofalowy
    Nierealne metodą wymiany "gadżetów".
  • #5
    maniolx
    Level 14  
    CYRUS2 wrote:
    Quote:
    tylko wymontować czujnik PIR i w jego miejsce dać czujnik mikrofalowy
    Nierealne metodą wymiany "gadżetów".

    No Boże wiem że jest to niemożliwe przez samą zmianę czujnika z jednego na drugi . Dlatego tu napisałem temat . Jakby bylo inaczej to tylko bym je podmienił .Chodzi o pomoc przy np dodaniu jakiegoś układu który po podaniu stanu wysokiego generował impuls wytwarzany przez czujnik PIR i wtedy ten układ podpiął bym pod miejsce po czujniku PIR .
