[Solved] SHARP LC-46X20E - słabe podświetlenie , wyłącza się

Telewizor SHARP model jak w temacie
TV poprawnie włącza się i pokazuje się obraz, niestety bardzo ciemny i wyłącza się po paru sekundach. Czerwona kontrolka sygnalizuje błąd.
Napięcie zasilania inwertera ( 60V i 12V ) poprawne
Tranzystory - wszystkie sprawdzone dobre. Trafka również.
Pokusiłem się nawet o rozebranie matrycy i sprawdzenie świetlówek- też są OK zapalają się równomiernie wszystkie słabo z lewej i prawej strony , środek ciemny ( niskie napięcie )

Inwerter oparty o układ OZ9928SN . Napięcie zasilania VIN 12V Vref-5.4V, gdy świeci.
Pomiary ,ze względu na konstrukcje są bardzo utrudnione.
Jakiś pomysły co mógłbym jeszcze zmierzyć?
Czy wymiana OZ w "ciemno" ma sens?
Może "te typy tak mają " i bez wymiany kpl. 4 płytek inwerera napraw nie ma sensu.

Sprawdzić napięcie na kondensatorze filtrującym sieć po prostowniku - czy działa APFC

Oczywiśćie zasilacz sprawdziłem jako pierwszy. Napięcia pomierzone.

Nie zrozumiałeś. Nie chodzi mi o napięcia na wyjściu przetwornicy tylko na jej wejściu (na dużym kondensatorze na duże napięcie - 400, 450V)

https://elektrotanya.com/sharp_lc-42xl2e_lc-46xl2e_lc-52xl2e_lc-46x20e_lc-52x20e.pdf/download.html#dl


Przeczytaj to uważnie ze zrozumieniem a później odnieś do twojego egzemplarza

Tak jak pisałem wyżej napięcia i zasilacz sprawdziłem WSZYSTKIE.
Napięcie na elektrolicie sieciowym sprawdzamy na początku.
Gdyby to napięcie było złe zasilacz nie wystawił by poprawnie napięcia 60V do zasilania inwertera- logiczne

Dorian Olech wrote:

Napięcie na elektrolicie sieciowym sprawdzamy na początku

No i ile ono wynosiło?

Dorian Olech wrote:

Gdyby to napięcie było złe zasilacz nie wystawił by poprawnie napięcia 60V do zasilania inwertera- logiczne

Nie. Przetwornica ma sprzężenie zwrotne i napięcie na wyjściu utrzymuje się stałe dopóty przetwornica chodzi. Gdy na wejściu spadające napięcie osiągnie próg wyłączenia się przetwornicy napięcie na wyjściu znika całkowicie i tv się wyłącza. U ciebie będzie raczej lamp error jeśli wyłącza się po 6 sekundach - patrz service manual

Ten tv ma wewnętrzną diagnostykę - wszystko masz opisane w SM

Na elektrolicie sieciowym w czuwaniu 314 V praca 365V

Dorian Olech wrote:

Na elektrolicie sieciowym praca 365V

Nie za mało?

GanCegall wrote:

Dorian Olech wrote:

Na elektrolicie sieciowym praca 365V

Nie za mało?

nie

Dodano po 14 [minuty]:

NIXIE_123 wrote:

Przeczytaj to uważnie ze zrozumieniem a później odnieś do twojego egzemplarza

Znam i mam tą dokumentacje.

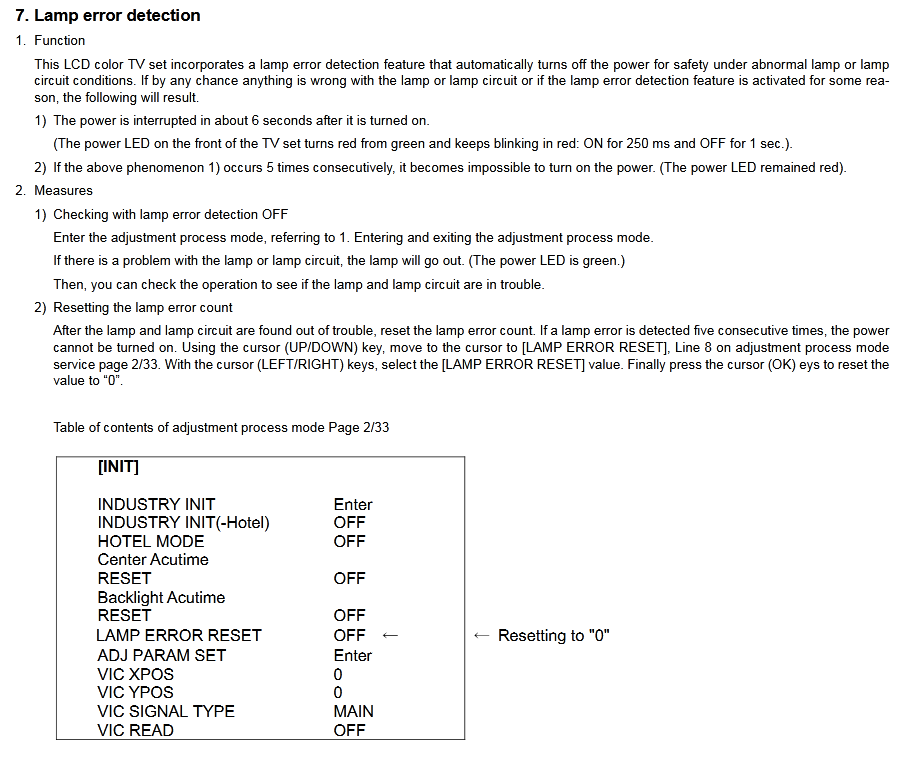

Błędy w układnie podświetlenia po 5 razach powinny zablokować TV i odblokowanie go nastąpi po wejściu w SM i wymazaniu liczby błędów. U mnie TV się nie blokuje . Za każdym razem można go uruchomić . Podświetlenie jest słabe ale zawsze tak samo równomierne- wszystkie świetlówki świecą tak samo
eliminuje to TRAFKA, TRANZYSTORY i ŚWIETLÓWKI
Szkoda ze w tak rozbudowanej instrukcji nie ma choćby blokowego schematu inwertera.

NIXIE_123 wrote:

(na dużym kondensatorze na duże napięcie - 400, 450V)

No właśnie,

Dorian Olech wrote:

Na elektrolicie sieciowym

Co jest namalowane?

Mało masz, w zasilaczu (tryb pracy) powinno być ok.390V
- winny PFC (zasilanie ? pin8 IC802 (L6562)) czy "duży elektrolit"

Popatrz w SM zasilacz DPS-304BP / RDECA231WJQZ / ! chyba taki masz
pod Link
* DPS-304BP RDENCA231WJQZ
temat z tego forum Link

Dorian Olech wrote:

Znam i mam tą dokumentacje.

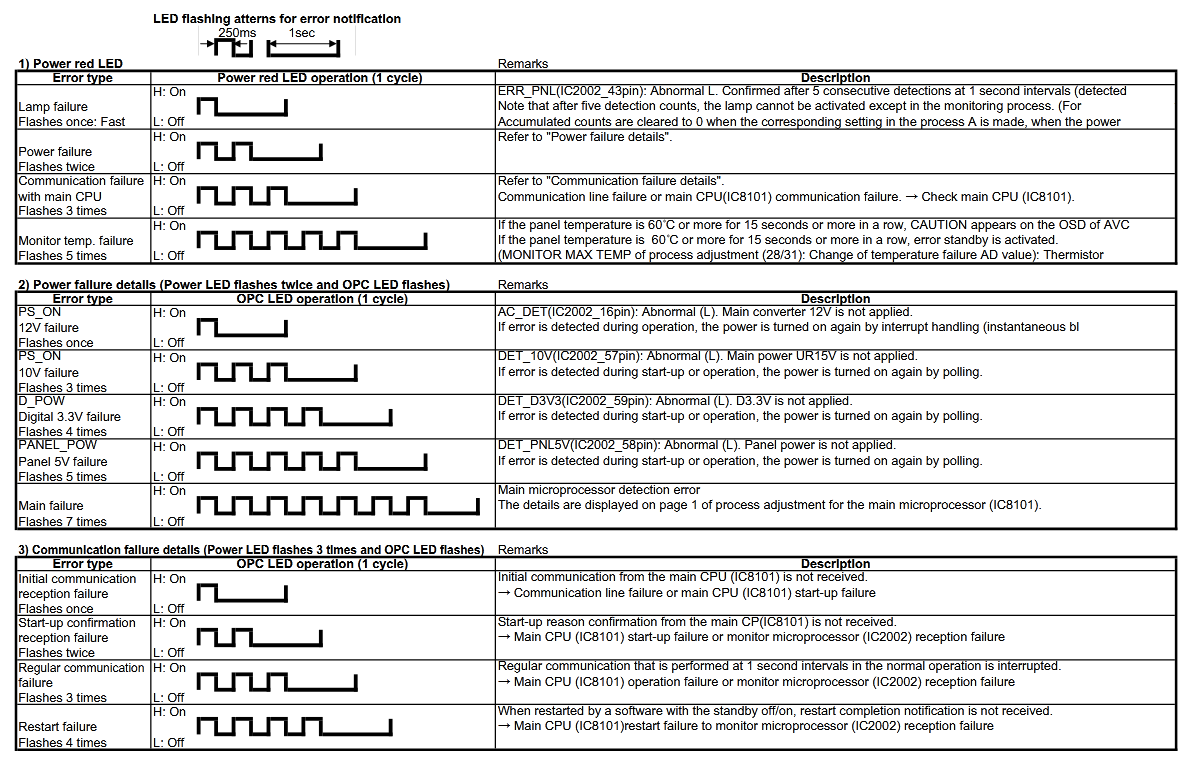

No i jaki masz kod błędu?

Czerwona dioda 1 impuls - czyli błąd podświetlenia i to już pisałem. Proszę odczepcie się od zasilacza, napięć na elku sieciowym opcji , SM itp.
Uszkodzony jest inwerter , ale ze względu na konstrukcję i Sharpa który ma gdzieś serwisy i nie dał schematu naprawa jest beznadziejna. Nawet proste pomiary typu który błędny pomiar go wyłącza jest utrudniony

Dorian Olech wrote:

Proszę odczepcie się od zasilacza

Nie da rady, jest uszkodzony, nie działa PFC...

Witam

Nie dasz sobie powiedzieć masz za małe to napięcie dlatego masz problemy w podświetleniem powinno być podbijane do 390V w bloku zasilacza nie mam takiego modelu akurat w serwisie ale niech ktoś zmierzy jeżeli ma taki model.

Jak wpiszesz w Szukaj : DPS L6562 otrzymasz kilka... tematów
- polecam ku uwadze Link_ np.ten
_______________________________

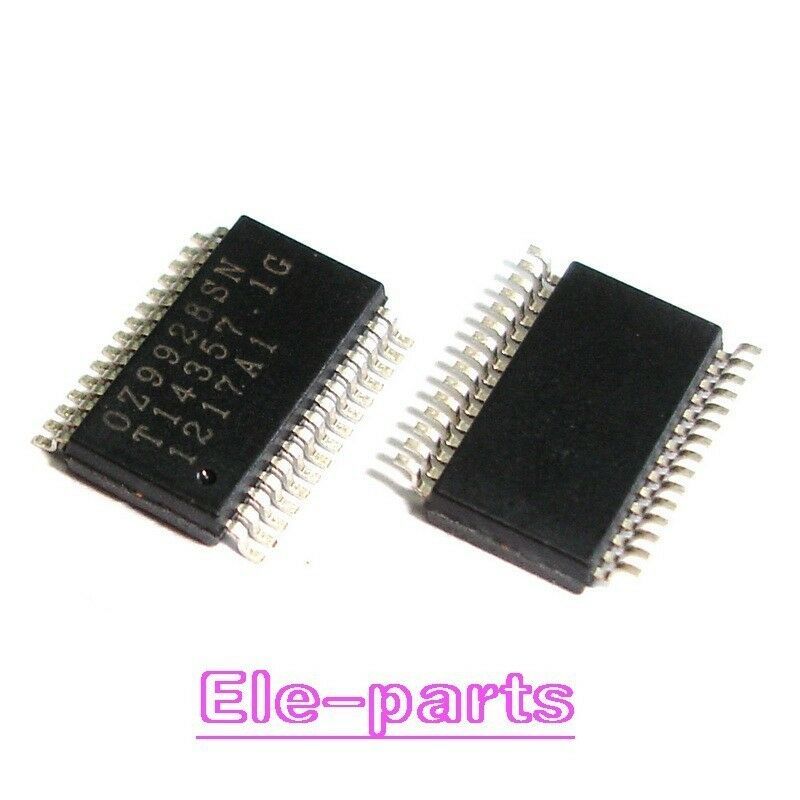

OZ9928SN SSOP-30/ 30-pin i nie ma o nim nic poza
Link

* plus powinien być LM2901 (SMD-14)
Można zastosowaC odłaczenie Protect ... przez analogię z innymi OZ99xx

Na znanym ros. forum napisano

Quote:

Supra STV-LC4201.... OZ9928SN ,отцепил весь обвяз с 28 и29 ноги.
Повешал на обе ноги конденсаторы по 0.1 мкФ (хотя по тому же dataseet установлены по 1 мкФ). Аппарат завелся и работает.

Quote:

удалось снять защиту повесив на 28-ю ногу светодиод, + на 28 пин., при любом изменении на 29 пине ТВ вобще не включался.
*Thomson

* zależy od rozwiązań invertora


Małe vademecum (EEFL лампы ) Link
Jak zdjąc Protect Link

lisek wrote:

Mało masz, w zasilaczu (tryb pracy) powinno być ok.390V
- winny PFC (zasilanie ? pin8 IC802 (L6562)) czy "duży elektrolit"

Nie IC802 tylko IC7801
na pin8 przy włączeniu 13.3V
napięcie "na dużym elku " jest dokładnie 370V. Nigdzie w serwisie nie znalazłem informacji ze napięcie ma być 390V - gdzie znalazłeś taką informacje?
Powtarzam zasilanie inwertera stabilne 60V i 12V wiec słabe świecenie lamp nie może być spowodowane złą praca zasilacza.

Może byś w końcu napisał o jakim zasilaczu mowa?

GanCegall wrote:

Może byś w końcu napisał o jakim zasilaczu mowa?

zasilacz to DPS-304BP
a nie pisałem jak , bo zasilacz jest sprawny

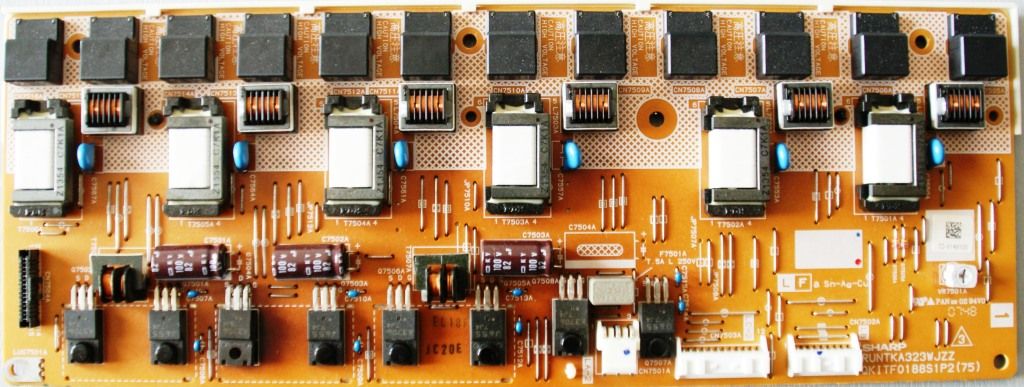

Inwerter to RUNTKA 323WJZZ I tu pewnie jest defekt . z 4 płytek inwertera tylko na jednej jest scalak sterujący całością

Wg. datasheet L6562 Vcc: 15-18V.

Sprawdz oporniki wysokoohmowe (po wylutowaniu jednym końcem)
* pin.3/ przez R 330K ...510K z mostka diodowego
- pin.8

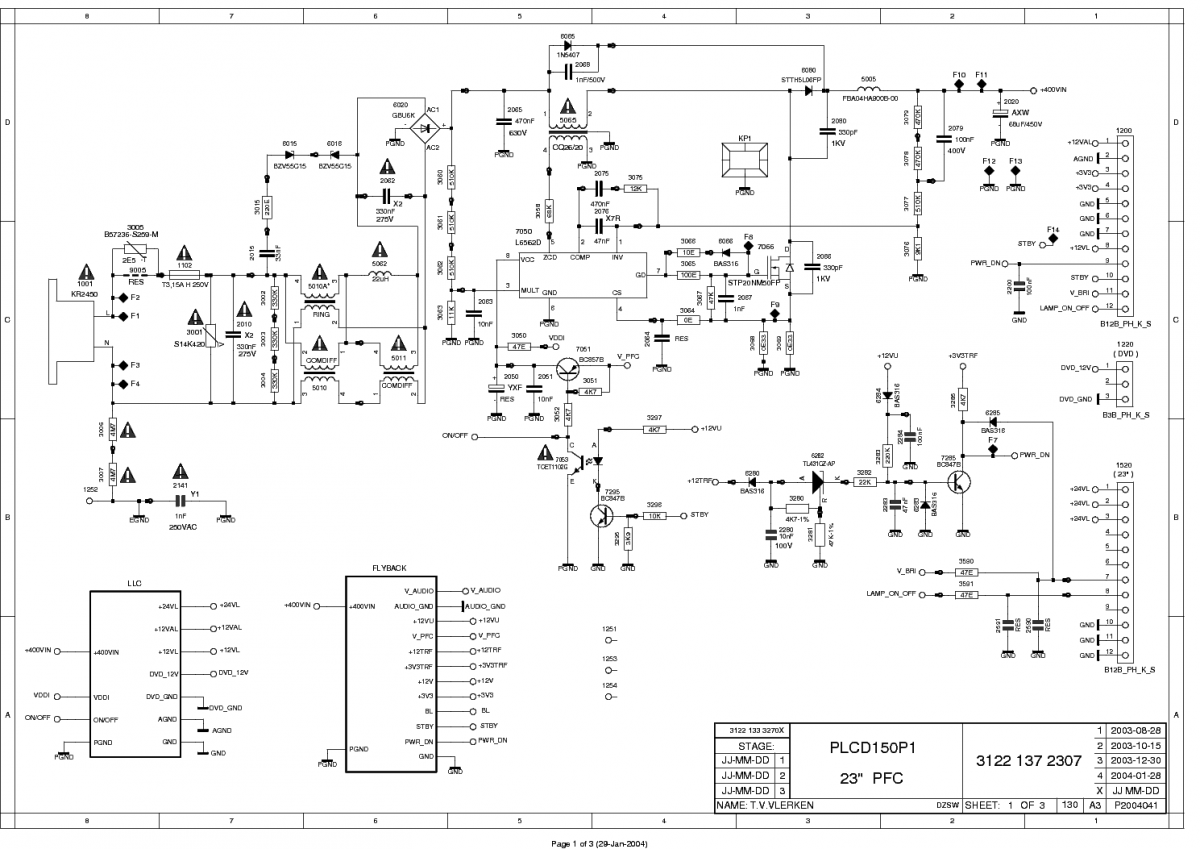

* np. zasilacz (przykładowy) na PFC L6562



p.s

Kol. podesłał mi SM na ten zasilacz
- brak wart. elementów

Na invert. brak


W zasilaczu (Rdenca122wjzz (psc10125f M) ) zanizone napięcie PFC (MC33262D) 350V to wina
- z nagrzewaniem psu zmieniała sie wartość R731 1k

SM zasilacza z tym MC33262 masz w zał.
* schematic diagram Sharp LC-26P50E, LC-32P50E, LC-37P50E.

lisek wrote:

Wg. datasheet L6562 Vcc: 15-18V.

Sprawdz oporniki wysokoohmowe (po wylutowaniu jednym końcem)
* pin.3/ przez R 330K ...510K z mostka diodowego
- pin.8

3X 1M nawet je wymieniłem dla pewności, oczywiście bez zmian

Replace R7832, R7834 and R7805.
Wymień R7832, R7834 i R7805.

badael wrote:

Replace R7832, R7834 and R7805.

Przecie już wymienił:

Dorian Olech wrote:

3X 1M nawet je wymieniłem dla pewności

Temat z 2016, to forum Link

Quote:

Check SMD R-7832,R-7833,R-7834 (all 511KR) on PSU board

p.s

Patrz Link
str.4-22

SM (dps-304bp) Link

Dorian Olech wrote:

3X 1M nawet je wymieniłem dla pewności

Na schemacie 3X pół mega, może w tym tkwi szkopuł...

GanCegall wrote:

Przecie już wymienił:

There are no values on my scheme.
W moim schemacie nie ma wartości.

badael wrote:

There are no values on my scheme.

Here you are with values :

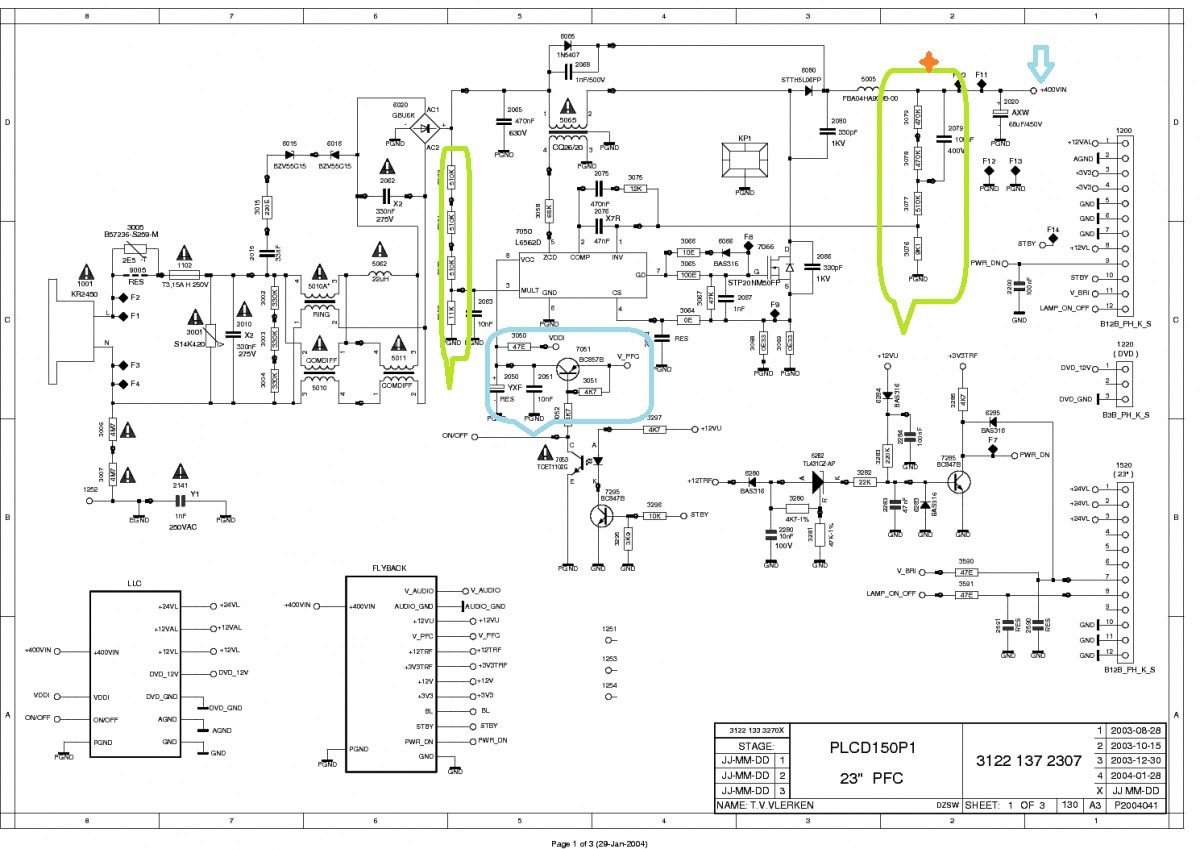

To w ziel. obwódce do sprawdzenia
-zwłaszcza oporniki na wyj. PFC

koledzy ODCZEPCIE się wreszcie od zasilacza. Cały zasilacz pożyczyłem z zaprzyjaźnionego serwisu ze sprawnego Tv napięcie 370V defekt jak był tak jest.

A teraz trochę porad z przebiegu naprawy- głównie dla innych i siebie, bo zapomnę

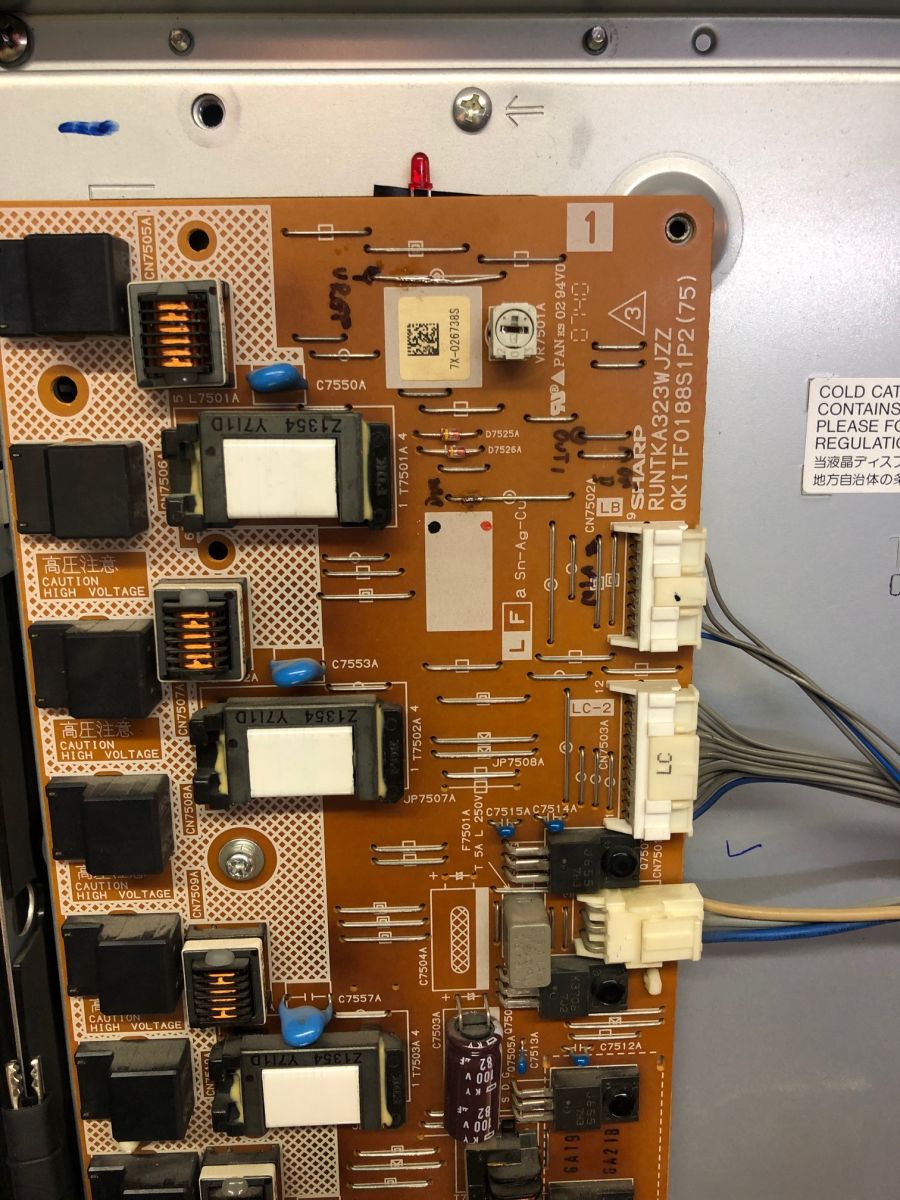

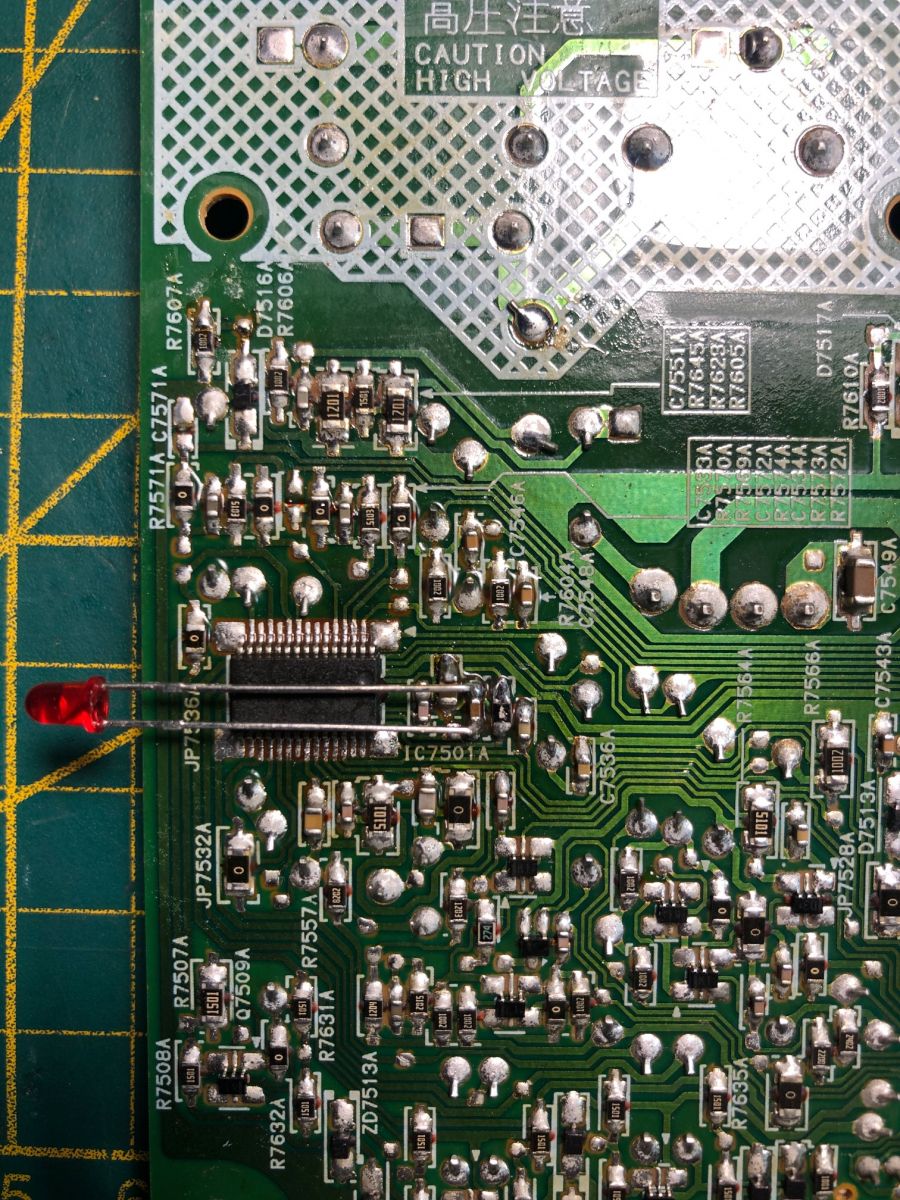

Aby zablokować błędy inwertera ( i móc cokolwiek mierzyć ) należy zewrzeć diodą wyjście TIMER2 OZ9928 pin 28. co ciekawostka TIMER1 pin29 jest podłączony bezpośredni do pin9 Vref patrz zdjęcie:

po tej operacji obraz już jest bardzo ciemny w środku po lewej stronie trochę jaśniej niż po prawej

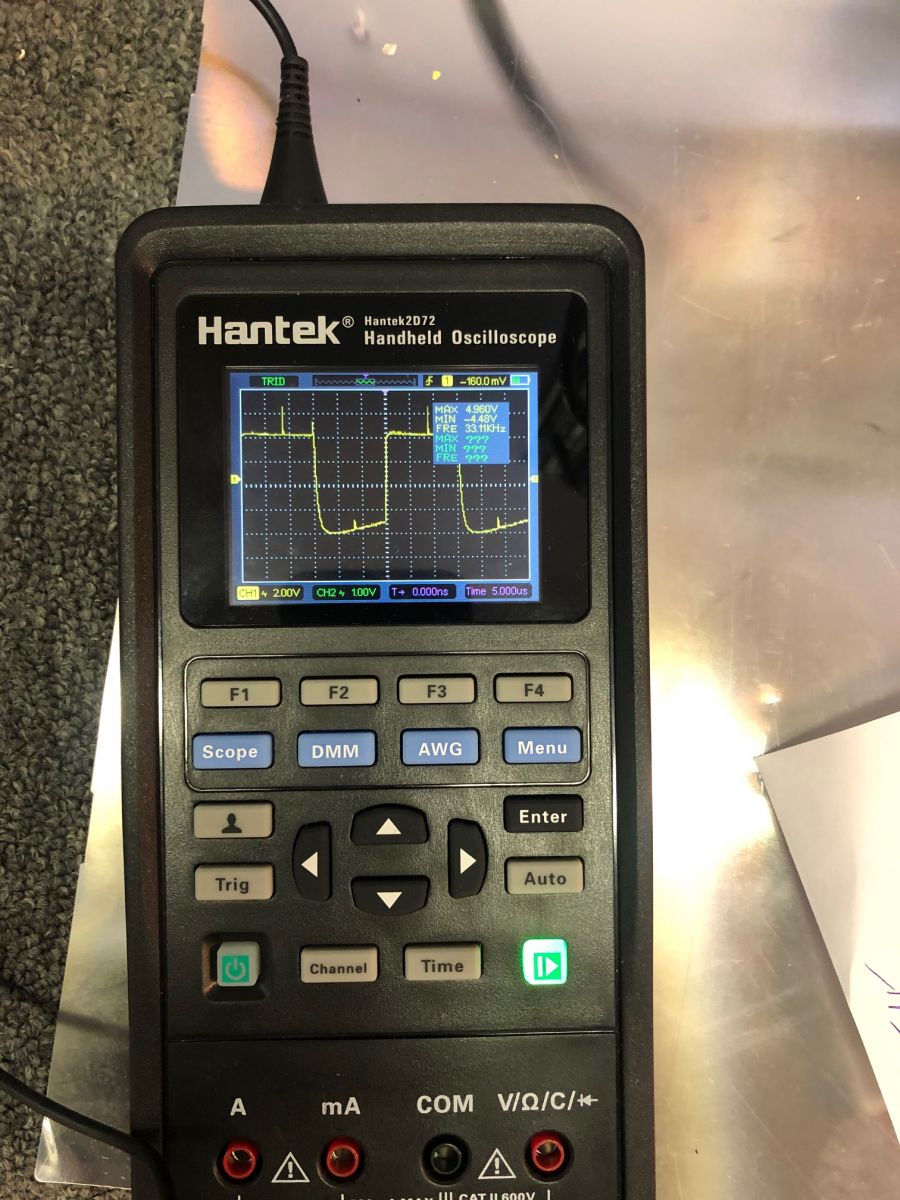

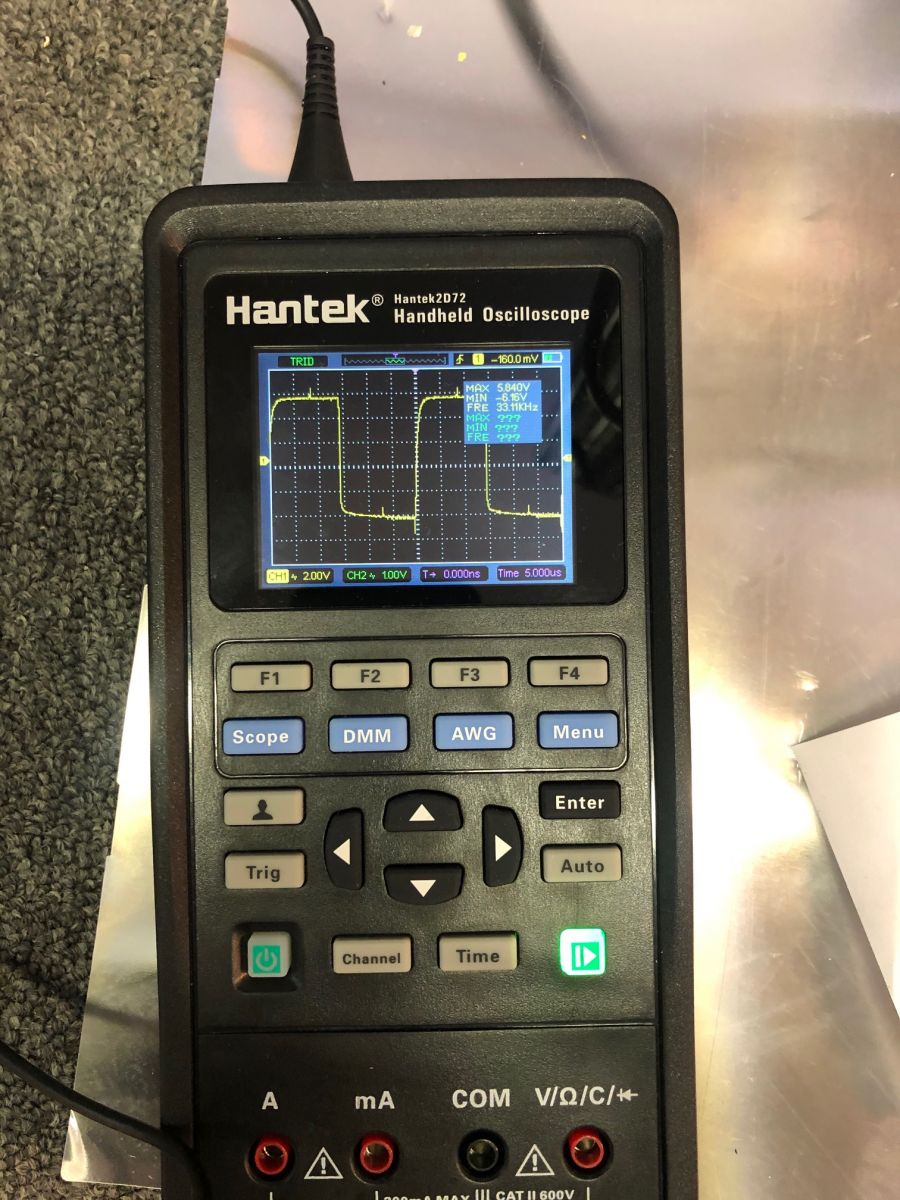

wyjścia z układu OZ9928 to pin18 i pin 13 a to na nich przebiegi:



i tu zaczynają się schody SHARPA ( jak można coś zrobić prosto to my tego nie lubimy)

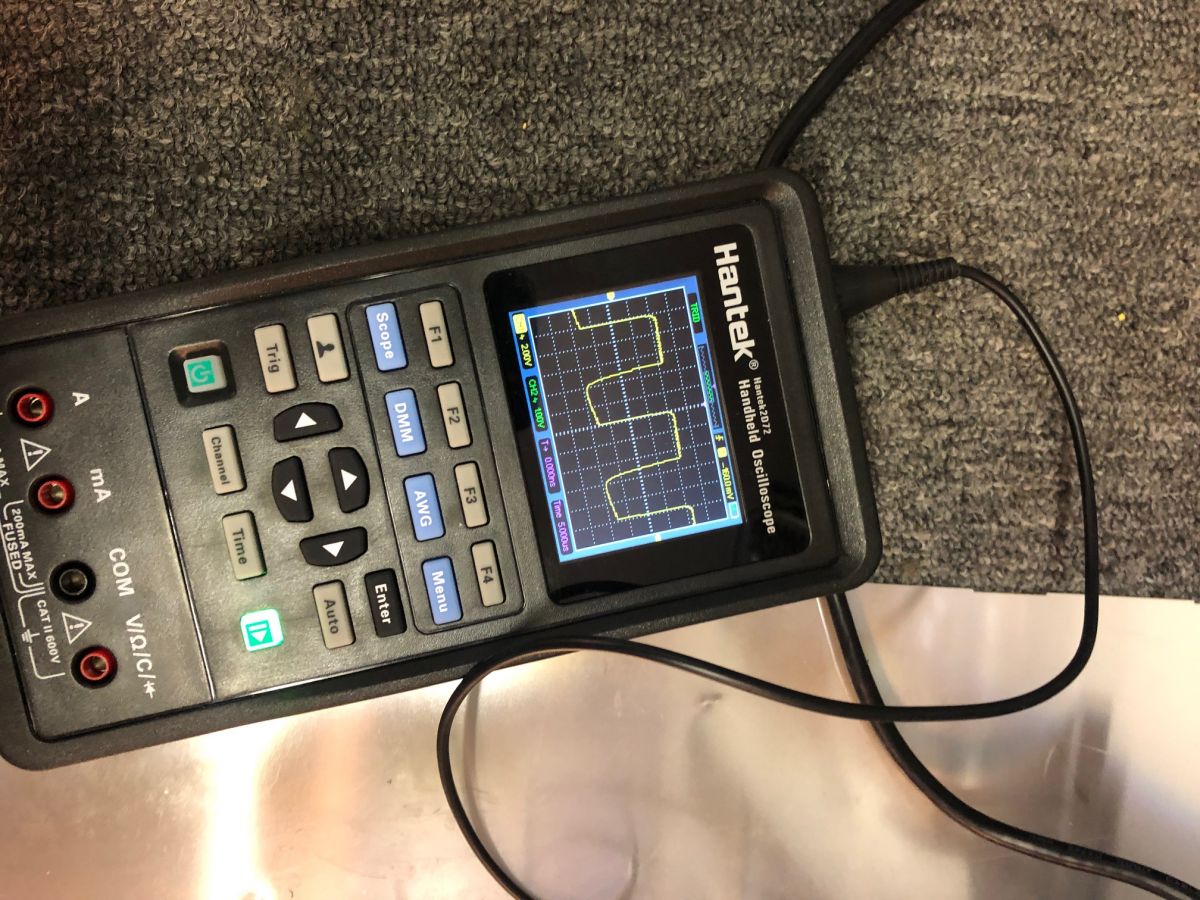

z tych 2 wyjść sterowane są 4 pary tranzystorów 2SJ i 2SK po lewej i 4 pary po prawej stronie matrycy. Na wszystkich 2SK przebieg wygląda tak:

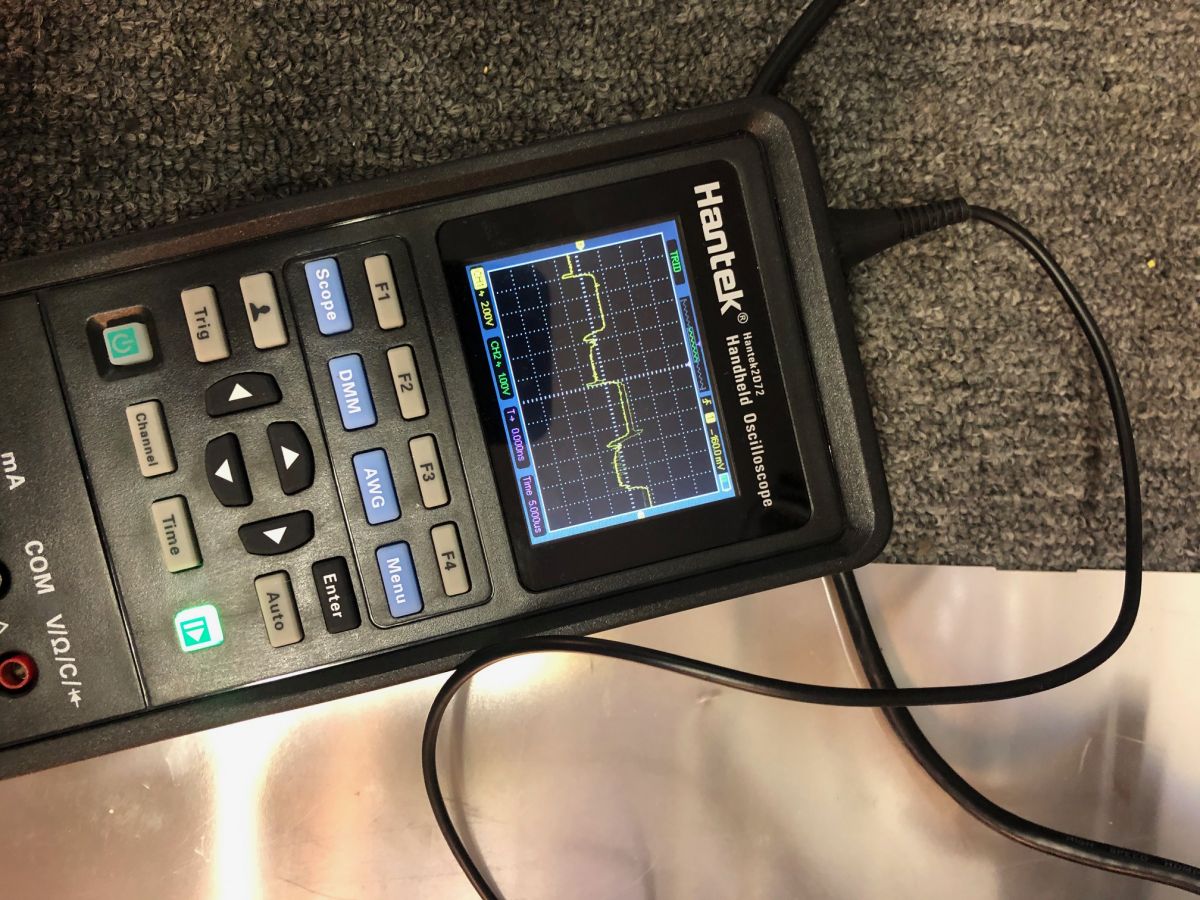

po prawej stronie matrycy ( nazwijmy ja SLAVE ) na 2SJ przebiegi są takie same - poprawne Po lewej stronie na 2 tranzystorach przebieg wygląda tak:


ewidentnie zły. Dziś nie dam rady dojść co padło ,dam znać w przyszłym tygodniu.
ps. rezystor nastawny VR7501A to pin 24 "CT" czyli generator zmienia częstotliwość, przebiegu wyjściowego- nie jego kształt. Reguluje miedzy 32 a 45kHz zmniejszenie częstotliwości rozjaśnił obraz ( u mnie w uszkodzonym inwerterze )

Dziś udało się naprawić TV.

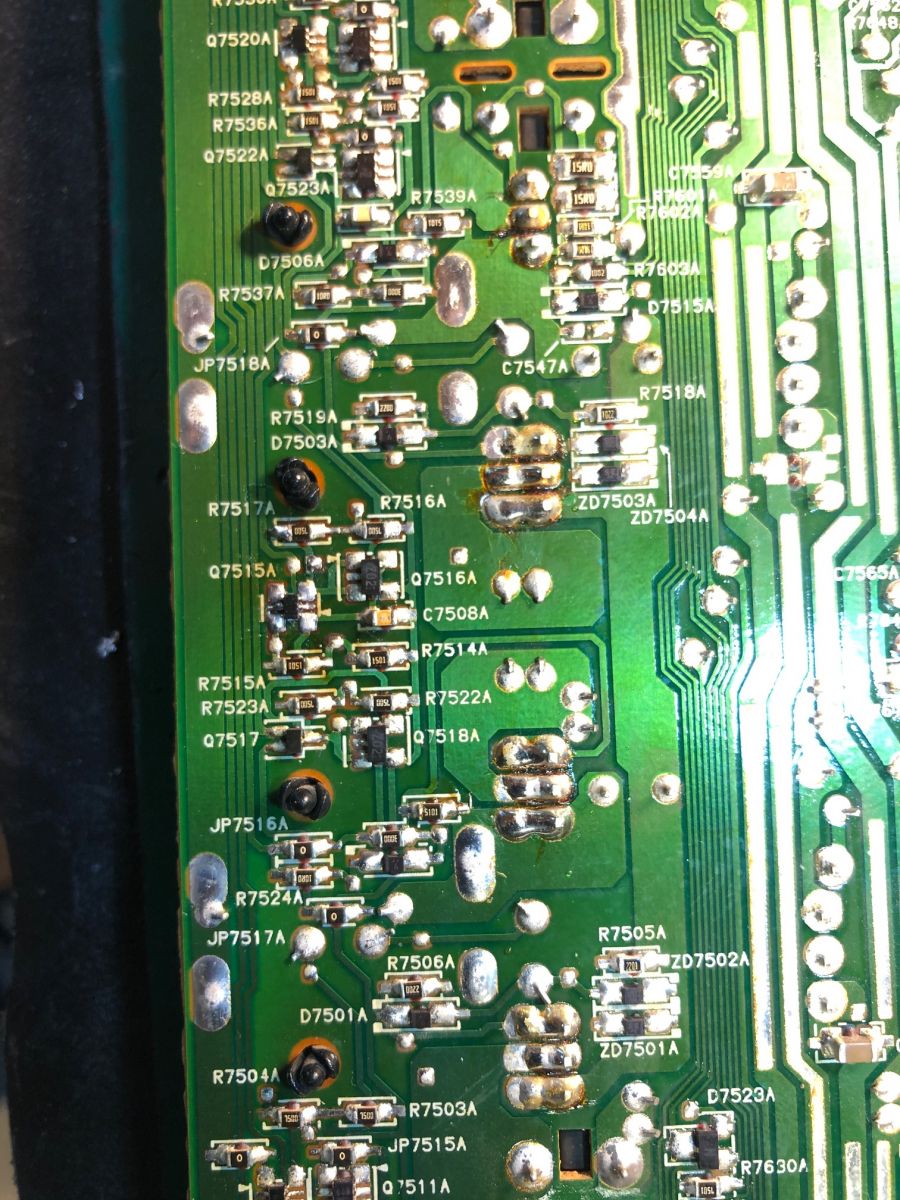

Uszkodzony okazał się podwójny tranzystor ( symbol K1 ) Q7515

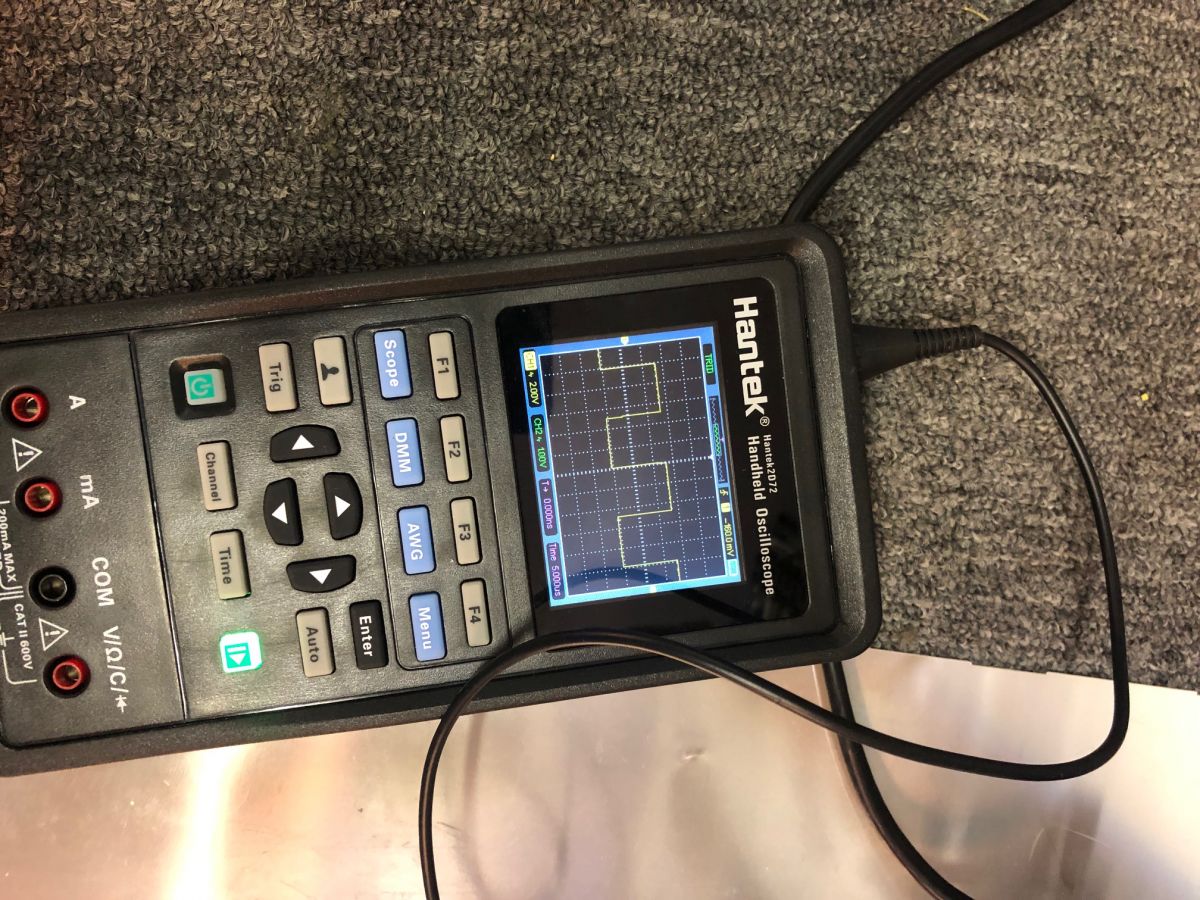

Po wymianie ( jakimś cudem znalazłem na starszych inwerterach Sharpa ) przebiegi na tranzystorach 2SK i 2SJ wyglądają następująco:


Diodę LED , która blokowała protekt (pin28) można już było wyjąć, telewizor działa .
