Manipulator dodatkowy - jak podłączyć do radiotelefonu Motorola

iziwal 14 Feb 2021 13:07 741 8
  • #1
    iziwal
    Level 11  
    Posiadam manipulator dodatkowy do radiotelefonu Motorola (współpracował kiedyś z GM360) - urządzenie do obsługi radiotelefonu (odsłuch i nadawanie) z innego miejsca, np. w samochodzie pożarniczym z przedziału obsługi autopompy. Manipulator wykonany jest przez firmę TaxRad.

    Manipulator dodatkowy - jak podłączyć do radiotelefonu Motorola

    Manipulator dodatkowy - jak podłączyć do radiotelefonu Motorola

    Niestety, nie posiadam do niego przewodu połączeniowego pomiędzy radiotelefonem a manipulatorem. Kontaktowałem się z producentem - ale nie otrzymałem żadnej odpowiedzi ani chęci jakiejkolwiek pomocy z ich strony.

    W samym manipulatorze są dwa gniazda: RJ45 - do podłączenia mikrofonu Motoroli oraz 6-stykowe (złącze jak mikrofonowe w CB radio) do połączenia przewodem z radiotelefonem.

    Manipulator dodatkowy - jak podłączyć do radiotelefonu Motorola



    Manipulator dodatkowy - jak podłączyć do radiotelefonu Motorola

    Przy Motoroli jest kostka z której wychodzą przewody do podłączenia zasilania i gniazdo do połączenia z radiotelefonem oraz gniazdo wyjściowe D-Sub 9 pin (DB9) do połączenia z manipulatorem.

    Manipulator dodatkowy - jak podłączyć do radiotelefonu Motorola

    Manipulator dodatkowy - jak podłączyć do radiotelefonu Motorola

    Chyba, że się mylę i ta kostka nie jest od tego manipulatora.

    Mój problem polega na tym, że nie wiem jak połączyć sam manipulator z tą kostką - jak wykonać (bo nie posiadam) przewód połączeniowy DB9 z kostki do gniazda 6-stykowego w manipulatorze.

    Może ktoś posiada coś takiego i pomógł by mi w wykonaniu przewodu połączeniowego DB9 - gniazdo 6-stykowe.
  • #2
    switaniec
    Level 20  
    Witaj,żeby można Ci pomóc to wykonaj fotografię dokładną wtyczki do Motoroli od strony wychodzących przewodów ,płetwą mocującą do góry zatrzaskiem na dole ,tak by było widać które piny są zajęte /liczenie pinów jeżeli zatrzask na dole ,a płetwa mocowania kabla na górze i patrzymy od strony wejścia kabla to pin nr 1 jest z lewej na dole pin 2 nad nim pin 3 na dole obok pin 1 w prawo itd./Zrób fotkę i opisz jakie kabelki są połączone bezpośredni pomiędzy RJ a gniazdem "CB" /to gniazdo ma numery pinów opisane/ jakie idą do płytki bezpośrednio .dokładnie wykonaj parę fotek.Jak to zrobisz to postaram się pomóc.
    Urządzenie w swojej konstrukcji i działaniu jest proste .
    Moje zdziwienie budzi brak pomocy ze strony "producenta", on powinien wręcz dbać by jak najwięcej straży pożarnych nabywało jego sprzęt, inni wytwórcy nie robią żadnego problemu przy tych urządzeniach.
    Adam
  • #3
    iziwal
    Level 11  
    Witaj. Dzięki za zainteresowanie tematem.
    Wygląda to więc tak:
    Z wtyczki 16 pin do radia, wyprowadzonych jest 6 przewodów.
    Manipulator dodatkowy - jak podłączyć do radiotelefonu Motorola

    Według oznaczenia pinów to są to:
    -pin 2 –szary;
    -pin 3 –biały;
    -pin 7-zielony;
    -pin 11-brązowy;
    -pin 12-żółty;
    -pin 13-różowy.
    Przewody te dochodzą do tej „puszki” ze złączem DB9, do której dochodzą również przewody czarny i czerwony – zasilanie.
    Manipulator dodatkowy - jak podłączyć do radiotelefonu Motorola

    Podłaczenie w tej puszcze wygląda następująco:
    -(pin 11 radio) przewód brązowy – bezpośrednio do pin 1 (DB9),
    -(pin 3 radio) przewód biały – bezpośrednio do pin 2 (DB9),
    -(pin 2 radio) przewód szary – bezpośrednio do pin 3 (DB9),
    -(pin 12 radio) przewód żółty – bezpośrednio do pin 4 (DB9),
    -(pin 13radio) przewód różowy – poprzez ścieżkę na płytce do nóżki nr 16 przekaźnika,
    -(pin 7 radio) przewód zielony do nóżki diody led i do styku nr 1 przekaźnika oraz poprzez ścieżkę na płytce do „minus„ zasilania i dalej do pin 8 i 9 (DB9).

    Manipulator dodatkowy - jak podłączyć do radiotelefonu Motorola

    Manipulator dodatkowy - jak podłączyć do radiotelefonu Motorola

    Dodatkowo od styków 8 i 9 przekaźnika ścieżka do pinów 6 i 7 (DB9). "Plus" zasilania dochodzi do styków nr 4 i 13 przekaźnika.


    Co do samego modulatora to:
    Gniazdo „CB” :
    -pin 1 – zielony przewód podłączony do potencjometru (potencjometr jest z włącznikiem - opisany jako"noise filter");
    -pin 2 – (dwa przewody) biały przewód podłączony do płytki (wzmacniacza?) i czarny przewód podłączony do pin 3 w RJ45;
    -pin 3 - czerwony przewód podłączony do pin 4 w RJ45;
    -pin 4 - żółty przewód podłączony do włącznika on/of w modulatorze;
    -pin 5 - niebieski podłączony do w/w płytki;
    -pin 6 - szary podłączony do potencjometru.
  • #4
    switaniec
    Level 20  
    Kolego ,to się da bez problemu uruchomić, tylko mam pytania:
    1. do jakiego radiotelefonu chcesz to zastosować/ GM-300,GM-340/60/80 ,GM-350 128k,CM-140/340,DM-2600 czy inny/
    2.czy posiadasz możliwość programowania tego radiotelefonu /może być taka potrzeba/
    3.czy potrzebujesz sprawdzić"na sucho ", a potem do jakiegoś radiotelefonu zastosujesz,
    Będę na forum jutro późnym wieczorem lub pojutrze to odpowiem
    Adam
  • #5
    iziwal
    Level 11  
    1. współpracował ten manipulator z GM360 i przy tym radiotelefonie na obecną chwilę chciałbym go podłączyć;
    2. tak, posiadam możliwość programowania motoroli;
    3. obecnie - jak w punkcie 1 (być może kiedyś coś się zmieni).
  • Helpful post
    #6
    switaniec
    Level 20  
    Witaj,złącze DB-9
    1- mcz RX w ustawieniach ogólnych należy ustawić "filtered sq..."
    2-PTT w akcesoriach należy pod 3 ustawić "voice ptt / low "
    3-mcz mikTX w ustawieniach ogólnych dobrać wzmocnienie mik zewnętrznego doświadczalnie
    4- blokowanie wzmacniacza w manipulatorze, w akcesoriach należy pod 12 ustawić "carier detect / low "
    6 i 7- +12v do zasilania manipulatora podawane przez przekaźnik sterowany z pinu 13 radia gdzie pojawia się +12v po włączeniu radiotelefonu
    8 i 9 - masa
    przewody dodatkowe "z oczkami" czerwony + zewnętrzny wydajność do 2 amp koniecznie bezpiecznik najlepiej szklany
    czarny - masa
    jeżeli to podałem przejrzyście i wiesz co i jak to potwierdź
    cdn Adam

    Dodano po 29 [minuty]:

    Kolego,opisz lub najlepiej zrób schemat połączeniowy i dobre foto, np brakuje mi w opisie jednego przewodu w RJ ,/jak numerujesz RJ?/powinny być 3, mcz,ptt,masa/ ponadto potencjometr ma trzy styki regulacyjne i dwa włączenia i określ który przewód gdzie.
    Adam
  • #7
    iziwal
    Level 11  
    Jeśli chodzi o ustawienia w radiotelefonie - potwierdzam / OK, powinienem dać radę. Bezpiecznik - dołożę, bo nie ma. Dziękuję.
    Jeszcze raz (tym razem postaram się dokładniej ) opisać połączenia w samym manipulatorze:
    Gniazdo „CB” :
    -pin 1 – zielony przewód podłączony do potencjometru - styk regulacyjny;
    Manipulator dodatkowy - jak podłączyć do radiotelefonu Motorola

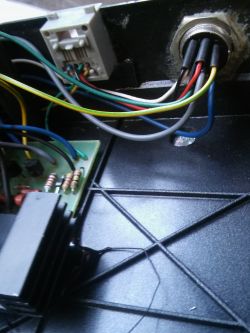

    reszta przewodów od potencjometru : niebieski do góry do włącznika on/off, niebieski w dół do płytki, czarny od środkowego styku do płytki, czarny od styku po lewej (zalutowany z dwoma niebieskimi) - do głośnika.

    -pin 2 – (dwa przewody) biały przewód podłączony do płytki:
    Manipulator dodatkowy - jak podłączyć do radiotelefonu Motorola
    i czarny przewód podłączony do pin 3 w RJ45;
    Manipulator dodatkowy - jak podłączyć do radiotelefonu Motorola

    numer pinów w RJ 45 liczę tym razem na wtyku, czyli tak:
    Manipulator dodatkowy - jak podłączyć do radiotelefonu Motorola
    nie w gnieździe - jak motorola (choć tutaj może bardziej by pasowało odwrotnie)

    -pin 3 - czerwony przewód podłączony do pin 4 w RJ45;
    Manipulator dodatkowy - jak podłączyć do radiotelefonu Motorola

    -pin 4 - żółto zielony przewód podłączony do włącznika on/of w modulatorze;
    Manipulator dodatkowy - jak podłączyć do radiotelefonu Motorola
    pozostałe przewody przy włączniku on/of: drugi żółto zielony przewód podłączony do płytki , a niebieski do styku regulacyjnego potencjometru

    -pin 5 - niebieski podłączony do płytki;
    Manipulator dodatkowy - jak podłączyć do radiotelefonu Motorola

    -pin 6 - szary podłączony do styku włącznika potencjometru.
    Manipulator dodatkowy - jak podłączyć do radiotelefonu Motorola
    drugi szary przewód od styku włącznika potencjometru - do płytki.

    W gnieździe RJ 45 wykorzystane są 3 piny. Pin nr 3 i pin nr 4 - o których napisałem powyżej oraz pin nr 5 - zielony przewód podłączony do płytki:
    Manipulator dodatkowy - jak podłączyć do radiotelefonu Motorola
    Na zdjęciu powyżej widać jeszcze żółty przewód z pinu nr 6 - ale on nie jest wykorzystywany - ucięty jest tak ja te pozostałe które widać - z tym, że dalej (jest "luźny").

    Co do samej płytki sa tam jeszcze przewody do diody led i drugi przewód do głośnika:
    Manipulator dodatkowy - jak podłączyć do radiotelefonu Motorola
  • Helpful post
    #8
    switaniec
    Level 20  
    Witaj Kolego,wykonałeś kawał porządnej profesjonalnej roboty.Wszystko jasno opisane.Najpierw opiszę kabel połączeniowy ,a potem jeszcze parę słów komentarza .

    CB DB-9

    1 1 mcz odbiornika
    2 2 PTT idzie także do płytki by blokować wzmacniacz bo na długim kablu może być "przesłuch"
    3 3 mcz mikrofonu
    4 4 SQ
    5 8 z 9 + 12 V jeżeli jest zapas żył w kablu to dobrze jest wykorzystać 2 lub 3 razem
    6 6 z 7 masa ekran kabla

    Moim zdaniem na potencjometrze należy zamienić miejscami przewód zielony z pojedyńczym czarnym, ponieważ tak jak jest teraz jest nieprawidłowo /źródlo sygnału ma być obciążone statycznie ,a napięcie do wzmacniacza pobierane z dzielnika U jakim jest potencjometr/.Oczywiście teraz też będzie działać.Jak wykorzystać przełącznik ON/OF jako wyłącznik blokady szumów. W tym celu w ustawieniach ogólnych motoroli trzeba zmienić MCZ RX na "filtered UNsq..."
    wtedy w pozycji OFF przełącznika będziemy mieli otwarty odbiornik.Oczywiście na pin 12 w akcesoriach trzeba wtedy koniecznie pozostawić CARIER det lub PL/DPL det w zależności co potrzeba /lepiej CARIER det bo wtedy wszystkie kanały z pl i bez pl obsługiwane będą przez ten wyłącznik.
    Tak na zakończenie jak to historia kołem się toczy: radiotelefon MOTOROLA, głośnik dla " CB-istów z wymaganiami - filtr szumów" , a gałka produkcji RADMOR ..
    napisz czy wszystko ok
    oczywiście wyłącznik w potencjometrze zdejmuje zasilanie z manipulatora i dioda LED gaśnie , należy pilnować by ZAWSZE pozostawiać manipulator wyłączony ,bo innaczej korespondencję radiowa będzie słyszeć "ulica" podczas jazdy do pożaru
    pozdrawiam Adam
  • #9
    iziwal
    Level 11  
    Kolego - to Ty wykonałeś kawał porządnej profesjonalnej roboty. Wszystko jasne.
    Dziękuję za poświęcony czas, rzetelne podejście do tematu, konkretny opis i komentarze. Jak tylko wykonam przewód połączeniowy, sprawdzę ustawienia radiotelefonu - będę testował. Napiszę w temacie czy wszystko działa.
    Pozdrawiam.
