Witajcie moi drodzy
Przedstawię tutaj krótki test przenośnego oscyloskopu Hantek 2C42, posiadającego również funkcje multimetru. Hantek 2C42 oferuje 2 kanały z pasmem do 40MHz wraz z podstawowymi funkcjami takie jak tryb Auto, tryb XY, itp. Ładuje się go z portu USB, a całość jest w wygodnym etui. Test oczywiście nie wyczerpie w pełni tematu, ale pokaże z grubsza co można oczekiwać po tym Hanteku.
Zakup Hantek 2C42
Narzędzie to znalazłem pod hasłem Hantek 2C42 Digital Oscilloscope + Multimeter Portable USB 2 Channels 40mhz na jednym z międzynarodowych portali sprzedaży wysyłkowej. Jego oferta przykuła moją uwagę też dlatego, że oferowała wysyłkę z Czech, co rozwiązuje problem cła i długiego oczekiwania:

110$ i darmowa przesyłka, czyli około 405 zł. Ten sam sprzęt można kupić w Polsce, tylko że wtedy kosztuje prawie o 100 zł drożej (trzeba jeszcze doliczyć przesyłkę).
Opis produktu wedle sprzedawcy:
Quote:
Overview:
Digital oscilloscope +multimeter, all in one!
AUTO one-key test + cursor measurement function!
4000 counts universal multimeter function!
A real professional and magic scope! buy one and no need buy more equipments!
Features:
♦ Oscilloscope + Multimeter: This multi-purpose station own three universal test instrument functions. It is outgoing right-hand product for engineers.
♦ Intelligent charging control: Its lithium batteries can be recharged byeither high current-5V/2A or ordinary computer USB interface. Allow while charging, while using, very convenient and handy;
♦ Ultra-low power design: Type C charging interface, after every recharge of 2 hours, the device can be used continuously for a full day or standby more than two months;
♦ Large-capacity lithium battery power supply: Tesla style 18650 replaceable lithium battery power system, free from replace battery;
♦ 5V/2A charger + Type C charging cable: Type C power + data transfer interface, can share the charger and data cable with your mobile phone;
♦ AUTO one-key test: Magic tool and essential function for test newbie;
♦ Volume small, one hand holding: The 45 degree suspension bracket design provide you a work station anywhere anytime;
♦ One key page out, quick compare two groups of reference waveforms + 6 groups of waveforms storage, simple and effective;
♦ Digital voltmeter function: automatic frequency and amplitude measurement, convenient and worry-free;
♦ Its cursor measurement function supports time and voltage manual measurement, and measure the required waveforms accurately;
♦ Color LCD screen: exquisite and smooth lines make the waveforms clear and undistorted when magnify;
♦ Minimalist keyboard design simplify operation, convenient to use;
♦ Unibody casing: fine touch feeling, favorable impact resistance, outstanding heat resistance, easy to disassemble;
♦ Self-calibration function: free from level drift after long time unused;
♦ Universal multimeter function: voltage, current, resistance, diode, capacitor, on-off test;
Specification:
Model: Hantek2C42
Channel: 2 CH+DMM
Bandwidth: 40MHz
Sample: 250MSa/S
Power: Direct charge
DMM: √
Package Includes:
1 x Digital Oscilloscope
1 x Probe
2 x Clip Probe
1 x Charging cable
1 x Power adapter
1 x Multimeter Probe
Grafika promocyjna:

W wersji którą wybrałem dostępny jest tryb oscyloskopu i multimetru. Nie zdecydowałem się na wersję z generatorem funkcyjnym.
Warto tu jeszcze dodać co mówią nam poszczególne znaki w nazwie.
Zasadniczo to popularne są takie modele: 2C42/2C72/2D42/2D72
C oznacza oscyloskop i multimetr.
D oznacza, że dodatkowo jest też generator sygnału.
4 oznacza 40MHz, a 7 70MHz.
Przesyłka i zawartość zestawu
Paczkę otrzymałem 6 dni po złożeniu zamówienia. Przyniósł ją kurier do rąk własnych. Nadana z Koln poprzez Deutsche Post (czyli jednak nie z Czech).


W zestawie jest etui do wygodnego przenoszenia wszystkiego:

Zawartość:


Sonda 1x/10x:


Instrukcji nie ma w zestawie, ale można ją znaleźć w sieci. Umieszczam też ją tutaj:
Ważniejsze fragmenty:



W pdfie też warto zapoznać się z sekcją Appendix A: Technical Specifications.
Pierwsze wrażenia, ekran, podświetlenie
Całość wydaje mi się być bardziej intuicyjna dla początkującego niż zaawansowany oscyloskop, jest bardzo mało tu funkcji i przycisków, nie da się pogubić.
Ekran jest trochę ciemny, ale można go w opcjach podjaśnić. Ekran przygasa po jakimś czasie, ten czas też można zmienić (lub wyłączyć przygaszanie):



Po przygaszeniu ekranu wciśnięcie dowolnego klawisza tylko podświetla ekran, nie robi nic innego.
Ładuje się przez USB, kabel ma złącze typu C, w trakcie ładowania przycisk Power się podświetla:

Z tyłu oczywiście jest podpórka by go wygodnie stoli postawić:

Sześciokątny śrubokręt, czyli po prostu torx, pozwoli nam dostać się do ogniw - 18650:

18650 2600mAh, na ogniwach widnieje data 2020 09 13. Czyli kilka miesięcy przed zakupem.
Informacje o wersji:

Model Hantek2C42, Soft 2020102501, PCB 0000001, FPGA V07
Soft z października 2020, widać że sprzęt długo nie przeleżał w magazynie zanim został do mnie wysłany (kupowałem w styczniu 2021).
Test z generatorem sygnału na jednym tranzystorze
Pierwsze co zrobiłem to sięgnąłem po mój sprawdzony wcześniej prosty generatorek sygnału oparty na jednym tranzystorze i rezonatorze kwarcowym:


Wyniki tez weryfikowałem na Rigol DS1054.
Test 10MHz:


Test 3.58MHz:


Test z układem VFO mojego starego odbiornika SSB na pasmo 40m
Drugi test przeprowadziłem w oparciu o mój stary odbiornik homodynowy z pojedynczą przemianą częstotliwości oparty o NE612:

Odbiornik ten złożyłem kilka lat temu w oparciu o schemat z internetu, tutaj sekcja jego VFO:

Popatrzymy na generowany przez niego sygnał w dwóch trybach, AC coupling i DC coupling.
Tryb AC coupling przedstawia tylko składową AC sygnału, a DC przedstawia cały sygnał.
Rigol DS1054 - AC coupling:

Rigol DS1054 - DC coupling:

Proszę zwrócić uwagę na wyświetlane wartości min i max w obu trybach.
Hantek 2C42 - AC coupling:

Hantek 2C42 - DC coupling:

Rigol w DC pokazuje min=6.22V i max=7.08V, Hantek natomiast min=5.760V i max=6.76V.
Są drobne rozbieżności.
No i tu już zobaczyłem pierwszą dziwną rzecz. Hantek nie chciał mi automatycznie centrować przebiegu gdy wciskałem "auto" w trybie DC coupling, musiałem to robić ręcznie. Na Rigolu nie ma takich problemów. Możliwe, że coś robię źle, albo to jest jakieś drobne niedociągnięcie firmware Hanteka. Ale to nie problem, można sobie przesunąć klawiszami ze strzałkami. Po prostu jak początkujący wciśnie "Auto" i nie zobaczy i tak przebiegu to może się zdziwić. Z kolei Rigol to ogarnia i nie ma tego problemu.
Test z AD9833 i Arduino Nano
Chciałem sprawdzić jak wyglądają różne przebiegi. Początkowo planowałem użyć mojego modułu z SI5351, ale nie miałem go pod ręką, więc wybór trafił na AD9833 z Arduino Nano:


Gotowy układ:

Użyta biblioteka:
https://github.com/Billwilliams1952/AD9833-Library-Arduino
Zdecydowałem się na 1.562500MHz.
(Swoją drogą - zagadka - wie ktoś czemu akurat wybrałem 1.562500MHz w przypadku tego AD9833?)
Sinus:


Prostokąt:


Trójkąt:


Test różnych sygnałów z budżetowym generatorem FY3200S-24M
Tego testu początkowo miało tu nie być, ale FY3200S akurat przybył na czas, więc jednak będzie.
UWAGA! Użyty tutaj generator FY3200S-24M ma pewną nieprzyjemną wadę fabryczną którą warto jest mu samodzielnie usunąć po zakupie, ale to opiszę w innym temacie. W każdym razie nie zachęcam tutaj do jego zakupu, kupujecie na własną odpowiedzialność.

Sinus, 5MHz:



Prostokątny 5MHz:



Trójkątny 5MHz:



Sawtooth 5MHz:



Hantek dość wiernie pokazuje sygnały, przynajmniej w tym zakresie częstotliwości.
Dodatkowo - sinus 24MHz. Innych nie sprawdzałem bo generator nie daje rady.



Test trybu XY z budżetowym generatorem FY3200S-24M
Hantek może pracować również w trybie X-Y. Wymaga to (jak sama nazwa wskazuje) dwóch kanałów. Praca w trybie X-Y pokazuje tzw. krzywe Lissajoux.
Na wejście dwie sinusoidy 1MHz:


Rezultat w trybie Y-T:

A teraz przełączamy w X-Y:

Na początku wyszło mi tak, musiałem ręcznie wycentrować oba kanały (choć oczekiwałem, że przycisk Auto to zrobi):

Poprawione:

Zmieńmy lekko przesunięcie fazowe jednego z sygnałów:


A teraz jeszcze przesuńmy dalej, do 90°:


Całkiem nieźle i zgodnie z oczekiwaniami. Dwa sinusy (jeden przesunięty w fazie o 90) dają nam okrąg.

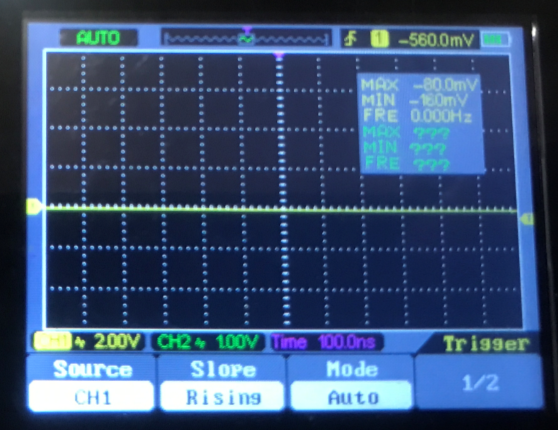

Menu Trigger
Już nie będę tego prezentować, ale warto wspomnieć jakie są opcje:

Możemy wybrać wyzwalające zbocze (rosnące, opadające, oba), kanał, oraz tryby auto, normal oraz single.
Tak samo sam poziom wyzwalania możemy ustawiać ręcznie, itp.
Hantek 2C42 jako multimetr
Nie zależało mi na tej funkcji, ale skoro ona już jest, to warto ją chociaż troszkę przetestować.
Wyniki pomiarów będę porównywać z Brymen BM857S.
Najpierw funkcja mierzenia rezystancji.
Od razu widać, że miernik dość wolno łapie pomiar i "pływa", ale może to ja zbyt dużo wymagam bo porównuję go do Brymen BM857S a to jednak nie ta półka.
Na początek - zwarcie:

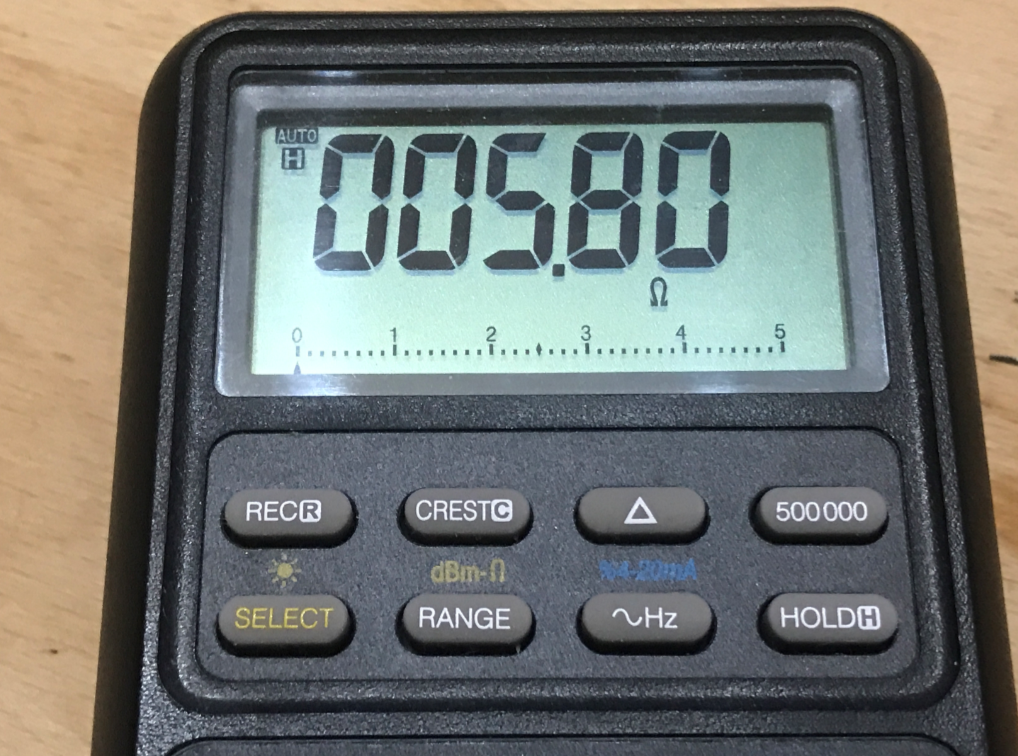

Teraz rezystor 5.6Ω:


Teraz 6.8MΩ:

Teraz 5.1kΩ:


Może teraz napięcie - 9V:


Teraz pojemności.
Kondensator 100pF:


Kondensator 100nF:


Kondensator 1500uF:


jak widać, 1500uF okazało się za dużą pojemnością.
Test diody 1N4001:


Teraz jeszcze prąd DC, pomiar w zakresie mA, ten z bezpiecznikiem. Zakres A nie ma bezpiecznika, więc i tak nie zamierzam go ruszać.
Do tych testów użyłem zasilacza laboratoryjnego TP-1603. Wspomagałem się też doborem rezystora, gdyż TP-1603 aż tak dokładnej regulacji małych pradów nie oferuje.
0.029mA:

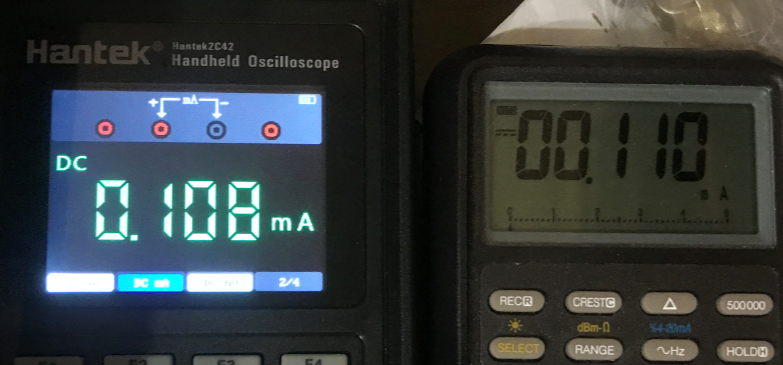

0.110mA:

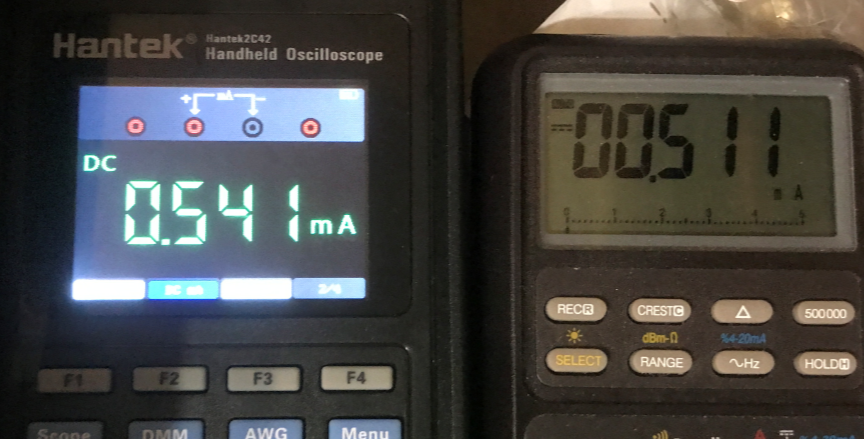

0.511mA:

39mA:


150mA:


Miernik oferuje też pomiar prądu AC, napięcia AC, ale tych rzeczy już nie testowałem. Ciekawe jak wygląda kwestia z RMS, ale nie oczekiwałbym dużo.
Oczywiście jest też test ciąglości obwodu - nie mam do niego zastrzeżeń.
Podsumowanie
Hantek 2C42 nie wydaje się być taki zły. Dokładność jego pomiarów zdaje się być wystarczająco dobra dla amatorskich zabaw, chociaż nie miałem możliwości sprawdzić go na wyższych częstotliwościach ze względu na brak porządnego generatorka, może to wkrótce uzupełnię.
Na początku w Hanteku irytował mnie nieco ciemny ekran ale na szczęście można go rozjaśnić w ustawieniach.
Niewygodne też było przygasanie ekranu po 30 sekundach, ale ustawienia też tutaj nas ratują i pozwalają zmienić ten czas na dłuższy lub nieskończony.
Hantek ma dwa kanały i dobrze to wykorzystuje, jest też dostępny tryb XY, czego się w nim nie spodziewałem. Widok przebiegu wyświetla podstawowe informacje, jak również można ustawić podstawowe tryby wyzwalania.
Nie jestem natomiast pewien co do jego funkcji Auto, bo mam wrażenie że ona nie centruje nam przebiegu i musimy po niej poprawiać, ale to nie problem.
Hantek ma też funkcjonalności multimetru, chociaż nie reaguje tak szybko jakbym tego chciał, dodatkowo zauważyłem, że zgasił mi ekran w trakcie pomiaru rezystora, więc chyba czas oczekiwania na zgaszenie ekranu liczy się od ostatniego wciśnięcia klawisza a nie od ostatniego pomiaru...
Funkcja Hold też jest, pełni jej role przycisk Play/Pause, wiec można zapisać wynik pomiaru.
Pomiary pojemności i prądu też nie są takie złe (chociaż przy małych prądach - niższych niż 0.1mA - czy tam dużych/małych pojemnościach - niższych niż 1nF lub wyższych niż około 1000uF nie daje rady) i jeśli się weźmie pod uwagę razem funkcjonalność multimetru i oscyloskopu tego Hanteka to można rzeczywiście dojść do wniosku, że jest wart swojej ceny.
Jednak ostateczny werdykt zostawiam Wam, porównanie można by robić długo, a nie ruszyłem tu nawet niektórych możliwości oferowanych przez Hanteka, nie ruszyłem w ogóle pomiarów AC, nie próbowałem go podłączyć do komputera. Jeśli ktoś będzie chciał bym dodał w ramach uzupełnienia jakąś informacje to proszę dać znać, spróbuję, w ramach możliwości
