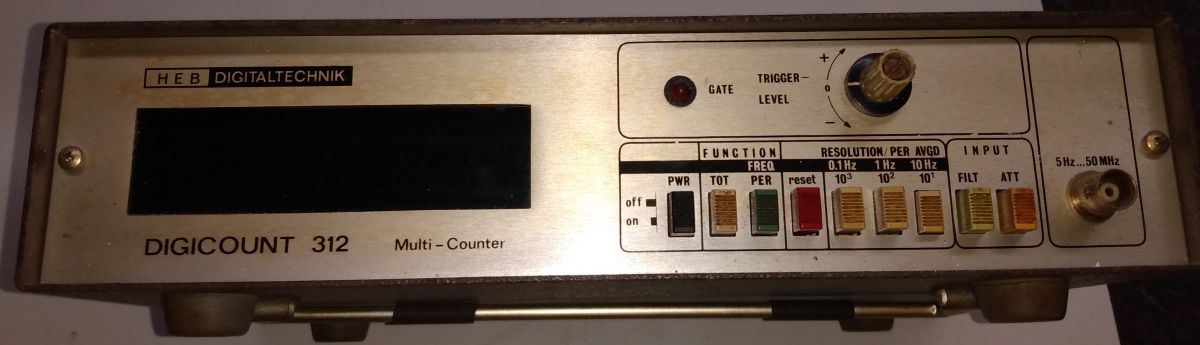

Miernik częstotliwości DIGICOUNT 312 - Zaglądamy do środka

ArturAVS 21 Feb 2021 11:18 1794 13
  • Miernik częstotliwości DIGICOUNT 312 - Zaglądamy do środka
    Miernik częstotliwości czyli inaczej zwany częstościomierz, lub bardziej popularnie "F-miarka" to jeden z niewielu przyrządów który powinien mieć na warsztacie elektronik. Mierniki tego typu oprócz pomiaru częstotliwości oferują też często pomiar czasu i okresu a także zliczanie impulsów (licznik). Korzystając z tego że moja wysłużona "F-miarka" zaczęła przy ostatnim użyciu nieco szwankować postanowiłem przybliżyć konstrukcję tego przyrządu i pokazać wnętrze.

    Sam miernik ma już swój wiek, nie mniej przez blisko 20 lat w moim posiadaniu nigdy mnie nie zawiódł :D Objaw uszkodzenia to przypadkowe "zamrażanie" wyświetlacza i czasami wyświetlanie głupot. Konstrukcyjnie jest wykonany bardzo solidnie i swoje też waży (ok. 2,5kg). Wygląd zewnętrzny to po prostu matowy szary klocek z aluminiowym przednim panelem opisanym sitodrukiem;

    Miernik częstotliwości DIGICOUNT 312 - Zaglądamy do środka

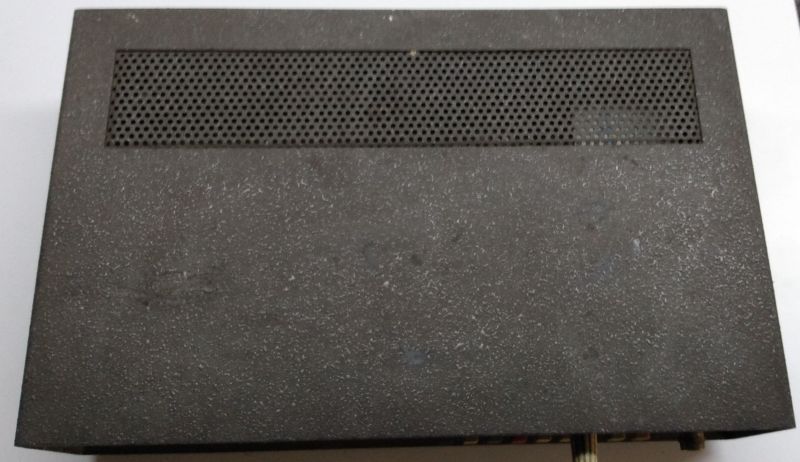

    Widoczne są ślady użytkowania oraz dymu tytoniowego. Wierzchnia strona obudowy posiada szeroką kratkę wentylacyjną;

    Miernik częstotliwości DIGICOUNT 312 - Zaglądamy do środka

    Spodnia część oprócz gumowych nóżek została wyposażona w składaną podpórkę umożliwiającą ustawienie miernika pod kątem;

    Miernik częstotliwości DIGICOUNT 312 - Zaglądamy do środka

    Tylna ścianka oprócz gniazda zasilania zawiera wejście zewnętrznej podstawy czasu (wzorca częstotliwości) i przełączącznik którym wybieramy źródło wzorcowe (wewnętrzne czy zewnętrzne);

    Miernik częstotliwości DIGICOUNT 312 - Zaglądamy do środka

    Dwie śrubki na tylnej ściance utrzymują całą konstrukcję wewnątrz obudowy;

    Miernik częstotliwości DIGICOUNT 312 - Zaglądamy do środka

    Proste rozwiązanie a jakże ułatwiające serwis miernika, po ich odkręceniu wysuwamy całe chassis do przodu;


    Miernik częstotliwości DIGICOUNT 312 - Zaglądamy do środka

    Oraz widok od strony ścieżek;


    Miernik częstotliwości DIGICOUNT 312 - Zaglądamy do środka

    Sama konstrukcja elektroniczna to mieszanka wielu technologii, Układy TTL, CMOS czy też modny w latach konstrukcji wyświetlacz VFD. Pierwsze co rzuca się w oczy na PCB to pokaźnych rozmiarów obudowa wzorca częstotliwości TCXO;

    Miernik częstotliwości DIGICOUNT 312 - Zaglądamy do środka

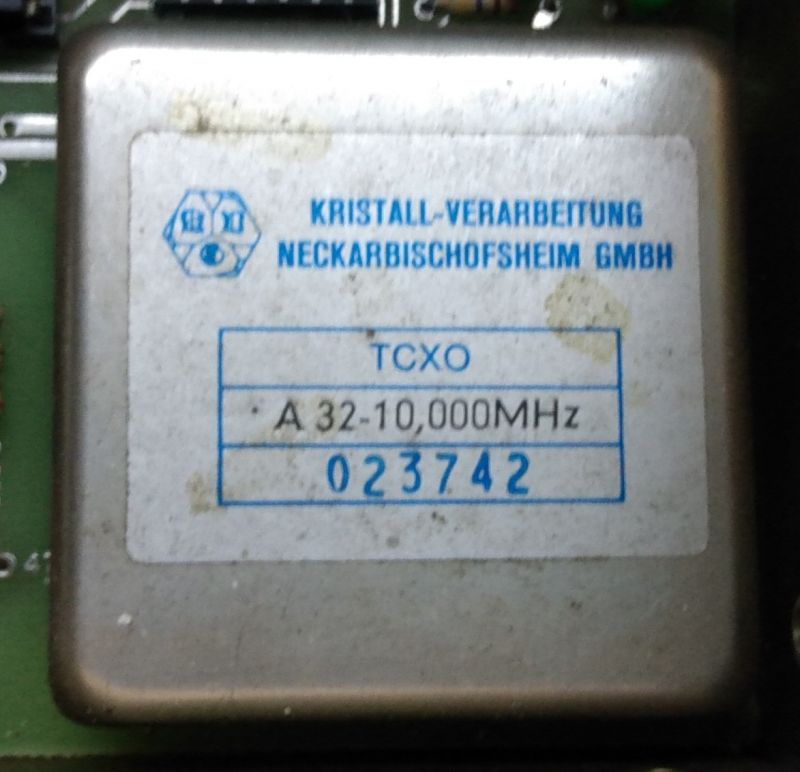

    TCXO jest to stabilizowany temperaturowo (zawiera grzałkę i układ sterujący utrzymujący stałą temperaturę wewnątrz) generator kwarcowy zapewniający bardzo wysoką stabilność częstotliwości stosowany głównie jako wzorzec w wymagających tego urządzeniach. Tu użyto generatora o częstotliwości 10MHz. PCB jest dość dość luźno upakowana;

    Miernik częstotliwości DIGICOUNT 312 - Zaglądamy do środka

    Jak na konstrukcję z przed blisko pół wieku ( okolice 1980 roku, cena zakupu nowego to ok. 1120DM ) wykonaniem zaskakuje :D Producentem był HEB Rudolf Herzog.

    Schemat głównej części;


    Miernik częstotliwości DIGICOUNT 312 - Zaglądamy do środka

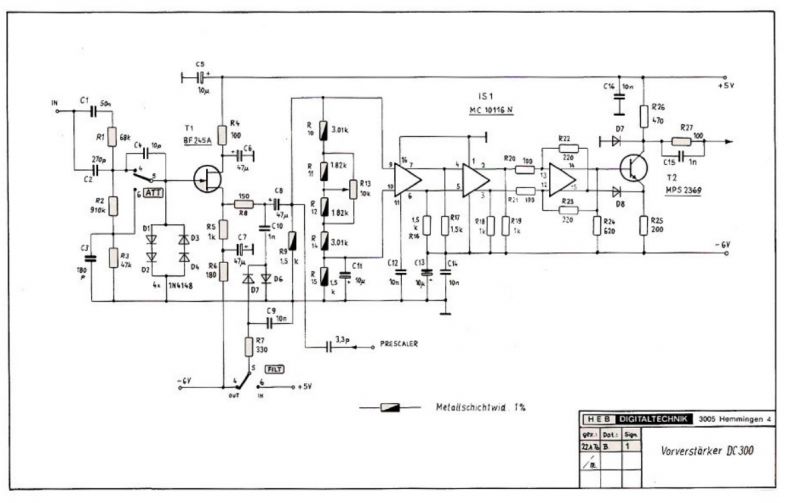

    Wzmacniacz wejściowy;


    Miernik częstotliwości DIGICOUNT 312 - Zaglądamy do środka

    Oraz zasilacz;


    Miernik częstotliwości DIGICOUNT 312 - Zaglądamy do środka

    Na schemacie zasilacza widać blok przetwornicy i ładowarki akumulatorów, wynika to z tego że miernik był produkowany w kilku wersjach między innymi przenośnej (dlatego ładowarka i przetwornica) oraz różniących się maksymalną częstotliwością pomiaru.

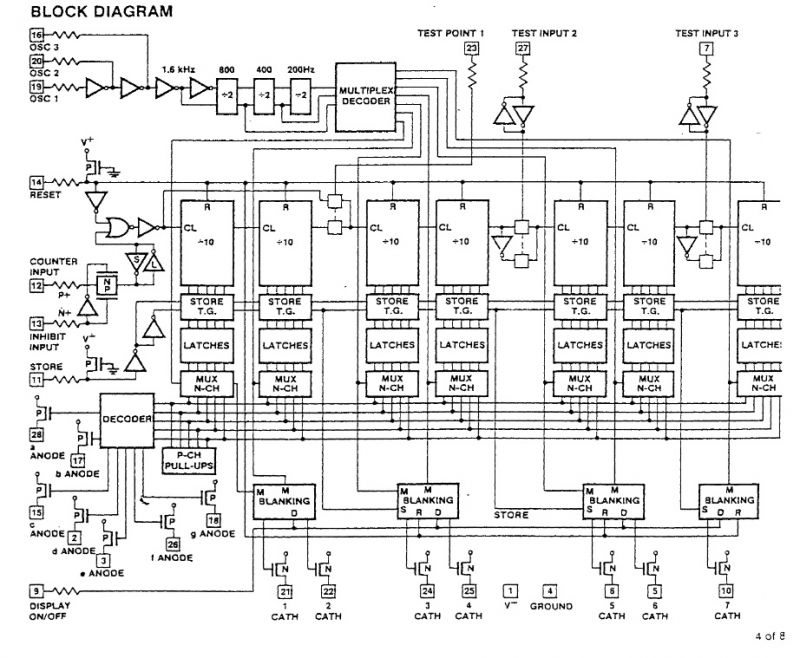

    Sercem przyrządu jest ICM 7208 produkcji nieistniejącej już firmy Intersil zawierający w swej strukturze prawie wszystkie elementy miernika częstotliwości;


    Miernik częstotliwości DIGICOUNT 312 - Zaglądamy do środka

    Miernik częstotliwości DIGICOUNT 312 - Zaglądamy do środka

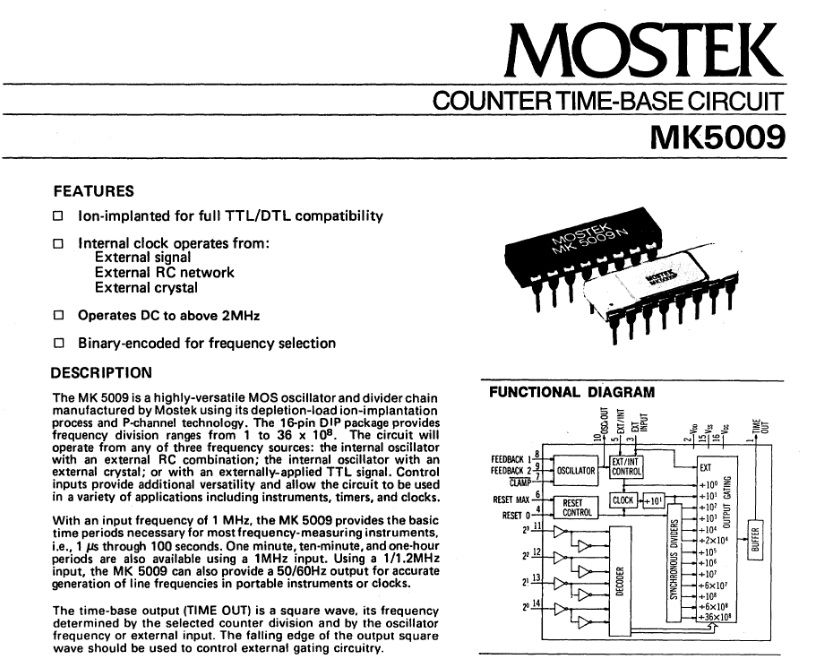

    Drugim z ważnych układów jest MK5009N firmy MOSTEK czyli specjalizowany układ do generowania podstawy czasu;

    Miernik częstotliwości DIGICOUNT 312 - Zaglądamy do środka

    Wracając do występującej usterki to okazało się po pomiarach że winny okazał się przełącznik źródła sygnału wzorcowego. Wiek zrobił swoje i styki przestały kontaktować, ponieważ nie używam zewnętrznego wzorca i nie miałem akurat identycznego(lub podobnego) przełącznika to po prostu zmostkowałem styki na stałe dla wbudowanego TCXO. W załącznikach instrukcja Digicount, nota ICM7208 i ciekawy katalog firmy MOSTEK.

    W najbliższym czasie panel przedni i inne elementy zostaną wyczyszczone oraz przeprowadzę konserwację styków przełączników Isostat.

    Załączniki;

    Cool! Ranking DIY
    [30.03.2021, darmowy webinar] Nowoczesna diagnostyka maszyn, monitorowanie i przewidywanie awarii. Zarejestruj się
    About Author
    ArturAVS
    Moderator of HydePark/Cars
    Offline
    Z wykształcenia technik RTV, z zamiłowania elektronik/elektrotechnik konstruktor.
    Has specialization in: kf, audio, elektronika truck, inne dziwne konstrukcje
    ArturAVS wrote 11370 posts with rating 1708, helped 1356 times. Live in city Grajewo. Been with us since 2005 year.
  • MetalWorkMetalWork
  • #2
    And!
    Admin of Design group
    Ciekawe wnętrze, filtr wejściowy przy zasilaniu i transformator wyglądają nieco nietypowo,

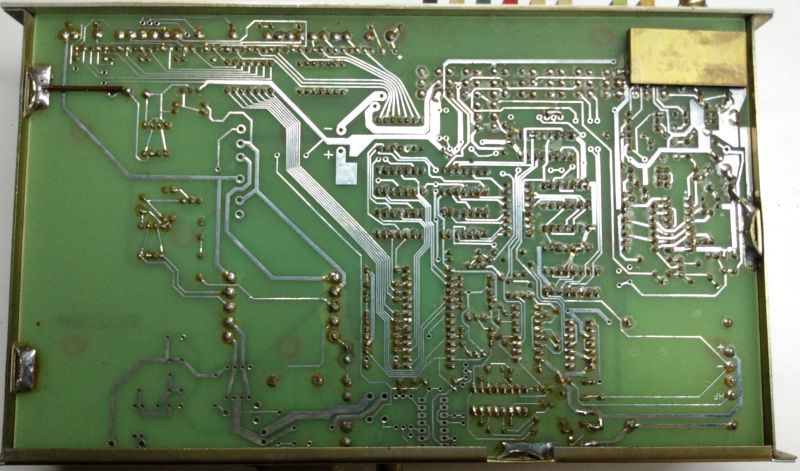

    widok od strony ścieżek:
