Jak podłączyć tego pilota do centrali alarmowej Satel Integra 128 WRL? Podłącza się go bezpośrednio czy przez jakiś przekaźnik?
Sparowałem go wcześniej z napędem. Przewody z centrali mam doprowadzone do niego, ale nie wiem czy mam go podłączyć bezpośrednio do centrali albo expandera INT-E (bo takie w nim posiadam) czy musi być jeszcze przekaźnik?
Gdybym to robił u siebie to wykorzystałbym jednak wyjścia niskoprądowe centrali
Dodano po 2 [minuty]:
Arkadiusz1986r wrote:
podłączyć bezpośrednio do centrali albo expandera INT-E
Na pewno nie INT-E ale INT-O
Sygnał z pilota do rolety jest przekazywany bezprzewodowo. Może wystarczy podłączyć w tym przypadku w ten sposób jak to jest na schemacie w pierwszym wpisem w tym wątku?
https://www.elektroda.pl/rtvforum/topic3479208.html
Sygnał z pilota do rolety jest przekazywany bezprzewodowo.
Jak najbardziej, ale już sygnał z centrali do pilota nie jest bezprzewodowy i to centrala wysyła sygnał do pilota a nie odwrotnie.
Musisz więc wykorzystać wyjścia centrali a nie wejścia.
Sygnał z pilota do rolety jest przekazywany bezprzewodowo.
Jak najbardziej, ale już sygnał z centrali do pilota nie jest bezprzewodowy i to centrala wysyła sygnał do pilota a nie odwrotnie.
Musisz więc wykorzystać wyjścia centrali a nie wejścia.
Tam jest sytuacja odwrotna. To człowiek wysyła sygnał do centrali poprzez naciśnięcie właściwego przycisku więc wykorzystane są jej wejścia.
Widzę, że mój pilot ma 3 niepodpisane zaciski.
Rozumiem, że jak chce go podłączyć do centrali bez modułu INT ORS to muszę jeden przewód podłączyć do OUT, drugi do następnego OUT, a następny do COM? (wszystko na płycie głównej centrali)
Rozumiem, że jak chce go podłączyć do centrali bez modułu INT ORS to muszę jeden przewód podłączyć do OUT, drugi do następnego OUT, a następny do COM? (wszystko na płycie głównej centrali)
Rozumiem, że jak chce go podłączyć do centrali bez modułu INT ORS to muszę jeden przewód podłączyć do OUT, drugi do następnego OUT, a następny do COM? (wszystko na płycie głównej centrali)
To zależy do których OUT'ów chcesz go podłączyć.
Rozumiem. Do których najlepiej? Bo mam wolne i nisko i wysokonapięciowe
Zgodnie z instrukcją możesz taki pilot podłączyć za pośrednictwem przekaźnika.
Podając pomiędzy stosowne wejście a styk COM pilota bezpotencjałowe styki przekaźnika.
Przekaźnik możesz podłączyć zarówno pod OUT'y wysoko jak też nisko prądowe.
Będzie już z półtora roku jak kolega walczy z tematem systemu alarmowego. Wypadało by już chociaż odróżniać wejścia od wyjść, a prąd od napięcia ( vide wyjścia wysokonapięciowe )
Ale co tam, może kolega pochwali się tym co udało się zrobić.
No w sumie mogę Ogólny zarys:
Dom piwnica, parter, piętro i poddasze użytkowe + na zewnątrz budynki gospodarcze - stodoła, narzędziownia i 3 garaże.
W domu mam pociągnięte wszędzie przewody alarmowe osobno do każdego pomieszczenia. Wszystkie czujki podłączone osobnymi przewodami.
Do piwnicy mam doprowadzony jeden przewód alarmowy do zaworu głównego wody i jeden do pieca centralnego ogrzewania. Nie mam tutaj jeszcze ani elektro-zaworu ani połączenia alarmu ze sterownikiem pieca, oraz zamierzam podłączyć bezprzewodową czujkę dymu-ognia Satela - zostawiłem to na koniec po zakończeniu termomodernizacji domu bo będę też wymieniał przy okazji piec na nowy.
Na parterze mam pokój gościnny, sypialnię, kuchnię, przedpokój, wejście z przodu domu i tyłu domu.
W pokoju gościnnym mam 2 skrzydła okienne. Tutaj na mniejsze dałem zwykły kontaktron z zabezpieczeniem antysabotażowym Satela. Na drugim skrzydle dałem czujkę wibracyjną i magnetyczną w jednym Satel VD1.
W przedpokoju podłączyłem czujkę PIR, oraz nad drzwiami, gdzie się przechodzi do przodu domu dałem kontaktron z pętlą sabotażową. Tutaj mam rozdzielnię elektryczną z parteru, do której pociągnąłem przewód alarmowy w celu rozłączenia bezpiecznika głównego w razie pożaru. W tym pomieszczeniu planuję dołożyć jeszcze kamerę CCTV.
W łazience w drzwiach mam kontaktron z pętlą sabotażową. Tutaj będzie bezprzewodowa czujka zalania wody.
W przedpokoju z przodu domu w drzwiach wejściowych mam kontaktron z pętlą sabotażową oraz naprzeciw drzwi czujkę PIR.
W przedpokoju z tyłu domu, gdzie się wchodzi od strony podwórka z racji braku możliwości za montowania kontaktronułu (drzwi uchylne) na ścianie zamontowałem czujkę PIR.
W kuchni mam w oknach również Satel VD1 i kontaktron, oraz roletę antywłamaniową z silnikiem na pilota Inela i tego pilota PIL-01PT i przewody alarmowe. Dodatkowo z racji obecności komina, butli z gazem zamontowałemo sobną czujkę czadu i osobną czujkę gazu (ta druga zdarzyła mi już raz uratować skórę). Planuję zamontować w tym pomieszczeniu bezprzewodową czujkę dymu-ognia Satela oraz bezprzewodową czujkę zalania Satela. W tym pomieszczeniu dałem również manipulator.
W sypialni mam kontaktron z pętlą sabotażową oraz Satel VD1, oraz roletę antywłamaniową z silnikiem Inela na pilota, do której mam doprowadzone przewody alarmowe, oraz wyprowadzony przewód na przyszłość do zamontowania przycisku napadowego pod łóżkiem i czujnika gazu usypiającego Satela.
Na piętrze mam 2 pokoje, sypialnię, kuchnię i łazienkę (piętro ciągle w remoncie). Tutaj na razie nie mam żadnych czujek, ale docelowo będą wszystkie takie same jak na parterze.
Później wyżej mam takie pomieszczenie - właściwie nie wiem jak to nazwać, które jest pomiędzy piętnem a poddaszem. Tam dałem sobie centralę alarmową. Tam planuję również wstawić rejestrator kamer CCTV. W tym pomieszczeniu na razie W drzwiach wejściowych do niego zamontowałem sobie kontaktron z pętlą sabotażową Satela. W przyszłości dołóżę również czujkę PIR.
Natomiast na poddaszu jak na razie w drzwiach wejściowych mam również taki sam kontaktron. Tutaj zamierzam jeszcze dać jeden do takiego wyłazu plastikowego na dach, żeby w razie gdyby go wyrwał silny wiatr wiedział o tym. Dołóżę także bezprzewodową czujkę dymu-ognia Satela.
Do budynków gospodarczych jeszcze nic nie doprowadziłem. Natomiast na zewnątrz domu planuję zainstalować kilka kamer, które podłączę do wideorejestratora z wyjściami alarmowymi, żeby go sprzęc z centralą.
Do piwnicy mam doprowadzony jeden przewód alarmowy do zaworu głównego wody i jeden do pieca centralnego ogrzewania. Nie mam tutaj jeszcze ani elektro-zaworu ani połączenia alarmu ze sterownikiem pieca, oraz zamierzam podłączyć bezprzewodową czujkę dymu-ognia Satela - zostawiłem to na koniec po zakończeniu termomodernizacji domu bo będę też wymieniał przy okazji piec na nowy.
A nie uda się z tych przewodów wygospodarować kilku żył na tę czujkę dymy. Po co pchać się w bezprzewodowe?
W pomieszczeniach gospodarczych planowane są expandery/ expandery + zasilacze i akumulatory, czy wszystkie czujki będą " ciągnięte bezpośrednio z domu? Wyjście przez piwnicę do tych budynków? Jakie odległości?
Wkurza mnie kolegi podejście ( mało kompleksowe, chaotyczne) ale jednak kolega mimo to jakoś idzie do przodu i to jest godne podziwu. Jakby coś kolega pyta. Postaram się pomóc, chyba że mnie wcześniej krew zaleje
W sumie w piwnicy pewnie da radę, bo mam tych żył w jednym kablu aż 6 w zapasie. Nie wiem dlaczego o tym wcześniej nie pomyślałem 🤷♂️
Co do budynków gospodarczych to może w przyszłym roku będę coś działał w tym kierunku, bo na razie to mam w domu roboty, że głowa mała, a w gospodarczych to na spokojnie, jak mi zwiną 2 kosiarki, starą lodówkę i kilka gratów, to jeszcze nie ma co płakać Odległość z domu do budynków gospodarczych to jakieś 5-6m. To samo do garaży. Przewody pociągnę z domu z centrali drogą napowietrzną.
Reszta jeszcze nie wiem co dalej i jak było by lepiej.
Aha. I jak to potem podłączyć?
Wyprowadzić przewód z płyty alarmu COM do COM przekaźnika i z niego do drugiego przekaźnika do COM.
Potem podłączyć pierwszy przewód z pilota do pierwszego przekaźnika do COM.
Drugi przewód z pilota podłączyć do NO pierwszego przekaźnika
Trzeci przewód z pilota podłączyć do NC drugiego przekaźnika
Przewody, które idą z przekaźników - dwa podłączyć do OUT7 i dwa z drugiego do OUT8?
Aha. I jak to potem podłączyć?
Wyprowadzić przewód z płyty alarmu COM do COM przekaźnika i z niego do drugiego przekaźnika do COM.
Potem podłączyć pierwszy przewód z pilota do pierwszego przekaźnika do COM.
Drugi przewód z pilota podłączyć do NO pierwszego przekaźnika
Trzeci przewód z pilota podłączyć do NC drugiego przekaźnika
Przewody, które idą z przekaźników - dwa podłączyć do OUT7 i dwa z drugiego do OUT8?
Na stronie z linka podanego przez Ciebie jest instrukcja tego modułu AWZ622. Tam wszystko pisze.
Zakładając, że jesteś już prawie "profesjonalistą" to poradzisz sobie z tym podłączeniem wg. instrukcji.
Ale jak byś czego nie wiedział to pytaj. Tylko nie wszystko naraz bo się pogubię.
Prawie robi wielką różnicę jak to było powiedziane reklamie jednego piwa Wiesz - w teorii każdy sobie może poradzić ze wszystkim. W praktyce raczej bywa odwrotnie 🙃
A tak na poważnie to myślę, czy miało by to sens, gdybym odzielił w ten sposób od płyty również sygnalizator, żeby w razie W nie przepalił mi wyjść, bo płyta trochę kosztuje a taki przekaźnik parę groszy. Nie mówię akurat dokładnie o tym modelu, tylko o module z większym prądem, bo ten jest na niski.
Wiesz - w teorii każdy sobie może poradzić ze wszystkim.
No peeeeewnie of course, naturlich, naturellement.
Arkadiusz1986r wrote:
W praktyce raczej bywa odwrotnie
No ale aby można było rozpocząć praktykę przy wsparciu przez internet to trzeba przynajmniej opanować pojęcia podstawowe.
A zacząć należy od czytania instrukcji urządzeń. Czytać aż do znudzenia.
Jak coś po kilkukrotnym przeczytaniu dalej wydaje się obce i nie zrozumiałe to wtedy pytać.
Jak już się zrozumie instrukcje to wiele rzeczy wyda się tak proste, że aż wstyd było o to pytać na forum.
Dopóki @suworowa krew nie zaleje to pytaj do woli, polecałbym Ci jednak studiować instrukcje i proste sprawy rozwiązywać samodzielnie.
Kupiłem ten przekaźnik, tylko nie wiem czy dobrze go podłączam.
Mam go podłączyć w centrali do OUT2 i OUT3?
Jeżeli masz na myśli moduł AWZ 622 to lepszym rozwiązaniem jest wykorzystanie wyjść niskoprądowych.
Poczytaj tylko w instrukcji jak się podłącza odbiorniki do wyjść niskoprądowych bo tam jest wyjście OC.
Kupiłem ten przekaźnik, tylko nie wiem czy dobrze go podłączam.
Mam go podłączyć w centrali do OUT2 i OUT3?
Jeżeli masz na myśli moduł AWZ 622 to lepszym rozwiązaniem jest wykorzystanie wyjść niskoprądowych.
Poczytaj tylko w instrukcji jak się podłącza odbiorniki do wyjść niskoprądowych bo tam jest wyjście OC.
Podłączyłem przekaźnik do AUX i OUT3 i już on działa. Teraz nie mogę zmusić mojego pilota do pracy. Męczę się z nim od 2 dni. W ogóle nie reaguje na nic. Wymieniłem nawet baterię na nową. Widzę, że napięcie na pilocie jest cały czas, ale bardzo niskie, bo ok kilkaset mV. Prąd jest również obecny na zaciskach góra i dół.
Widzę, że napięcie na pilocie jest cały czas, ale bardzo niskie, bo ok kilkaset mV
W jaki sposób widzisz to napięcie i o którym napięciu piszesz?
Arkadiusz1986r wrote:
Prąd jest również obecny na zaciskach góra i dół.
Na zaciskach to może być napięcie a nie prąd.

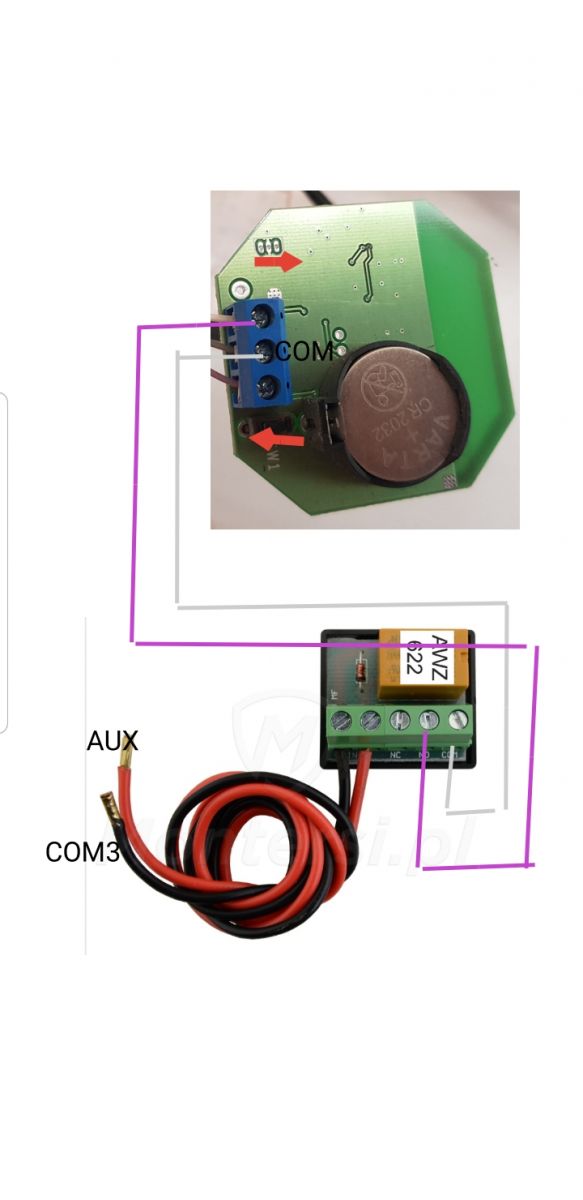

To może zrób schemat jak to połączyłeś.
Proszę

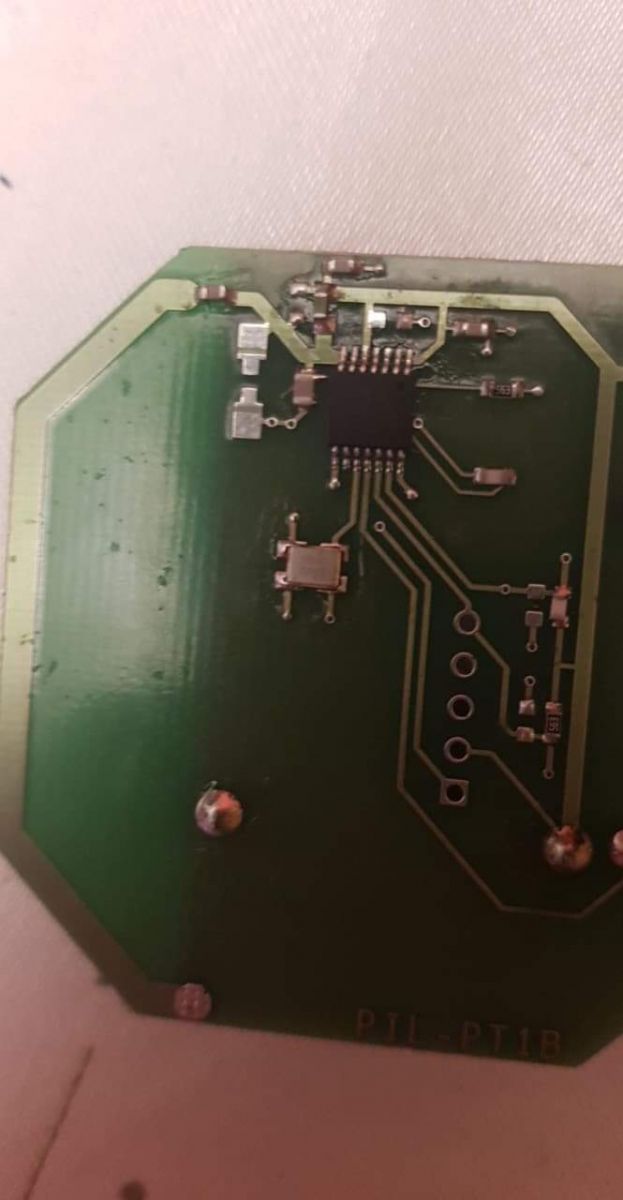

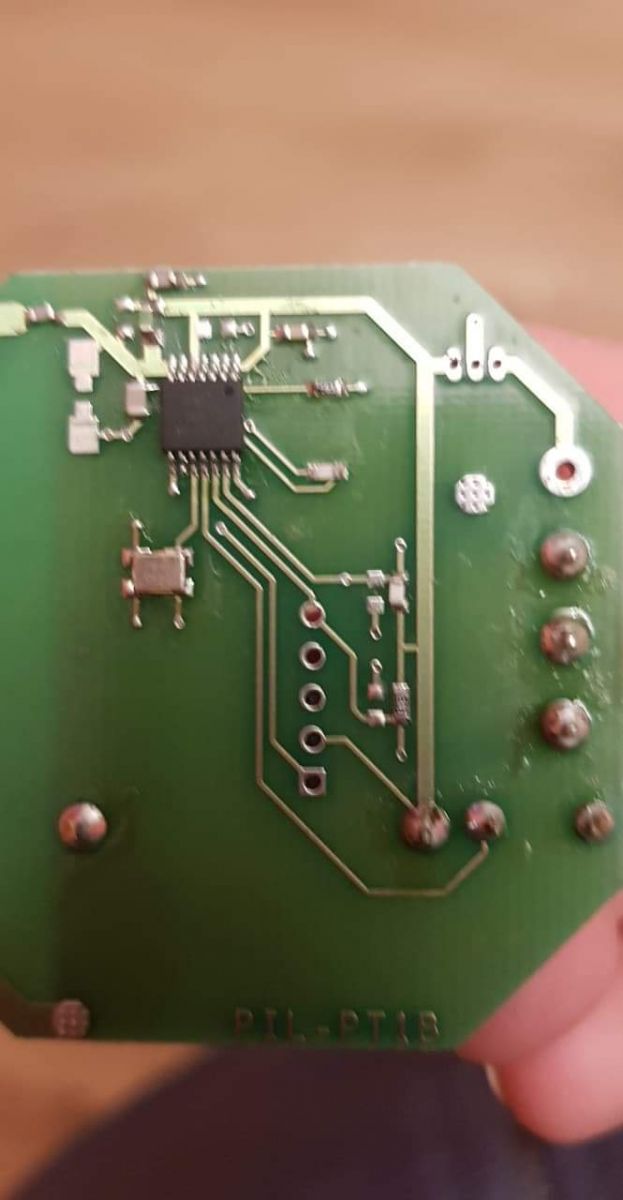

Chodziło mi o to, że jest napięcie w tym pilocie, ale sprawdzałem go bez podłączonego przekaźnika tzn odpiołem przewody łączące z pilotem i wtedy mieżyłem w nim.
Na zdjęcie pilota trzeba patrzeć zaciskami w dół, bo strzałki oznaczają "roleta w górę" i "roleta w dół".
Jak rozumiem sprawdzałeś zwierając wejścia pilota do masy czy uruchamia bramę?
Rok temu po zakupie go zesparowałem z napędem rolety i ponownie zanim kupiłem przekaźnik. To było kilka dni temu.
A teraz widząc, że nie reaguje na przekaźnik odłączyłem mu przewody i wymieniłem baterię na nową, bo sprawdzając ją miernikiem wyszło, że ma 1,56V tylko zamiast 3V. Myślałem, że przyczyną braku reakcji jest zbyt słaba bateria. I teoretycznie jak zmostkuję w nim "Na krótko" np. "roleta w górę" z COM to roleta powinna iść w górę. Niestety nie działa ani w górę ani w dół. No to pomyślałem, że może napęd nie rozpoznaje pilota, bo się coś skopało i chciałem go zesparować ponownie. Robiłem wszystko tak jak poprzednio. Niestety tym razem nic się nie dzieje. Próbowałem nawet kilka razy i nic. Potem podłączyłem spowrotem przewody z przekaźnika do pilota myśląc, że coś to da jak zasteruje, ale to też cisza. No to odłączyłem przewody z pilota i wziąłem miernik.
Układ sterowania z centrali masz poprawny. Pamiętaj tylko aby impuls sterujący trwał nie dłużej jak 2-3 sekundy.
Jeżeli słyszysz pracę przekaźnika w module to znaczy,że układ działa poprawnie.
Przyczyny musisz szukać w pilocie lub sterowniku.
Pilot po zaprogramowaniu do konkretnej rolety musi po łączeniu chwilowym odpowiednich wejść do masy powodować pracę rolety.
Spróbuj zrobić to programowanie pilota do sterownika jeszcze raz zgodnie z instrukcją.
Czy po nacisnięciu SW-1 na pilocie reaguje roleta?
)
