Witam,
Jakiś czas temu wykonałem wzmacniacz bazujący na scalonej końcówce mocy LM3875. Link do tematu poniżej:
https://www.elektroda.pl/rtvforum/viewtopic.php?t=3253936
Ogólnie mówiąc sprzęt mnie satysfakcjonował, ale z uwagi na szklaną płytę górną nie byłem zadowolony z tego, co panuje w środku, a jest widoczne dla oka. Postanowiłem zaprojektować go od nowa, tworząc go nieco bardziej profesjonalnie i przy okazji dodając mu troszkę funkcjonalności.
Założenia:
- prosta konstrukcja,
- tryb Stand-By i obsługa pilota zdalnego sterowania,
- sterowanie wskaźnikami,
- selektor wejść,
- obsługa Bluetooth,
- zabezpieczenie głośników,
- bardziej estetyczne wykonanie niż obecnie,
- odejście od budowy opartej na wielu małych płytkach,
- upakowanie go do obudowy prezentowanej wcześniej.
Do wykonania wzmacniacza użyłem prezentowanej w poprzednim temacie obudowy:
Ze względu na to, że użyta obudowa jest dość mała biorąc pod uwagę fakt, że mam w niej zastosowane niezależne transformatory obu kanałów oraz osobny transformator przedwzmacniacza, z płytkami musiałem trochę pokombinować.
Na potrzeby projektu powstał schemat:

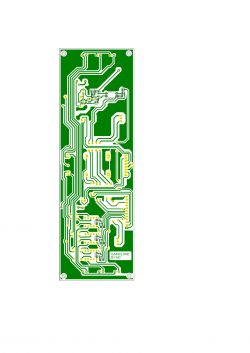

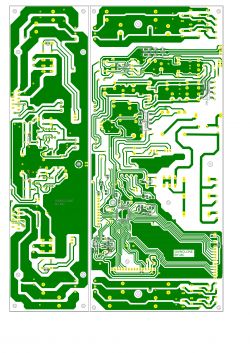

Na podstawie którego opracowane zostały mozaiki płytek:
Początkowo chciałem użyć termotransferu i wykonać płytki samodzielnie ale po pierwsze kilka podejść skończyło się niepowodzeniem a po drugie - bardziej estetyczne wykonanie wzmacniacza będzie gdy zlecę ich produkcję w fabryce. Płytki zostały wykonane w JLCPCB i prezentują się następująco:
Ze względu na małą ilość miejsca w obudowie połączenie płytki selektora wejść z płytką wzmacniacza zaprojektowałem w ten sposób:
Za sterowanie wzmacniaczem odpowiada ATMega16 (z uwagi na ilość wyjść i na to, że po prostu mam ich kilka na stanie).
Jako, że nigdy nie wiadomo jak bardzo będę chciał w przyszłości rozbudować wzmacniacz, w jego części sterującej wyprowadziłem dodatkowo kilka złącz (między innymi na ewentualny wyświetlacz, co przydało mi się przy programowaniu, czy na dodatkowe przyciski, np. do selektora wejść).
We wzmacniaczu przewidziałem miejsce na zastosowanie modułu Bluetooth. Moduł został zakupiony na portalu aliexpress. Przy jego wyborze kierowałem się możliwie jak najlepszym wykonaniem.

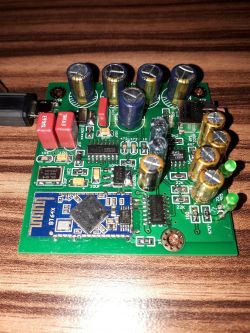

Padło na moduł pokazany na poniższym zdjęciu, w którym pracuje DAC ESS Sabre, jako wzmacniacze wyjściowe - AD823 a całość wyposażona jest w kondensatory Panasonic FC, Nichicon i Elna.
Niestety układ generuje niewielkie zakłócenia, więc, by tego uniknąć, jego zasilanie załączane jest dopiero przy wyborze tego modułu jako źródła dźwięku.
Całość w w obudowie prezentuje się następująco:
Na etapie wykonywania projektu wzmacniacza nie sądziłem, że wejdę w posiadanie gramofonu. Sytuacja się jednak zmieniła i postanowiłem dorobić do niego przedwzmacniacz RIAA.

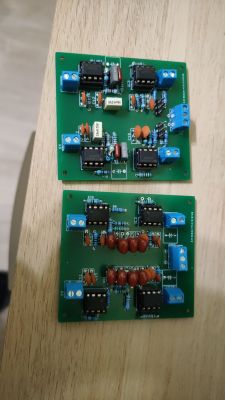

Wykonałem dwa różne wzmacniacze bazujące na dwóch projektach dostępnych w sieci (projekty płytek własne i obarczone własnymi błędami)
Początkowo włożyłem w nie wzmacniacze LM5534 ale miały dość spory offset. Obecnie pracują w nich OPA277.
Montaż póki co prowizoryczny (przede mną decyzja który zostawić w środku):

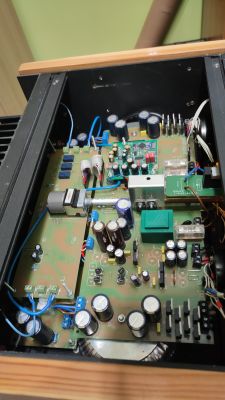

Tak wzmacniacz prezentuje się w miejscu docelowym

Jakiś czas temu wykonałem wzmacniacz bazujący na scalonej końcówce mocy LM3875. Link do tematu poniżej:
https://www.elektroda.pl/rtvforum/viewtopic.php?t=3253936
Ogólnie mówiąc sprzęt mnie satysfakcjonował, ale z uwagi na szklaną płytę górną nie byłem zadowolony z tego, co panuje w środku, a jest widoczne dla oka. Postanowiłem zaprojektować go od nowa, tworząc go nieco bardziej profesjonalnie i przy okazji dodając mu troszkę funkcjonalności.
Założenia:
- prosta konstrukcja,
- tryb Stand-By i obsługa pilota zdalnego sterowania,
- sterowanie wskaźnikami,
- selektor wejść,
- obsługa Bluetooth,
- zabezpieczenie głośników,
- bardziej estetyczne wykonanie niż obecnie,
- odejście od budowy opartej na wielu małych płytkach,
- upakowanie go do obudowy prezentowanej wcześniej.
Do wykonania wzmacniacza użyłem prezentowanej w poprzednim temacie obudowy:


Ze względu na to, że użyta obudowa jest dość mała biorąc pod uwagę fakt, że mam w niej zastosowane niezależne transformatory obu kanałów oraz osobny transformator przedwzmacniacza, z płytkami musiałem trochę pokombinować.
Na potrzeby projektu powstał schemat:

Na podstawie którego opracowane zostały mozaiki płytek:


Początkowo chciałem użyć termotransferu i wykonać płytki samodzielnie ale po pierwsze kilka podejść skończyło się niepowodzeniem a po drugie - bardziej estetyczne wykonanie wzmacniacza będzie gdy zlecę ich produkcję w fabryce. Płytki zostały wykonane w JLCPCB i prezentują się następująco:


Ze względu na małą ilość miejsca w obudowie połączenie płytki selektora wejść z płytką wzmacniacza zaprojektowałem w ten sposób:

Za sterowanie wzmacniaczem odpowiada ATMega16 (z uwagi na ilość wyjść i na to, że po prostu mam ich kilka na stanie).
Jako, że nigdy nie wiadomo jak bardzo będę chciał w przyszłości rozbudować wzmacniacz, w jego części sterującej wyprowadziłem dodatkowo kilka złącz (między innymi na ewentualny wyświetlacz, co przydało mi się przy programowaniu, czy na dodatkowe przyciski, np. do selektora wejść).


We wzmacniaczu przewidziałem miejsce na zastosowanie modułu Bluetooth. Moduł został zakupiony na portalu aliexpress. Przy jego wyborze kierowałem się możliwie jak najlepszym wykonaniem.
Padło na moduł pokazany na poniższym zdjęciu, w którym pracuje DAC ESS Sabre, jako wzmacniacze wyjściowe - AD823 a całość wyposażona jest w kondensatory Panasonic FC, Nichicon i Elna.

Niestety układ generuje niewielkie zakłócenia, więc, by tego uniknąć, jego zasilanie załączane jest dopiero przy wyborze tego modułu jako źródła dźwięku.
Całość w w obudowie prezentuje się następująco:

Na etapie wykonywania projektu wzmacniacza nie sądziłem, że wejdę w posiadanie gramofonu. Sytuacja się jednak zmieniła i postanowiłem dorobić do niego przedwzmacniacz RIAA.
Wykonałem dwa różne wzmacniacze bazujące na dwóch projektach dostępnych w sieci (projekty płytek własne i obarczone własnymi błędami)

Początkowo włożyłem w nie wzmacniacze LM5534 ale miały dość spory offset. Obecnie pracują w nich OPA277.

Montaż póki co prowizoryczny (przede mną decyzja który zostawić w środku):

Tak wzmacniacz prezentuje się w miejscu docelowym
