BOSS SD-1 - stompbox gitarowy (klon z kilkoma modami)

Ostry23 27 Feb 2021 14:08 1509 8
  • Jakiś czas temu (gdy oryginalne kostki Bossa były nieco droższe niż obecnie) naszła mnie ochota na zbudowanie własnej kopii kultowego (produkowanego w praktycznie niezmienionej postaci od 40 już lat) overdrive'u SD-1. Nie chciałem jedynie kopiować oryginalnego schematu, lecz przy okazji dodać do niego sprawdzone już przez wielu, popularne modyfikacje.

    Parę słów o oryginale:
    Boss - strona z opisem efektu
    bossarea.com - SD-1
    tonepedia.com - strona z opisem efektu
    Sweetwater.com - recenzje oryginału

    Efekt moich prac wygląda tak:

    BOSS SD-1 - stompbox gitarowy (klon z kilkoma modami)


    A teraz przejdźmy do samej konstrukcji.
    Zdecydowałem się na zastosowanie elementów SMD. Zanim podniosą się krzyki głoszące, że to już nie jest klon Bossa, że prawdziwy stompbox gitarowy musi być robiony najlepiej na starych węglowych rezystorach i badziewnych kondensatorach z lat 80, chciałem tylko rzec, że:
    - odsłuchy efektu na podstawowych ustawieniach (bez modów) i porównywanie go z brzmieniem SD-1 pożyczonego od kolegi nie wykazały praktycznie żadnych różnic;
    - porównanie z cyfrową symulacją z multiefektu Zoom G1on też wykazało zaskakująco duże podobieństwo (to chyba akurat komplement w kierunku multiefektu a nie mojego klona)
    - zanim zdecydowałem się na przejście na SMD poczytałem trochę o temacie wpływu rodzaju komponentów R, C na brzmienie w układach audio i z całego tego czytania wyszło mi, że w tym układzie (duże przesterowanie sygnału, gdzie wszystkie niuanse i tak zostanę tymi przesterem przykryte) SMD przyniesie tylko efekt pozytywny (np. w postaci mniejszych szumów, mikrofonowania itp.)

    Inną przyczyną dla której wybrałem SMD była chęć zrobienia jak najmniejszej płytki (żeby była tańsza). I to się udało. Zamiast tranzystorów w TO-92 ma same SOT-23, zamiast rezystorów przewlekanych 0,6W mam 0805 albo nawet 0603.
    Jedynie wzmacniacz operacyjny występuje w wersji DIP-8 w podstawce, żeby w razie czego można go było łatwo wymienić na inny typ.

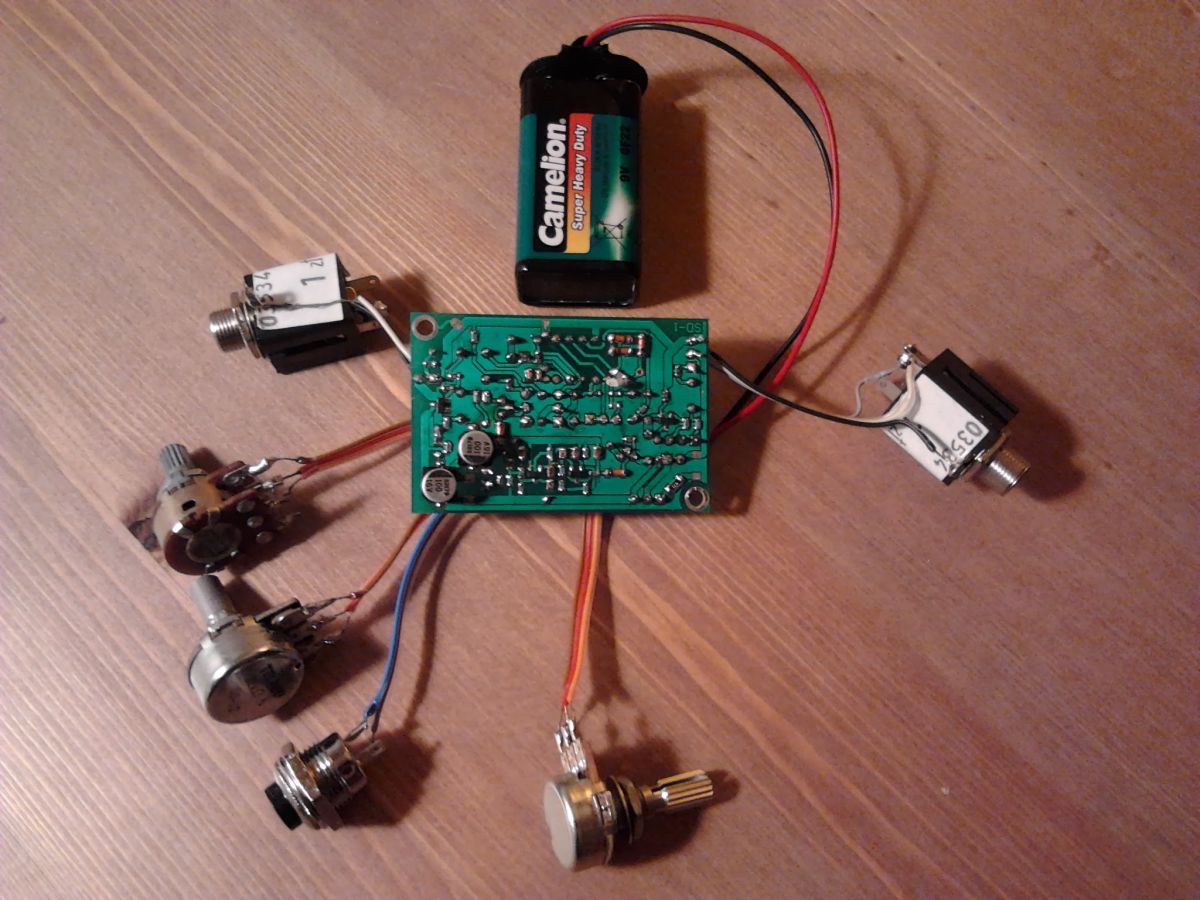

    W efekcie wyszła mi płytka o wym. 57mm x 37mm, która wygląda tak:

    BOSS SD-1 - stompbox gitarowy (klon z kilkoma modami)

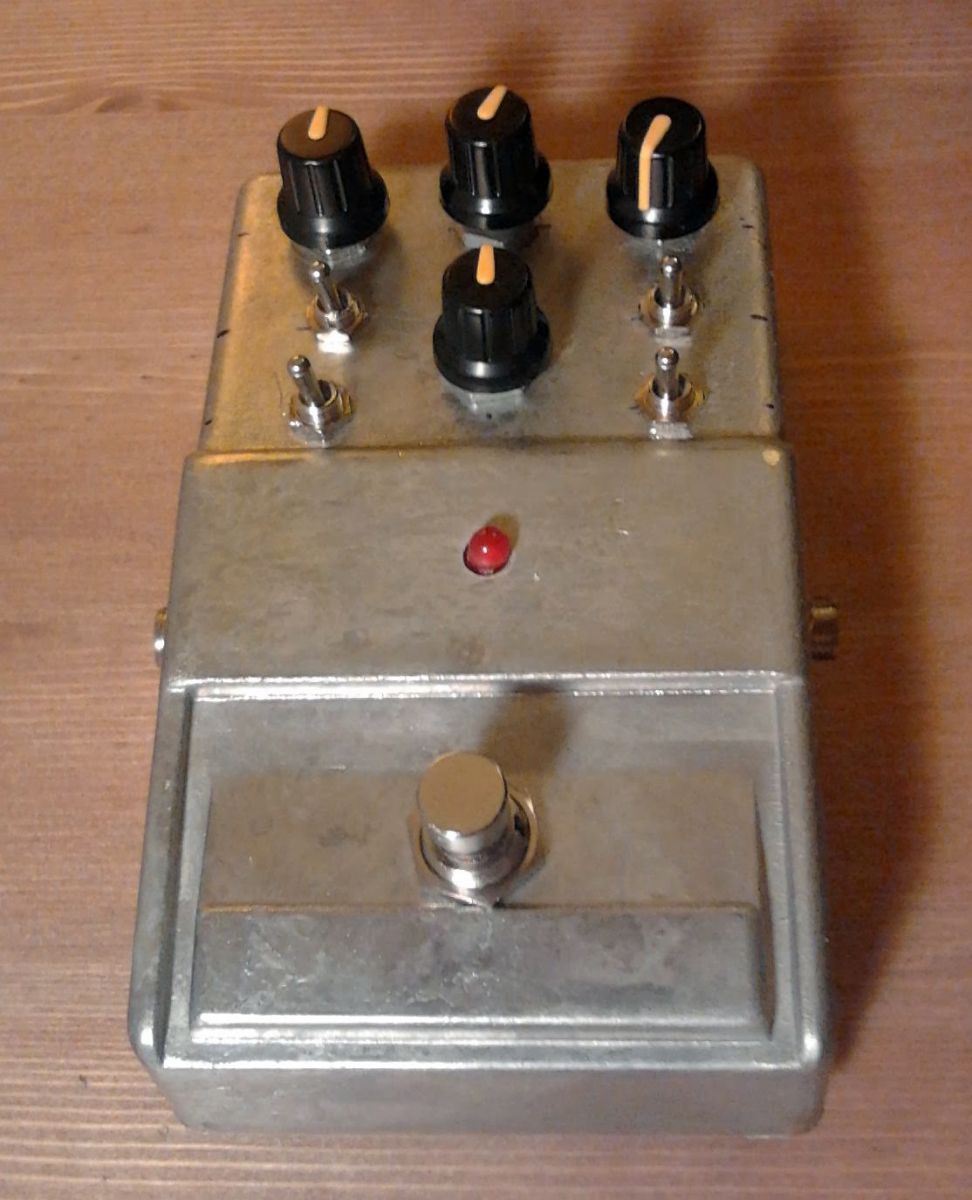

    Zmontowany efekt:
    BOSS SD-1 - stompbox gitarowy (klon z kilkoma modami)
    BOSS SD-1 - stompbox gitarowy (klon z kilkoma modami)



    Ostatnie momenty przed pomalowaniem obudowy:
    BOSS SD-1 - stompbox gitarowy (klon z kilkoma modami)
    BOSS SD-1 - stompbox gitarowy (klon z kilkoma modami)


    Przejdźmy do opisu modów, jakie dodałem do układu.
    Główną, mającą największy wpływ na brzmienie modyfikacją, jest możliwość przełączania rodzajów "clippingu".
    W oryginalnym układzie obcinanie sygnału jest realizowane przy pomocy diod półprzewodnikowych umieszczonych w pętli sprzężenia zwrotnego wzmacniacza operacyjnego. Obcinanie jest asymetryczne (to odpowiada za to, że przester jest "cieplejszy" niż np. klasyczny symetryczny DS-1), tzn. jedna z połówek sygnału przechodzi przez jedną diodę a druga z połówek przez 2 diody połączone w szereg (czyli obcinanie następuje przy wyższej amplitudzie sygnału).

    W moim układzie dodałem przełącznik obrotowy zmieniający typ diody w gałęzi z pojedynczą diodą. Dodatkowo mały przełącznik może bypassować jedną z diod w tej gałęzi, która zawiera 2 diody połączone szeregowo.

    - przełącznikiem obrotowym przełączane są 3 konfiguracje w 1 z gałęzi:
    1. 1 x 4448 (napięcie przewodzenia c.a. 0,65V-0,7V)
    2. 1 x LED czerwony 3mm (Vf = ok. 2V)
    3. 1 x LED zielony 3mm (Vf = 2,5V?)

    - w drugiej z gałęzi jedna z 2 diod 4448 może być bypassowana przy pomocy małego przełącznika.

    W związku z tym możliwe są następujące ustawienia clippingu:








    dodatnia połówka ujemna połówka opis konfiguracji
    1x 4448 2x 4448 jak w oryginale
    1x LED red 2x 4448 clipping mocno asymetryczny, mniejsze zniekształcenia niż w konfiguracji domyślnej
    1x LED green 2x 4448 clipping jeszcze bardziej asymetryczny, jeszcze mniejsze zniekształcenia
    1x 4448 1x 4448 clipping symetryczny - na kształt TubeScreamer'a
    1x LED green 1x 4448 najbardziej asymetryczny z możliwych do uzyskania clipping'ów


    Inną przeróbką jest tzw. "clarity mod", polegający na dodaniu ("na żądanie", przy pomocy przełącznika) małej pojemności w pętli sprzężenia zwrotnego drugiego stopnia wzmacniającego. W efektcie kostka zyskuje więcej "czystości" w górze pasma, gdyż jest ona słabiej wzmacniana.

    Innym prostym modem jest zmiana na żądanie impedancji wejściowej efektu i lekka zmiana filtracji sygnału z gitary przed podaniem go na bufor wejściowy. Efektem jest delikatna zmiana wzmocnienia (coś na kształt funkcji "solo").

    Schematy (nie wszystkie zrealizowane funkcje widać na schematach, gdyż część, np. diody LED w sekcji clipping są przylutowane bezpośrednio przy przełączniku):
    BOSS SD-1 - stompbox gitarowy (klon z kilkoma modami)
    BOSS SD-1 - stompbox gitarowy (klon z kilkoma modami)
    BOSS SD-1 - stompbox gitarowy (klon z kilkoma modami)
    BOSS SD-1 - stompbox gitarowy (klon z kilkoma modami)


    Obudowa to gotowa obudowa do efektów gitarowych. Z tego co pamiętam (robiłem to parę ładnych lat temu) była to obudowa firmy EXAR (ktoś jeszcze pamięta takiego polskiego producenta efektów gitarowych?) , która chyba wyprzedawała na allegro to, co jej zostało w magazynach. Dziś zastosowałbym coś bardziej typowego dla tego typu DIY efektów, np. obudowę Hammond 1550 lub podobną.

    To mój pierwszy post w sekcji DIY. Jeśli coś wymaga zmiany/uzupełnienia, piszcie.

    Przy okazji zapytam (chociaż nie wiem, czy to jest dozwolone na tym forum), czy jest ktoś chętny na drugą sztukę takiego efektu? Wydaje mi się, że mam gdzieś jeszcze drugie, nie zmontowane PCB. A gdyby było więcej chętnych, to można by zrobić grupowy zakup.
    Zapraszam do oceniania!

    Cool! Ranking DIY
    Can you write similar article? Send message to me and you will get SD card 64GB.
    About Author
    Ostry23
    Level 18  
    Offline
    Has specialization in: projektowanie elektroniki, projektowanie pcb, programowanie
    Ostry23 wrote 297 posts with rating 26, helped 25 times. Live in city Warszawa. Been with us since 2005 year.
  • IGE-XAOIGE-XAO
  • #2
    thereminator
    Conditionally unlocked
    Tak dla ścisłości to jest typowa obudowa dla efektów firmy KODA, ale firma została później przejęta przez EXAR.

    BOSS SD-1 - stompbox gitarowy (klon z kilkoma modami)
  • IGE-XAOIGE-XAO
  • #4
    thereminator
    Conditionally unlocked
    Nie przeczę, że kupiłeś ją od Exara, bo pamiętam ichnią wyprzedaż magazynów jakieś 8-10 lat temu i o ile dobrze pamiętam takie obudowy też sprzedawali.
  • #6
    Ostry23
    Level 18  
    katakrowa wrote:
    Jest szansa na próbki brzmienia?

    Spróbuję w weekend coś nagrać. Nie mam żadnego piecyka. Będę podłączał efekt do wejścia instrumentalnego w interfejsie audio. Ale dzięki temu brzmienie nie będzie zabarwione charakterem żadnego wzmacniacza i mikrofonu.
    Mam looper gitarowy, więc może nagram jakiś przykładowy riff i przepuszczę przez efekt z różnymi ustawieniami.
  • #7
    conisl
    Level 10  
    Witam,

    Bardzo profesjonalne podejście do projektu. Program do schematów i PCB to chyba Protel?

    Mam tylko uwagę odnośnie masy. Jeśli dobrze widzę, to otwory na śruby w płytce PCB nie są podłączone do masy. Przez to metalowa obudowa też nie jest podłączona do masy, a to już duży błąd. Przy zasilaniu z baterii nic złego się nie stanie, ale przy zasilaniu z sieci 230V mogłoby się to źle skończyć. Ponadto obudowa podłączona do masy (nawet przy zasilaniu z baterii) daje ochronę przed zakłóceniami.

    Pozdrawiam
  • #8
    thereminator
    Conditionally unlocked
    conisl wrote:
    Witam,

    Bardzo profesjonalne podejście do projektu. Program do schematów i PCB to chyba Protel?

    Mam tylko uwagę odnośnie masy. Jeśli dobrze widzę, to otwory na śruby w płytce PCB nie są podłączone do masy. Przez to metalowa obudowa też nie jest podłączona do masy, a to już duży błąd. Przy zasilaniu z baterii nic złego się nie stanie, ale przy zasilaniu z sieci 230V mogłoby się to źle skończyć. Ponadto obudowa podłączona do masy (nawet przy zasilaniu z baterii) daje ochronę przed zakłóceniami.

    Pozdrawiam


    Bzdury waść piszesz. Obudowa jest połączona z masą układu poprzez jacki sygnałowe. Efekty zasilane z 230V to rzadkość - przeważnie albo bateria albo zasilacz 9V.
  • #9
    Ostry23
    Level 18  
    thereminator wrote:
    Obudowa jest połączona z masą układu poprzez jacki sygnałowe. Efekty zasilane z 230V to rzadkość - przeważnie albo bateria albo zasilacz 9V.

    Dokładnie tak. A mimo tego i tak przewidziałem na PCB możliwość podłączenia masy do obudowy - przy jednym z otworów na śruby jest ścieżka i "zwora lutowana" (możliwość zwarcia śruby przykręcanej do obudowy z masą układu). Ale nie było to potrzebne.
    Inną sprawą jest, że gitary, mające małe poziomy sygnałów (zwłaszcza te z singlami) i duże impedancje wyjściowe mogłyby być lepiej ekranowane, nie mieć pętli mas, a połączenia gitar i efektów mogłyby być balansowane. Wtedy nie byłoby problemów z brumami itp. No ale jak wiadomo prowadzenie sygnałów asymetrycznie jest dużo tańsze i przez to gitarzystom się wydaje, że gitary po prostu muszą zbierać trochę przydźwięku.

    Dodano po 1 [minuty]:

    conisl wrote:
    Bardzo profesjonalne podejście do projektu. Program do schematów i PCB to chyba Protel?

    Jego następca, czyli Altium Designer. Protel stał się Altiumem ok. roku 2004, jeśli dobrze pamiętam :)
