Zabawka ultymatywna - czyli Maszyna do Niczego

mdziewie 27 Feb 2021 20:33 13767 51
lampy.pl
  • Zabawka ultymatywna - czyli Maszyna do Niczego

    Dzień dobry,
    Już w człowieku siedzi coś takiego, że od czasu do czasu musi dać się sponiewierać na elektrodzie...
    Ale do rzeczy: zabawka powstała dla mojego 4-letniego dziecka oraz dla mnie (wszak mężczyzna dojrzewa do 4. roku życia, a potem już tylko rośnie) i z założenia jej funkcja miała być ograniczona wyłącznie wyobraźnią.

    Zasadniczo jest to coś, co przypomina przemysłowe pulpity sterownicze, z tą poprawką, że jest dostosowane do rozmiarów dziecka i... oczywiście niczym nie steruje. Za to jest cała kupa kontrolek, wskaźników, guzików itp.

    Żeby nie było...
    Zabawka ultymatywna - czyli Maszyna do Niczego Zabawka ultymatywna - czyli Maszyna do Niczego

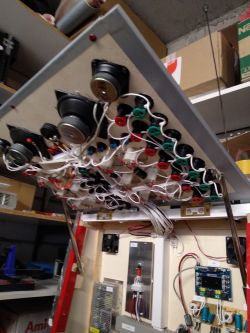

    ... w środku jest tak, jak na zewnątrz :D Tzn. też przypomina to automatykę przemysłową. W sumie grubo ponad 100 metrów kabla :D

    Już na początku pojawiło się kilka założeń: najważniejsze z nich to "żadnych komputerów" i prawie udało się to zrealizować.
    Całość zasilana jest (a jakże!) zasadniczo napięciem 24V, a podstawowe funkcje zrealizowane są na automatyce przekaźnikowej. Poniżej listwa przekaźników (jedna z dwóch):
    Zabawka ultymatywna - czyli Maszyna do Niczego
    Tam, gdzie użycie przekaźników nie wchodziło w grę (np. matryca wielu mrugających kontrolek), w ruch poszły układy TTL. Urządzenia do mrugania kontrolkami (są trzy) składają się z multiwibratora, licznika binarnego, dekodera 74138 i losowej logiki, która z wyjść liczników i dekodera tworzy mniej lub bardziej skomplikowane sekwencje mrugnięć. Na koniec jakiś ULN umożliwiający podłączenie 24-woltowych lampek.
    Niektóre lampki i niektóre generatory (a także niektóre przełączniki) dostępne są tylko na panelu krosowniczym, na którym można robić dowolne połączenia za pomocą kabli bananowych.

    Jak każde przyzwoite urządzenie tego typu, również i to wyposażone jest w wyłącznik bezpieczeństwa i mikrowyłączniki odłączające zasilanie w przypadku otwarcia którejś z klap.

    Obok tych wszystkich przekaźnikowych przerzutników i mrugających lampek, istnieją pewne wodotryski.
    Pierwszym jest wbudowany oscyloskop ST-315A II, poddany modyfikacji w postaci wyrzucenia z niego lampy razem z ekranem magnetycznym (i zamontowaniu w panelu urządzenia).
    Zabawka ultymatywna - czyli Maszyna do Niczego Zabawka ultymatywna - czyli Maszyna do Niczego Zabawka ultymatywna - czyli Maszyna do Niczego
    Oprócz oddelegowania lampy, oscyloskop dostał coś w rodzaju zdalnego sterowania: wbudowany przekaźnik umożliwia przełączanie go między trybem Yt i XY za pomocą sygnału 24V.
    Żeby oscyloskop miał co wyświetlać, pudełko dostało również kawałek elektroniki z dwiema chińskimi podróbkami generatora XR2209, umożliwiającymi wyświetlanie figur Lissajous. Za pomocą zewnętrznych pokręteł i przełączników można ustalać "rząd" figury, regulować synchronizację generatorów a także przełączać między sygnałami sinusoidalnymi i trójkątnymi.
    Kolejny przełącznik zmienia tryb pracy oscyloskopu i źródło sygnału: możemy wyświetlać figury Lissajous, sygnał z pojedynczego generatora w funkcji czasu, w końcu sygnał dźwiękowy z wbudowanego radia. Na domiar złego, amplituda generatorów może być również modulowana sygnałem dźwiękowym, co daje fantastyczne efekty rodem z wizualizera w Winampie - tyle że realizowane czysto analogowo.

    W międzyczasie doszliśmy do drugiego wodotrysku, czyli toru audio (w sumie nie wiem, czy to wodotrysk; w zasadzie to jedyna użyteczna funkcja tego pudła).
    No więc nasza zabawka jest przy okazji szafą grającą. Posiada chińskie radyjko z Bluetoothem i odtwarzaczem MP3 (to właśnie ten niewielki wyłom w ogólnym zakazie komputeryzacji), wzmacniacz w klasie D (również chiński moduł, oczywiście!) i kompletne bebechy z 3-drożnych kolumn, które znalazłem na śmietniku.
    Oczywiście pojawi się pytanie, jak gra. Odpowiem tak: ma charakter :D Na pewno ma moc. Dużo za dużo mocy.

    Oprócz guzików, przycisków, kontrolek, oscyloskopu i toru audio, są jeszcze wskaźniki wychyłowe. Te mają różnorakie funkcje: niektóre po prostu monitorują napięcia i prądy w instalacji, niektóre podłączone są do przycisków przez ogromne filtry RC, dwa z nich robią za wskaźnik wysterowania (to temat na osobny temat), jeden buja się bez sensu, podłączony przez sieć rezystorową do losowych kontrolek.

    Oczywiście, urządzenie posiada schemat. Namalowany jest w Visio i nie będę go tu zamieszczał, ale przyrzekam, że całe okablowanie jest udokumentowane:) Jakby tego było mało, każdy przewód jest oznaczony na obu końcach opisanymi koszulkami termokurczliwymi. Kable z napięciem bezpiecznym oznaczone koszulkami białymi, a z 230V - żółtymi. Myślę, że bez tego w ogóle niemożliwe byłoby uruchomienie tego potwora.

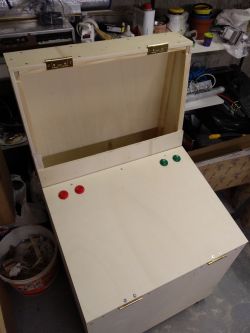

    Konstrukcja szafy jest drewniano-sklejkowa, pokryta okładzinami samoprzylepnymi. Trochę nie wyszła okładzina na głównym panelu - miała być metalopodobna, ale metaliczna okładzina jest strasznie gruba, słabo gnie się na rogach i koniec końców nie wygląda to zbyt fajnie. Aby się nie przegrzewało, całość wentylowana jest przez dwa cichobieżne wentylatory.

    Założeniem było zrobienie zabawki całkowicie ze złomu. Pomysł spalił na panewce, bo własnego złomu miałem za mało, a kupowany okazał się droższy, niż nowe części z pewnego kraju... Co do kosztów, to popłynąłem... Na pewno ponad 1000 złotych w to pudło poszło...

    To na koniec jeszcze mała galeria - z losowych momentów w trakcie budowy zabawki. Chińska Republika Ludowa i firma Xiaomi przeprasza za jakość zdjęć;)
    Zabawka ultymatywna - czyli Maszyna do Niczego Zabawka ultymatywna - czyli Maszyna do Niczego Zabawka ultymatywna - czyli Maszyna do Niczego Zabawka ultymatywna - czyli Maszyna do Niczego Zabawka ultymatywna - czyli Maszyna do Niczego Zabawka ultymatywna - czyli Maszyna do Niczego Zabawka ultymatywna - czyli Maszyna do Niczego Zabawka ultymatywna - czyli Maszyna do Niczego

    A, jeszcze jest kogut na czubku... Zapomniałem o kogucie...
    O dzwonku rowerowym na elektromagnes wspominałem?

    Edit: jest pierwsze video:) Coś nie zdaje mi się, żebym umiał je poprawnie wgrać, ale niech będzie...
