Problem z koncertowaniem sygnału z HDMI do Component.

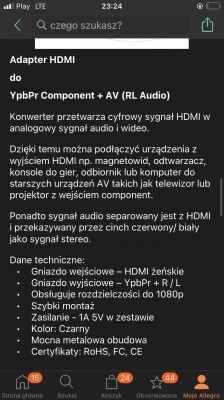

Dobry wieczór, posiadam wyświetlacz od nawigacji Carminat 8000. Wyświetlacz pracuje w systemie NTSC w rozdzielczości 480i. Zrobiłem wejścia na sygnały RGB przez kondensatory 220 uF 10v. Sygnał chce przetworzyć konwerterem z HDMI na RGB widocznym na zdjęciu lecz po podłączeniu mam efekt szumu. Co jest źle zrobione, ze obraz nie jest prawidłowo wyświetlany ?Konwerter powinien obsługiwać rozdzielczość 480i.

Brak sygnału synchronizacji to najważniejsze. W wyświetlaczu masz wejście RGB+sync (cztery linie+masa) a z konwertera Y-zielony+sync, Pb niebieski i Pr czerwony. Z tego konwertera nie uzyskasz poprawnego obrazu, najlepiej jakbyś miał konwerter z wyjściem SCART (Euro). Na nim występują wszystkie potrzebne sygnały tj. R+G+B+sync. Możesz spróbować zmostkować sygnał Y z wejściem sygnału synchronizacji, ale efekty mogą być niezadowalające.

W monitorze sync tez jest połączona z kolorem zielonym wprawdzie jest oddzielny pin dla sync (8) lecz jest on nieaktywne, a we wtyczce nawet go fizycznie nie ma. Dorobiłem ten pin i stykałem go z rożnymi sygnałami, niestety efektu było brak. Próbowałem również z konwerterem HDMI na scart RGB ale obraz był tylko zielony jakbym konwerter nie pracował w trybie RGB tylko AV. Wydaje mi się ze ten konwerter na chinche nie dopasowuje rozdzielczości sam tylko pobiera ja z urządzenia wyjścia. Ale to tylko moje założenie może ktoś zna szerzej temat ?

Navy_Blue wrote:

Próbowałem również z konwerterem HDMI na scart RGB ale obraz był tylko zielony jakbym konwerter nie pracował w trybie RGB tylko AV

Ale był normalnie wyświetlany (poza zielonym kolorem)?

Jeśli był podłączony przez konwerter to nie, natomiast jeśli podłączyłem prosto do złącza SCART np w DVBT to mniej więcej tak tylko sporo zakłóceń.
