Brak fonii w unifonie interkomowym Urmet 1131/1

03 Mar 2021 08:32 231 14
  • Level 9  
    3 lata temu pojawiło się zwarcie w domofonie:
    https://www.elektroda.pl/rtvforum/topic3452719.html
    od tamtej pory już nie wróciło. Elektromagnes zamka działa prawidłowo.

    Za to już prawie w ogóle nie słychać głosu osób znajdujących się przy furtce D, podobnie osoby znajdujące się przy furtce D nie słyszą osób z budynków A i B. Co jakiś czas poprawiałem luty na płytce przy furtce i było lepiej. Po ostatniej takiej naprawie transmisja fonii prawie całkowicie zanikła.

    Cały "system" ma ok 20 lat.

    W budynkach: unifony interkomowe Urmet 1131/1

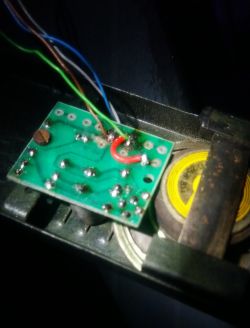

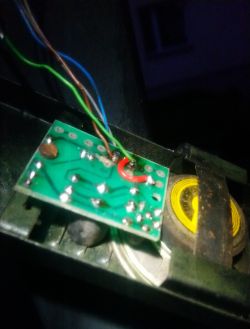

    Przy furtce: metalowa obudowa z płytką MK-10 / MK-40.... ? w dość słabym stanie i naprawianą ścieżką (foto)
    Centralka/zasilacz ZDI firmy Impuls (foto)

    Obstawiam płytkę przy furtce.. ewent jej mikrofon, ale nie wiem jaka powinna być rezystancja. Poza tym w google nie widać takowej...

    Nowe urządzenia nie drogie, ale jeśli byłoby można wymienić tylko płytkę, a domofon mógłby pożyć jeszcze kilka lat to po co zaśmiecać środowisko, marnować czas na demontaż/montaż oraz podłączanie :)

    Brak fonii w unifonie interkomowym Urmet 1131/1 Brak fonii w unifonie interkomowym Urmet 1131/1 Brak fonii w unifonie interkomowym Urmet 1131/1 Brak fonii w unifonie interkomowym Urmet 1131/1 Brak fonii w unifonie interkomowym Urmet 1131/1 Brak fonii w unifonie interkomowym Urmet 1131/1 Brak fonii w unifonie interkomowym Urmet 1131/1
    Brak fonii w unifonie interkomowym Urmet 1131/1 Brak fonii w unifonie interkomowym Urmet 1131/1

    Brak fonii w unifonie interkomowym Urmet 1131/1

    Co Wy na to ?
  • Helpful for users
    cynamonik wrote:
    mikrofon, ale nie wiem jaka powinna być rezystancja

    Najlepiej jest podmienić mikrofon. Są one bardzo tanie, ale i łatwo je pozyskać z np. z aparatu telefonicznego.
    W centralce domofonu jest układ TBA820, który można (jakby co ) łatwo wymienić bez lutowania. Odpowiada on za głośność w kasecie, po warunkiem, że sam głośnik jest dobry. Ten zresztą też można (jakby co) podmienić na podobny, też łatwy do zdobycia. W samym zasilaczu jest możliwość regulacji pewnych parametrów (trzy potencjometry montażowe).
    cynamonik wrote:
    osoby znajdujące się przy furtce D nie słyszą osób z budynków A i B. Co jakiś czas poprawiałem luty na płytce przy furtce i było lepiej.

    Poprawianie lutów w tym przypadku nie ma wpływu na ten kierunek rozmowy, bo w tym obwodzie działa jedynie głośnik.
    Wracając jeszcze do mikrofonu w kasecie, to poza samym mikrofonem widać kondensator ceramiczny. Zdarza się, że od wilgoci i on potrafi "zwierać" mikrofon. Aby się o tym przekonać wystarczy odlutować jedną nóżkę lub po prostu podmienić go be z sprawdzania. Są tam jeszcze dwa tranzystory do ewentualnego sprawdzenia.
  • Level 9  
    Super dzięki !

    1 dysponujesz opisem potencjometrów P1, P2 i P3 w zasilaczu ? Nie wiem, który za co odpowiada. Spróbuję wpierw ruszyć w prawo w lewo czy ścieżki są ok - to najłatwiej wykonać.

    2 chyba nawet mam kondensator 47 mikroF.. w razie co napięcie może być inne ?

    3 Jeśli powyższe działania nie przyniosą efektów wymienię układ scalony i tranzystory.
  • Helpful for users
    Niestety nie ma takiego opisu. Mam jedynie wersji bez interkomu.

    Brak fonii w unifonie interkomowym Urmet 1131/1

    I opis potencjometrów z podobnej instrukcji.

    Brak fonii w unifonie interkomowym Urmet 1131/1

    Nie chodziło mi o ten kondensator 47µF a on ten brązowy równoległy do mikrofonu. Odnośnie napięcia, to wyższe zawsze może być.
  • Level 9  
    Dzięki !
    Potencjometr GŁOŚNOŚĆ W KASECIE reguluje moc głośnika czy również wzmocnienie mikrofonu ?
    Podobne pytanie w stosunku do potencjometru "GŁOŚNOŚĆ W SŁUCHAWCE".
    Dodam, że w rozmowie pomiedzy budynkami poziom głośności jest znacznie wyższy i w miarę zadowalający.

    Faktycznie. Są jeszcze płaskie kondesatory, koloru żółtego. Do sprawdzenia odlutować nóżki obu ?
  • Helpful for users
    cynamonik wrote:

    Faktycznie. Są jeszcze płaskie kondesatory, koloru żółtego. Do sprawdzenia odlutować nóżki obu ?

    Chodziło mi tylko o ten, który jest przyłączony równolegle do mikrofonu. Miałem przypadki, że znacząco zwierał mikrofon. Jest on tam potrzebny, ale sprawny.
  • Level 41  
    cynamonik wrote:
    mikrofon, ale nie wiem jaka powinna być rezystancja
    Nie ma czegoś takiego jakt rezystancja mikrofonu.
    Do kasety należy zamontować płytkę mikrofonu ze wzmacniaczem.
    Płytka jest zasilana z wejścia MCC w centralce.
    zybex wrote:
    Nie chodziło mi o ten kondensator 47µF a on ten brązowy równoległy do mikrofonu.
    To nie jest kondensaror równołegły do mikrofonu.
    Jak 47uF będzie równoległy to mikrofon nie będzie działał.
    Kupić gotowy wzmacniacz na pytce (ok. 25 zł)
  • Helpful for users
    CYRUS2 wrote:
    zybex wrote:
    Nie chodziło mi o ten kondensator 47µF a on ten brązowy równoległy do mikrofonu.
    To nie jest kondensaror równołegły do mikrofonu.
    Jak 47uF będzie równoległy to mikrofon nie będzie działał.

    Mi to mówisz, bo przecież wyraźnie napisałem, że nie o ten kondensator chodzi. Wzmacniacz jest na tyle prosty, że inwestycja 25 zł w taką płytkę to zbędny wydatek. Może się okazać, że przyczyna leży w zasilaczu. W końcu to stary sprzęt.
  • Level 41  
    cynamonik wrote:
    3 Jeśli powyższe działania nie przyniosą efektów wymienię układ scalony i tranzystory.
    Za głos w słuchawce odpowiada tylko jeden tranzystor NPN.
    zybex wrote:
    . Może się okazać, że przyczyna leży w zasilaczu. W końcu to stary sprzęt.
    Mało prawdopodobne.
    To trzeba zdiagnozować, a nie wymienić elementy "na wariata".
  • Level 9  
    Koledzy na spokojnie :)

    Ustawiłem wszystkie potencjometry na ok 85 % zakresu. Jest wyraźna poprawa ! Ważne żeby zwracać uwagę na kierunek obrotu, bo tylko jeden potencjometr zwiększa moc zgodnie z kier wskazówek zegara, a pozostałe odwrotnie. Na początku lekko się zdziwiłem, ale jak ponownie zerknąłem na instrukcje wszystko było jasne.

    Mając na uwadze znaczną poprawę głośności przy furtce zastanawia mnie jeszcze dlaczego w słuchawce rezultaty są słabsze. Myślałem żeby jeszcze "dodać mocy" ale już i tak głos jest na granicy wyrazistości.
  • Helpful post
    Helpful for users
    Jeden kierunek rozmowy, a konkretnie w stronę kasety, ma na drodze wzmacniacz na układzie scalonym TBA. Drugi kierunek niestety nie ma żadnego układu scalonego i stąd poprawa nie jest tak oczywista. Być może (jak pisałem) trzeba podmienić mikrofon lub jakieś elementy na płytce wzmacniacza w kasecie.
  • Level 9  
    Zybex jak by nie było pomogłeś. Po testach w ostatnich dniach z różnymi osobami, które odwiedziły mój dom potwierdzam zadowalające działanie układu. Co do mikrofonu w kasecie furtki... możesz wskazać, który kondensator odlutować i ewnt podmienić ?
    https://obrazki.elektroda.pl/8195654300_1614756622_thumb.jpg
  • Helpful for users
    Chodzi o ten żółty, większy. Patrząc na ścieżki, musi on się łączyć z mikrofonem.
    Jeszcze jedna uwaga, ta gumka na mikrofonie jest ważna. Jest w niej mały otwór i powinien być czysty. Nie należy go powiększać, bo to raczej tylko pogorszyłoby jego działania.
  • Level 9  
    Każdy z obu kondensatorów jedną nóżką wlutowany jest odpowiednio w jedną z dwóch ścieżek prowadzących do mikrofonu. Zdecydowanie równolegle wlutowany jest ten większy... o ile mają wspólną nóżkę - jeszcze się przyjrzę, bo niestety mam tylko to niewyraźne foto.

    Załączam foto:
    Brak fonii w unifonie interkomowym Urmet 1131/1

    Gumka oczywiście "drożna" :)
  • Helpful for users
    Napisałem, że ten większy i tylko on jest równolegle do mikrofonu. Jeżeli po odłączeniu go (choćby jedną nóżką) nie będzie poprawy to trzeba go ponownie wlutować. Jak będzie znacząca poprawa, to trzeba wstawić inny kondensator w jego miejsce.
