Poprzednio prezentowałem proste wskaźniki naładowania dla pojedyńczych ogniw Wskaźnik1 i Wskaźnik2. Tym razem będzie to nieco bardziej zaawansowany wskaźnik posiadający możliwość konfiguracji. Moduł wskaźnika możemy nabyć za kilka zł na znanym portalu;

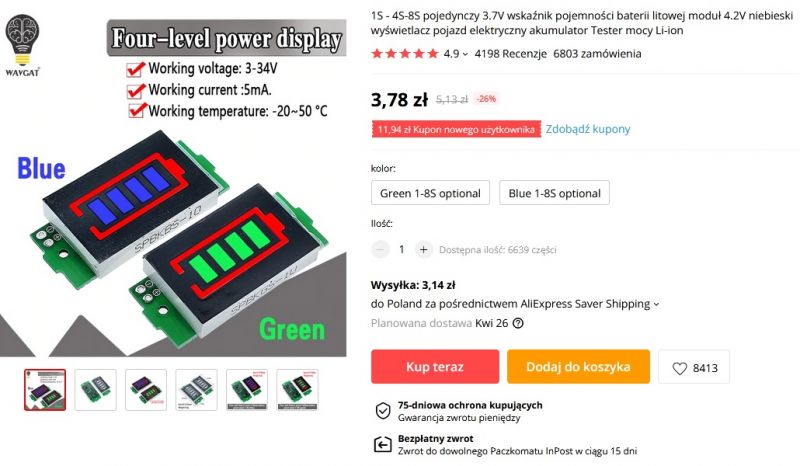

Wskaźnik występuje w dwóch wersjach różniących się kolorem zastosowanego wyświetlacza (niebieski lub zielony) który możemy wybrać podczas zakupu. Do mnie trafił w kolorze zielonym;

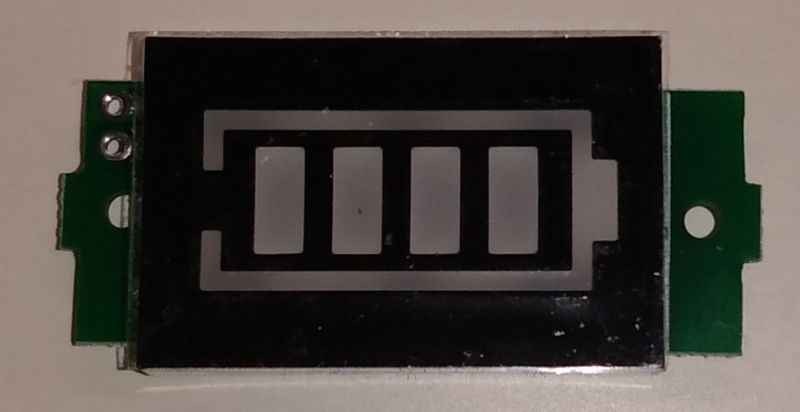

Wskaźnik jest wyposażony w wyświetlacz LED prezentujący ikonkę baterii z czterema kreseczkami wewnątrz sygnalizującymi poziom naładowania. Wymiary to; 44mm x 20mm i wysokość to 8mm (10 do wystających pinów wyświetlacza). Ponieważ sama płytka jest nieco dłuższa od wyświetlacza to umieszczono przy jej skrajnych krawędziach otwory przeznaczone do zamocowania modułu;

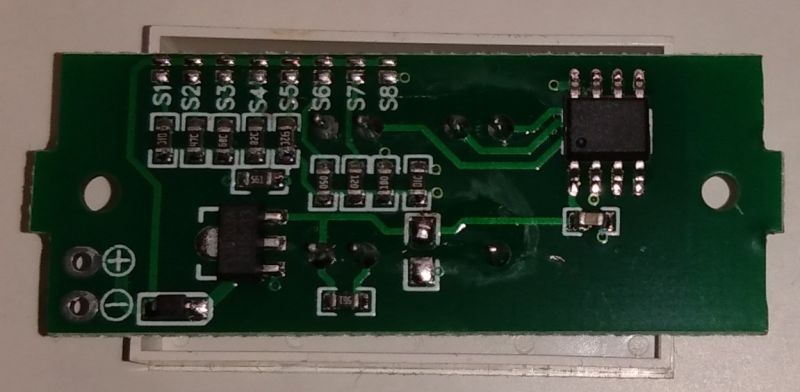

Od strony elementów widać stabilizator LDO ME6203A w wykonaniu na napięcie 3,3V oraz niezidentyfikowany układ w obudowie SO-8 (podejrzewam mikrokontroler) a także garstkę rezystorów służących jako programowane dzielniki napięcia i jeden kondensator ceramiczny;
Jak widać na PCB zostały też wykonane zworki służące do programowania napięcia pracy/mierzonego umożliwiające skonfigurowanie wskaźnika do użytego ogniwa/pakietu ogniw (typowe napięcie ogniwa to 3,7V);
1S-3,7V
2S-7,4V
3S-11,1V
4S-14,8V
5S-18,5V
6S-22,2V
7S-25,9V
8S-29,6V

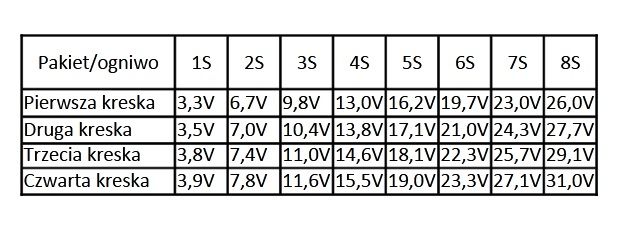

Jest to zgodne z deklarowanym napięciem pracy (3-34V). Sam wskaźnik zaczyna pracę od około 2,3V i zaczyna lekko świecić zewnętrzna część ikony baterii. Poniżej progi zaświecania poszczególnych sekcji wyświetlacza w zależności od konfiguracji, zmierzone przy użyciu zasilacza regulowanego i woltomierza;
Dość ciekawa alternatywa dla wcześniej prezentowanych wskaźników a dzięki możliwości konfiguracji mamy szerszy zakres zastosowań. Pobór prądu to około 5mA (6mA dla konfiguracji 8S i zapalonych wszystkich segmentach). Moduł zawiera też diodę zabezpieczającą przed odwrotnym podłączeniem zasilania.
