Viessmann Vitodens 200 - jak podłączyć termostat pokojowy?

Expander444 25 Mar 2021 13:58 1545 8
  • #1
    Expander444
    Level 10  
    Witam,



    Bardzo proszę o pomoc w podłączeniu termostatu pokojowego.
    Pacjent-kocioł gazowy kondensacyjny firmy Viessman Vitodens 200 z comfortrol
    Płyta główna oznaczenie LGM 29
    Po rozwarciu styków na kostce X4 nie przynosi skutków "rozwarte styki grzejniki nadal grzeją".
    Czy w jakiś sposób trzeba zmieniać ustawienia w Comfortrol?

    Przesyłam w załączniku zdjęcia mam nadzieję, że znajdą się jakieś wskazówki.
    Viessmann Vitodens 200 - jak podłączyć termostat pokojowy? Viessmann Vitodens 200 - jak podłączyć termostat pokojowy? Viessmann Vitodens 200 - jak podłączyć termostat pokojowy? Viessmann Vitodens 200 - jak podłączyć termostat pokojowy? Viessmann Vitodens 200 - jak podłączyć termostat pokojowy?
    [28-30.06.2022, targi] PowerUP EXPO 2022 - zasilanie w elektronice. Zarejestruj się za darmo
  • #2
    Gargamelektro
    Level 14  
    Szanowny Expander444,

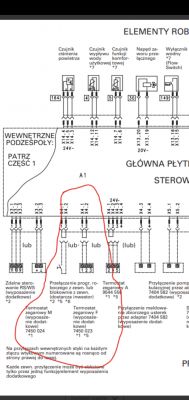

    zgodnie z załączoną Instrukcją (zdjęcie nr 2) piny x4.1 i x4.2 - służą do podłączenia sterownika zewnętrznego ale wyłącznie w przypadku sterowania pogodowego - patrz przypis 2 na Instrukcji. Ze zdjęcia wynika, że piny x6.3 i x6.4 dla czujnika temperatury zewnętrznej (sterowanie pogodowe) są puste; ponadto trzeba wyjąć mostek - przypis nr 6 (na zdjęciu nic nie widać ale może jest w tyłu wtyczki).
