Kit wskaźnika wysterowania LM3915

ArturAVS 25 Mar 2021 14:21 2664 24
  • Tym razem coś prostego do poskładania w kilkanaście minut czyli wskaźnik wysterowania oparty o LM3915.

    Kit wskaźnika wysterowania LM3915

    Za kilka złotych kit wskaźnika możemy nabyć na znanym portalu, nie ma on żadnych "wodotrysków" i w zamyśle konstruktorów ma pełnić jedynie funkcję do jakiej został przeznaczony LM3915. W zestawie otrzymamy niezbędne elementy oraz schemat wraz z listą elementów w języku producenta;


    Kit wskaźnika wysterowania LM3915

    W opakowaniu znajdziemy PCB oraz elementy wraz z instrukcją;


    Kit wskaźnika wysterowania LM3915

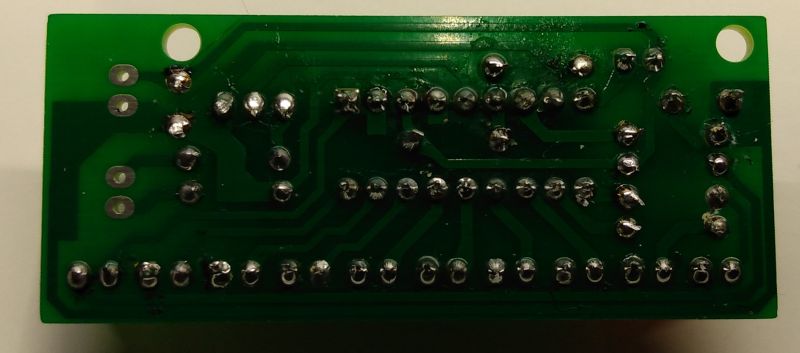

    Zbliżenie na PCB;


    Kit wskaźnika wysterowania LM3915


    Kit wskaźnika wysterowania LM3915

    Schemat wskaźnika został maksymalnie uproszczony;


    Kit wskaźnika wysterowania LM3915

    I schemat aplikacyjny z DS;



    Kit wskaźnika wysterowania LM3915

    Nie zastosowano żadnego prostownika sygnału wejściowego (pół lub pełno-okresowego) zalecanego przez producenta w DS;

    Półokresowy;

    Kit wskaźnika wysterowania LM3915

    Pełno-okresowy;


    Kit wskaźnika wysterowania LM3915

    Odbija się to na wizualnym aspekcie działania ale do tego jeszcze wrócę. Lista elementów jest stosunkowo krótka;


    Kit wskaźnika wysterowania LM3915

    I zawiera;

    • PCB
    • LM3915
    • Podstawka 18 pin DIL
    • dioda LED 2x5mm zielona 8szt.
    • dioda LED 2x5mm czerwona 2szt.
    • rezystor 10kΩ
    • rezystor 10Ω
    • rezystor 100Ω
    • rezystor 1kΩ 3szt.
    • rezystor 20kΩ
    • rezystor 2,2kΩ
    • kondensator ceramiczny 100nF
    • kondensator ceramiczny 50nF
    • gniazdo+wtyk z 10cm przewodami XH2,54-2P 2szt.
    • potencjometr montażowy wieloobrotowy 50k


    PCB ma miejsce na zworkę lub doprowadzenie przełącznika trybu wyświetlania w postaci linijki (ang. Bar) i punktu (ang. Dot). Ja wlutowałem do testu fragment listwy goldpin i ustawienia zmieniałem zakładając jumper (zworkę). Po kilkunastu minutach zmontowałem kit nie obsadzając gniazd XH2,54;


    Kit wskaźnika wysterowania LM3915


    Kit wskaźnika wysterowania LM3915

    Podłączyłem zasilanie (12VDC) oraz sygnał bezpośrednio z wyjścia liniowego i uzyskałem takie oto efekty;


    Co do efektu drobnej modyfikacji widocznej w drugiej części filmu, jak wcześniej pisałem układ nie posiada na wejściu żadnego prostownika co widocznie wpływa na efekt wizualny i widać to na filmie. Dorobiłem prosty prostownik szczytowy z podwajaczem na dwóch diodach germanowych AAP153 i kondensatorze foliowym 1µF/50V;


    Kit wskaźnika wysterowania LM3915

    Efekt pracy z prostownikiem na wejściu jest zdecydowanie lepszy co najlepiej widać w trybie pracy "Punkt". Sam moduł wskaźnika po rozbudowaniu o prostownik wejściowy może służyć po wyskalowaniu jako VU meter lub po zastosowaniu kilku-kilkunastu modułów i doposażeniu ich w filtry pasmowe jako analizator widma audio.
