Wnętrze starego kalkulatora z drukarką Citizen 355DP

p.kaczmarek2 26 Mar 2021 12:26 2730 15
  • Wnętrze starego kalkulatora z drukarką Citizen 355DP
    Witajcie moi drodzy.
    Tutaj przedstawię wnętrze drukującego kalkulatora Citizen 355DP. Zobaczymy na jakich układach elektronicznych jest on zrealizowany, jaki ma wyświetlacz, oraz zrobimy sekcję modułu drukarki.

    Krótki opis Citizen 355DP
    Citizen 355DP to kalkulator 12-cyfrowy, zasilany z sieci. Jego wyświetlacz jest zielony, oparty o technologię VFD. Oferowany wydruk jest dwukolorowy (czarno-czerwony, wartosci ujemne są drukowane na czerwono), o prędkości 3,5 linii na sekundę. Funkcje kalkulatora zawierają m. in. obliczenia podatkowe, marży, zaokrąglanie, procenty, waluty, pamięć, sumowanie całkowite oraz możliwość cofania/poprawki obliczeń (do 99 kroków do tyłu). Używa papieru 58mm.
    W internecie można znaleźć jego instrukcję.

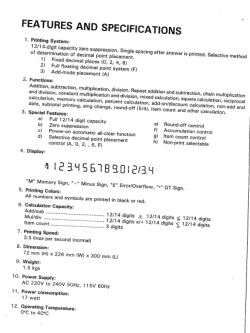

    Najważniejszy fragment - specyfikacja:
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    Opis klawiatury (moja wersja ma lekko inny układ klawiszy):
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    Niestety nie zaprezentuję tutaj działania w praktyce, bo kalkulator uratowany przeze mnie okazał się być uszkodzony. Wyświetlacz nic nie pokazywał, choć na przyciski reagował.

    Teardown Citizen 355DP

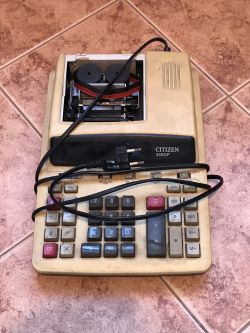

    Na początek kilka zdjęć z zewnątrz:
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    Wyświetlacz, widać cyfry:
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    Taśma (już kompletnie wyschnięta):
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    Zdjęta taśma:
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    widać na niej ślady pisania:
    Wnętrze starego kalkulatora z drukarką Citizen 355DP

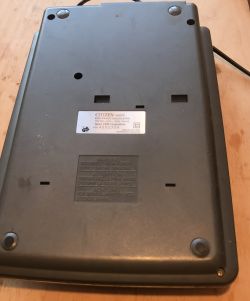

    Spód:
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    Nóżka, śrubki są po rogach:
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    Po wykręceniu śrubek obudowa jeszcze trzyma się na zaczepach:
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    Wnętrze:
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    Wyjaśnia się też czemu wyświetlacz nie działa. Musiał się komuś zbić. To pewnie dlatego kalkulator został wyrzucony.
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    Wnętrze starego kalkulatora z drukarką Citizen 355DP Wnętrze starego kalkulatora z drukarką Citizen 355DP
    Sercem układu jest TC83220 produkcji Toshiba:
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    Rezonator ceramiczny 4MHz:
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    O samym TC83220 można nieco poczytać w jego nocie katalogowej. Jest to "TC83220-0009: Single-Chip CMOS LSI for FL (fluorescent) Calculator with Printers", wszystko ma zintegrowane:
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    Podane są tam nawet czasy poszczególnych operacji (przy taktowaniu zegarem 4MHz):
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    Mamy też uproszczony diagram aplikacji:
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    Szczegóły wyświetlacza, jego linie do multipleksingu:
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    I dla równowagi też klawiatury:
    Wnętrze starego kalkulatora z drukarką Citizen 355DP

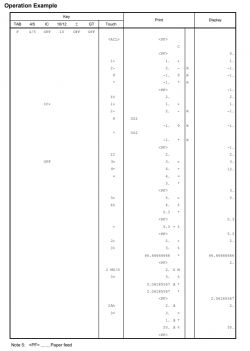

    Przykład operacji (log z przebiegu obliczeń):
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    i oczywiście ogólne parametry, napięcia pracy (też wyświetlacza):
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    Na koniec wymiary obudowy:
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    Spójrzmy teraz na resztę układu.
    Blok zasilania, widać diody prostownicze (tu jest zwykły transformator sieciowy 50Hz), tranzystory:
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    C458 (2SC458):
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    D1347 (2SD1347):
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    Dodatkowo, ten duży element w obudowie TO-220 to D1061 (2SD1061):
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    Wnętrze starego kalkulatora z drukarką Citizen 355DP

    Pod samym wyświetlaczem VFD są jeszcze trzy sztuki IR2422:
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    To bardzo prosty układ:
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    W środku znajduje się 7 segmentów po 2 tranzystory w układzie darlingtona z diodami zabezpieczającymi:
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    Są takie 3, więc w sumie mamy 3*7 = 21 takich wzmacniaczy.
    Czym one sterują? Tu warto prześledzić ścieżki:
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    Piny kontrolera idą do wejść IR2422 a jego wyjścia podłączone są do modułu drukarki.

    Wszystko zasila transformator sieciowy. Transformator ten ma kilka odczepów bo potrzebne są różne napięcia dla sterownika i dla VFD:
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    W tej obudowie coś żyło (resztki/zrzucone pancerze owadów):
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    Sposób podłączenia płytki z klawiaturą:
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    Demontaż klawiatury:
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    Klawiatura:
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    Mocowanie modułu drukarki:
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    Obudowa zdjęta:
    Wnętrze starego kalkulatora z drukarką Citizen 355DP

    Sekcja drukarki
    Kalkulator i tak jest uszkodzony i prędzej posłuży jako dawca elektroniki, więc uznałem, że warto rozebrać go nieco bardziej i zobaczyć jak zrealizowany jest moduł drukujący:
    Wnętrze starego kalkulatora z drukarką Citizen 355DP Wnętrze starego kalkulatora z drukarką Citizen 355DP Wnętrze starego kalkulatora z drukarką Citizen 355DP Wnętrze starego kalkulatora z drukarką Citizen 355DP
    Moduł drukujący to MODEL400A. Oczywiście oparty jest o wałek ze znakami. Znaki są przyciskane do papieru poprzez taśmę czerwono-czarną co odbija je na papierze.
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    całość:
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    Enkoder (obrotowa tarcza ze szczelinami, dioda i element światłoczuły, układ zlicza impulsy generowane przez obracającą się tarczę):
    Wnętrze starego kalkulatora z drukarką Citizen 355DP Wnętrze starego kalkulatora z drukarką Citizen 355DP Wnętrze starego kalkulatora z drukarką Citizen 355DP
    Ten enkoder podłączony jest do wałka ze znakami, bo musimy wiedzieć jaki znak jest ustawiony.
    Zaczepy i sprężynki (elementy można od siebie oddzielić, ale mimo to trzymają się solidnie):
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    Rozdzielone; silnik DC, elektromagnes, enkoder:
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    No i najciekawsze - 'czarna skrzynka' sterująca znakami, sprawdzimy co w niej jest:
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    Dostanie się do niej nie było takie proste:
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    W jej wnętrzu są po prostu cewki elektromagnetyczne. To dlatego potrzebne były IR2422. Każda cewka steruje osobną pozycją znaku.
    Wnętrze starego kalkulatora z drukarką Citizen 355DP Wnętrze starego kalkulatora z drukarką Citizen 355DP Wnętrze starego kalkulatora z drukarką Citizen 355DP
    Cewki są w dwóch szeregach, naprzemiennie, wysięgniki do znaków tak samo:
    Wnętrze starego kalkulatora z drukarką Citizen 355DP
    Jeszcze przydałoby się pokazać jakiś wydruk z tego kalkulatora, ale niestety nie mam do niczego takiego dostępu. Więc na tym zakończymy.

    Podsumowanie
    Kalkulator zrealizowany jest w oparciu o układ TC83220 wykonany w technologii CMOS. Obsługuje on całą jego funkcjonalność, też klawiaturę, wyświetlacz VFD oraz moduł drukujący. Do sterowania elektromagnesami od znaków drukarki używane dodatkowo są trzy IR2422.
    Niestety kalkulatora nie udało mi się uruchomić, trafił do mnie z rozbitym wyświetlaczem VFD ale przynajmniej była okazja by pokazać jego wnętrze.
    Poniżej załączam jego instrukcję oraz noty katalogowe układów ze środka:
