Czujnik temperatury/ciśnienia/wilgotności Aqara WSDCGQ11LM - wnętrze, wykresy

p.kaczmarek2 26 Mar 2021 21:33 2025 15
  • Czujnik temperatury/ciśnienia/wilgotności Aqara WSDCGQ11LM - wnętrze, wykresy
    Witajcie moi drodzy
    Przedstawię tutaj czujnik temperatury/ciśnienia/wilgotności Aqara model WSDCGQ11LM. Sparuję go z Home Assistant poprzez Zigbee2MQTT, pokażę jego działanie, wnętrze oraz przykładowe wykresy danych zebranych nim poprzez kilka dni pod koniec zimy.

    Czujnik temperatury/ciśnienia/wilgotności Aqara
    Czujnik został zakupiony na jednym z polskich portali ze sprzedażą online:
    Czujnik temperatury/ciśnienia/wilgotności Aqara WSDCGQ11LM - wnętrze, wykresy
    Koszt zakupu - 75 zł + wysyłka.
    Sprzedawca podaje następujące jego parametry:
    Quote:
    Marka: Aqara
    Nazwa: Czujnik Temperatury / Ciśnienia Aqara
    Model: WSDCGQ11LM
    Standard: EU
    Temperatura środowiska pracy: -10℃ do 55℃
    Wilgotność: 0% - 100% RH
    Transmisja bezprzewodowa: ZigBee 2.0
    Kolor: Biały
    Zasilanie: Bateria CR2032
    Czas pracy baterii: około 2 lat
    Wymiary: 50×50×15 mm
    Wspierane aplikacje: Apple Home, Aqara Home

    Sprzedawca również prezentuje również tzw. 'exploded view', czyli widok czujnika podzielonego na częśći:
    Czujnik temperatury/ciśnienia/wilgotności Aqara WSDCGQ11LM - wnętrze, wykresy
    Sprzedawca też podkreśla, że do użycia czujnika potrzebna jest centralka Aqara i aplikacja Apple Home lub Aqara Home, ale to nie są jedyne możliwości. Tego czujnika można tez używać wraz z Home Assistant w oparciu o moduł Zigbee i plugin Zigbee2mqtt, ale o tym później.

    Czujnik temperatury/ciśnienia/wilgotności Aqara - pierwsze wrażenie
    Czujnik otrzymujemy w estetycznym, dodatkowo zafoliowanym pudełeczku:
    Czujnik temperatury/ciśnienia/wilgotności Aqara WSDCGQ11LM - wnętrze, wykresy
    Czujnik temperatury/ciśnienia/wilgotności Aqara WSDCGQ11LM - wnętrze, wykresy Czujnik temperatury/ciśnienia/wilgotności Aqara WSDCGQ11LM - wnętrze, wykresy
    Obok kodu kreskowego można odczytać SKU produktu - AS008CNW01.
    Czujnik temperatury/ciśnienia/wilgotności Aqara WSDCGQ11LM - wnętrze, wykresy
    Na jego wierzchu jest informacja o modelu urządzenia (WSDCGQ11LM) oraz używanym rodzaju baterii (CR2032).
    Czujnik temperatury/ciśnienia/wilgotności Aqara WSDCGQ11LM - wnętrze, wykresy
    W środku jest czujnik (wraz już z baterią zamontowaną), instrukcja i dwustronny krążek pozwalający przykleić go do ściany:
    Czujnik temperatury/ciśnienia/wilgotności Aqara WSDCGQ11LM - wnętrze, wykresy
    Czujnik temperatury/ciśnienia/wilgotności Aqara WSDCGQ11LM - wnętrze, wykresy
    Czujnik od spodu (tą pokrywę się przekręca by zmienić baterię):
    Czujnik temperatury/ciśnienia/wilgotności Aqara WSDCGQ11LM - wnętrze, wykresy
    Czujnik z boku (widać gdzie jest sensor, nie powinno się go zasłaniać):
    Czujnik temperatury/ciśnienia/wilgotności Aqara WSDCGQ11LM - wnętrze, wykresy
    Przycisk (do parowania):
    Czujnik temperatury/ciśnienia/wilgotności Aqara WSDCGQ11LM - wnętrze, wykresy

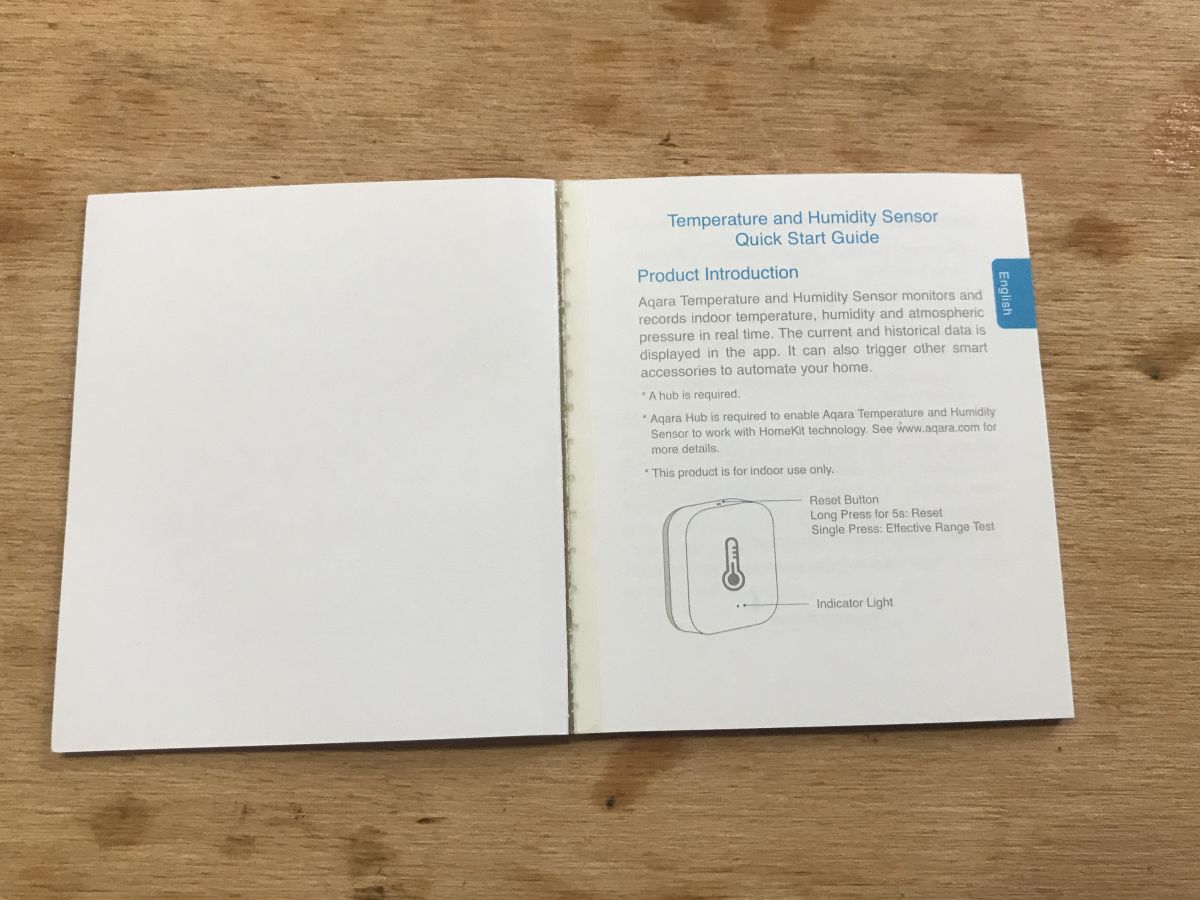

    Instrukcja czujnika temperatury/ciśnienia/wilgotności
    Poniżej zdjęcia z sekcji po angielsku:
    Czujnik temperatury/ciśnienia/wilgotności Aqara WSDCGQ11LM - wnętrze, wykresy Czujnik temperatury/ciśnienia/wilgotności Aqara WSDCGQ11LM - wnętrze, wykresy Czujnik temperatury/ciśnienia/wilgotności Aqara WSDCGQ11LM - wnętrze, wykresy

    Czujnik temperatury/ciśnienia/wilgotności Aqara - parowanie z Home Assistant
    Nie posiadam hubu producenta Aqary, ale na szczęście istnieją też darmowe rozwiązania open-source kompatybilne z tym czujnikiem. W roli huba użyłem tutaj CC2531:
    Czujnik temperatury/ciśnienia/wilgotności Aqara WSDCGQ11LM - wnętrze, wykresy
    podłączyłem go do mojego serwera na Banana Pi, a po stronie softwarowej, użyłem Home Assistant z Zigbee2MQTT.
    Szczegółowy tutorial Home Assistant i Zigbee2MQTT jest tutaj:
    https://www.elektroda.pl/rtvforum/viewtopic.php?p=19247020#19247020
    Czujnik był już w opakowaniu razem z baterią. Nie trzeba było nic robić, poza wciśnięciem przycisku na obudowie:
    Czujnik temperatury/ciśnienia/wilgotności Aqara WSDCGQ11LM - wnętrze, wykresy
    Po tym dostałem powiadomienie, że Home Assistant wykrył nowe urządzenie:
    Czujnik temperatury/ciśnienia/wilgotności Aqara WSDCGQ11LM - wnętrze, wykresy
    Od tego momentu w "Zigbee2mqtt" (skrót do listy urządzeń z sidebara) pojawił się czujnik z tematu, czyli WSDCGQ11LM (miałem już wcześniej sparowany czujnik ruchu, na liście to numer 2):
    Czujnik temperatury/ciśnienia/wilgotności Aqara WSDCGQ11LM - wnętrze, wykresy

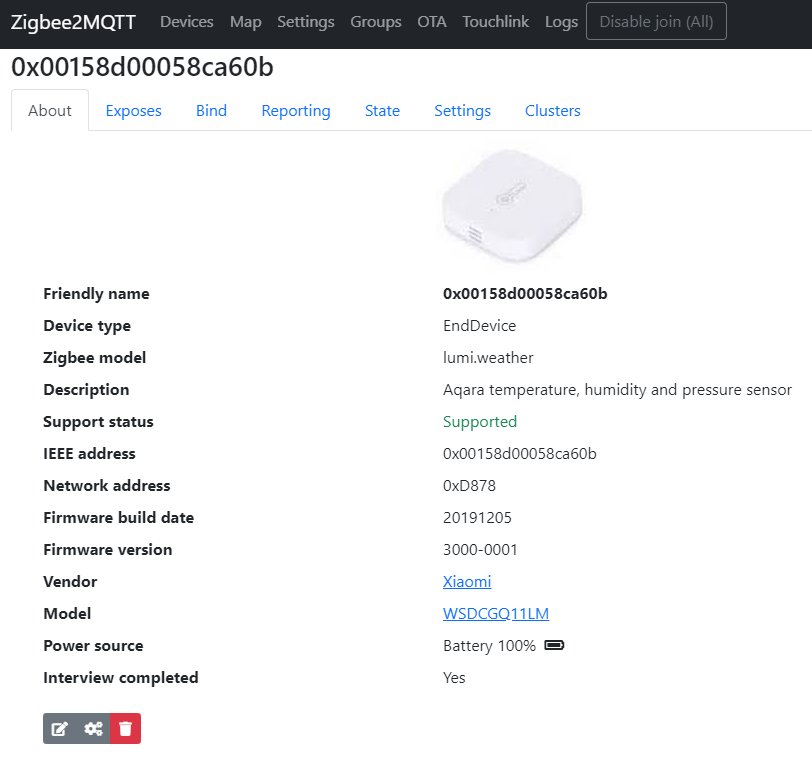

    Szczegółowy widok urządzenia:
    Czujnik temperatury/ciśnienia/wilgotności Aqara WSDCGQ11LM - wnętrze, wykresy

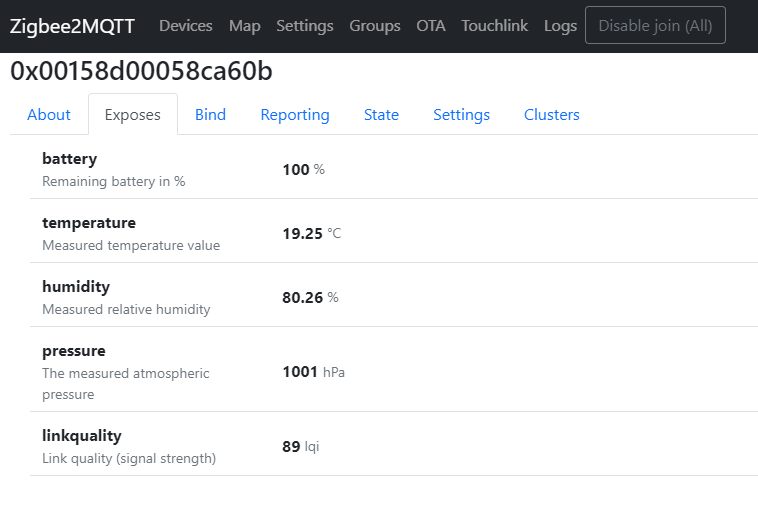

    Parametry eksportowane przez czujnik:
    Czujnik temperatury/ciśnienia/wilgotności Aqara WSDCGQ11LM - wnętrze, wykresy
    To samo, ale w formie tekstowej (zakładka "State")
    Quote:

    {
    "battery": 100,
    "humidity": 38.38,
    "linkquality": 97,
    "pressure": 1001,
    "temperature": 19.46,
    "voltage": 3055
    }

    Tak skonfigurowany czujnik można zamontować już w wybranym przez nas miejscu.
    Temperatura w pokoju:
    Czujnik temperatury/ciśnienia/wilgotności Aqara WSDCGQ11LM - wnętrze, wykresy
    Czujnik temperatury/ciśnienia/wilgotności Aqara WSDCGQ11LM - wnętrze, wykresy
    Temperatura za oknem (UWAGA: to nie jest czujnik zewnętrzny, wystawiłem go dla eksperymentu tylko, dodatkowo jest pod daszkiem):
    Czujnik temperatury/ciśnienia/wilgotności Aqara WSDCGQ11LM - wnętrze, wykresy
    Czujnik temperatury/ciśnienia/wilgotności Aqara WSDCGQ11LM - wnętrze, wykresy
    Czujnik temperatury/ciśnienia/wilgotności Aqara WSDCGQ11LM - wnętrze, wykresy
    Trzeba jedynie pamiętać o zakresie pracy czujnika: -10℃ do 55℃

    Wnętrze czujnika temperatury/ciśnienia/wilgotności
    Ciężko jest dostać się do środka tego czujnika. Sama wymiana baterii może być problematyczna. Wgłębienie przeznaczone na monetę (?) jest za niskie i pokrywa zbyt mocno się trzyma, by ją wyjąć. Jedyny dobry sposób jaki znam to przyklejenie czujnika (na klejącej podkładce z zestawu) do płaskiej powierzchni i wtedy lekkie obrócenie go. Wtedy uzyskujemy dostęp do bateryjki CR2032:
    Czujnik temperatury/ciśnienia/wilgotności Aqara WSDCGQ11LM - wnętrze, wykresy
    Potem wystarczy podważyć płaskim śrubokrętem plastikową nakładkę i można dostać się do elektroniki:
    Czujnik temperatury/ciśnienia/wilgotności Aqara WSDCGQ11LM - wnętrze, wykresy
    Czujnik temperatury/ciśnienia/wilgotności Aqara WSDCGQ11LM - wnętrze, wykresy

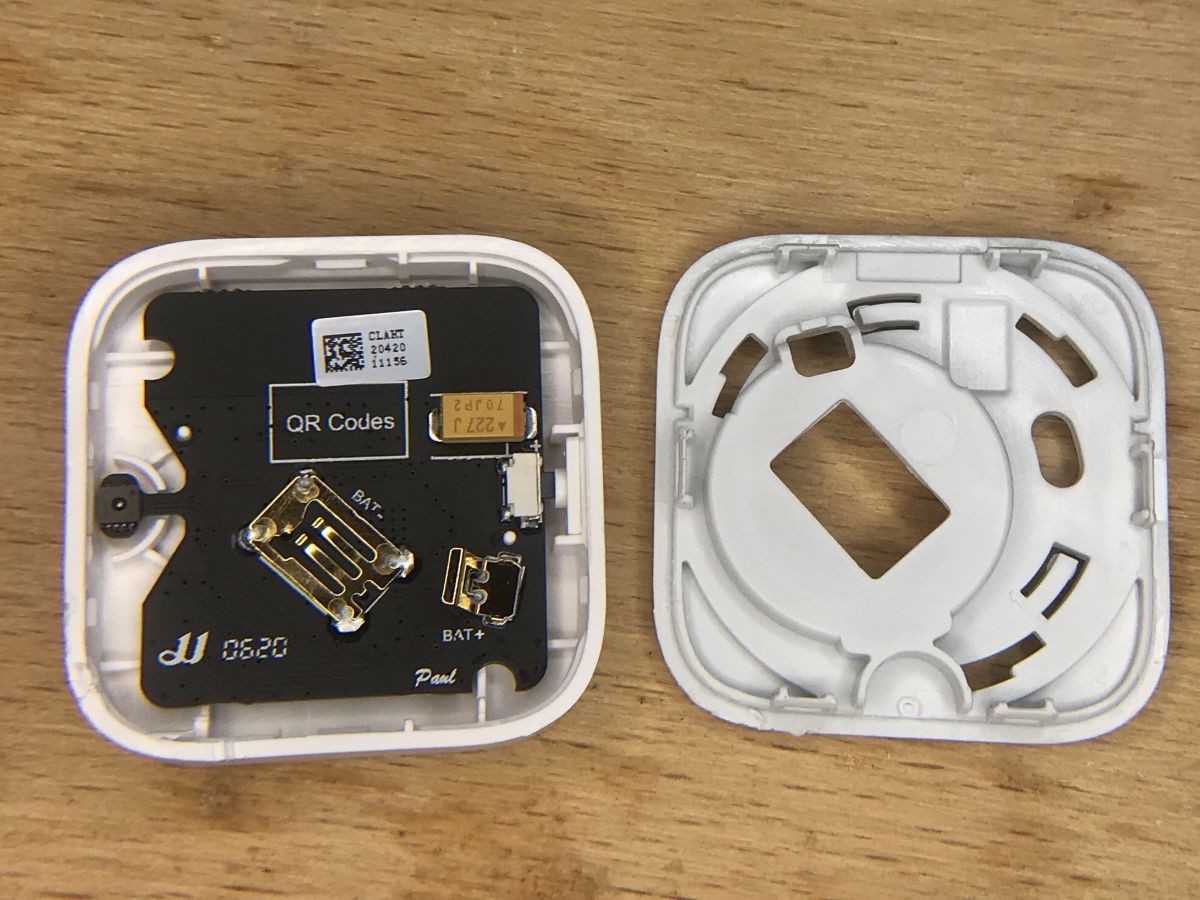

    Na wierzchu PCB jest tylko duży kondensator elektrolityczny (no, duży jak na standardy SMD) o kodzie 227, czyli 220µF. Widać też czujnik i przycisk.
    Przyjrzyjmy się dokładniej:
    Czujnik temperatury/ciśnienia/wilgotności Aqara WSDCGQ11LM - wnętrze, wykresy Czujnik temperatury/ciśnienia/wilgotności Aqara WSDCGQ11LM - wnętrze, wykresy
    Ten czujnik to SHT30. Dość popularny, nawet w świecie Arduino. Można kupić go też w formie modułu przyjaznego dla początkujących:
    Czujnik temperatury/ciśnienia/wilgotności Aqara WSDCGQ11LM - wnętrze, wykresy
    Więcej o nim można znaleźć w jego nocie katalogowej:
    Czujnik temperatury/ciśnienia/wilgotności Aqara WSDCGQ11LM - wnętrze, wykresy
    Czujnik ten korzysta z I2C do komunikacji, można łatwo samemu go obsłużyć z mikrokontrolera. Nota katalogowa SHT3x:
    Sensirion_...971521.pdf Download (904.63 kB)
    Teraz płytka z drugiej strony:
    Czujnik temperatury/ciśnienia/wilgotności Aqara WSDCGQ11LM - wnętrze, wykresy
    Sercem czujnika jest JN5169:
    Czujnik temperatury/ciśnienia/wilgotności Aqara WSDCGQ11LM - wnętrze, wykresy
    32-bitowy mikrokontroler z 512KB pamięci Flash, 32KB RAM i 4KB EEPROM, oferujący różne peryferia, m. in. sprzętowe I2C (a użyty czujnik właśnie z tego I2C korzysta):
    Czujnik temperatury/ciśnienia/wilgotności Aqara WSDCGQ11LM - wnętrze, wykresy
    Antena PCB i układ (być może filtr?) podpisany P2T 028 (nie znalazłem o nim informacji):
    Czujnik temperatury/ciśnienia/wilgotności Aqara WSDCGQ11LM - wnętrze, wykresy
    Miejsce na dodatkowy układ (nie wiem co tam miało pierwotnie być) o 10 wyprowadzeniach (2 rzędy po 5) i rezonator kwarcowy/źródło zegara o 4 pinach:
    Czujnik temperatury/ciśnienia/wilgotności Aqara WSDCGQ11LM - wnętrze, wykresy
    Złącze do programowania (tu są piny RX i TX wyprowadzone):
    Czujnik temperatury/ciśnienia/wilgotności Aqara WSDCGQ11LM - wnętrze, wykresy
    W nocie katalogowej JN5169 można znaleźć informacje odnośnie tego jak się go programuje, m. in:
    Quote:

    DO0/SPICLK/PWM2 - JTAG programming mode: must be left floating high during reset to avoid entering JTAG programming mode.
    DO1/SPIMISO/PWM3 - UART programming mode: leave pin floating high during reset to avoid entering UART programming mode or hold it low to program

    Pełna nota poniżej:
    JN5169.pdf Download (2.83 MB)



    Czujnik Aqara - automatyzacje
    Oczywiście taki czujnik połączony z Home Assistant nie służy tylko do tego by użytkownik mógł sobie sprawdzić jak ciepło jest na dworze. W Home Assistant można zrobić dla niego różnego rodzaju automatyzację.
    Przykładowo można włączać grzanie gdy temperatura spadnie poniżej danej, lub je wyłączać gdy osiągnie określony próg.
    Tworzenie automatyzacji w Home Assistant omawiałem już tutaj:
    Tutorial Home Assistant - konfiguracja, WiFi, MQTT, Zigbee, Tasmota
    trochę o nich pisałem też tu:
    Sterownik przekaźników kompatybilny z Home Assistant/Tasmota HTTP + obudowa
    Sam czujnik udostępnia następujące zmienne i wszystkie je można użyć w automatyzacjach:
    Code:

    {
    "battery": 100,
    "humidity": 38.38,
    "linkquality": 97,
    "pressure": 1001,
    "temperature": 19.46,
    "voltage": 3055
    }

    Dostęp mamy nawet do napięcia z CR2032 i można je monitorować zdalnie przez Home Assistant.

    Czujnik Aqara - wykres temperatury za oknem
    Home Assistant automatycznie tworzy wykresu uzyskanych pomiarów. Poniżej wykres temperatury z tego czujniczka:
    Czujnik temperatury/ciśnienia/wilgotności Aqara WSDCGQ11LM - wnętrze, wykresy
    Warto pamiętać, że czujnik został zamontowany za oknem około godziny 14.
    Ten sam wykres - ale po dwóch dniach:
    Czujnik temperatury/ciśnienia/wilgotności Aqara WSDCGQ11LM - wnętrze, wykresy
    Wykres można wygenerować dla dowolnego zakresu w Home Assistant.

    Podsumowanie
    Czujnik temperatury/ciśnienia WSDCGQ11LM wydaje się być bardzo dobrym wyborem, jest lekki, mały i energooszczędny - korzysta z komunikacji Zigbee, która jest mniej prądożerna niż WiFi. Można go bardzo łatwo użyć poza jego 'naturalnych środowiskiem', czyli sparować z Home Assistant i nawet nie trzeba w tym celu go otwierać ani programować (choć fakt, że trzeba mieć postawionego HA oraz trzeba mieć zigbee dongle..).
    Czujnika WSDCGQ11LM nie testowałem z jego oryginalnym hubem i oprogramowaniem producenta, więc na ich temat się nie wypowiem.
    W środku czujnika siedzi mikrokontroler JN5169, do pomiarów jest SHT30, a zasila go bateryjka CR2032.
    Jedynym minusem tego czujnika jest jego zakres mierzonej temperatury - sięga on tylko do -10°C, a w naszym kraju czasem może zdarzyć się niższa. Ale w zasadzie jest to czujnik bardziej do wnętrz, a nie zewnętrzny, więc możemy uznać, że jest ok.
