Thomson 50ub6404 jaka wartość kondensatorka?

Sunlight18 30 Mar 2021 21:30 384 16
  • #1
    Sunlight18
    Level 6  
    Witam
    Zakupiłem bardzo ciekawy okaz do naprawy w cenie zbitego tv :)
    W szczególności że dopiero się uczę to miałem z nim farta ;)
    Uszkodzenie polegało na białym ekranie i też były dwie pionowe linie kolor niebieski i czarny czasami był niebieski.
    Jak się okazało poleciały prawie wszystkie kondensatory na driverze około 30szt taki sam wymiar. Wszystkie miały zwarcie.
    Delikatne poruszenie listwy na końcach powodowało że lewa strona która była dobra, dobrze wyświetlana obraz, robiła się biała. Mimo odpiętej prawej taśmy.
    Zwarcie przechodziło przez takie jakby gąbki z siatki stalowej która wisiała ok 1mm nad obudową.

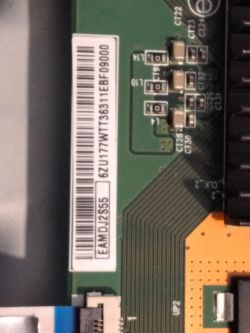

    Prosił bym o podanie wartości kondensatorów:
    C1,C154,C153,C2,C3,C155,C156,C4,C5,C157,C158,C6,C7,C161,C162,C8,C9,C163,C164,C10,C146,C145,C55,C67.

    W sumie mógł bym wylutowac po kolei kondensatory z lewej strony i sprawdzić.

    Ale nie wiem czy to dobra opcja bo listwy trochę się różnią rozmieszczeniem elementów i na prawej jest też miały układ z 8pinami, którego brak na lewej.

    Ciekawe jak była przyczyną że aż tyle ich się uszkodziło. Wszystkie z przebiciem.

    Thomson 50ub6404 jaka wartość kondensatorka? Thomson 50ub6404 jaka wartość kondensatorka? Thomson 50ub6404 jaka wartość kondensatorka? Thomson 50ub6404 jaka wartość kondensatorka?
    Ethernet jednoparowy (SPE) - rozwiązania w przemyśle. Szkolenie 29.09.2021r. g. 11.00 Zarejestruj się za darmo
  • Multimetr FlukeMultimetr Fluke
  • #2
    tomtim123
    Level 29  
    Napisz dokładnie jak sprawdzałeś te kondensatory i jakie wyniki pomiarów ci wyszły, bo mało prawdopodobne, że wszystkie kondensatory są uszkodzone.
  • Multimetr FlukeMultimetr Fluke
  • #3
    Sunlight18
    Level 6  
    Pomiar wyglądał tak że jedną sondę dałem na obudowę A drugą stykałem do kondensatorka raz na górę A raz na dół i tu i tu piszczało.
    A na drugiej listwie jak tak robiłem to już tak nie było.
    A na pomiarze pojemności kond wyskakuje OL (czy jakoś tak)


    Sprawdziłem jeszcze raz i teraz jest niby 11szt uszkodzonych, wszystkie jakby analogicznie te same, co drugą w każdym module.
    Z wyglądu są ok.
    Czy może to z układem jest coś nie tak?
  • #4
    bajdu
    Level 28  
    Wylutuj kondensator i dopiero sprawdzaj .
  • #5
    Wojtek M
    Level 34  
    Pewnie uszkodzony jest jeden kondensator, a wszystkie są połączone równolegle i dlatego bez wylutowania Masz takie wyniki pomiarów. Zastosuj radę Kolegi "bajdu".
  • #6
    Nori2
    Level 18  
    Tak jak napisał @WojtekM, masz najprawdopodobniej uszkodzony jeden kondensator z kilku połączonych równolegle. Tak to np. może wyglądać:
    Thomson 50ub6404 jaka wartość kondensatorka?
    Jak wykryć taki zwarty?
    Zwarty kondensator zachowuje się jak opornik o małej rezystencji. Przepływający przez niego prąd będzie podnosił jego temperaturę.
    Taki kondensator będzie cieplejszy (a nawet gorący) w porównaniu do innych.
    Nie zawsze da się go tak wykryć. Bo przy małych rozmiarach kondensatora, pady do których został przylutowany mogą bardzo efektywnie odprowadzać wydzielające się na nim ciepło.
    Pozostaje wtedy sprawdzać czy zwarcie znika po wylutowaniu kolejnego kondensatora.
  • #7
    Sunlight18
    Level 6  
    Wylutowalem wszystkie 12szt, 9 sprawdziłem i są dobre, pokazują pojemność 2.6uF. 3szt zaginęły.
    Uchuchomiłem tv bez tych 12szt ale obraz bez zmian.
    Pady po kondensatorach i tak piszczą.
    Próbowałem tą metodę na palca ale nic nie czuć ciepła.

    Co to może być?
    Co sprawdzić?

    Czy możliwe że to przez np upalona ucho?
  • #8
    Wojtek M
    Level 34  
    Do pomiarów Odepnij obie taśmy od T-con-a.
  • #9
    Sunlight18
    Level 6  
    Oj i znalazłem przyczynę.

    Zauważyłem jak tv był jeszcze cały, że na którejs foli jest zanieczyszczone.
    I taka smuga szerokości 5mm i długa na 3cm jak po przetarciami foli.
    I też był efekt spowolnienia matrycy w tym rogu, w sumie od początku jak odpiołem taśmę.
    Myślałem że to normalne przy zwarciu.
    Więc postanowiłem rozebrać.
    Sprawdziłem uszy są ok.
    Już miałem składać spowrotem w całość ale w ostatniej chwili zauważyłem uszczerbiony prawy róg.
    W sumie nie dużo, minimalnie można powiedzieć że ścieżki ominęło, no ale chyba nie do końca.

    Co tu teraz robić oderwać luźne elementy ?
    Thomson 50ub6404 jaka wartość kondensatorka? Thomson 50ub6404 jaka wartość kondensatorka?

    Według mnie to ścieżki przechodzą tak jak zaznaczyłem na zdjęciu.
    Jest też też oznaczenie " + "
    Thomson 50ub6404 jaka wartość kondensatorka?
  • #10
    Wojtek M
    Level 34  
    Przydałyby się jakieś zdjęcia z szerszą perspektywą.
  • #11
    Sunlight18
    Level 6  
    Jednak jest ok.
    To uszczerbienie jest po stronie prawidłowego obrazu.
    A z białej strony jest matryca cała.
    Także chyba dalej trzeba szukać w listwach matrycy
    Thomson 50ub6404 jaka wartość kondensatorka? Thomson 50ub6404 jaka wartość kondensatorka?


    Edit
    Porażka tą ramką, od dupy strony się składa.
    Lepszy już skymaster co jest matryca klejona.

    Pękła matryca także nie ma sensu się już bawić ;)
    Jak coś mam to na sprzedaż :)
  • #12
    Wojtek M
    Level 34  
    Co jest na zdjęciu z czerwoną dorysowaną kreską we wpisie #9 ?
  • #13
    Sunlight18
    Level 6  
    Znak plus, był tam oryginalny biały jak z drugiej strony
  • #14
    Wojtek M
    Level 34  
    Nie o to pytałem, tylko co jest na tym zdjęciu, ale jak matryca pękła, to już nie ma znaczenia (ale jak Możesz, to Napisz). Odnośnie wspominanego zwarcia na kondensatorach, to gdyby to zwarcie było, to nie byłoby żadnego obrazu, a na zdjęciu z wpisu #11 widać logo "Thomson".
    Sunlight18 wrote:
    Uchuchomiłem tv bez tych 12szt ale obraz bez zmian.
    Pady po kondensatorach i tak piszczą.

    Mierniki cyfrowe mogą "piszczeć" na rezystancji do około kilkudziesięciu Ω, a taka rezystancja może być prawidłowa, mierzona w układzie płytki ze wszystkimi dobrymi kondensatorami.
    Pozdrawiam.
  • #15
    Sunlight18
    Level 6  
    Thomson 50ub6404 jaka wartość kondensatorka?

    Nie wiem.o co chodzi dokładnie.
    Tu jest tylko pokaza matryca, A dokładniej jej lewy róg.
  • #17
    Sunlight18
    Level 6  
    Sam nie wiem co to jest :)
    Coś w matrycy, nie wiem jakieś ścieżki, ramką nie mam pojęcia
