Prostownik 12V z Tyrystorem wykonawczym i Stabilizatorem LM317 jako sterownikiem

Rafael22 07 Apr 2021 14:28 3438 6
  • Witam
    Chciałbym się z wami podzielić układem jaki ostatnio zmajstrowałem.
    Jest to przerobiony układ kolegi Jerzy Węglorz.
    Dodałem układ zabezpieczający przed odwrotnym podłączeniem akumulatora który prezentował w swoim układzie Marko121

    Schemat Prostownik z Tyrystorem wykonawczym i Stabilizatorem LM317 jako sterownikiem
    wersja z ograniczeniem prądu żarówką



    Prostownik 12V z Tyrystorem wykonawczym i Stabilizatorem LM317 jako sterownikiem

    Opis schematu:
    Układ z tranzystorami BD136 i BD139, opornikami R4, R5, R6 ,R7, R9 i diodą D2 odpowiada za :
    - zabezpieczenie prostownika przed uruchomieniem go w przypadku kiedy błędnie jest podłączony akumulator
    - zabezpiecza przed zwarciem klem
    - zabezpiecza przed ładowaniem akumulatora 6V

    Prostownik załączy się dopiero kiedy na zaciskach AKU będzie napięcie około 7,4V.
    Napięcie włączenia prostownika zależy od wartości rezystorów R4 i R5.

    Przełącznik SW2 jest opcjonalny, włączenie lub ominięcie układu przed odwrotną polaryzacją.

    W przypadku odwrotnego podłączenia akumulatora rozlegnie się sygnał dźwiękowy z buzera.

    Układ z Stabilizatorem LM317, opornikami R1, R2, potencjometrem PR1.
    Potencjometrem PR1 ustawiamy maksymalne napięcie końca ładowania akumulatora 14,4V.
    Proces regulacji można dokonać podładowując w miarę naładowany akumulator.

    Układ działa tylko przy napięciu TĘTNIĄCYM, bez filtracji! (kondensatorów)

    Na bramce tyrystora pojawia się napięcie ze stabilizatora, które dochodzi do około 15,2V (14,4 koniec ładowania + 0,6V tyrystor + 0,2 dioda D4)

    Im większy opór tym większe napięcie końcowe ładowania akumulatora.

    Napięcie na akumulatorze zwiększa się do momentu, kiedy osiągnie zadane ok. 14.4V, wtedy tyrystor ma graniczne warunki, żeby się załączyć. Teraz układ czeka, aż napięcie akumulatora obniży się tak, że przy kolejnej połówce sinusoidy pojawią się warunki do zapalenia tyrystora.
    Wskazówka amperomierza delikatnie drga i z czasem prąd ładowania maleje zbliżając się do 0A.

    Dioda LED informuje o podaniu napięcia na bramkę tyrystora można to potraktować jako informacja o tym, że układ ładuje akumulator.

    Ograniczenie prądu ładowania realizowane jest poprzez żarówkę.
    Tu trzeba dobrać indywidualnie do napięcia uzwojenia wtórnego transformatora, może być konieczność połączenia dwóch żarówek równolegle.
    Przy napięciu poniżej 17V żarówka R2 6V 45/40W
    Przy napięciu powyżej 17V żarówka H4 12V 60/55W

    Kilka danych przykładowych:
    Transformator o mocy około 219VA
    Prostownik 12V z Tyrystorem wykonawczym i Stabilizatorem LM317 jako sterownikiem

    Jak widać, układ działa już przy napięciu uzwojenia wtórnego 13,6V AC. Tylko muszę pokombinować jeszcze z żarówkami.

    Układ działa bardzo dobrze. Podłączam prostownik, ograniczam w razie potrzeby prąd ładowania i jestem spokojny.
    Napięcie na akumulatorze max ustawione wcześniej 14,4V i prąd dąży do zera.

    Mała uwaga, kiedy już amperomierz spadnie do 0A, należy zostawić podłączony prostownik jeszcze na kilka godzin.

    Proces ładowania jest podobny do tego wykresu, pomijając ostatnią fazę podtrzymania.

    Prostownik 12V z Tyrystorem wykonawczym i Stabilizatorem LM317 jako sterownikiem

    Dla tych co są zwolennikami wyższego napięcia mogą ustawić wyższe napięcie, nie ma problemu.

    Elementy na płytce:
    Prostownik 12V z Tyrystorem wykonawczym i Stabilizatorem LM317 jako sterownikiem
    Prostownik 12V z Tyrystorem wykonawczym i Stabilizatorem LM317 jako sterownikiem
    Projekt płytki w załączniku


    Kilka zdjęć prostownika:

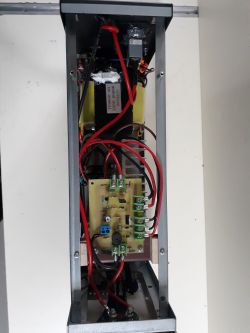

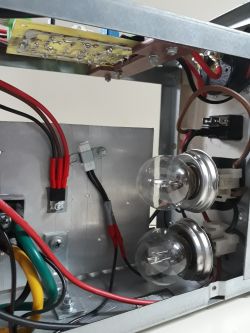

    Bazą był UPS Lupus 1000 (obudowa i transformator)
    Prostownik 12V z Tyrystorem wykonawczym i Stabilizatorem LM317 jako sterownikiem Prostownik 12V z Tyrystorem wykonawczym i Stabilizatorem LM317 jako sterownikiem
    Prostownik 12V z Tyrystorem wykonawczym i Stabilizatorem LM317 jako sterownikiem Prostownik 12V z Tyrystorem wykonawczym i Stabilizatorem LM317 jako sterownikiem Prostownik 12V z Tyrystorem wykonawczym i Stabilizatorem LM317 jako sterownikiem Prostownik 12V z Tyrystorem wykonawczym i Stabilizatorem LM317 jako sterownikiem Prostownik 12V z Tyrystorem wykonawczym i Stabilizatorem LM317 jako sterownikiem Prostownik 12V z Tyrystorem wykonawczym i Stabilizatorem LM317 jako sterownikiem Prostownik 12V z Tyrystorem wykonawczym i Stabilizatorem LM317 jako sterownikiem Prostownik 12V z Tyrystorem wykonawczym i Stabilizatorem LM317 jako sterownikiem


    W fazie testów jest drugi schemat, zamiast żarówki układ z drugim tyrystorem.

    ######### Edycja - zmiana zdjęć

    Cool! Ranking DIY
    Can you write similar article? Send message to me and you will get SD card 64GB.
    About Author
    Rafael22
    Level 19  
    Offline
    Rafael22 wrote 272 posts with rating 51, helped 25 times. Been with us since 2008 year.
  • #2
    mariann
    Level 36  
    Witam
    Mostek masz źle narysowany. Czy w zaznaczonym punkcie nie powinien być rezystor ograniczający prąd bazy tranzystora T2?
    Prostownik 12V z Tyrystorem wykonawczym i Stabilizatorem LM317 jako sterownikiem
    PozdrawiaM.
  • #5
    worlinx
    Level 11  
    Rafael22 wrote:
    jest dobrze rozrysowany

    Nie jest dobrze. Tam powinien (pomiędzy kolektorem T1 a baza T2) być opornik, skromne 1k. Bez tego TEŻ MOŻE działać ale nie polecam, zmiana T1 na coś z duża "betą" zakończy działanie układu.
  • #6
    pawelr98
    Level 39  
    Tylko takie proste pytanie, po co LM317 kiedy można TL431 ?
    Nie będzie miał kolega napięcia dropout i układ ładowania będzie wykorzystywał większą część sinusoidy.

    Obecnie ma kolega tak, że jeśli ustawi się 14.4V jako napięcie końcowe ładowania, to wyzwolenie tyrystora nastąpi dopiero dla jakichś 18V tętniącego napięcia DC, gdyż żeby było 14.4V na wyjściu LM317 to trzeba 2.5V naddatku, do tego jeszcze spadek napięcia na T2.

    Lepiej wstawić TL431 i ograniczyć wymagany naddatek napięcia.
  • #7
    Rafael22
    Level 19  
    Koledzy worlinx, mariann zgodnie z waszą sugestią dodałem opornik R9 1k pomiędzy kolektorem T1 a baza T2 co ma chronić układ w przypadku zmiany T1 z większym prądem bramki. Zmiana ta też minimalnie wpływa na wartość napięcia załączenia układu. Teraz wynosi około 7,4V.

    pawelr98 wrote:
    Tylko takie proste pytanie, po co LM317 kiedy można TL431 ?

    Moja prosta odpowiedź, ponieważ LM317 miałem w zasobach a TL431 musiałbym kupić. :)
    Zapewne można jeszcze kilka innych stabilizatorów/układów zastosować.

    Przy napięciu 13,6V AC układ osiąga zadane 14,4V na akumulatorze w momencie kiedy prąd ładowania spadnie do około 1,5A wtedy wskazówka zaczyna delikatnie drgać.

    Dziś dla eksperymentu prostownik podłączyłem pod "ściemniacz światła" i ustawiłem na uzwojeniu wtórnym napięcie 13,0V AC układ osiągną 14,4V na akumulatorze przy około 1A prądu ładowania.

    Przy napięciu 15,8V AC układ osiąga zadane 14,4V na akumulatorze w momencie kiedy prąd ładowania spadnie do około 3,5A.

    Należy też pamiętać, że im mniejsze napięcie uzwojenia wtórnego tym mniejszy prąd ładowania.
    W moim przypadku przy 13,6V uzwojenia wtórnego, akumulator rozładowany do 12,00V osiągnę około 6A prądu ładowania.

    Wczoraj zrobiłem małą modyfikację obecnie mam dwie żarówki 6V 40/45W.
    W pozycji 0 minimum podłączona jest jedna żarówka - dwa włókna
    w pozycji I średnie dwie żarówki po dwa włókna
    w pozycji II max ominięcie żarówek


    Co daje mi obecnie przy napięciu na akumulatorze 12,00V (Transformator o mocy około 219VA)
    Przy napięciu uzwojenia wtórnego 13,6V AC
    pozycja 0 - 3,5A
    pozycja I - 5A
    pozycja II - 6A

    Przy napięciu uzwojenia wtórnego 15,8V AC
    pozycja 0 - 5,5A
    pozycja I - 9A
    pozycja II - 13A
