    Witam, w związku z poszerzającym u mnie problemem objawiającym się najpierw terkotaniem z okolicy skrzyni biegów a później niemiłosiernym wyciem łożyska( łożysk) w skrzyni postanowiłem zakasać rękawy i zabrać się za naprawę. Usterkę w sumie łatwo zdiagnozować. Jeżeli podczas jazdy skrzynia hałasuje, na biegu jałowym trochę mniej a po wciśnięciu sprzęgła hałas ustaje to na 99% macie uwalone łożyska wałka sprzęgłowego i pośredniego - reszta łożysk w skrzyni jest raczej nieśmiertelna więc warto spróbować. Miniporadnik przedstawiam, ponieważ za używaną skrzynię krzyczą sobie od 1000 do 1500 zł!! (oraz zwrot starej )+ zrzucenie i założenie skrzyni czyli koszt raczej kosmos a w naprawę mało kto chce się bawić. Myślę, że każdy kto posiada trochę wiedzy mechanicznej poradzi sobie z wymianą tak jak ja koło domu z podnośnikiem typu "żaba". No to zaczynamy. Potrzebne będą klucze nasadowe:10,12,24,27, ściągacze do łożysk, śrubokręty, 2 śruby M8 klasy min. 8.8

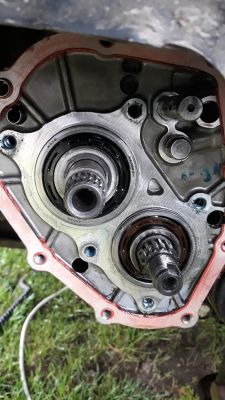

    Na samym początku luzujemy koło, autko w górę odkręcamy lewe koło i plastikową osłonę błotnik-skrzynia. Dla pewności auto zostawiamy na ręcznym i oczywiście stawiamy na kobyłce, wrzucamy luz. Po ściągnięciu plastikowej osłony zobaczymy dekiel skrzyni przykręcony na śruby z łbem 12mm. Odkręcamy wszystkie dookoła (ja dodatkowo zdjąłem akumulator i puszkę filtra powietrza dla lepszego dostępu do śrub - 5 min roboty a dostęp o niebo lepszy). Dekiel skrzyni ( przynajmniej u mnie był uszczelniony silikonem) delikatnie zdejmujemy i mamy taki widok:
    naprawa skrzyni toyota corolla, corolla verso,rav4, auris

    Po bokach zaznaczyłem białym markerem położenie kół 5-go biegu żeby poźniej nie zastanawiać się jakie położenie miały względem siebie. Odkręcamy również śrubę 10mm z wodzika .Następnie zdejmujemy pierścień 1 i 2. Jak widać zaznaczyłem miejsca w które należy wkręcić 2 śruby M8 ale palcami, chodzi o to że głębiej znajduje się synchronizator a wkręcanie śrub kluczem by go uszkodziło. Ściągaczem zdejmujemy koło wraz z synchronizatorem i mamy taki widok naprawa skrzyni toyota corolla, corolla verso,rav4, auris . Później ściągamy pierścień dystansowy i pierścień 3. W następnej kolejności rozbijamy zabezpieczenie nakrętki wałka pośredniego ( na poprzednim zdjęciu powyżej napisu pierścień 2) i odkręcamy najlepiej kluczem udarowym 27mm, ściągamy koło zębate oraz osłonę łożysk ( taka blacha - na pewno zobaczycie :) ) Po wszystkim będziecie mieli taki widok: naprawa skrzyni toyota corolla, corolla verso,rav4, auris

    Teraz część o którą się martwiłem i przygotowałem sobie specjalne ściągacze, ale myślę że łożyska idzie ściągnąć ściągaczem do łożysk ze skręcanymi ramionami. Łożyska posiadają na obwodzie również pierścień po ściągnięciu którego możemy "zapiąć" ściągacz. Tak wygląda ściągacz zaprojektowany przeze mnie
    naprawa skrzyni toyota corolla, corolla verso,rav4, auris
    z założonym na pierwsze łożysko
    naprawa skrzyni toyota corolla, corolla verso,rav4, auris
    dalej tylko darcie łożysk
    naprawa skrzyni toyota corolla, corolla verso,rav4, auris

    naprawa skrzyni toyota corolla, corolla verso,rav4, auris


    naprawa skrzyni toyota corolla, corolla verso,rav4, auris
    Po wszystkim montaż w odwrotnej kolejności. Ja do montażu grzałem łożyska i koła zębate w piekarniku nastawionym na 85 stopni. Na pewno lepiej wchodzą - uwierzcie mi. Należy pamiętać, że osłona łożysk - ta blacha oraz śruba 10mm wodzika przykręcona była na klej typu Loctite - niebieski czyli średni i należy te śruby również zabezpieczyć w trakcie montażu.

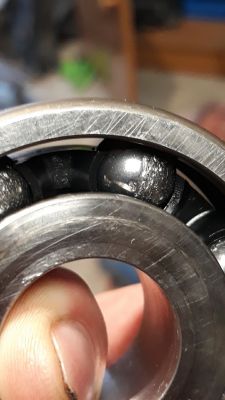

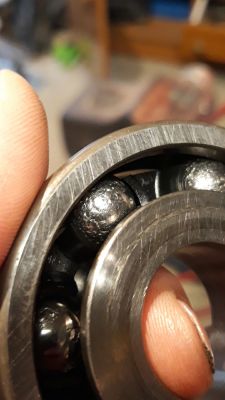

    U mnie wywalone było łożysko wałka sprzęgłowego, choć zazwyczaj lecą od wałka pośredniego. Przy jednej robocie warto wymienić oba koszt -160 zł za komplet łożysk KOYO i NSK - czyli te które szły na 1-szy montaż. Tak wyglądało łożysko które "wyło" naprawa skrzyni toyota corolla, corolla verso,rav4, auris
    naprawa skrzyni toyota corolla, corolla verso,rav4, auris
    Całkowity koszt to łożyska + olej (ja dałem Motul Gear 300)+ silikon i klej do gwintów. Razem to jakieś 270 zł. Zaletą tej naprawy jest to że nie zrzucamy skrzyni, nie musimy na linkach regulować biegów no i mamy "swoją" skrzynię a czas naprawy wyniósł u mnie 7h (skrzynię robiłem pierwszy raz bez poradników - teraz myślę ze 3.5h to max - powodzenia !!
  • Wago
  • #3
    dzarmul
    Level 9  
    Dla potomnych niech temat zostanie. Zamykam.
  • #4
    lechm56
    Moderator
    Temat odblokowano na wniosek autora.
  • Wago
  • #5
    sgn1808
    Level 11  
    Witam, mozna prosić nr lozysk ktore byly wymieniane?
  • #6
    MarcinM2020
    Level 15  
    Świetna robota!!!!!!! Czy w podobny sposób da się naprawić skrzynie manualną w hondzie jazz? Czy skrzynie bada miały taką samą budowę? Mam właśnie takie objawy jak terkotanie i dźwięk wiertarki jak puszczę sprzęgło na luzie. Obczajałem temat i to jest skrzynia na sto procent. Tylko że nikt nie wpadł na taki świetny pomysł żeby to naprawić bez zrzucania całej skrzyni.
  • #7
    dzarmul
    Level 9  
    ok znalazłem stare łożyska i mają wymiary podane jak wyżej, ich numery to NSK 6305Z oraz KOYO DG2568H
    naprawa skrzyni toyota corolla, corolla verso,rav4, auris naprawa skrzyni toyota corolla, corolla verso,rav4, auris

    Odnośnie naprawy w hondzie jazz niestety nie wiem jak zbudowana jest skrzynia, to japoniec więc konstrukcja może być taka sama lub bliźniacza. Bez "zerknięcia" na skrzynie to jak wróżenie z fusów, powodzenia !
  • #8
    romuald-f
    A/T specialist
    Wymieniałem teraz ale wszystkie cztery: naprawa skrzyni toyota corolla, corolla verso,rav4, auris naprawa skrzyni toyota corolla, corolla verso,rav4, auris naprawa skrzyni toyota corolla, corolla verso,rav4, auris naprawa skrzyni toyota corolla, corolla verso,rav4, auris naprawa skrzyni toyota corolla, corolla verso,rav4, auris
  • #9
    pantrykos
    Level 2  
    Witam mam toyote corolle verso 1.8 2006 to ta sama skrzynia ? Pozdrawiam
  • #10
    romuald-f
    A/T specialist
    Tak, wymieniałem w Toyocie Corolli Verso 2005r. Tylko łożysko, które jest na zdjęciu kupowałem z bieżnią wewnętrzną. Oryginalnie bieżni wewnętrznej nie ma, bieżnią jest wałek atakujący. Ale jako że były ślady zużycia, kupiłem z bieżnią wewnętrzną. naprawa skrzyni toyota corolla, corolla verso,rav4, auris naprawa skrzyni toyota corolla, corolla verso,rav4, auris
  • #11
    pantrykos
    Level 2  
    To jakie łożyska pan wymienił nr? A I jak taki ściągacz zrobić? Pozdrawiam dzięki za pomoc.
  • #13
    pantrykos
    Level 2  
    łożysko wałka sprzęgłowego, wałka pośredniego.? Jakie nr I jaki ściągacz

    Dodano po 4 [godziny] 59 [minuty]:

    ? ;)))

    Dodano po 1 [godziny] 26 [minuty]:

    Witam w jakim samochodzie wymieniałes te łożyska? Ja mam toyote corolle verso 1.8 2006
    Jak zrobiłeś ten ściągacz?? Pozdrawiam
  • #14
    dzarmul
    Level 9  
    Naprawa była w Corolli Verso z 2003r. Po weekendzie umieszczę rysunki techniczne zaprojektowanych przeze mnie ściągaczy, niestety mam je na komputerze w pracy wiec siła rzeczy musicie poczekać.
  • #15
    pantrykos
    Level 2  
    No ja mam verso 2 generacji to nie to co Pan hmm
    ?
