[Solved] Podłączenie przewodu zasilającego do układu sterowania lampkami LED YBLB-4, model EK-04

ozar2323 16 Apr 2021 18:02 786 4
| New topic
  • #1
    ozar2323
    Level 2  
    Witam!
    Od układu sterowania lampkami choinkowymi led oderwał się przewód zasilający i niestety nie wiem gdzie należy go podłączyć. Bardzo proszę o pomoc.
    Na forum był już podobny temat, ale u mnie układ wygląda trochę inaczej i jest inaczej oznaczony.
    https://www.elektroda.pl/rtvforum/topic2701023.html
    Oznaczenie układu na płytce: YBLB-4, oznaczenie na obudowie: EK-04.
    Pozdrawiam i z góry dziękuję za odpowiedzi!

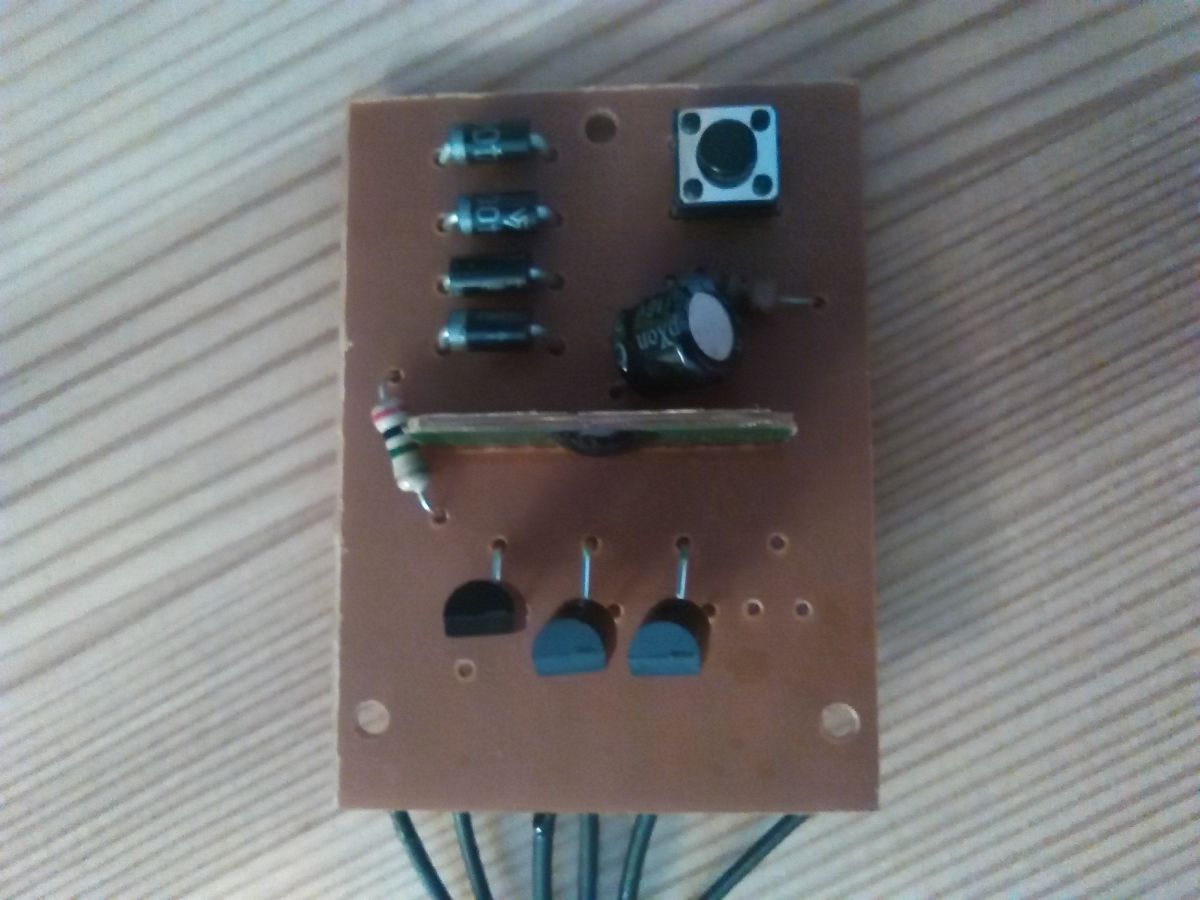

    Podłączenie przewodu zasilającego do układu sterowania lampkami LED YBLB-4, model EK-04 Podłączenie przewodu zasilającego do układu sterowania lampkami LED YBLB-4, model EK-04
  • #2
    marekhab
    Level 33  
    Przylutuj do pola lutowniczego oznaczonego jako 2.
  • Helpful post
    #3
    badyl00
    Level 30  
    1. Wspólna anoda LED
    2. Puste
    3,4,5 . Katody LED
    6,7 Zasilanie

    Dodano po 1 [minuty]:

    marekhab wrote:
    Przylutuj do pola lutowniczego oznaczonego jako 2.

    Pole nr 2 jest niepołączone . Brak tranzystora. Prawdopodobnie opcja na czwarty łańcuch .
  • #4
    ozar2323
    Level 2  
    Dziękuję za pomoc, wszystko działa jak należy. Zamykam temat.
  • #5
    ozar2323
    Level 2  
    Dziękuję za pomoc, wszystko działa jak należy. Zamykam temat.

    Dodano po 3 [minuty]:

    Zasilanie naprawione zgodnie z sugestią.
