Panel zasilacza ATX XH-M229

ArturAVS 01 May 2021 15:44 1824 3
  • Wraz z komputerami PC rozpowszechniły się dedykowane do nich zasilacze, w starszych konstrukcjach AT a w nowszych ATX. Często wraz ze zmianą konfiguracji/rozbudowy komputera czy też w wyniku "zużycia" zachodzi konieczność wymiany zasilacza na nowy/mocniejszy. Z czasem wielu z nas staje się posiadaczami zalegającego "złomu" zasilaczowego (ja cały karton uzbierałem :D), w prosty sposób możemy takie zasilacze (jeszcze sprawne ale nie trzymające parametrów lub zbyt słabe dla obecnej konfiguracji naszego komputera) wykorzystać. Pomocny może okazać się bardzo prosty i tani moduł który za przysłowiowe "grosze" możemy nabyć;

    Panel zasilacza ATX XH-M229

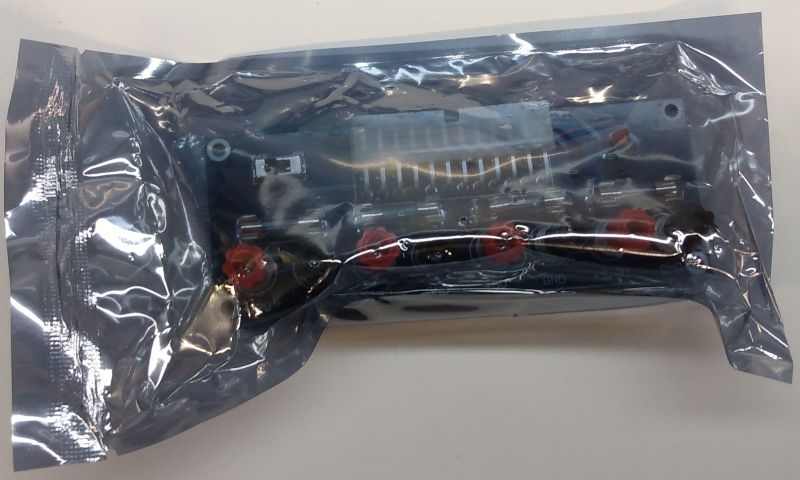

    Moduł jest zapakowany w torebkę antystatyczną (choć nie wiem w jakim celu, ochrona bezpieczników przed ESD? :D);

    Panel zasilacza ATX XH-M229

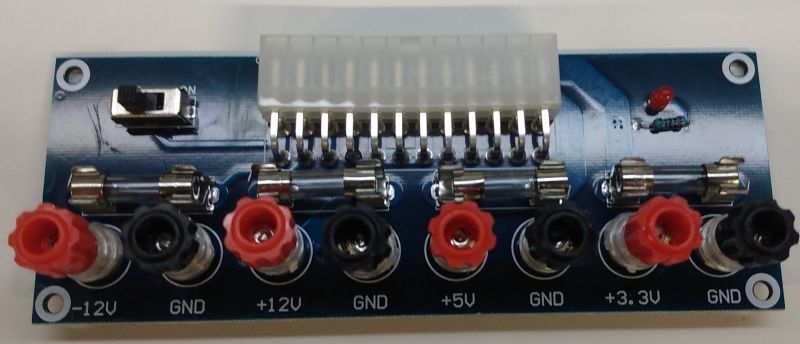

    Budowa to odpowiednio zaprojektowana płytka wyposażona w gniazdo zasilania ATX (takie samo jak na płytach głównych komputerów), przełącznik hebelkowy służący jako włącznik, czerwona dioda LED wraz z rezystorem ograniczającym prąd, czterech bezpieczników topikowych (dla każdego z napięć osobny) oraz ośmiu gniazd bananowych w dwóch kolorach;


    Panel zasilacza ATX XH-M229

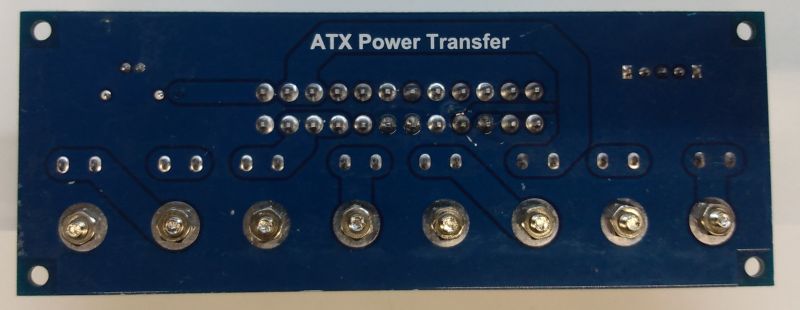

    Strona "przeciwpołożna" nie zawiera żadnych elementów;


    Panel zasilacza ATX XH-M229

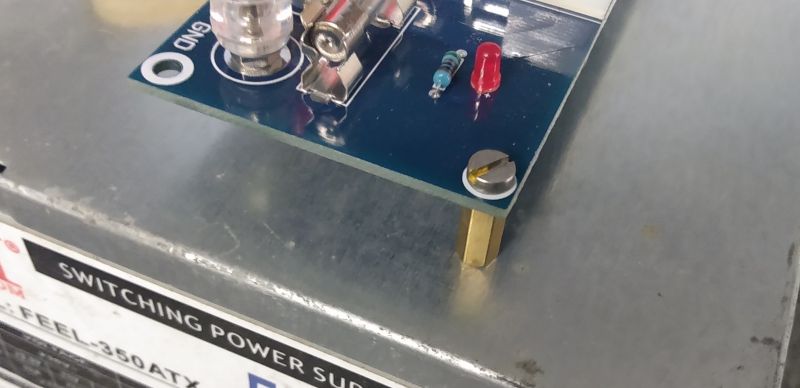

    Wymiary płytki to ~128x48mm, w każdym rogu została wyposażona w otwory montażowe Φ3mm. Wykorzystując tulejki dystansowe o długości około 10-15mm możemy przykręcić płytkę do jednej ze ścianek zasilacza;

    Panel zasilacza ATX XH-M229

    Dystanse są konieczne ze względu na wystające od spodu płytki śruby mocujące gniazda bananowe. Jak wspomniałem wyjście każdego z napięć jest wyposażone w oddzielny bezpiecznik;

    • +3,3V - 5A
    • +5V - 5A
    • +12V - 5A
    • -12V - 5A

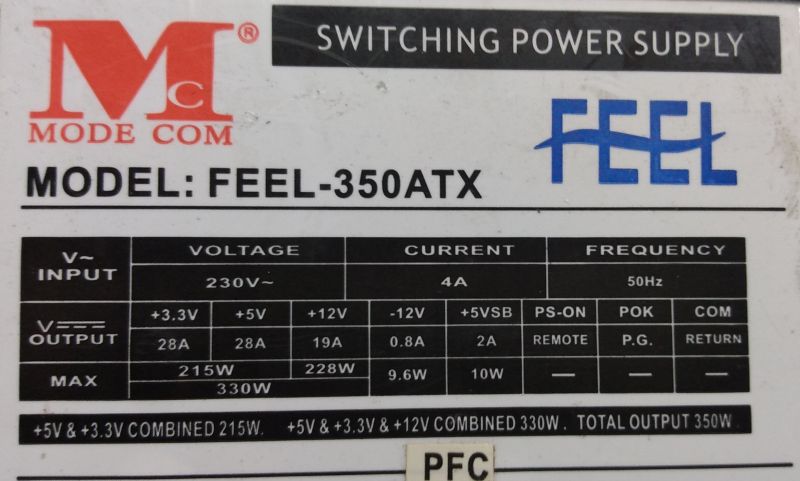

    Pewne wątpliwości może budzić bezpiecznik 5A w linii -12V gdzie większość zasilaczy ma deklarowany maksymalny prąd w tej gałęzi nie przekraczający 1A (przykładowe parametry jednego z moich zasilaczy);

    Panel zasilacza ATX XH-M229

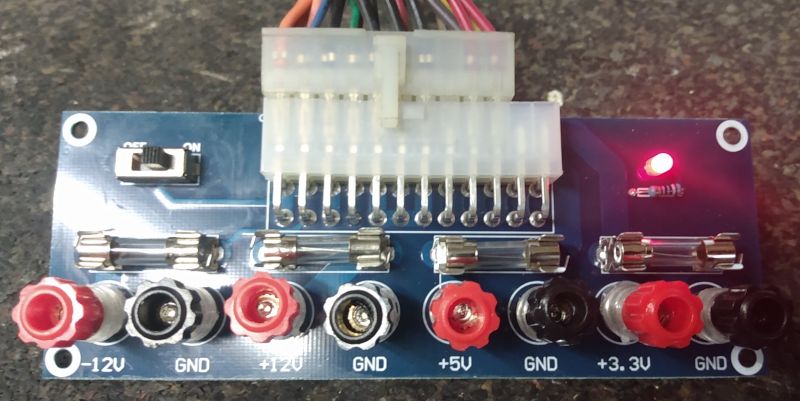

    Warto w tej linii zmienić bezpiecznik na mniejszy np. 500mA, zapobiegnie to uszkodzeniu diód Shottky'ego w zasilaczu. Oczywiście po włączeniu zaświeca się LED;


    Panel zasilacza ATX XH-M229

    Zasilacz który akurat "był pod ręką" mimo kilku lat "leżakowania" prawie pod chmurką i zaliczając się do tzw. "Czarnej listy zasilaczy" całkiem przyzwoicie trzymał napięcia;
    Panel zasilacza ATX XH-M229 Panel zasilacza ATX XH-M229 Panel zasilacza ATX XH-M229 Panel zasilacza ATX XH-M229

    Jeszcze jedna rzecz która mnie razi to gniazdo bananowe -12V które jest w kolorze czerwonym co może łatwo doprowadzić do pomyłki. Można byłoby nieco dopracować ten gadżet, zmieniając lokację gniazda Molex czy dodając LEDy sygnalizujące przepalenie któregoś z bezpieczników.
    Ogólnie ten moduł to taka ciekawostka ale jeśli mamy akurat zbędny zasilacz ATX to moduł ułatwi jego wykorzystanie :D

    Cool! Ranking DIY
    Can you write similar article? Send message to me and you will get SD card 64GB.
    About Author
    ArturAVS
    Moderator of HydePark/Cars
    Offline
    Z wykształcenia technik RTV, z zamiłowania elektronik/elektrotechnik konstruktor.
    Has specialization in: kf, audio, elektronika truck, inne dziwne konstrukcje
    ArturAVS wrote 11964 posts with rating 1927, helped 1396 times. Live in city Grajewo. Been with us since 2005 year.
  • #2
    Qrios
    Level 7  
    Czy przy tym module trzeba obciążać zasilacz aby uzyskać "pełny prąd"?
  • #3
    badboy84
    Level 41  
    To już chyba zależy od zasilacza ale nie spotkałem się z zasilaczem ATX który by miał problem ze startem na sucho. Zadaniem tego modułu jest załączanie zasilacza i rozdzielenie poszczególnych napięć na zaciski bananowe.
  • #4
    ArturAVS
    Moderator of HydePark/Cars
    Qrios wrote:
    Czy przy tym module trzeba obciążać zasilacz aby uzyskać "pełny prąd"?

    Dokładnie tak jak @badboy84 napisał;
    badboy84 wrote:
    To już chyba zależy od zasilacza

    A w szczególności od jego konstrukcji, starsze typu AT potrzebowały obciążenia na linii 5V a ATX niekoniecznie.

    badboy84 wrote:
    nie spotkałem się z zasilaczem ATX który by miał problem ze startem na sucho

    Włączy się normalnie, jednak bez obciążenia linii 3,3 i/lub 5V (nie pamiętam) a przy poborze z +12V prądu większego jak kilka amper się wyłączał (kilka moich egzemplarzy).
