Połączenie wyrównawcze w kotłowni

02 May 2021 15:22 534 17
  • Level 3  
    Witam,
    Nie jestem elektrykiem (z zawodu informatyk), post założyłem w celu rozstrzgnięcia który z elektryków ma rację, bo sami tak się zacietrzewili w swoich stanowiskach, że może opinia szerszego gremium coś pomoże:
    dom jednorodzinny, bez instalacji odgromowej, instalację wykonywała jedna firma a odbiór zleciłem innej. Wykonawcę i pomiarowca poróżniły połączenia wyrównawcze w kotłowni. Wykonawca twierdzi że jest dobrze i nic poprawiał nie będzie - forsę oczywiście wziął. Pomiarowiec twierdzi że tak się tego nie robi i może co najwyżej wydać oświadczenie negatywne i czeka aż wykonawca zdemontuje te połączenia to wówczas wystawi dokument pozytywny- forsę oczywiście też wziął. Poprosiłem o pomoc kierownika budowy - ale ten ręce umywa i powiedział że czeka na dokument ze instalacja nadaje się do eksploatacji - forse tez oczywiście wziął. Ostatecznie sam to odkręcę, zrobię fotki, że tego nie ma - i budowa się w końcu zakończy. Ale po prawdze kto ma rację ?
    Próbowałem sam o tym poczytać: znalazłem w sieci czasopismo np: "Fachowy elektryk" o połączeniach wyrównawczych czy np: opracowanie dr. Musiała,
    I mi wychodzi, że ten pomiarowiec nie ma racji.
    A jaka jest Wasza opinia ? Czy połączenia na zdjęciu są zagrożeniem, są niepotrzebne ? A może nie ma znaczenia czy są czy ich nie ma ?

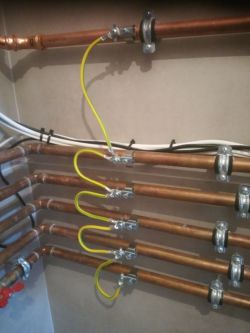

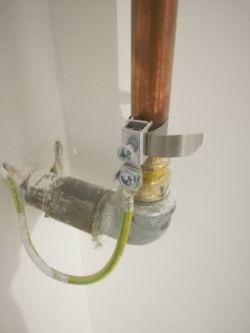

    Na zdjęciach widać jak rura gazowa wchodzi do budynku w garażu i tu jest przyłączona do uziomu i dalej w kotowni wszystkie sa spięte razem (pierwsza od góry jest to rura gazowa) te poniżej to rurki od pieca do stojącego obok zasobnika.
    Połączenie wyrównawcze w kotłowni Połączenie wyrównawcze w kotłowni

    Dziękuję i przepraszam za długi opis
    P.S. Odpowiedzi radzące mi, abym zatrudnił trzeciego elektryka raczej odpadają
    Dominik Jamroży
    Jerzmanowice
  • HeluKabel Akademia WiedzyHeluKabel Akademia Wiedzy
  • Electrician specialist
    Powiedzmy, że widzimy połączenia wyrównawcze miejscowe rur grzewczych.
    Ale ... co z resztą? Jak wygląda GSW, połączenia główne itd?
  • HeluKabel Akademia WiedzyHeluKabel Akademia Wiedzy
  • Level 43  
    Jeśli chodzi o zdjęcie drugie, jest nieprawidłowo. Bo przewód PE nie jest podłączony do uziemienia, do szyny GSW.
    I pomiarowiec ma rację.
    I chyba jeszcze jedna rzecz, mostki PE pomiędzy tymi rurami nie powinny być przerywane, powinny stanowić jedną ciągłość.
  • Level 41  
    Dominik_Jamrozy wrote:
    Pomiarowiec twierdzi że tak się tego nie robi i może co najwyżej wydać oświadczenie negatywne i czeka aż wykonawca zdemontuje te połączenia to wówczas wystawi dokument pozytywny- forsę oczywiście też wziął.
    Obaj są w błędzie.
    Dominik_Jamrozy wrote:
    A jaka jest Wasza opinia ? Czy połączenia na zdjęciu są zagrożeniem, są niepotrzebne ?
    Są potrzebne, ale to wszystko powinno być prawidłowo zrobione.
    Co jest ~źle napisał kolega w poście #2.
  • Level 43  
    Quote:
    543.2.3 Następujące części metalowe nie są dopuszczone do stosowania jako przewód ochronny lub jako przewody ochronne wyrównawcze:
    – metalowe rury wodociągowe;
    – rury zawierające łatwopalne gazy lub płyny;
    – części konstrukcyjne narażone na naprężenia mechaniczne w czasie normalnej
    pracy;
    – giętkie lub sprężyste metalowe kanały, chyba że są zaprojektowane do tych
    celów;
    – giętkie części metalowe;
    – elementy podtrzymujące oprzewodowania;
    – korytka instalacyjne i drabinki instalacyjne

    Tyle można z znaleźć w arkuszu 5-54 wieloarkuszowej normy PN HD 60364.

    Czarno na białym więc widać, że to co przedstawia fotka druga jest niedopuszczalne. Bo jak czytamy żadne rury nie mogą spełniać roli przewodów ochronnych.
    Jedna z tych rur (fotka 2) powinna mieć połączenie z uziemioną GSW a ta z koleji powinna być połączona z szyną PE w tablicy bezpiecznikowej.
    Oczywiście jeśli to co widzimy ma być połączeniem wyrównawczym głównym.

    Nie piszmy też, że przewody ochronne muszą być w całości na całej długości bo nie jest to prawdą a i nie zawsze jest to możliwe a zacisk uziemiajacy umożliwia przyłaczenie dwóch czy więcej przewodów.


    A jeśli gość ma jakieś uwagi to powinien je przedstawić i uzasadnić a nie toczyć jałowy spór kto ma rację.
  • Level 41  
    W opracowaniu doktora Musiała jest dokładny widok-rysunek jak to ma być zrobione.
    Musiał: Połączenia wyrównawcze ochronne.
  • Level 3  
    Uzuełniając informacje:
    rura gazowa wchodzi do domu w garażu, tak jak jest to pokazane na zdjeciu i ten przewód żółto-zielony jest podłączony do bednarki, która jest w pobliżu tablicy rozdzielczej. Do tej bednarki przyłaczony jest też drugi przewód źółto-zielony (nieco grubszy), który biegnie do tablicy rozdzielczej.

    Czyli wynika z Waszych informacji, że to co na zdjęciu nr 1 jest prawidłowo wykonane i co do tego nie ma wątpliwości a co do samej kotłowni nie tyle zdemontowac to co jest na zdjęciach - tylko dorobić dodatkowy przewód, który połączy te wszystkie rury w kotłowni z bednarką.

    Juz się domyślam, dlaczego wykonawca powiadział, że nic nie będzie poprawiał i telefonów nieodbiera - bo dorobienie tego przewodu jest ( w moim przypadku) równoznaczne z rozwaleniem wielu kafalek.

    Czy zatem zdemontowanie wszystkiego w kotłowni nie jest lepszym rozwiązaniem ? ALBO (w tej sytuacji) odpięcie od tych połczeń rury gazowej i pozostawienie połączonych ze sobą tylko rur wodnych od zasobnika ?

    Dominik
  • Level 43  
    Dominik_Jamrozy wrote:
    Czy zatem zdemontowanie wszystkiego w kotłowni nie jest lepszym rozwiązaniem ? ALBO (w tej sytuacji) odpięcie od tych połczeń rury gazowej i pozostawienie połączonych ze sobą tylko rur wodnych od zasobnika ?
    To jest wylanie dziecka z kąpielą.
    Nie uwierzę, że nie ma możliwości doprowadzenia zielonożółtej żyły do kotłowni bez rwania płytek.
  • Level 3  
    Oczywiście, że jest bez bicia kafelek - po kafelkch np: korytkach - nowy dom i juz w korytkach... Ech żałuję, że zapłaciłem wykonawcy ZANIM otrzymałem te cholerne papiery
  • Level 43  
    Jak daleko znajduje się połączenie wyrównawcze rury gazowej od szyny wyrównawczej i od kotłowni?
    Jaki jest zamontowany osprzęt elektryczny w kotłowni i czy może znajduje się tam jakakolwiek tablica bezpiecznikowa?
  • Level 3  
    Połączenie z rys. 1 do bednarki ma 1,7m , natomiast od bednarki do kotłowni, do połączenia z tymi rurami na rys.2 to 8m.

    Nie ma w kotłowni bezpieczników - jedynie gniazdka wtykowe.

    Dodano po 10 [minuty]:

    kkas12 wrote:
    Dominik_Jamrozy wrote:
    Czy zatem zdemontowanie wszystkiego w kotłowni nie jest lepszym rozwiązaniem ? ALBO (w tej sytuacji) odpięcie od tych połczeń rury gazowej i pozostawienie połączonych ze sobą tylko rur wodnych od zasobnika ?
    To jest wylanie dziecka z kąpielą.
    Nie uwierzę, że nie ma możliwości doprowadzenia zielonożółtej żyły do kotłowni bez rwania płytek.


    wróce na chwilkę do powyższego - skoro jest "niedoróbka" czy teraz nie trzeba iść i odpiąć tej rury gazowej w kotłowni od reszty ? - skoro w tej normie to jest zabronione? - śrubokrętem władam nienajgorzej

    Dominik
  • Level 43  
    Nie możesz niczego odpinać. Likwidując połaczenie rury gazowej z GSW stworzysz nieuziemione połaczenia wyrownawcze. A tch w mieszkaniówce stosować nie wolno.
    Najprościej ułożyć na rurze gazowej dodatkową żyłę.
  • Level 3  
    Nie wiem czy dobrze zrozumiałem: rozwiązaniem byłoby ułożenie linki żółto-zielonej, którą mógłbym przyczepić do rury gazowej (opaskami "trytkami" ) i z jednej strony przyłączyć do zacisku z rys.1 i do dowolnego zacisku z rys. 2 ? A jaki przekrój tej linki musiałby być ? taki sam jak z rys.1? - rozumiem ze to przyczepienie do rury gazowej jest zgodne z obowiązującymi przepisami ?

    Dominik
  • Level 41  
    Dominik_Jamrozy wrote:
    Połączenie z rys. 1 do bednarki ma 1,7m , natomiast od bednarki do kotłowni, do połączenia z tymi rurami na rys.2 to 8m.
    Co to takiego bednarka ?

    1. Wyprowadzenie uziomu idzie do GSW (przykrecone śrubą)
    Do GSW są przykręcone (śrubami)GSU = wychodzą :

    - przewód do PE (PEN) w rozdzielnicy "16"
    -przewód do ochronników w rozdzielnicy "16"
    -przewód wyrównawczy do rury gazowej
    -przewód wyrównawczy do rury wodnej
    -przewody wyrównawcze do rur CO, i ciepłej wody.
    - inne wyrównawcze jeżeli są potrzebne
  • Electrician specialist
    CYRUS2 wrote:
    - przewód do PE (PEN) w rozdzielnicy "16"
    -przewód do ochronników w rozdzielnicy "16"

    Po co oddzielne do PE (PEN) i ochronników w rozdzielnicy?
  • Level 43  
    Quote:
    542.4.1...
    ....
    UWAGA 1 Nie jest celowe łączenie każdego indywidualnego przewodu ochronnego bezpośrednio z głównym zaciskiem
    uziemiającym, gdy mogą być one połączone z tym zaciskiem poprzez inne przewody ochronne



    Quote:
    543.1.3 Przekrój każdego przewodu ochronnego, który nie jest częścią kabla lub nie jest we wspólnej osłonie z przewodem fazowym, nie powinien być mniejszy niż
    – 2,5 mm2 Cu lub 16 mm2 Al w przypadku stosowania ochrony przed uszkodzeniami mechanicznymi,
    – 4 mm2 Cu lub 16 mm2 Al w przypadku niestosowania ochrony przed uszkodzeniami mechanicznymi


    Tyle norma.
    Osobiście zastosowałbym ten sam przekrój jaki wykorzystano do przyłączenia rury gazowej
  • Level 41  
    elpapiotr wrote:
    Po co oddzielne do PE (PEN) i ochronników w rozdzielnicy?
    W celu wyeliminowania spadku napięcia na impedancji przewodów ochronników.(tam płyną kA)
    Ten spadek napięcia dodaje się do napięcia na GSW.
    O ten spadek jest mniejsze napięcie podawane na szynę PE.
  • Electrician specialist
    E tam.
    Arkusz 5-54 co innego "mówi", i nie "nakazuje" z głównego zacisku uziemiającego prowadzenia dwóch oddzielnych przewodów PE do rozdzielnicy.
