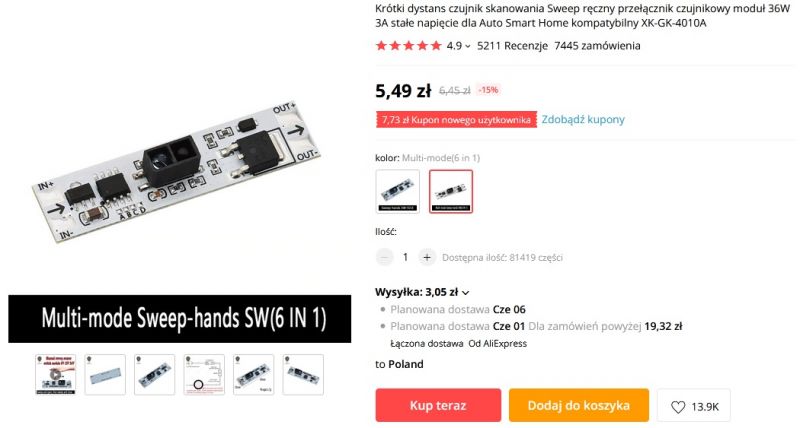

W poprzednim artykule opisałem prosty włącznik Włącznik Led z czujnikiem refleksyjnym IR dziś zaprezentuję jego młodszego brata o nieco większych możliwościach który występuje pod nazwą Multi-mode Sweep-hands SW;
Cena jest bardzo zbliżona do poprzednika, a umieszczone na PCB punkty lutownicze zworek dają możliwość konfiguracji do naszych wymagań. Poniżej moduł przygotowany do testów z wlutowanym złączem żeńskim goldpin pochodzącym z odzysku, w oczekiwaniu na testy trochę się zakurzył
;
W porównaniu do poprzednika moduł charakteryzuje się nieco "lepszymi" parametrami w nawiasie parametry poprzednika;
• Prąd do 5A (3A) dla obciążenia rezystancyjnego
• Moc maksymalna 120W (72W)
• Prąd w stanie StandBy <10mA (<10-15mA)
• Wymiary 50x12x8mm (42x12x8mm)
• Napięcie pracy 5-24V (DC)
• Napięcie wyjściowe=napięcie zasilania
• Odległość działania 30-80mm

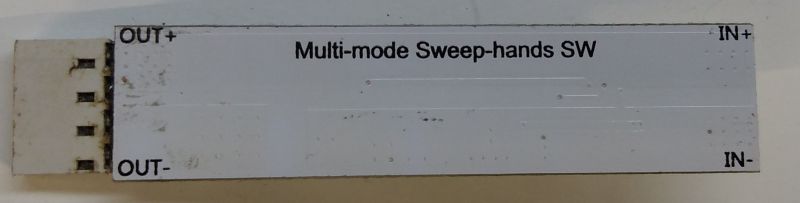

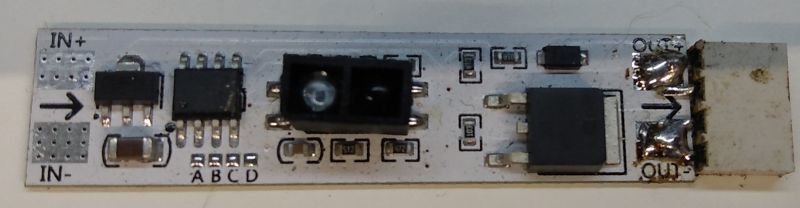

Konstrukcyjnie jest zbliżony do poprzednika a nieco większe wymiary płytki są zapewne spowodowane zastosowaniem "mocniejszego" tranzystora wyjściowego umożliwiającego osiągnięcie wyższego prądu (5A). Jak widać na fotografii moduł jest wyposażony w cztery punkty lutownicze oznaczone ABCD które pełnią rolę zworek służących do programowania trybu pracy. Krótki opis sprzedawcy;

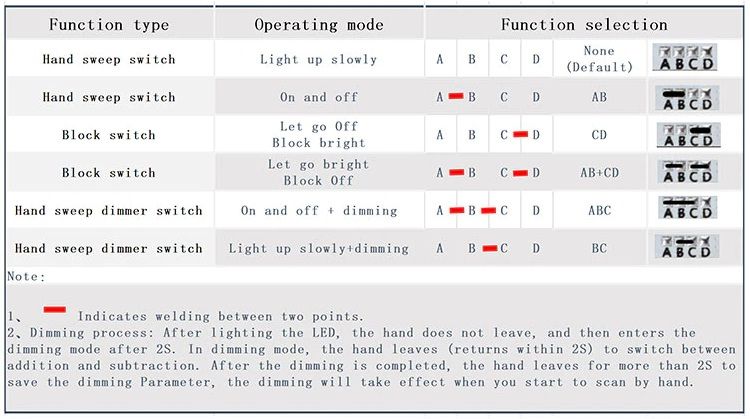

Tryb domyślny (brak zworek) to włącznik z płynnym rozjaśnianiem/ściemnianiem;
Zworka AB, zwykły włącznik (tak samo jak w poprzedniej wersji);
Zworka CD, włącznik zbliżeniowy;
Zworka AB + CD, to samo jak dla CD ale zanegowane działanie;
Ostatnie dwa tryby są najbardziej ciekawe, zwarte punkty ABC to włącznik+dimmer (regulacja jasności);
Zwarte punkty BC, włącznik+dimmer i dodatkowo jak w trybie domyślnym płynne rozjaśnianie/ściemnianie przy włączaniu/wyłączaniu;
Niewielkie wymiary modułu (szerokość zbliżona do typowej taśmy/listwy LED) a także dość bogaty zestaw funkcji na pewno będą przydatne przy własnych konstrukcjach oświetlenia LED.
Cena jest bardzo zbliżona do poprzednika, a umieszczone na PCB punkty lutownicze zworek dają możliwość konfiguracji do naszych wymagań. Poniżej moduł przygotowany do testów z wlutowanym złączem żeńskim goldpin pochodzącym z odzysku, w oczekiwaniu na testy trochę się zakurzył
W porównaniu do poprzednika moduł charakteryzuje się nieco "lepszymi" parametrami w nawiasie parametry poprzednika;
• Prąd do 5A (3A) dla obciążenia rezystancyjnego
• Moc maksymalna 120W (72W)
• Prąd w stanie StandBy <10mA (<10-15mA)
• Wymiary 50x12x8mm (42x12x8mm)
• Napięcie pracy 5-24V (DC)
• Napięcie wyjściowe=napięcie zasilania
• Odległość działania 30-80mm
Konstrukcyjnie jest zbliżony do poprzednika a nieco większe wymiary płytki są zapewne spowodowane zastosowaniem "mocniejszego" tranzystora wyjściowego umożliwiającego osiągnięcie wyższego prądu (5A). Jak widać na fotografii moduł jest wyposażony w cztery punkty lutownicze oznaczone ABCD które pełnią rolę zworek służących do programowania trybu pracy. Krótki opis sprzedawcy;
Tryb domyślny (brak zworek) to włącznik z płynnym rozjaśnianiem/ściemnianiem;
Zworka AB, zwykły włącznik (tak samo jak w poprzedniej wersji);
Zworka CD, włącznik zbliżeniowy;
Zworka AB + CD, to samo jak dla CD ale zanegowane działanie;
Ostatnie dwa tryby są najbardziej ciekawe, zwarte punkty ABC to włącznik+dimmer (regulacja jasności);
Zwarte punkty BC, włącznik+dimmer i dodatkowo jak w trybie domyślnym płynne rozjaśnianie/ściemnianie przy włączaniu/wyłączaniu;
Niewielkie wymiary modułu (szerokość zbliżona do typowej taśmy/listwy LED) a także dość bogaty zestaw funkcji na pewno będą przydatne przy własnych konstrukcjach oświetlenia LED.
